车门密封条内水切半自动定长裁切设备

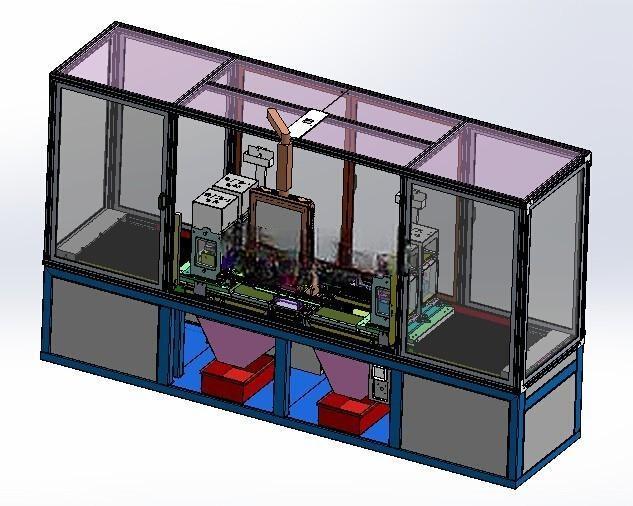

　　在汽车零部件生产的密封条加工工段，内水切作为车门密封系统的核心构件，其裁切精度直接影响后续车门装配的密封性能与外观匹配度，传统人工裁切方式存在长度公差波动大、切口平整度差、单人操作效率低等痛点，这款半自动定长裁切设备正是针对该工序的实际生产需求开发。设备整体采用铝型材搭建封闭式防护框架，底部设置碳钢焊接机架作为承载基础，机架底部预留可调脚杯安装位，可适配车间地面不平整工况，整机安装边界控制在长3.2米、宽1.8米、高2.1米范围内，无需额外开挖地基，可直接布置于密封条挤出生产线末端或独立工段工位，对接上下游工序流转无需大幅调整现有车间布局。

　　设备的操作逻辑围绕单人作业场景设计，人工仅需完成待加工内水切型材的上料动作，将型材放置于定位卡板的导向槽内，卡板上设置的多组可调限位块可根据不同截面的内水切型材快速调整定位宽度，无需更换整套夹具即可适配3-5款同系列不同规格的产品，换型调整时间控制在10分钟以内。当型材推送至感应位后，对射式光电传感器触发到位信号，此时设备不会直接启动裁切动作，必须由操作人员同步按下机身两侧的双手启动按钮，夹具驱动气缸才会动作，将型材牢牢压紧在定位基准面上，该设计从硬件层面规避了单按钮误触发带来的安全风险，符合车间设备安全操作规范。

　　裁切执行单元采用伺服电机驱动精密滚珠丝杠的传动结构，两侧对称布置的冲切模具可根据设定的裁切长度参数，沿直线导轨精准移动至目标位置，丝杠传动的重复定位精度控制在±0.05mm以内，可保证每段裁切后的内水切长度公差稳定在工艺要求范围内，避免因长度偏差导致后续装配时出现缝隙过大或装配干涉问题。冲切模具采用快换式安装结构，模具与安装座之间设置定位销与锁紧螺钉，针对不同截面形状的内水切，更换对应刀口形状的模具即可完成适配，模具刀口采用Cr12MoV材质淬火处理，硬度达到HRC58-62，连续冲切10万次后刀口磨损量仍可控制在允许范围内，减少频繁修模换模的停机时间。

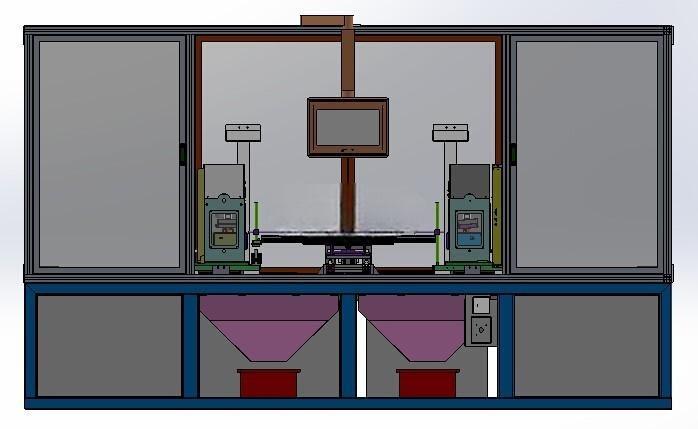

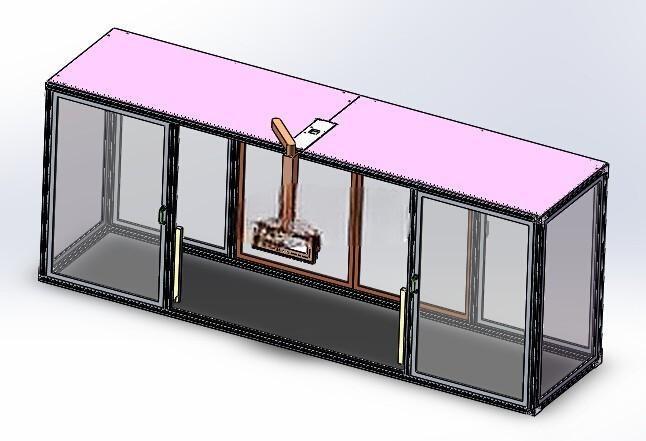

　　设备底部的机架内部设置两个废料收集斗，分别对应两侧冲切工位产生的边角废料，废料斗采用抽拉式结构，操作人员可定期抽出清理裁切产生的胶条废料，避免废料堆积在设备内部影响传动部件运行。防护框架的四周设置透明亚克力防护板，既可以观察设备内部的运行状态，又能防止冲切过程中产生的细小碎屑飞溅伤人，框架顶部预留除尘接口，可对接车间中央除尘系统，抽走裁切过程中产生的少量胶条挥发物与碎屑，改善工位作业环境。

　　从结构设计的合理性来看，这款设备将气动夹紧、伺服传动、冲切执行三个单元的布局做了优化，气动管路与伺服线缆分别沿机架内部的线槽布置，避免管线外露造成的剐蹭风险，各运动部件的行程限位均设置硬限位块与软限位参数双重保护，当伺服电机出现丢步或过载时，硬限位块可阻挡模具超程移动，防止设备结构损坏。设备的操作面板设置在机身正面中部，高度符合人体站立操作的视线范围，面板上设置参数调整、手动/自动切换、紧急停止等按键，操作人员可根据生产需求快速调整裁切长度参数，切换手动模式时可单独控制夹具松紧、模具移动，方便设备调试与故障排查。

　　在实际生产应用中，该设备单班产能可达到1200-1500件，相比传统人工裁切方式效率提升3倍以上，裁切后的切口平整无毛刺，无需二次修边处理，裁切长度一致性好，可直接流转至下一装配工序。设备的维护点均设置在易触及的位置，直线导轨、滚珠丝杠的润滑注油口外露，日常保养时无需拆解防护结构即可完成注油维护，气缸、传感器等标准件均采用行业通用规格，后续备件更换无需定制，可降低设备的长期运维成本。
