车厢可卸式勾臂拉臂上装结构设计

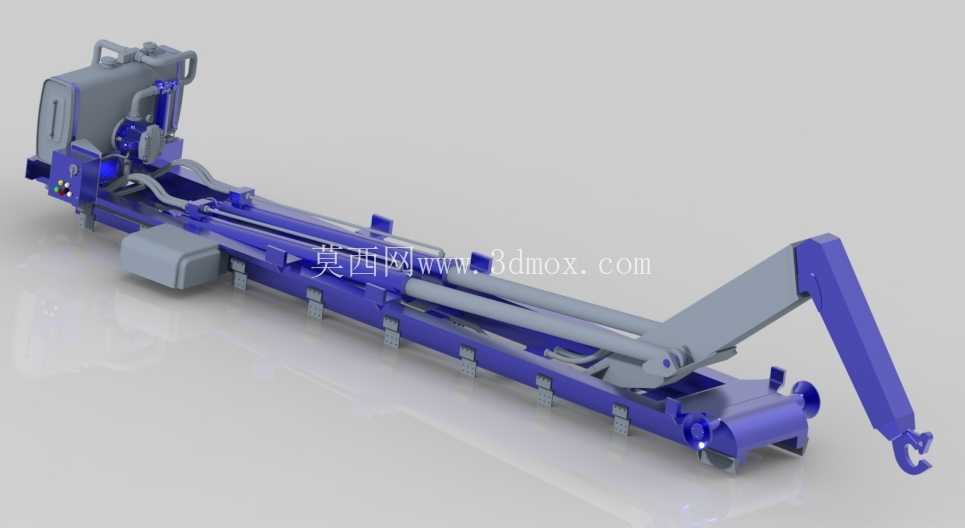

　　这套勾臂上装结构主要适配总质量8吨级的二类载货底盘，用于实现可卸式垃圾箱的整体吊装、运输与卸料作业，常见于城镇环卫垃圾收运、工业散装物料短途转运场景，可在不额外配备吊装设备的场地独立完成货箱的装卸切换，单台底盘可匹配多个箱体循环作业，大幅提升车辆周转效率。从结构布局来看，整套装置采用主副梁一体化安装设计，副梁通过U型螺栓与底盘车架纵梁刚性连接，安装时需校核底盘车架的承载阈值，副梁总长度匹配对应轴距的二类底盘，前端预留液压动力单元的安装空间，避免与底盘原有油箱、储气筒、电瓶舱等部件产生干涉，安装边界需保证两侧与轮胎、板簧的间隙不小于25mm，满足车辆满载颠簸工况下的形变余量。

　　核心执行机构为双级折臂式勾臂结构，主臂与副臂通过铰接销轴连接，铰接位置配置自润滑铜套，减少长期重载转动的磨损量，臂架主体采用高强度低合金钢板焊接成型，截面为变截面箱型结构，在勾取箱体的最大受力位置做局部加厚处理，避免应力集中导致的结构开裂。臂架的动作由两组伸缩液压缸配合一组变幅液压缸驱动，其中主变幅液压缸负责臂架整体的举升回落，双级伸缩缸负责调整勾头的作业半径，勾头采用可转动式钩锁结构，勾取箱体时可自动对位卡入箱体前端的锁止轴，配合尾部的液压锁紧销，可保证车辆行驶过程中箱体无窜动、无脱落风险。

　　尾部设置有可翻转的支撑滚轮架，在装卸箱体时滚轮架下放接触地面，作为臂架动作的辅助支撑，同时可引导箱体沿滚轮滑入副梁定位位置，避免箱体底部与副梁产生硬摩擦，滚轮架的翻转动作由独立小液压缸驱动，行驶状态下滚轮架收起锁止，不影响车辆的接近角与通过性。液压系统采用开式回路设计，动力从底盘变速箱侧取力器获取，驱动齿轮泵为整个系统提供压力油，多路换向阀组布置在副梁前端侧方，预留手动操作与电控操作的安装接口，液压管路沿副梁内侧走线，采用管卡固定，管路弯曲半径满足液压胶管的最小弯曲要求，避免长期弯折导致的油管破损。

　　设计过程中需重点校核几个极限工况的结构强度：一是臂架完全伸出勾取满载箱体的初始起吊工况，此时臂架受力最大，需验证各铰接点的销轴剪切强度、臂架的抗弯强度；二是箱体举升至最大角度卸料工况，此时重心后移，需验证副梁与底盘连接点的连接强度、后支撑滚轮架的承载能力；三是车辆满载行驶的颠簸工况，需验证臂架锁止机构的抗冲击能力，避免紧急制动时箱体前冲。整套结构的外形尺寸在收起状态下不超出原车的外廓尺寸要求，总高度控制在底盘驾驶室顶部以下，不影响车辆的正常通行，宽度与底盘货箱宽度一致，两侧无突出部件，满足道路通行的法规要求。在实际作业过程中，驾驶员操作车辆对位至箱体前端约1.5米位置，挂入取力器，先操作伸出臂架将勾头卡入箱体锁轴，确认锁止到位后缓慢收臂，将箱体沿尾部滚轮拉至副梁上，到位后锁紧机构自动卡入箱体底部的定位孔，收回尾部支撑滚轮即可完成装箱作业；卸箱时反向操作即可，若需卸料则将箱体举升至最大倾斜角度，打开箱体尾门即可完成散装物料的自卸。结构设计时充分考虑了日常维护的便利性，所有铰接点的黄油嘴均布置在便于操作的位置，液压滤芯、阀组等易损部件均预留足够的操作空间，无需拆解主体结构即可完成常规保养更换。
