自卸车货厢尾部卸料承载结构设计

　　该结构为工程自卸运输车辆的核心承载卸料部件，主要应用于矿山土石方转运、建筑渣土清运、散装物料短途运输等作业场景，是自卸车完成散装物料自动卸载的关键执行结构，直接决定车辆的卸料效率、承载可靠性与作业安全性。从实际作业工况来看，这类尾部结构需要适配非铺装路面的颠簸载荷、散装物料的冲击载荷，以及卸料过程中物料滑动的摩擦损耗，因此在结构设计阶段需要同步兼顾承载刚度、卸料顺畅度与抗变形能力。

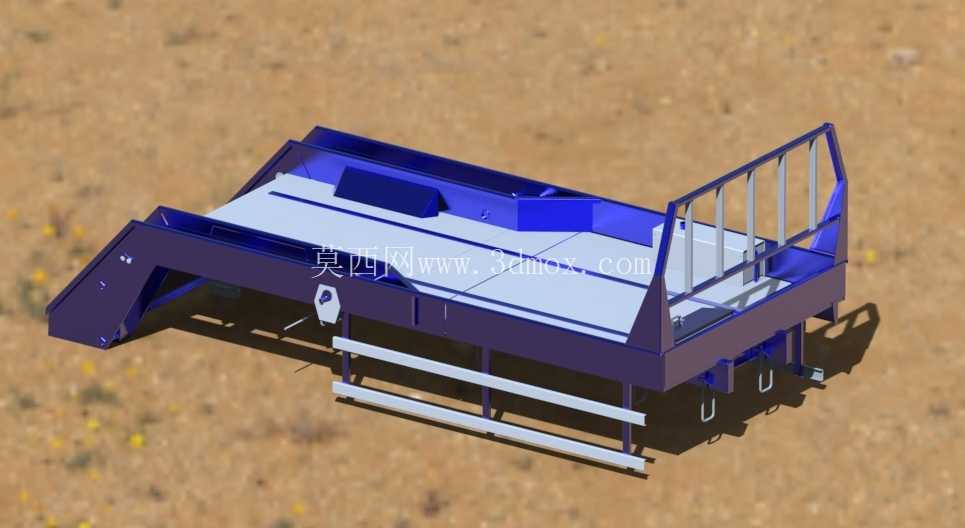

　　设计过程中首先明确了结构的安装边界：整体采用框架式承载布局，主体承载梁采用矩形截面型钢焊接成型，纵向主梁沿车辆行驶方向布置，与底盘副车架的安装点位完全匹配，横向连接梁按等载荷分布原则排布，保证货厢整体载荷能够均匀传递至底盘悬架系统，避免局部应力集中导致的梁体开裂。尾部倾斜导料板的角度经过反复校核，设置为物料安息角以上的倾斜角度，保证砂土、碎石、建筑垃圾等常见散装物料能够依靠自重顺利滑出，不会在厢内残留堆积；导料板表面做了平滑过渡处理，所有焊接接缝处打磨平整，减少物料滑动时的摩擦阻力，同时降低物料对板面的冲刷磨损。

　　结构侧边设置了加高的防护栏结构，采用竖向矩形管与横向加强筋组合的形式，既能够防止物料在运输过程中从侧边洒落，也能够在卸料时对物料的滑落方向起到约束作用，避免物料偏撒；防护栏的高度根据常规散装物料的堆积高度设定，不会因为过高增加不必要的整车自重，也不会因为过低失去挡料作用。结构底部设置了多组U型安装吊耳，用于与货厢举升机构的铰接点位连接，吊耳位置经过重心校核，保证举升过程中货厢受力平稳，不会出现偏载扭转变形；吊耳与主纵梁的连接位置采用了加强板补强焊接，能够承受举升时数吨级的载荷冲击，避免铰接点撕裂失效。

　　结构两侧的下部设置了横向防护杠，采用圆管材质，既能够作为人员上下货厢的踩踏辅助结构，也能够在车辆行驶过程中防止飞溅的碎石击打底盘部件，同时在轻微剐蹭时起到缓冲防护作用。尾部的锁止机构安装位预留了足够的装配空间，能够适配常规的手动或液压式货厢尾门锁止结构，保证运输过程中尾门紧闭不会漏料，卸料时能够自动开启完成卸料作业。

　　从外形尺寸来看，该结构的宽度与常规工程自卸车的货厢内宽匹配，整体长度覆盖货厢尾部的卸料区域，安装后不会超出车辆的外廓尺寸限值，符合道路运输车辆的外廓尺寸要求；结构的自重经过轻量化优化，在保证承载强度的前提下，通过合理排布加强筋的位置、选用合适厚度的板材，减少了不必要的材料冗余，避免增加整车的整备质量，间接提升车辆的额定载质量。

　　在细节设计上，所有外露的钢结构边缘都做了倒角处理，避免尖锐边角造成的装配或检修人员划伤；所有焊接点位都采用连续满焊工艺，焊后做应力消除处理，减少长期交变载荷下的焊缝开裂风险；板面的拼接位置采用搭接焊接形式，避免物料从拼接缝隙渗漏。该结构能够适配多种吨位的自卸车改装需求，通过调整板材厚度、梁体截面尺寸即可满足不同载荷等级的使用要求，无需大幅改动整体结构形式，具备较强的通用性。
