立柱式气动助力平衡吊抓取作业结构

　　在重型工件多层料架存取的车间场景里，人工搬运大重量工件不仅劳动强度高，还容易出现磕碰损伤、人员扭伤的问题，这类工位的辅助搬运设备选型一直是车间工艺优化的重点，这款立柱式助力平衡吊就是针对这类场景设计的工位辅助搬运装备。从结构布局来看，设备采用单立柱落地安装形式，主立柱为圆柱形钢制焊接结构，底部通过法兰盘与地面预埋螺栓固定，安装时需要预留不小于1.2米见方的地面操作空间，立柱总高度根据常规多层料架的最高取料层设计，覆盖从地面到2.2米高度区间的取放料范围，悬臂部分采用平行四边形连杆结构，这也是平衡吊能够实现任意位置悬停的核心结构基础，平行臂的铰接点全部采用带自润滑衬套的销轴连接，减少长期往复摆动带来的磨损间隙，保证臂架运行的平稳性。

　　末端抓取机构采用气缸驱动的齿轮齿条抱夹结构，这种结构相比普通的平动夹爪，夹持力输出更均匀，开合行程的同步性更好，抓取工件时两侧夹爪同步向中心收拢，不会出现工件偏斜滑脱的问题，夹爪的夹持面可以根据工件外形更换适配的垫块，不管是规则的箱型工件、轴类工件还是异形结构件，都能通过更换垫块获得足够的夹持摩擦力，夹持力大小通过气源压力调节，针对不同重量的工件可以在0.3-0.7MPa区间调整供气压力，避免夹持力过大压伤工件表面，或是夹持力不足导致工件脱落。

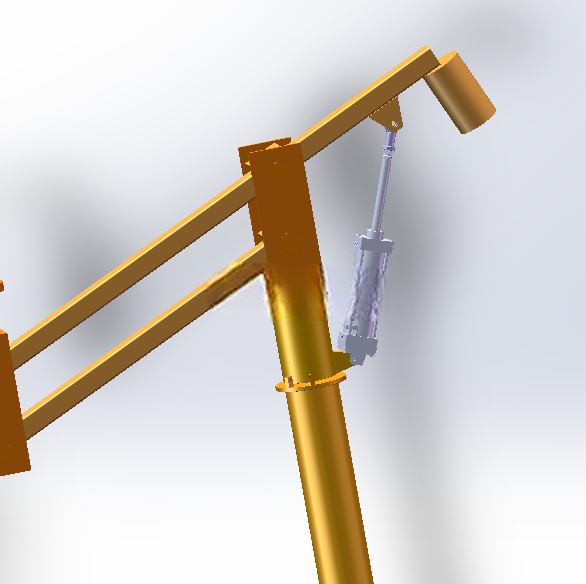

　　臂架的平衡采用气缸驱动加配重块组合的形式，驱动气缸布置在主立柱与上臂架的铰接位置，气缸活塞杆的伸缩配合臂架的平行四边形运动轨迹，能够让末端抓取端在整个作业半径内保持重力平衡，操作人员只需要施加很小的水平推力，就能带动工件在作业范围内移动，不需要承担工件本身的重量，配重块安装在臂架的后端位置，根据额定负载的大小可以调整配重块的数量，匹配不同的最大抓取重量，避免平衡气缸长期处于过载工况。

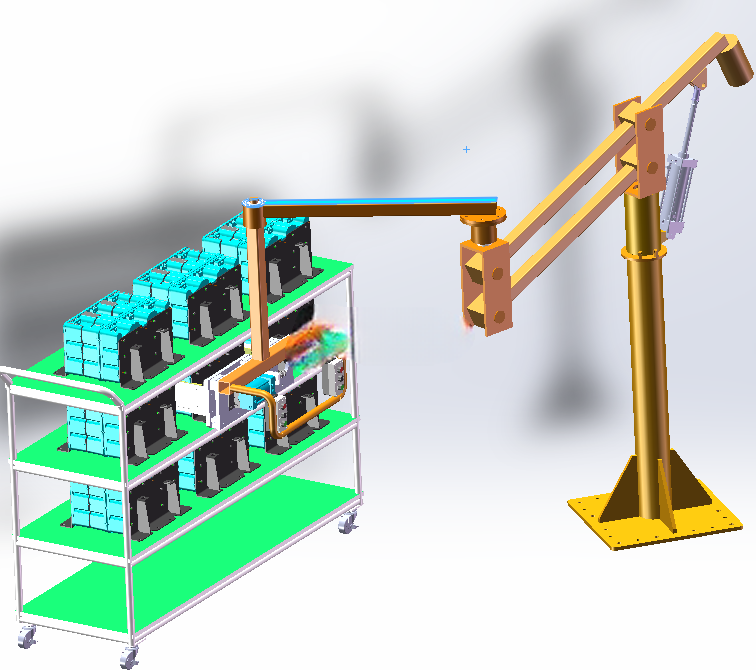

　　设备的作业半径覆盖以立柱为中心，半径2.5米的扇形区域，足够覆盖单工位周边3-4组多层物料架的取放需求，悬臂可以绕主立柱做340度的水平回转，回转位置带阻尼限位，避免臂架转动过快带来的惯性冲击，末端抓取端可以绕垂直轴线做360度旋转，方便调整工件的摆放角度，适配料架不同朝向的存放位，也能配合工位上的加工设备完成工件的上料对位。设计过程中重点考虑了车间实际使用的可靠性，所有气动管路都沿着臂架内侧的走线槽布置，避免臂架摆动过程中管路被剐蹭磨损，铰接位置的润滑点都预留了黄油嘴，方便日常维护时加注润滑脂，立柱底部的安装法兰设计了加强筋板，抵消臂架满载时对立柱根部产生的弯矩，避免长期使用后立柱出现倾斜变形。实际使用时，操作人员只需要操作末端手柄上的气动控制按钮，就能控制夹爪的开合与臂架的升降解锁，移动工件时几乎无负重感，相比传统的悬臂吊搭配电动葫芦的形式，这款平衡吊的响应速度更快，定位精度更高，能够在狭小的工位空间内完成精准的取放动作，尤其适合机加工车间、装配车间里重型工件在料架与工位之间的短距离转运，既降低了操作人员的劳动强度，也能提升物料存取的效率，减少工件搬运过程中的磕碰损伤。
