工业带刀阀门研磨装置结构设计

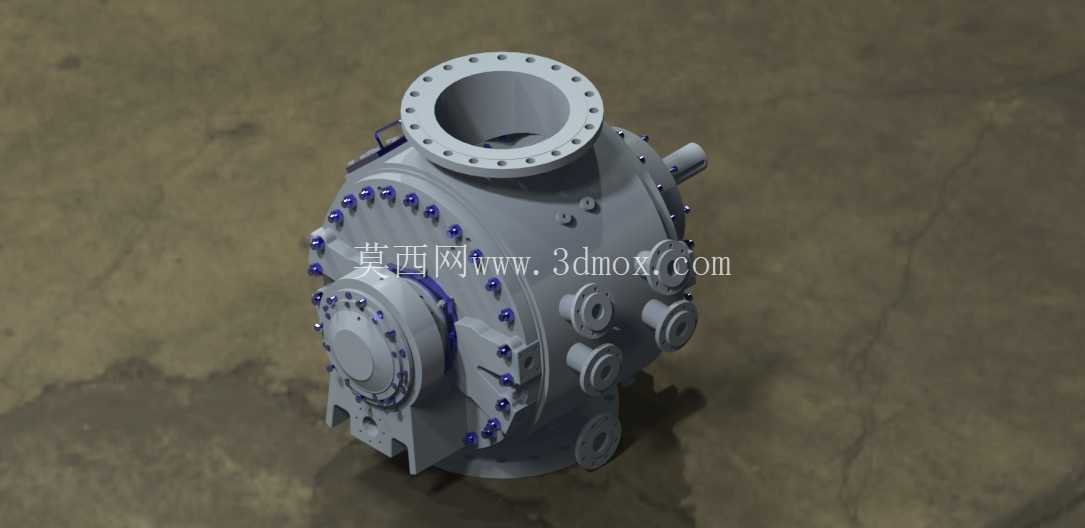

　　这套三维结构对应的是工业管线检修场景中使用的带刀阀门研磨作业装置，主要应用于石油、化工、市政输水等领域的管线现场检修工位，解决传统阀门密封面研磨作业依赖人工、精度不稳定的痛点。装置整体采用卧式承压壳体结构，顶部设置大口径法兰接口，可直接与待检修的大口径管线法兰端面对接，法兰端面预设均布螺栓孔，适配PN16-PN40压力等级的常规工业管线连接标准，安装时无需额外加工过渡连接件，可直接通过螺栓组完成与管线端的刚性固定，安装边界预留了螺栓扳手操作空间，法兰端面的密封槽结构可适配金属缠绕垫片、橡胶石棉垫等多种常规密封件，保证作业过程中管线内残留介质不会出现泄漏。

　　装置侧部分布多组不同通径的接口，分别用于接入研磨动力输入轴、冷却冲洗管路、进给调节机构，其中动力输入接口采用阶梯轴密封结构，内置多道填料密封组，可承受作业过程中0.6MPa以内的冲洗液压力，避免研磨过程中产生的金属碎屑、研磨膏混入管线内部。装置核心的研磨刀组集成在壳体内部腔体，刀盘采用可更换式结构设计，可根据待研磨阀门的密封面口径、密封面角度更换对应规格的刀盘，刀盘进给采用蜗轮蜗杆微调结构，进给精度可控制在0.01mm级别，能够满足金属密封阀门密封面粗糙度Ra0.8的加工要求。

　　从设计思路上，这套装置优先考虑了现场作业的便携性与通用性，壳体采用球墨铸铁整体铸造成型后加工，在保证壳体承压强度的前提下尽可能压缩整体体积，整体重量控制在单人可借助简易吊装工具完成转运的范围内，适配野外管线、狭小管廊等检修空间受限的作业场景。壳体外部的紧固螺栓组采用内六角与外六角结合的布置方式，日常维护拆解时可使用常规工具完成操作，无需定制专用工装。装置的轴承支撑位采用了分体式轴承座设计，当内部轴承出现磨损时，无需拆解整个壳体与管线的连接，仅需拆开侧端轴承压盖即可完成轴承更换，大幅缩短现场检修的停机时间。

　　在功能特性上，这套装置除了完成阀门密封面的车削、研磨作业外，还可通过更换前端作业头，完成阀座密封面的缺陷补焊后修平、法兰端面水线修复等扩展作业，覆盖了常规工业闸阀、截止阀、止回阀密封面检修的大部分工序需求。装置的冷却冲洗接口可外接现场的低压清水管线，研磨过程中持续冲洗作业面，带走研磨产生的热量与碎屑，避免刀头过热退火，同时防止碎屑刮伤已加工完成的密封面。壳体底部设置的排污接口可在作业完成后快速排空腔体内的冲洗废液与碎屑，无需翻转装置即可完成内部清理。

　　从安装边界来看，装置整体外接轮廓的最大径向尺寸不超过顶部法兰外径的1.2倍，轴向长度控制在法兰通径的1.5倍以内，在管线上安装后不会与周边的管线支架、保温层产生干涉，针对垂直安装、水平安装的管线都可通过调整法兰对接角度完成固定，无需额外设置支撑结构。装置的动力输入端可适配常规的手动棘轮扳手、气动扳手、小型电动扭矩扳手，无需配置专用的动力源，适配现场无稳定电力供应的检修场景。整个结构的建模过程中，所有配合面都预留了合理的公差带，转动副位置预留了润滑脂注入通道，可在长期存放后快速完成润滑维护，随时投入检修作业。
