电磁阀全自动组装生产线设备结构设计

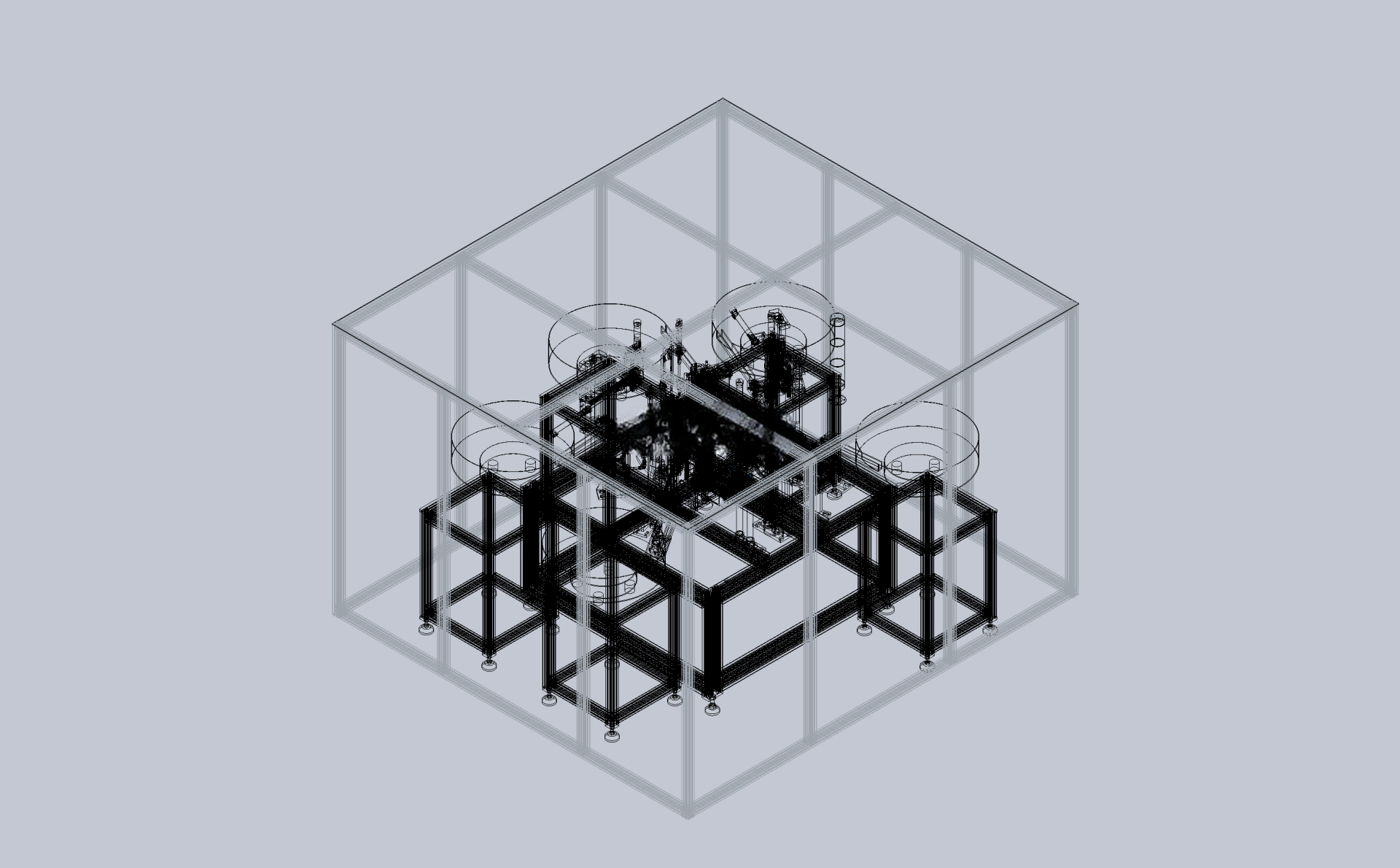

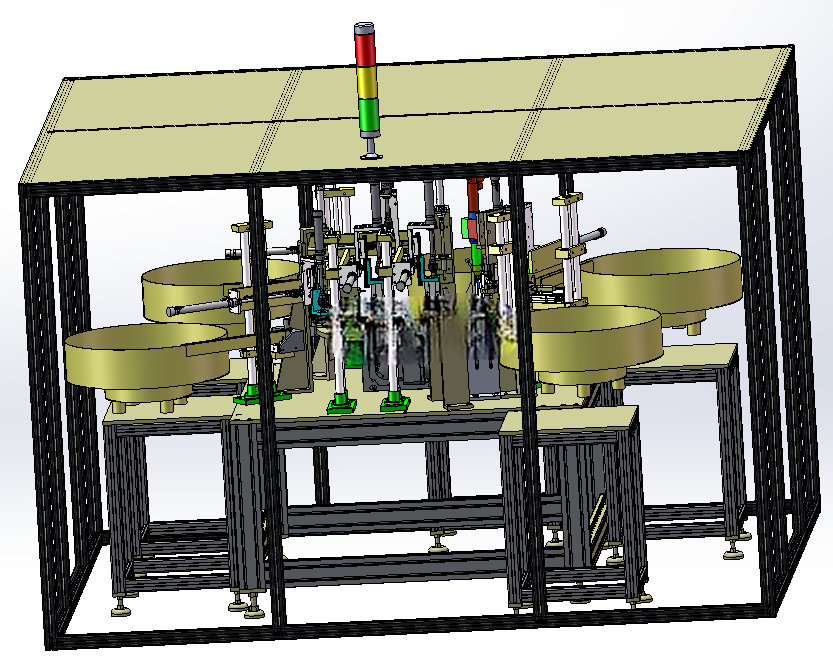

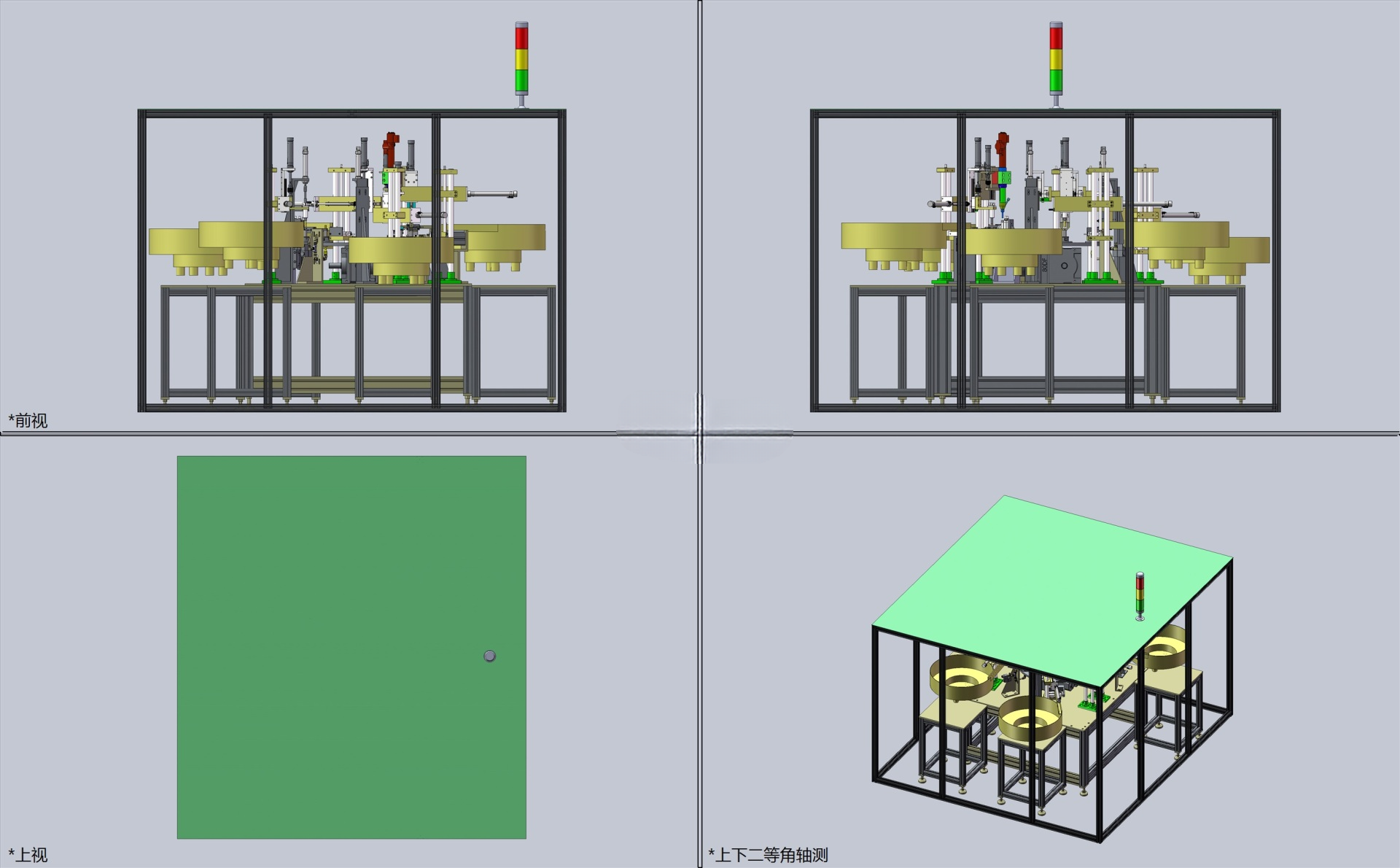

　　这套设备针对电磁阀类零件的批量组装需求开发，核心解决人工装配电磁阀时工序分散、对位精度差、产能波动大的痛点，适配小型两通、三通电磁阀的全流程装配作业，覆盖阀座上料、密封圈压装、阀芯组件装配、线圈定位、端盖锁付等多道核心工序，可直接接入电磁阀生产车间的成品产出线，替代传统工位分散的人工作业模式。设备整体采用铝型材搭建封闭式机架框架，顶部预留防尘护板安装位，机架底部配置可调脚杯与万向脚轮组合支撑结构，可调脚杯调节行程满足车间地面±15mm的平整度误差补偿，安装时仅需预留长3.2m、宽2.1m、高2.3m的地面空间，设备侧边预留600mm宽的维护通道即可满足日常调试、易损件更换的操作需求，顶部三色警示灯突出机架顶面300mm，可在车间常规照明环境下清晰识别设备运行、待机、故障三种状态。

　　设备上料单元采用四组振动盘并行布局，分别对应阀座、密封圈、阀芯、端盖四类散件的有序送料，振动盘出料端搭配直振送料轨道，轨道末端设置光纤检测位，缺料时自动触发补料信号，避免空工位运行造成的节拍浪费；各上料轨道与中部回转装配台的工位精准对接，回转台采用凸轮分割器驱动，工位分度精度控制在±0.02mm范围内，每工位设置专用定位夹具，可根据不同规格电磁阀的外形尺寸快速更换夹具垫块，换型时间控制在30分钟以内，适配3-5种同系列不同通径电磁阀的装配需求。

　　装配执行单元沿回转台圆周分布，分别对应密封圈预压、阀芯组件压入、线圈套装、端盖预紧、螺丝锁付、成品气密性初检六道工序，各执行机构采用伺服电缸搭配直线导轨的传动结构，压装行程、压装力可通过参数界面独立设置，压装力检测精度可达±1N，避免压装力过大造成密封圈切边、阀座开裂，或是压装力不足导致的装配间隙超标问题；螺丝锁付工位搭配自动送钉机，锁付扭矩控制范围0.3-2N·m，可满足电磁阀端盖小扭矩螺丝的锁付精度要求，锁付完成后自动检测螺丝浮高、滑牙问题，不良品在回转台末端的下料工位自动分流至不良品收集盒。设备的电气控制元件全部集成在机架下部的电气安装仓内，仓内设置分层安装板，分别布置PLC主机、IO模块、伺服驱动器、开关电源等元件，预留充足的走线空间与散热间隙，电气仓侧面设置散热通风口，搭配防尘滤网避免车间粉尘进入；设备操作面板设置在机架前端右侧，高度距离地面1.2m，符合操作人员站立操作的人机工程学要求，面板上设置启动、停止、急停按钮与触摸屏参数设置界面，可实时显示各工位运行状态、当前产量、故障报警信息。

　　从产线适配性来看，该设备可直接对接电磁阀成品的后续检测、包装工序，无需额外设置中转工位，设备运行过程中仅需人工定时向各振动盘内补充物料，单班仅需安排1名操作人员负责物料补充与异常处理，相比传统人工作业模式可大幅降低人工操作强度，同时避免人工装配时的操作一致性差问题，装配成品的合格率可稳定控制在较高水平，产能满足中小批量电磁阀生产的节拍要求。在结构设计细节上，各运动工位均设置安全光栅防护，当操作人员肢体误入设备运行区域时，设备立即触发停机保护，避免机械伤害风险；各振动盘与机架连接位置设置减震橡胶垫，降低振动盘运行时的震动传递至机架主体，避免震动影响装配工位的对位精度；设备的气管、线缆全部采用拖链收纳布置，避免运动过程中线缆拉扯、气管弯折造成的元件损坏，拖链内部预留20%的线缆余量，满足后续工位调整、功能扩展的布线需求。
