快卸式弹簧插销锁止结构设计

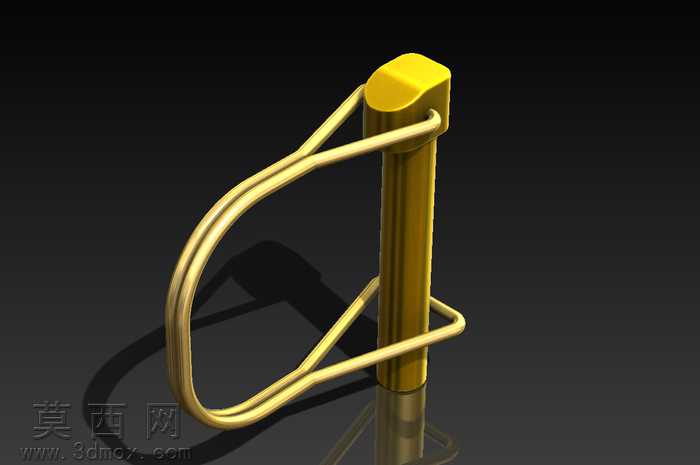

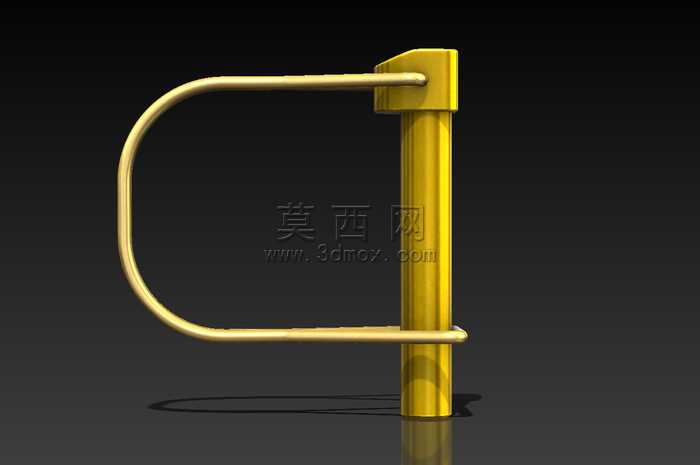

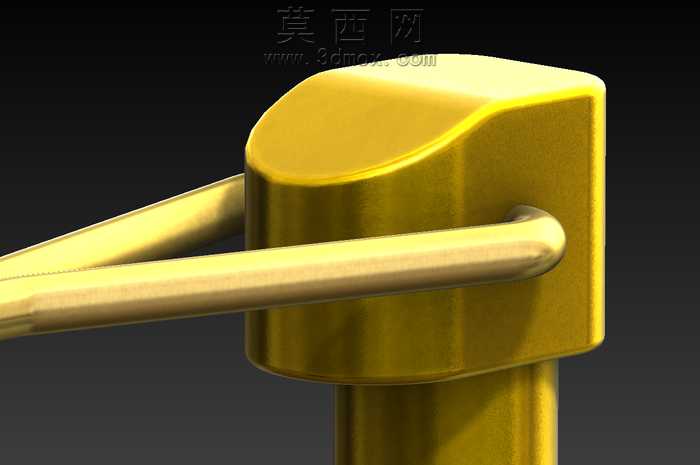

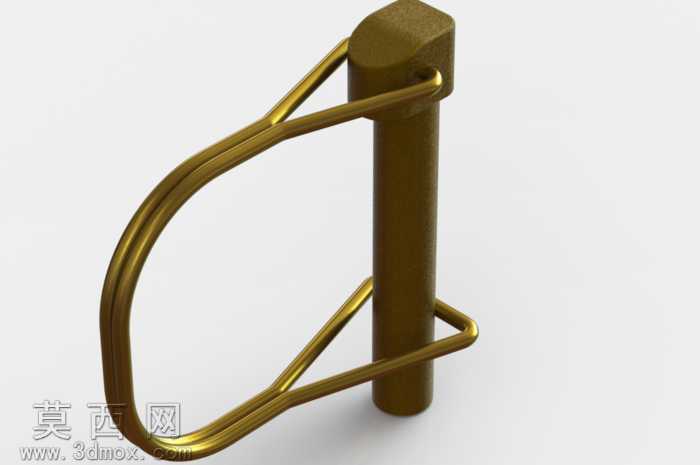

本作品为快卸式弹簧插销的三维建模设计，整体采用SolidWorks完成全参数化建模，建模过程中优先采用草图驱动、特征阵列与对称约束的方式保证结构精度，首先绘制插销主体圆柱的截面草图，通过拉伸凸台生成销杆基体，再对销杆顶端的限位帽部分做圆角过渡处理，避免应力集中。弹性卡环部分采用扫描特征生成，先绘制卡环的三维路径曲线，匹配圆形截面轮廓完成扫描，同时对卡环与销杆的接触位置做配合间隙设计，保证卡环可沿销杆轴向产生弹性形变。渲染阶段采用金属材质库中的黄铜材质，调整材质的粗糙度、反射率与金属度参数，模拟黄铜构件的哑光金属质感，场景添加柔和的环境光与定向补光，搭配地面反射效果突出构件的立体轮廓与曲面流畅度。结构设计上，该插销依靠弹性卡环的形变实现快速插拔锁止，销杆插入对应安装孔后，卡环回弹卡接在安装位外侧实现轴向限位，拔出时只需按压卡环即可解除锁止，无需额外工具，适配需要频繁拆装的机械连接场景。建模过程中对卡环的弹性形变区间做了参数化预留，可根据实际使用的载荷需求调整卡环线径、弯曲半径参数，整体结构无冗余设计，各部件配合公差控制在合理范围，既保证锁止可靠性，也兼顾拆装便捷性，所有特征均保留参数化编辑入口，可快速适配不同安装孔径、销杆长度的使用需求，材质渲染效果还原了金属构件的真实质感，可直接用于产品展示、装配模拟与工程出图使用。
