工业级立式碎纸处理设备结构设计

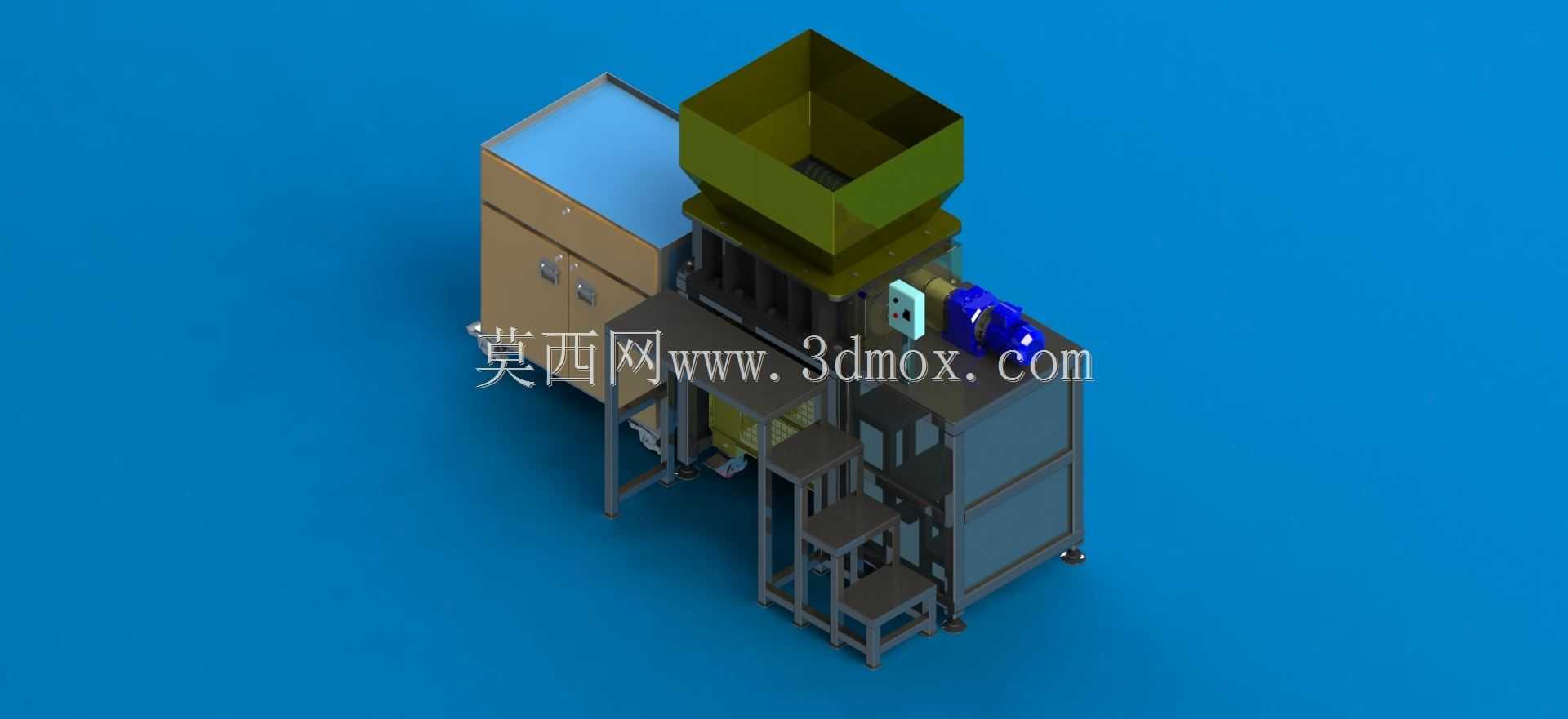

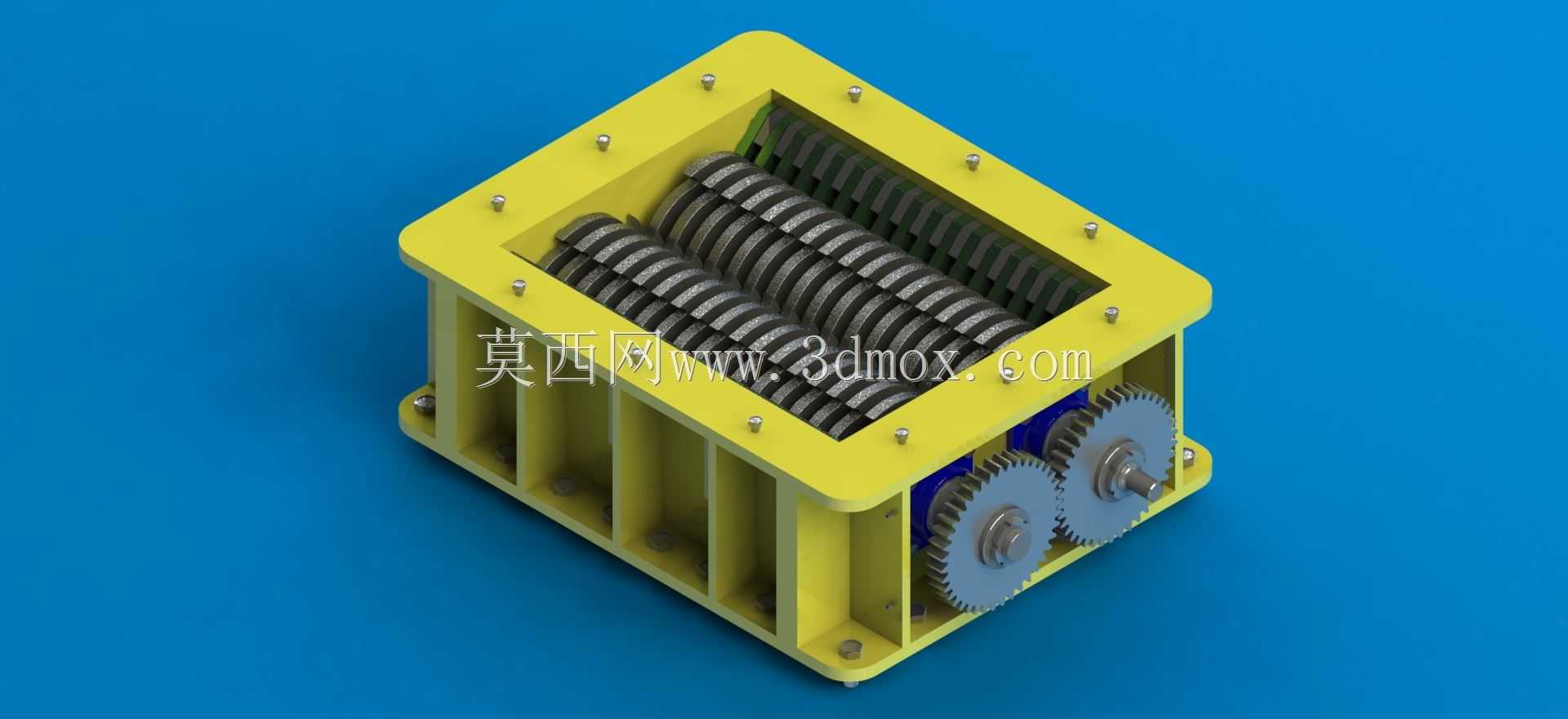

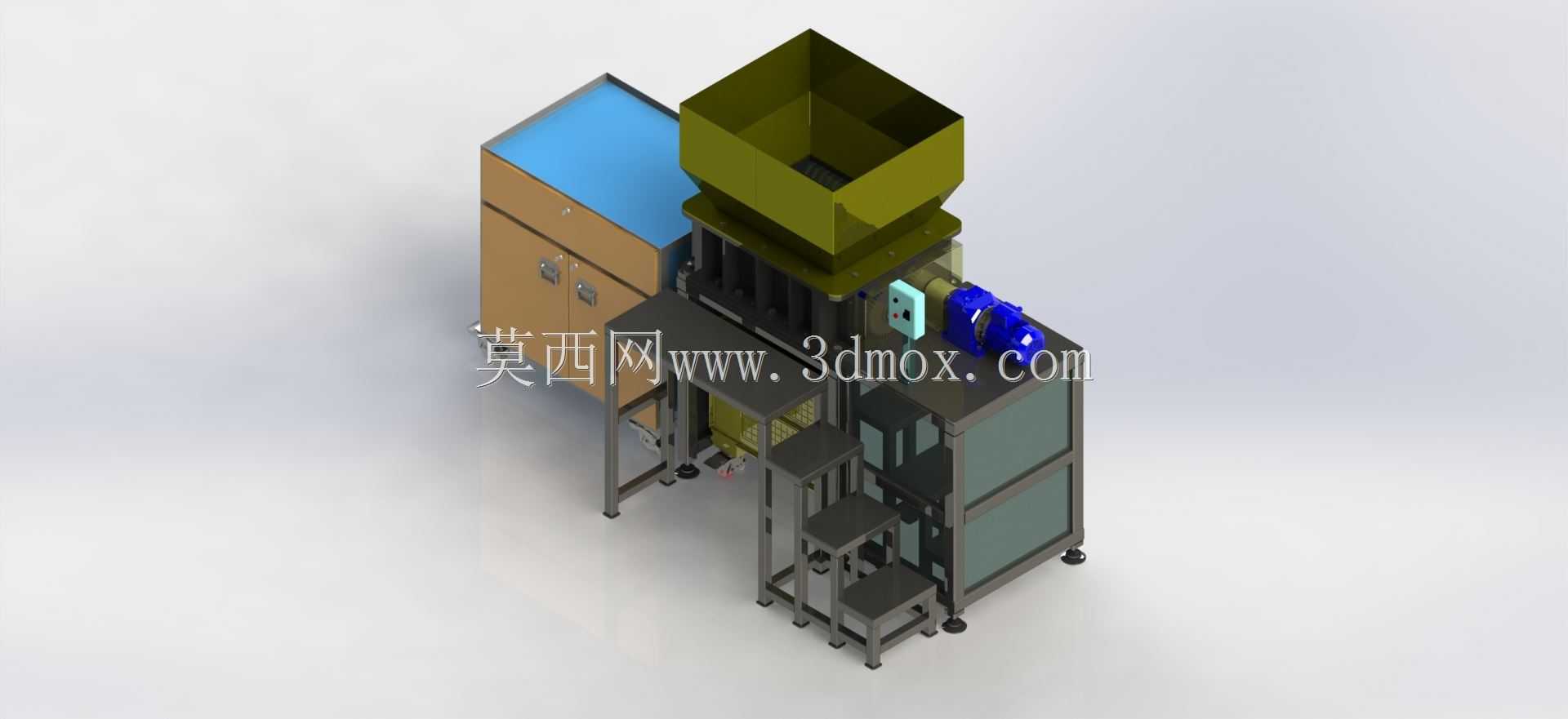

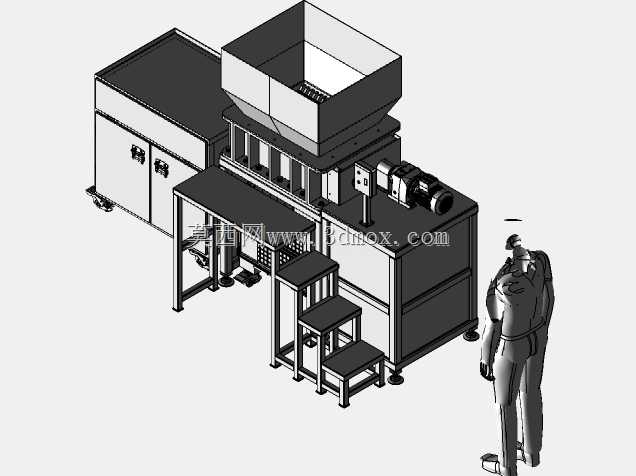

　　这款立式碎纸设备的结构设计，核心面向办公废纸集中处理、工业纸质包装废料减容、涉密载体销毁等场景，区别于桌面小型碎纸机的低负荷定位，该设备可适配连续8小时以上的批量作业需求，单小时处理量可覆盖中小型办公园区、包装车间边角料处理的日常负荷。从整体布局来看，设备采用上料-破碎-出料的垂直流道设计，顶部设置大敞口方锥形进料斗，斗壁倾斜角度经过反复校核，既避免纸质物料进料时发生架桥卡滞，又能控制进料时的物料飞溅风险，进料斗下沿直接对接双轴破碎腔，破碎辊组采用平行排布的剪切式刀轴，刀齿交错咬合，可将投入的纸质物料剪切为均匀的细条状，相比单轴撕碎结构，双轴剪切对堆叠厚纸、带订书钉的装订文件的适配性更强，不会出现单轴结构易卡滞的问题。

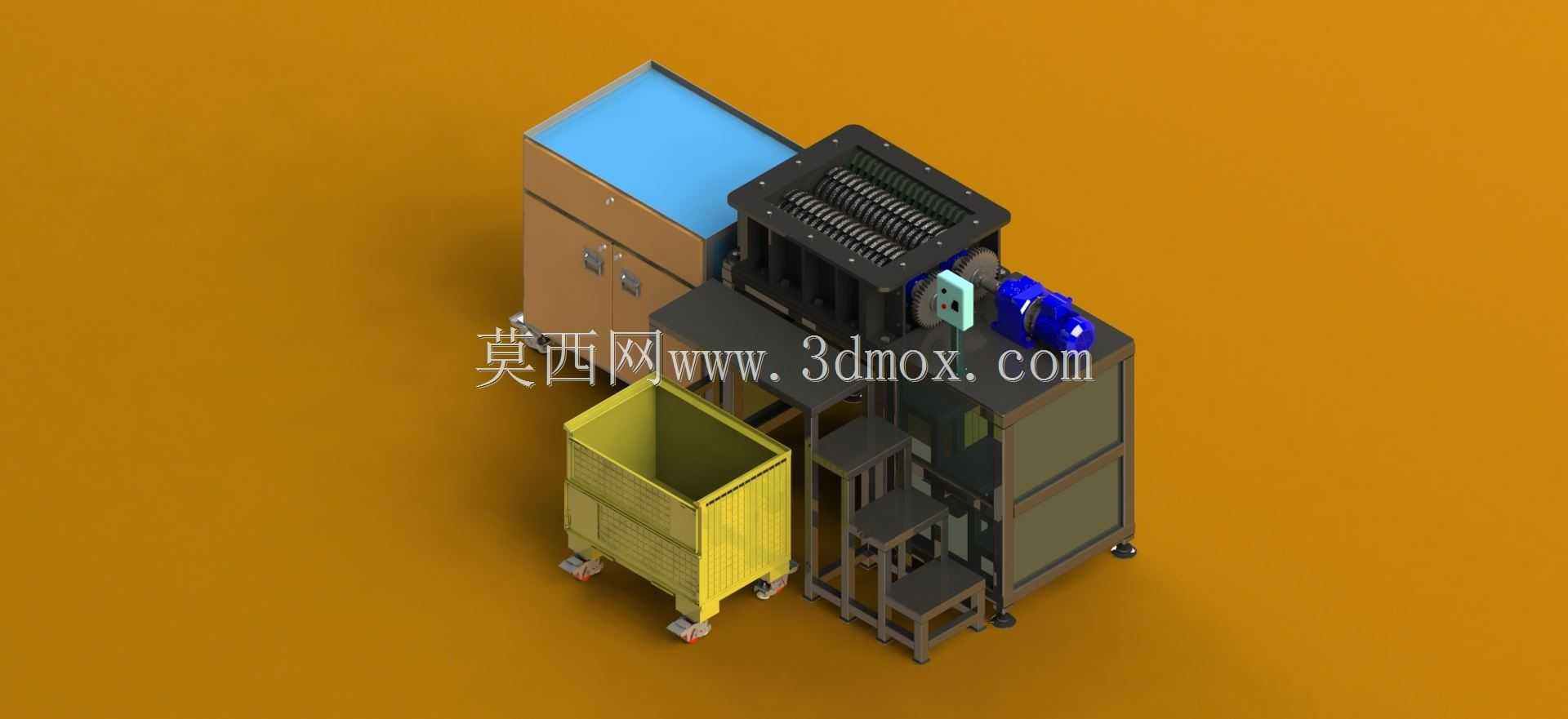

　　设备的机架部分采用方管焊接框架结构，底部配置可调式脚杯，可适配车间、处理间不平整的地面安装需求，安装时仅需预留1.2米见方的地面空间，设备总高度控制在2.2米以内，常规厂房层高即可满足安装要求，无需额外改造场地。机架侧部集成了电气控制柜体，柜体采用密封式设计，可阻挡破碎过程中产生的纸尘进入电气元件区域，降低粉尘引发的接触不良、短路风险，柜体面板设置启停、急停、反转控制按钮，反转功能主要用于处理进料过量导致的刀轴卡滞问题，无需拆机即可疏通卡料。破碎腔下方设置倾斜式出料导槽，剪切完成的碎纸可顺着导槽直接落入下方的收集容器，导槽的倾斜角度设置为45度，可避免碎纸在槽内堆积残留，减少日常清理的工作量。

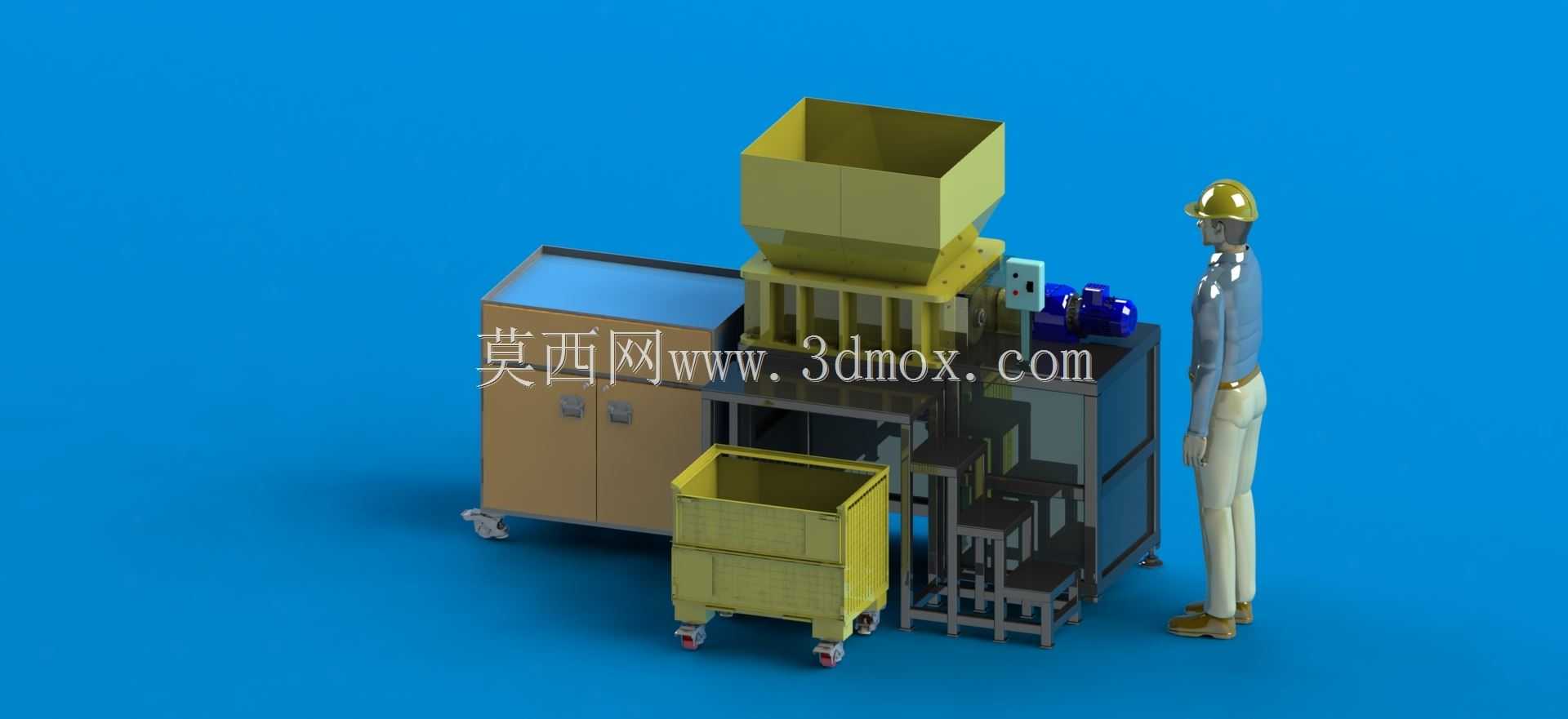

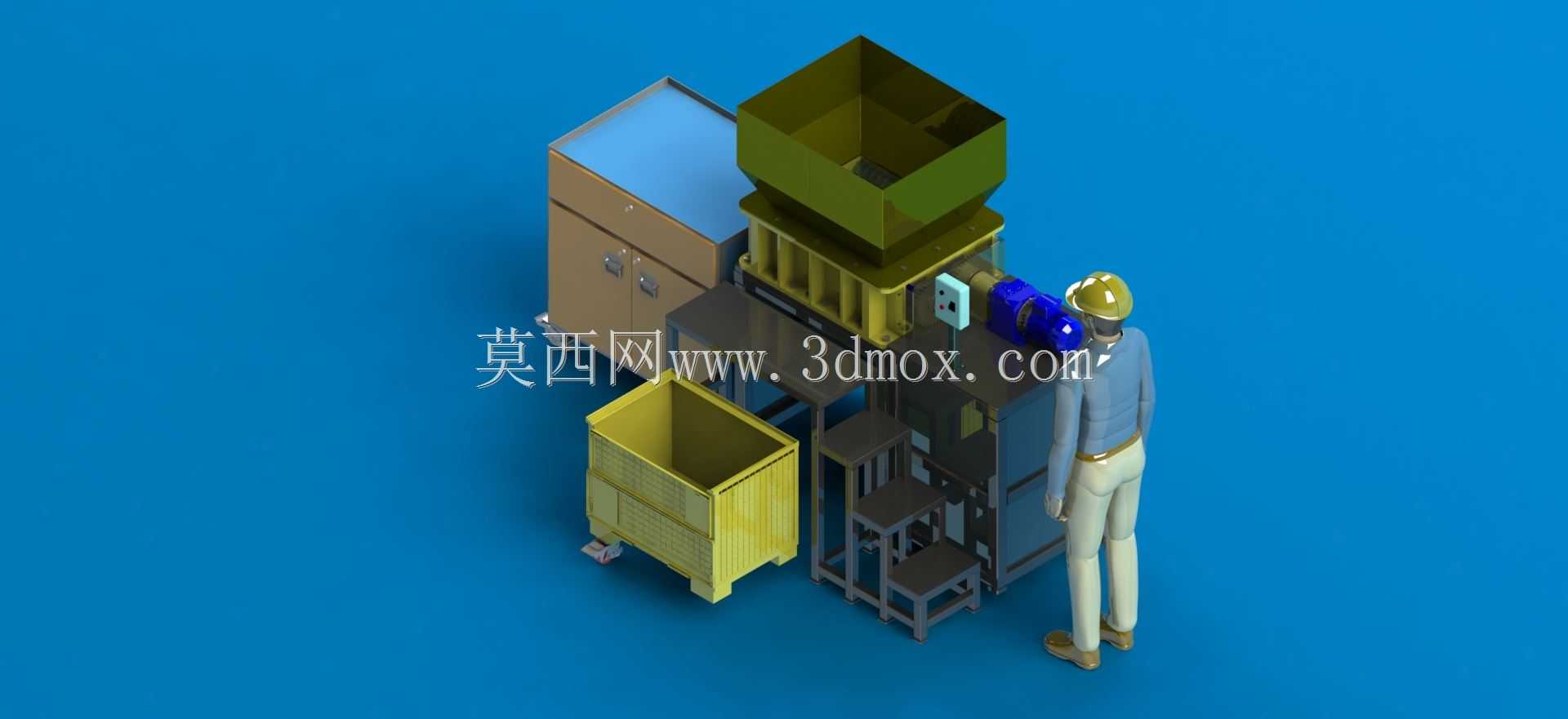

　　设备的动力单元布置在破碎腔侧方，通过联轴器直接与刀轴连接，相比皮带传动结构，直连传动的传动效率更高，动力损耗更小，同时省去了皮带张紧、更换的日常维护步骤，动力单元外侧设置安全防护罩，可避免操作人员误触转动部件，符合机械设备安全防护的相关要求。从设计细节来看，所有转动部位均设置了密封挡尘结构，可阻挡纸尘进入轴承部位，延长轴承的使用寿命；设备的外露钣金件均做了折弯去毛刺处理，安装拼接处无尖锐边角，避免操作人员上料、维护时被划伤；进料斗的高度设置为1.4米，符合成年人站立操作的舒适高度，无需抬手过高即可完成物料投放，长时间作业也不易产生疲劳。

　　该设备的结构设计充分考虑了日常维护的便利性，破碎腔的侧盖板采用快拆式螺栓固定，当需要更换磨损刀齿、清理腔体内残留杂物时，无需拆解整体机架即可打开侧盖板完成操作，大幅降低维护的时间成本。在实际应用中，该设备除了处理常规纸质物料外，调整刀齿间隙后也可适配薄塑料片、薄卡纸等轻型废料的破碎处理，适配场景覆盖办公销毁、包装车间废料处理、印刷企业边角料回收等多个领域，整体结构紧凑，安装无需复杂的地基固定，接通电源即可投入使用，对于场地空间有限的中小型处理场景适配性较强。
