单气源驱动空气增压泵结构设计

　　在工厂气动系统的实际运维场景里，经常会遇到局部工位气源压力不足的问题——比如主管道供气压力稳定在0.6MPa，但某段长距离输送管线末端、或者需要更高夹紧力的工装夹具工位、或是气密性测试工位，需要1.2MPa到1.5MPa的稳定气压，单独为这几个工位配置高压空压机成本过高，且会造成整个供气系统压力等级冗余，这时候空气增压泵就是性价比极高的解决方案。这款空气增压泵采用单气源驱动逻辑，不需要额外配置驱动气源，仅需要接入现场常规的压缩空气管路即可完成增压动作，省去了双气源布置的管路改造成本，对于现有产线的局部气压升级改造场景适配性极强。

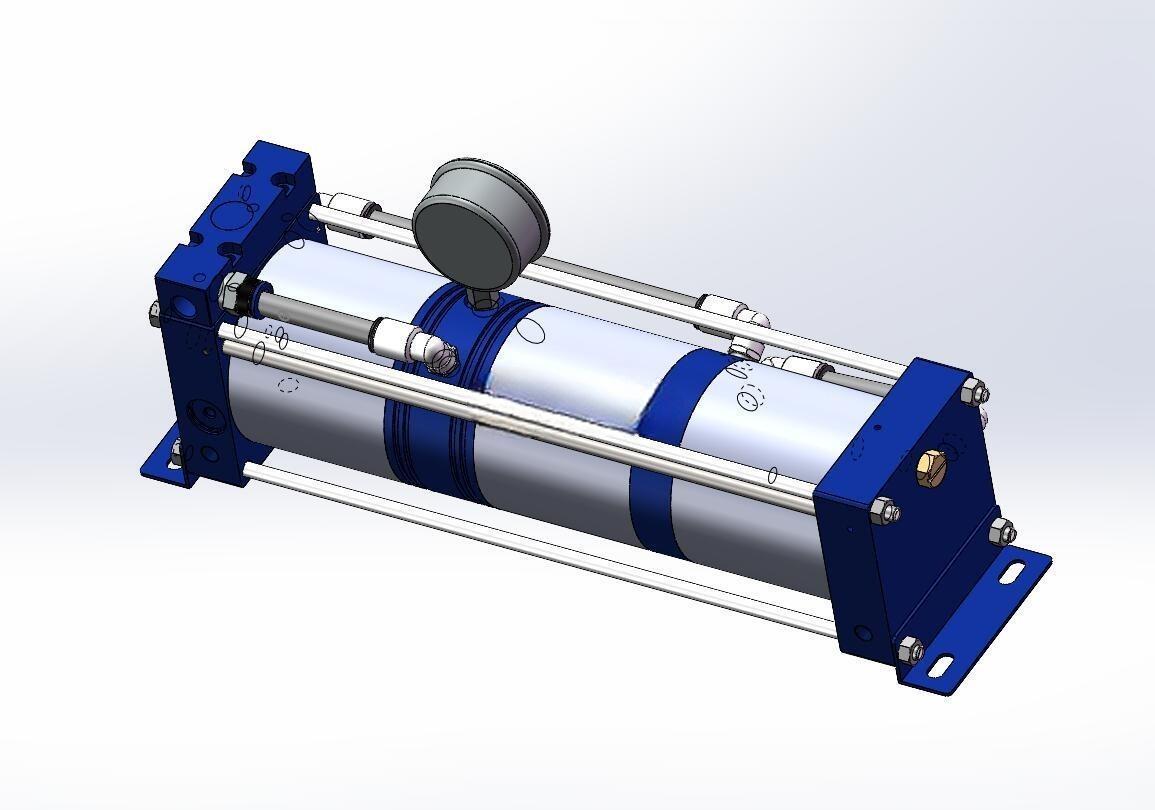

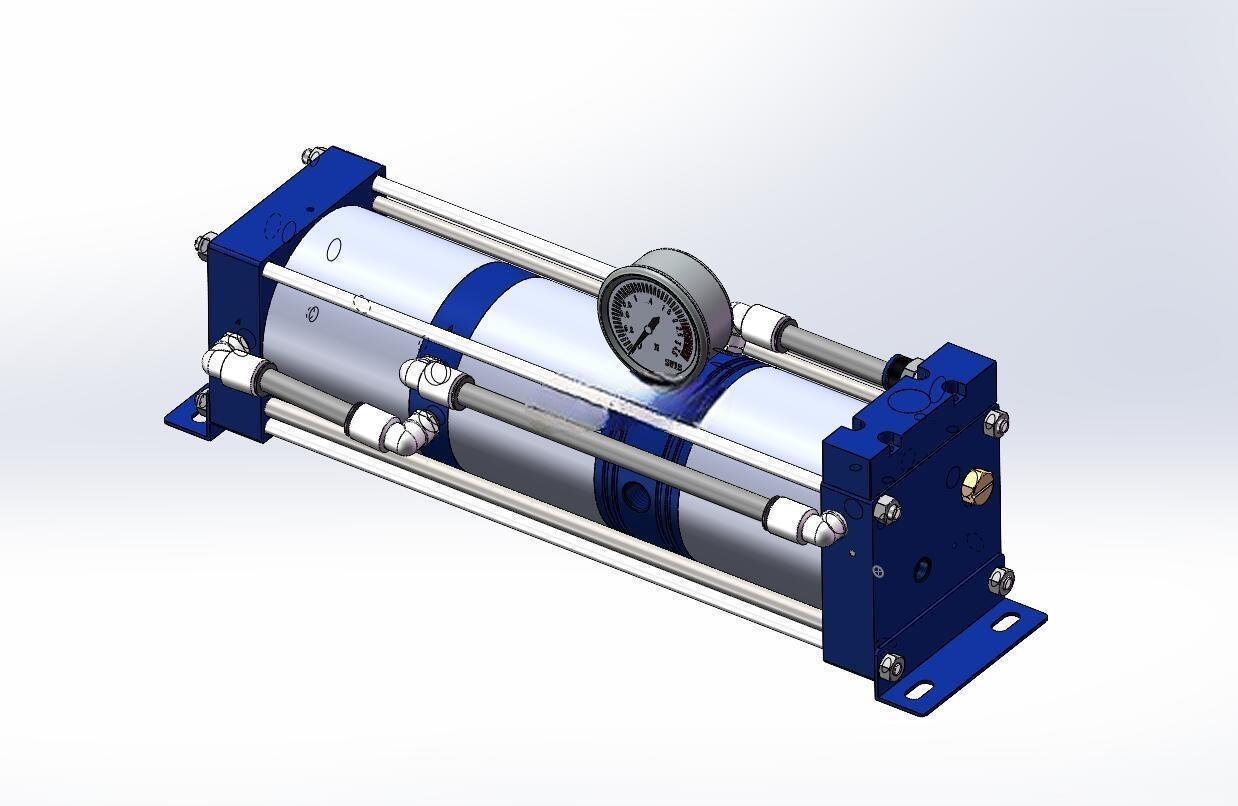

　　从功能特性来看，这款增压泵可以将输入的工作气压提升至原压力的2-5倍，额定输出压力可达24.9bar，额定排量为400NL/min，能够满足多数中小流量高压气动工位的用气需求。泵体自带压力显示组件，可实时反馈输出端压力数值，方便现场操作人员快速判断增压状态，避免超压风险。整体结构采用卧式长缸体布局，驱动缸与增压缸同轴布置，传动路径短，运行过程中活塞往复的动平衡表现更好，相比立式布局的同规格增压泵，工作时的振动幅度更小，对安装基座的强度要求更低。

　　设计思路上，这款泵体采用模块化拆分逻辑，将驱动端活塞组件、增压端缸筒、换向阀组、进出口接头几个部分做了独立的结构设计，后期维护时可以单独拆解更换密封件或者阀组零件，不需要整体报废泵体。换向阀组集成在驱动端侧部，气路流道做了圆弧过渡处理，减少压缩空气在流道内的压力损失，提升增压效率。进出口接头采用标准内螺纹接口，可直接对接现场常用的气动软管快插接头或者硬管接头，不需要额外定制转换接头。缸筒部分采用硬质氧化铝合金材质，兼顾轻量化与耐磨性能，端盖部分采用高强度合金材质，承受高压时的结构变形量控制在极小范围内，保证活塞往复运动的同轴度，延长密封件的使用寿命。

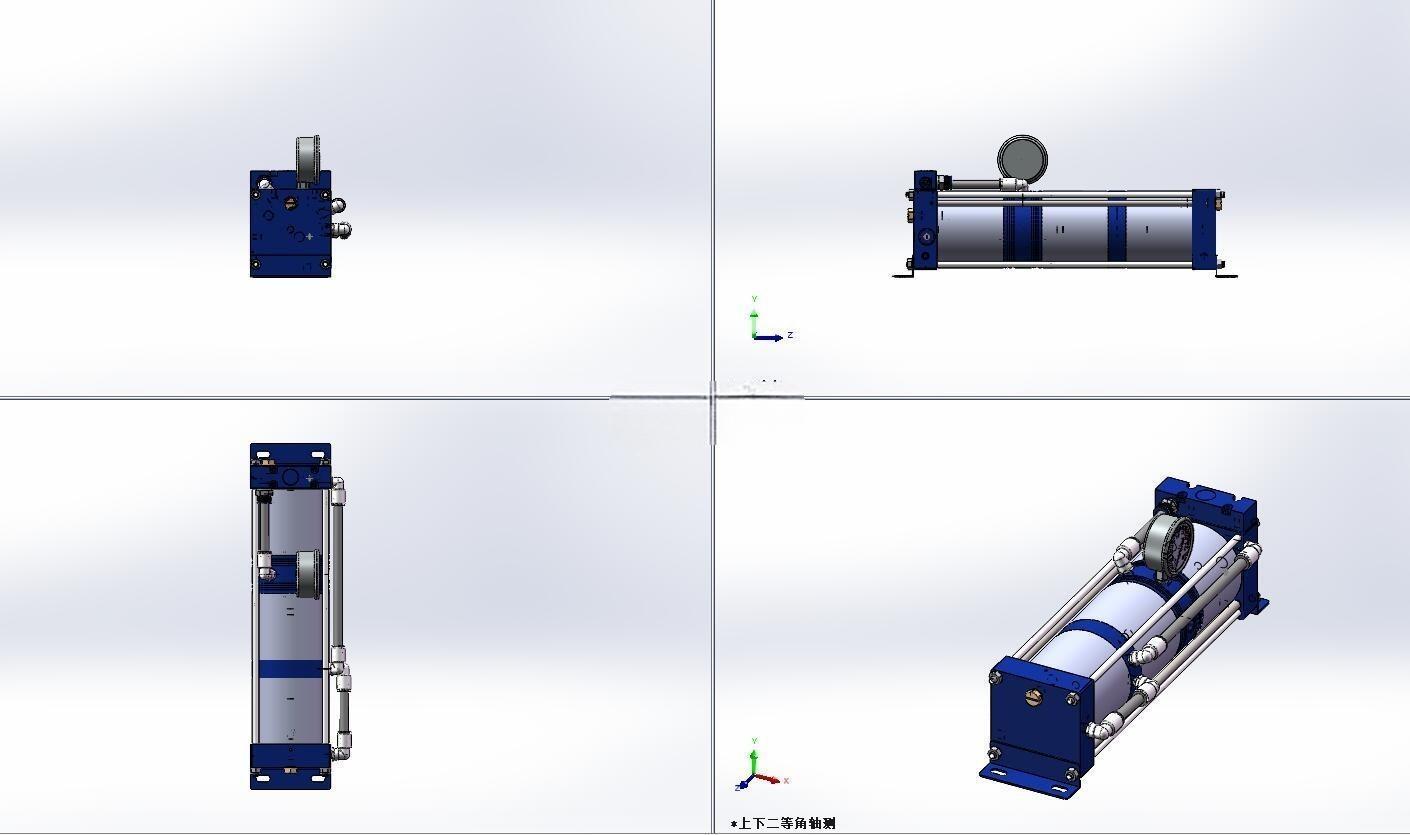

　　从安装边界来看，这款增压泵的安装基座设置在驱动端底部，预留了四个标准安装孔位，安装时只需要在安装板上对应位置打沉孔，用螺栓固定即可，不需要额外设计复杂的安装支架。整体外形的长宽高尺寸适配常规的气动柜内部安装空间，既可以直接固定在设备机架侧部，也可以集成在气源处理三联件之后的管路上，作为局部增压单元使用。需要注意的是，安装时要预留出压力表的观察空间，以及进出口管路的操作空间，避免后期维护时无法拆装接头。泵体的排气口设置在驱动端侧下方，安装时要注意排气方向不要正对操作人员或者其他精密设备，避免排气带出来的少量冷凝水或者杂质影响周边设备。

　　在实际选型应用中，这款增压泵适合用在不需要持续大流量高压供气的间歇工作场景，比如工装夹具的高压夹紧工位、小型气动冲压工位、低压气源的局部压力补压、气密性测试的高压气源供给等场景。如果是持续大流量用气场景，还需要搭配对应容积的高压储气罐使用，避免泵体频繁启停加速密封件磨损。建模过程中对所有运动部件都做了干涉检查，活塞往复全行程内不会与缸筒、端盖发生剐蹭，密封件的安装槽尺寸符合气动密封的标准规范，密封压缩量控制在合理范围内，既保证密封效果，又不会因为压缩量过大导致密封件过快磨损。所有连接螺栓的规格都采用标准件，采购替换非常方便，端盖与缸筒之间的密封采用O型圈静密封，密封可靠性高，长期使用也不容易出现漏气问题。
