双动力主轴Tray盘供料全自动插孔设备

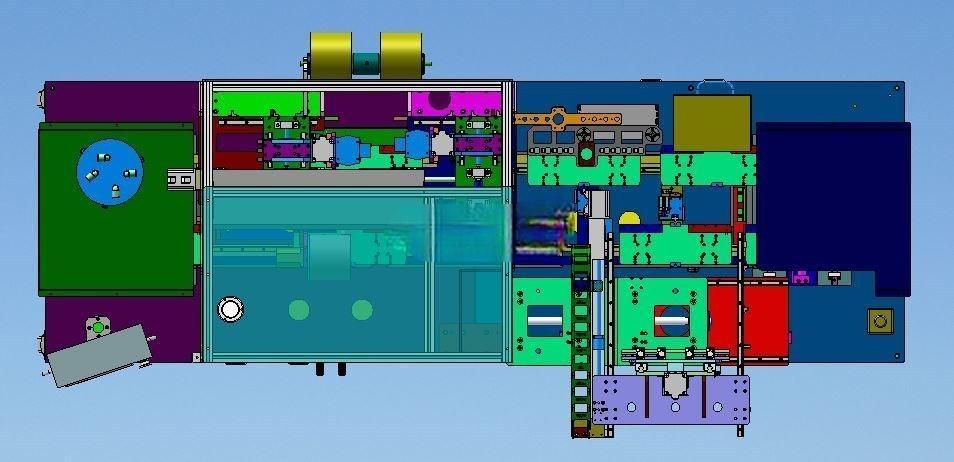

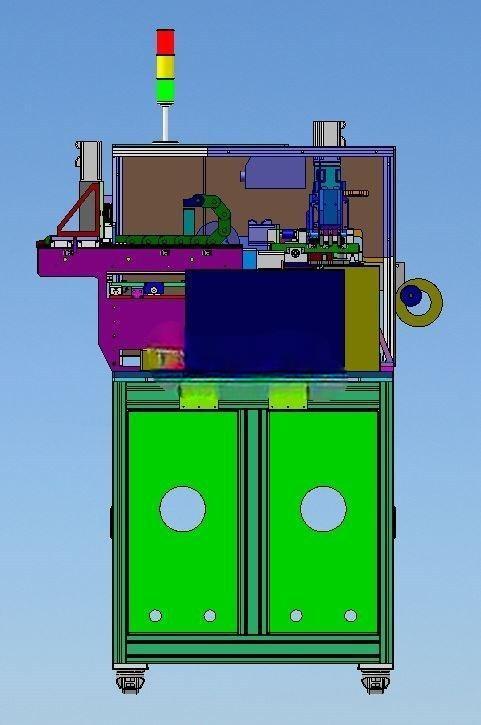

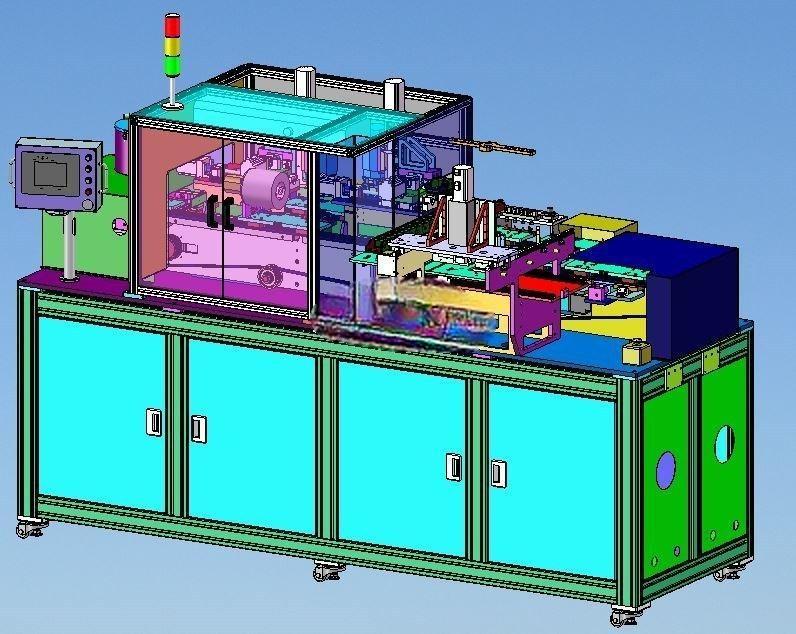

　　在消费电子接插件、小型电气元器件的批量组装产线中，插孔工序是决定产品导通可靠性与装配良率的核心环节，传统人工插孔或单工位半自动设备存在节拍慢、对位精度差、插针歪斜浮高不良率高的问题，难以匹配上游SMT段、下游组装测试段的高速产线节拍，这款全自动插孔设备正是针对这类量产场景开发的专用工位设备。设备整体采用下柜体上机台的分层布局，底部为方通焊接的柜体框架，正面设置双开门维护舱，门板预留圆形观察口，既可以防护内部电气、气动元件，也方便日常点检时不用整体拆装机罩就能观察内部管路、线路状态，柜体底部配置可调脚杯与万向脚轮，安装时可先通过脚轮推移到产线对接位置，再调节脚杯完成水平校准，设备整体占地宽度约1.6米、深度约1.2米、含顶部三色灯总高度约1.9米，对接产线时需预留左右各0.8米的维护操作空间，后方预留0.5米的走线走管空间，避免与周边输送线、机架产生安装干涉。

　　供料段采用Tray盘自动流入的设计思路，适配行业通用尺寸的矩阵式料盘，料盘从设备左侧接驳台流入后，分料机构会逐盘将叠放或连续输送的料盘分离到进料工位，顶升机构将料盘抬升到作业高度后，侧边的定位夹紧组件会从X、Y两个方向推抵料盘基准边，将料盘的定位精度控制在±0.05mm以内，避免料盘间隙导致的插孔位置偏移。核心作业单元采用双动力主轴并排布置的结构，两套主轴可同步对料盘上的两列工件完成插孔作业，相比单主轴设备能直接压缩近一半的单工位作业CT，主轴的进给运动采用伺服电机搭配精密滚珠丝杆的传动方案，可根据不同工件的插孔深度、插接力要求灵活设置进给速度、下压行程，实现移动式插孔作业，避免固定工位插针带来的应力集中问题；主轴侧方集成了小型吸尘接口，可对接车间中央除尘系统或配套的小型集尘器，及时吸走插孔过程中产生的塑胶碎屑、金属粉尘，避免碎屑落入工件针孔导致接触不良，也减少粉尘堆积在传动导轨、丝杆上加剧部件磨损。

　　设备顶部设置红黄绿三色警示灯，可直观反馈设备运行、待机、故障状态，机台外侧的安全罩壳采用透明亚克力与钣金拼接的结构，既可以隔离作业区域避免人员误触运动部件，也能实时观察内部作业状态，罩壳预留安全门联锁接口，打开维护门时设备会自动暂停作业，保障操作安全。从结构设计逻辑来看，这款设备没有采用复杂的多轴机械手转运方案，而是将供料、定位、插孔功能集成在同一台机座上，减少了工件二次转运带来的定位误差，也降低了设备的整体成本与调试难度，传动部件全部选用标准线性导轨、滚珠丝杆，电气元件采用通用标准件，后期维护更换配件无需定制，适合3C电子、低压电器行业的中小批量多品种产线快速换型使用，换型时只需更换对应料盘的定位治具、调整主轴插孔程序参数，即可适配不同尺寸规格的接插件、端子类工件的插孔加工需求。
