全自动无线充电治具电阻检测设备

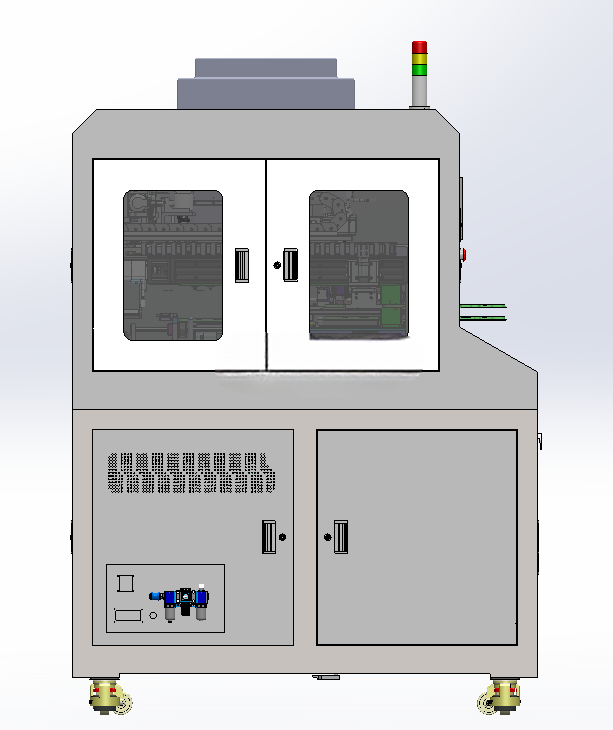

　　在消费电子组装产线的终检环节，无线充电类产品的电性能全参数检测一直是影响节拍的关键工位，传统人工手持探针测试的方式不仅一致性差，还容易因为接触压力偏差导致LS、CS、RS、DCR等参数的测试误判，同时人工上下料、分类抛料的流程也很难匹配高速产线的产出节奏，这款全自动电阻检测设备就是针对这类场景开发的专用检测工位。从结构布局来看，设备采用分体式舱室设计，上部为封闭测试舱，配置双开门透明观察窗，既可以隔绝测试过程中外界光线对视觉检测模块的干扰，也方便运维人员快速观察内部探针模组、载具的运行状态，顶部设置的三色状态灯可以直接反馈设备运行、待料、故障三类状态，无需凑近操作面板即可掌握工位情况。

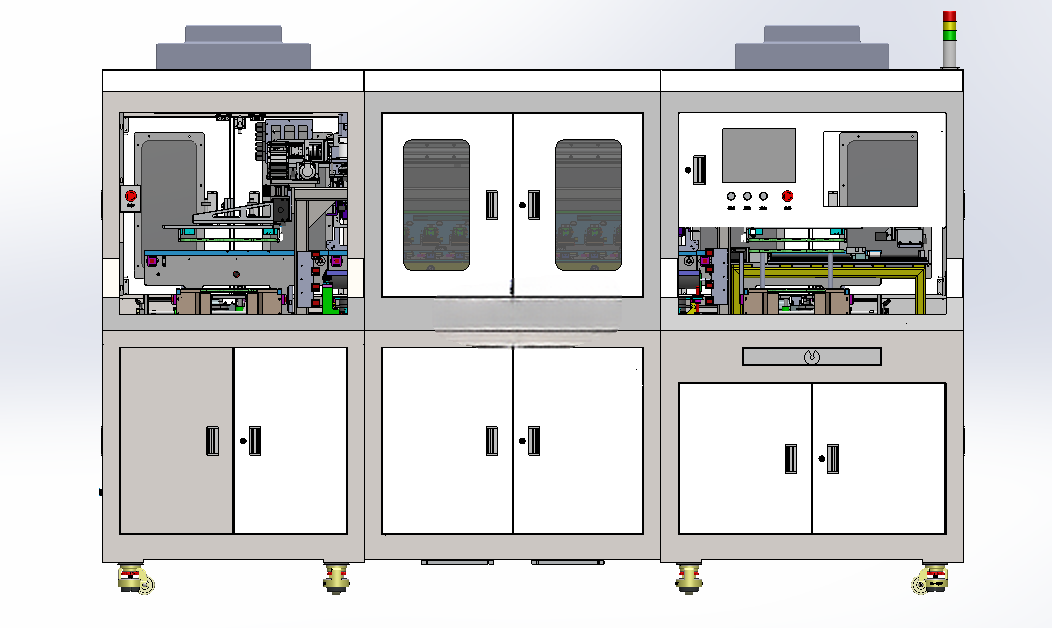

　　下部舱室分为左右两个功能区，左侧为气动控制安装区，预留了气源处理三联件、电磁阀组的安装位，外部开设通风格栅保证阀组散热，右侧为电气控制舱，用于安装PLC、测试电路板、IO模块等电气元件，独立舱室设计可以避免测试过程中产生的金属碎屑、灰尘进入电气区造成元件短路。设备的测试逻辑围绕无线充电治具的检测需求搭建，采用探针扎接连接器的方式引出信号，探针模组设计有浮动补偿结构，即使载具上的工件存在±0.2mm的位置偏差，也能保证探针与连接器端子的可靠接触，避免虚接导致的测试数据失真，信号引出后直接接入专用测试电路板，可一次性完成LS、CS、RS、DCR四类参数的同步检测，单工位测试节拍可控制在3秒以内，匹配多数消费电子组装线的流转速度。

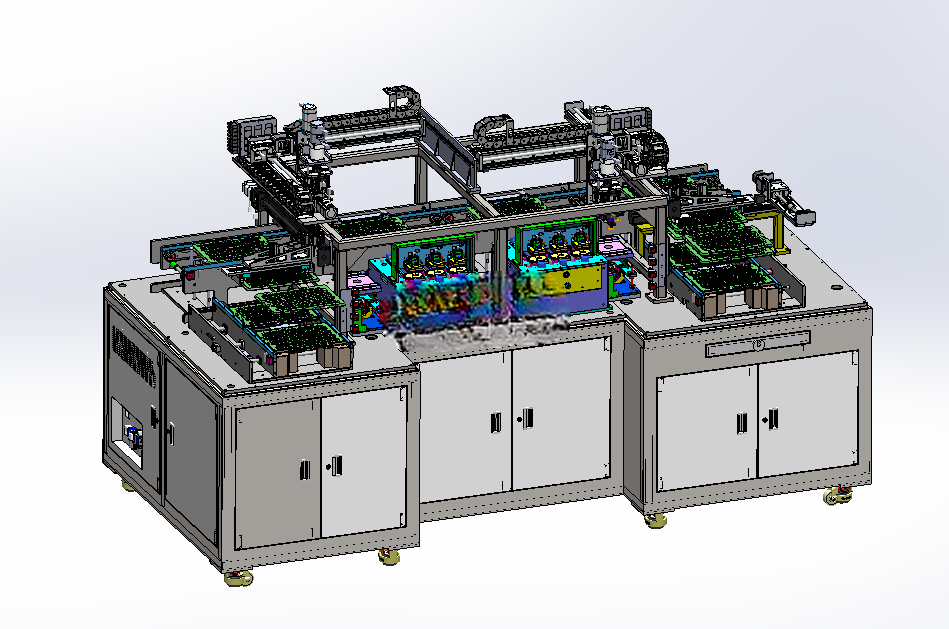

　　上下料模块采用平送轨道对接产线，工件从轨道流入后由定位气缸完成精准定位，测试完成后根据视觉检测和电性能测试的结果，由抛料机构将不合格品自动分流到对应料盒，合格品直接流向下一工位，整套流程无需人工介入。视觉检测模块集成在测试舱内部，在电性能测试的同步完成工件外观、连接器pin针状态的检测，避免单独设置视觉工位带来的节拍浪费，同时视觉数据可以和电性能测试数据绑定存储，方便后续质量追溯。

　　从安装边界来看，设备底部配置可调脚轮与支撑脚杯，无需额外预埋安装基础，就位后调整脚杯水平即可对接产线，设备侧面预留气源、电源接口，对接时仅需接入0.5-0.7MPa的压缩空气与220V交流电源即可运行，整体占地面积控制在1.2米长、0.8米宽的范围内，不会占用过多产线空间，设备顶部预留的扩展安装位可以根据后续产品迭代需求，增加扫码、激光打标等附加功能模块，不需要对主体结构做大规模改动。在结构设计阶段，测试舱的门体采用了密封胶条设计，减少车间粉尘进入测试区污染探针和镜头，下部电气舱的走线全部采用拖链防护，避免长期运行过程中线缆磨损导致的信号中断，气动元件全部选用标准件，后续维护更换不需要定制加工，降低运维成本。
