户外货场散料装卸用龙门起重设备结构

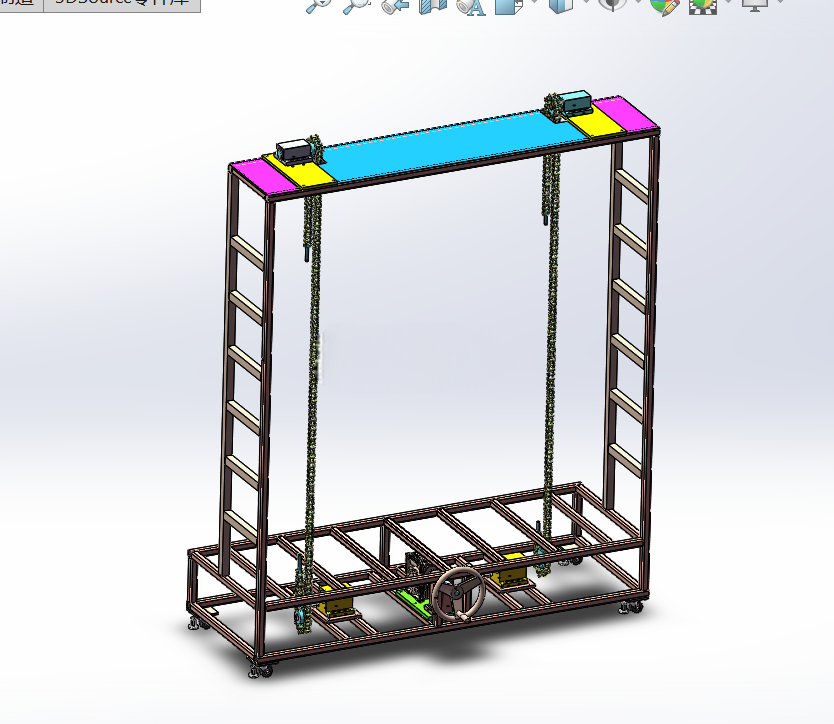

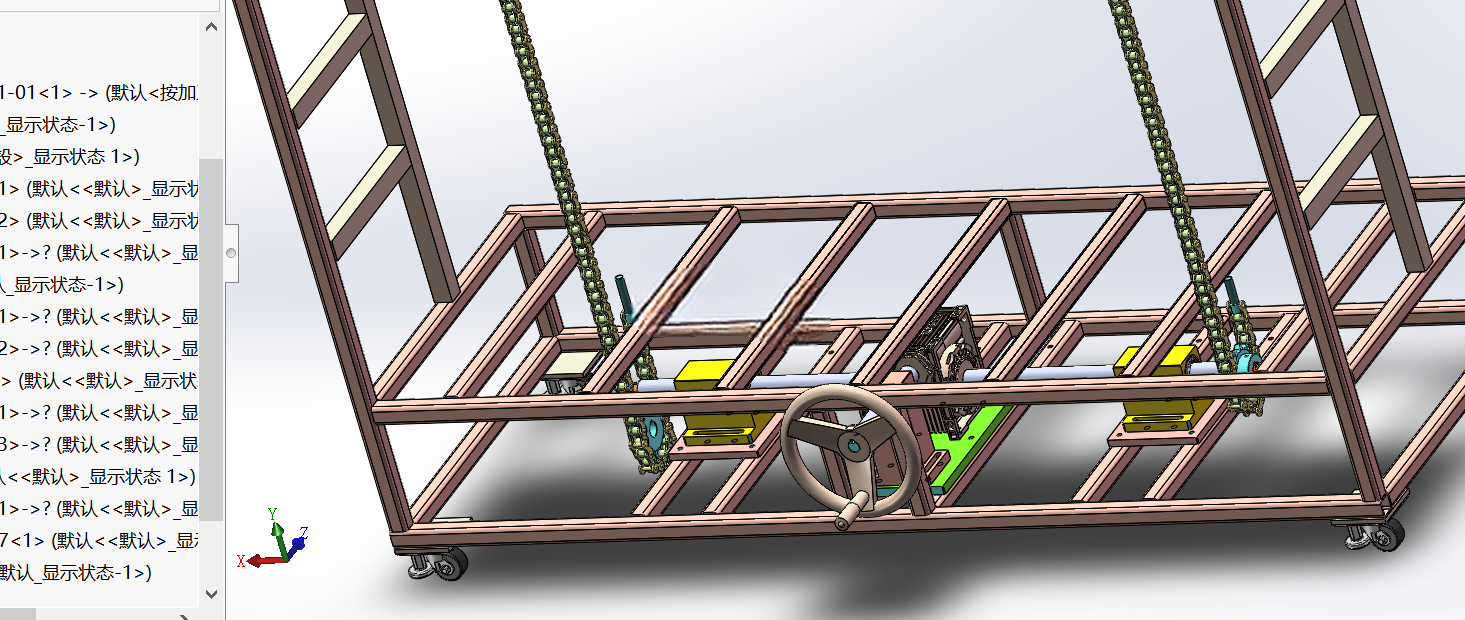

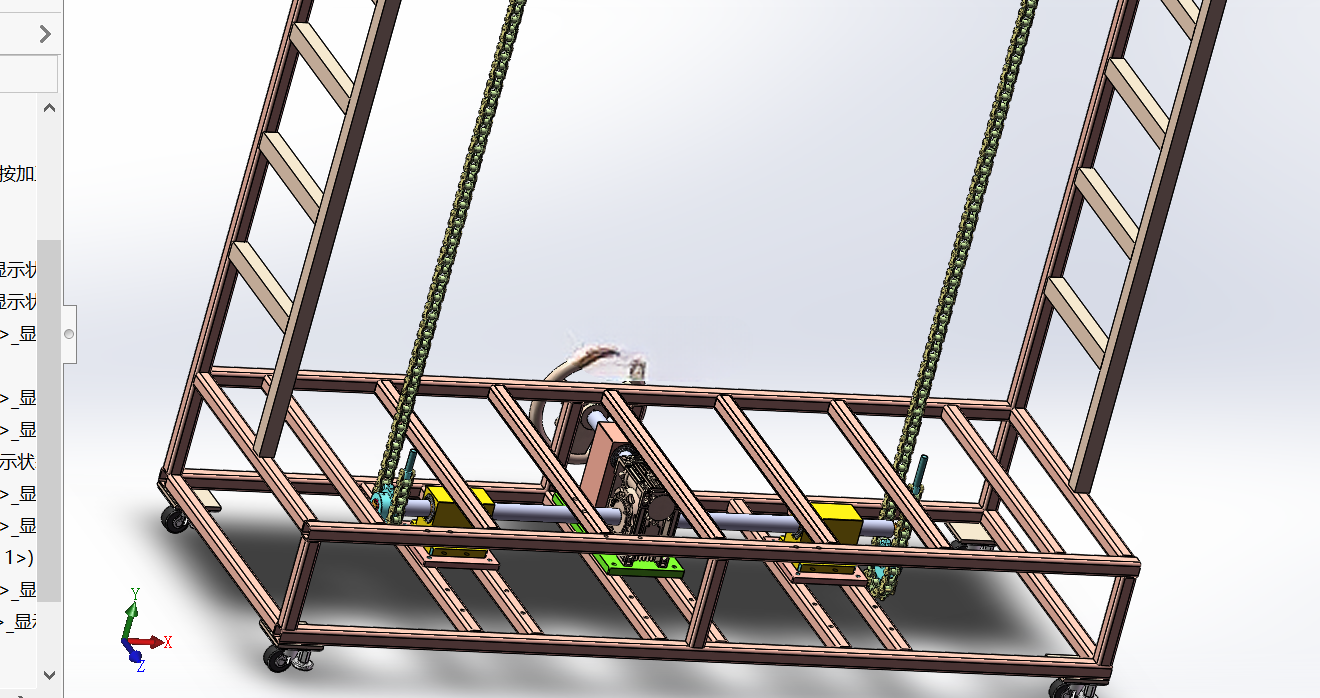

　　从整体结构布局来看，设备采用框架式龙门承载结构，底部是矩形的焊接底架，作为整个设备的承载基座，底架采用型钢拼接的桁架式结构，在保证整体刚性的前提下尽可能降低自重，避免移动时需要过大的驱动力，底架的边框预留了驱动组件、传动部件的安装位，手轮驱动的传动机构布置在底架中部位置，操作人员站在地面即可完成设备的移动微调，不需要额外配置复杂的电控行走系统，对于作业频次中等、预算有限的中小型货场来说，维护成本更低。两侧的立式立柱采用矩形型钢焊接成型，立柱外侧设置了爬梯结构，方便后期维护人员攀爬至顶部横梁位置检修起升机构，立柱的内侧预留了起升链条的运行导向空间，避免起升过程中吊具出现大幅晃动，保证吊装作业的稳定性。这款起重设备的结构设计，核心瞄准室外露天货场、料场的散货与件货装卸转运需求，在港口散货堆场、工矿企业原料存储区这类场地开阔、作业覆盖范围要求大的场景中适配性极强。区别于车间内固定轨道的桥式起重设备，该结构底部设置了可移动的脚轮组件，无需预埋固定轨道，能根据货堆的分布灵活调整作业站位，对于场地利用率要求高、货位经常调整的散料堆场来说，能省去轨道铺设的土建成本，也不会因为固定轨道限制堆场的货位规划。

　　顶部的横梁采用分段式拼接设计，两端的端部分别布置了起升驱动单元，双吊点的起升布局可以适配长度较长、重量分布不均的件货吊装，避免单吊点起升时货物倾斜，横梁的顶面做了分区的安装位设计，不同颜色的区域对应驱动电机、传动组件、限位部件的安装位置，在建模阶段就明确了各部件的安装边界，能减少后续生产装配时的对位误差。起升机构采用链条传动的形式，相比钢丝绳传动，链条传动的定位精度更高，在散货吊装时不会因为钢丝绳的弹性形变出现吊载下滑的问题，链条的下端连接吊具安装位，可以根据作业需求更换吊钩、抓斗等不同吊具，既能装卸成件的包装货物，也能搭配抓斗完成散煤、砂石这类散料的抓取作业。

　　设计过程中充分考虑了室外作业的环境特性，整体框架的型钢连接处都做了倒角过渡，避免应力集中，同时预留了防腐涂层的施工间隙，方便后期做镀锌或者喷塑处理，应对室外雨淋、粉尘大的作业环境。设备的安装边界也做了充分的考量，整体宽度可以根据常规货场的通道宽度调整，高度适配常见的散货堆高上限，底部脚轮的承载能力经过校核，满载状态下移动不会出现结构变形，两侧立柱的间距预留了足够的作业净空，常规尺寸的货运车辆可以直接开到龙门架下方完成装卸货，不需要额外调整车辆位置，能大幅提升货场的装卸效率。

　　不同于大型港口的重型岸桥或者场桥，这款轻量化的龙门起重结构更偏向中小型货场的灵活作业需求，没有冗余的复杂功能，所有结构设计都围绕实用、易维护、低成本的核心诉求，在三维建模阶段就对各部件的干涉情况做了全面校验，比如起升链条上下运行时不会和立柱、底架产生剐蹭，手轮驱动的传动机构转动时不会和底架上的其他部件产生干涉，爬梯的踏步间距符合人工攀爬的人机工程要求，顶部横梁的检修空间预留足够，维护人员在顶部作业时有足够的操作空间。对于结构设计从业者来说，这款模型的框架受力传递路径清晰，从吊载的重量通过链条传递到顶部横梁，再通过两侧立柱传递到底部框架，最终通过脚轮传递到地面，各部分的型材选型都对应了受力大小，没有过度设计造成的材料浪费，也不会因为选型不足导致结构刚性不够，是中小型起重设备轻量化设计的典型参考结构。
