多自由度柔性作业小型机械臂结构设计

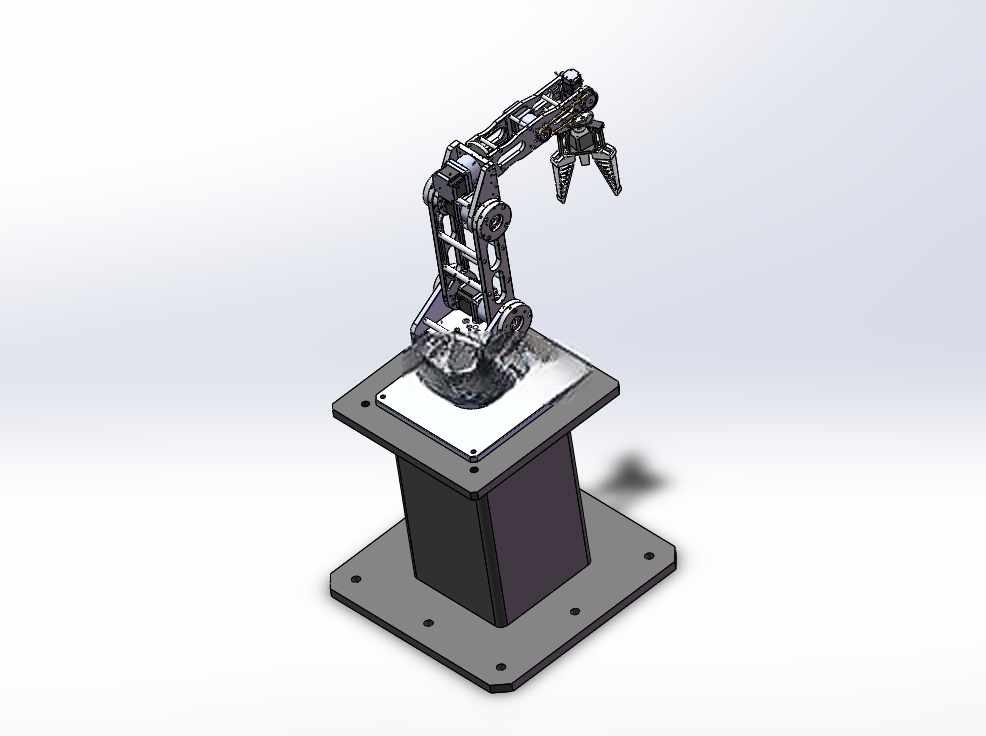

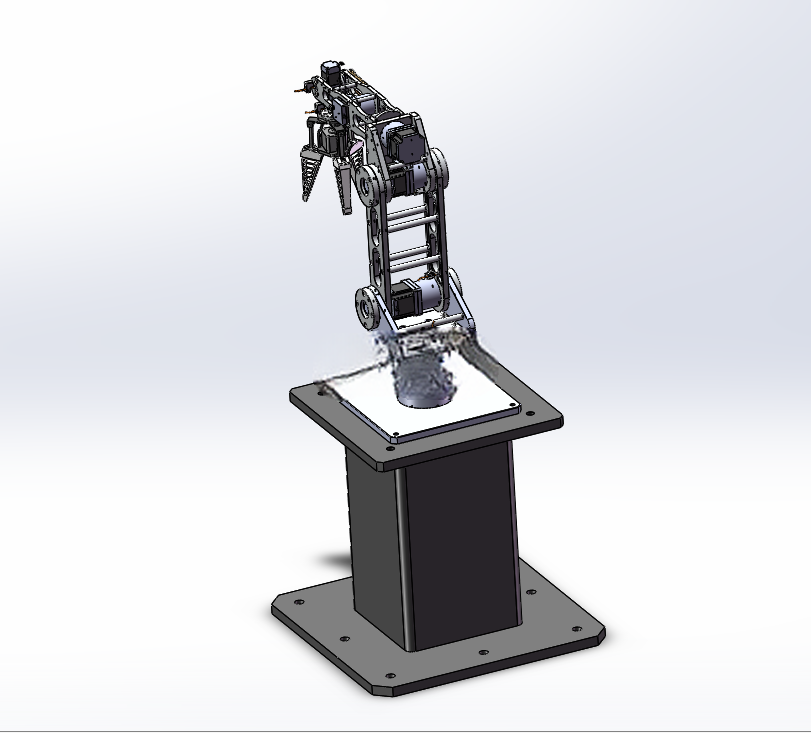

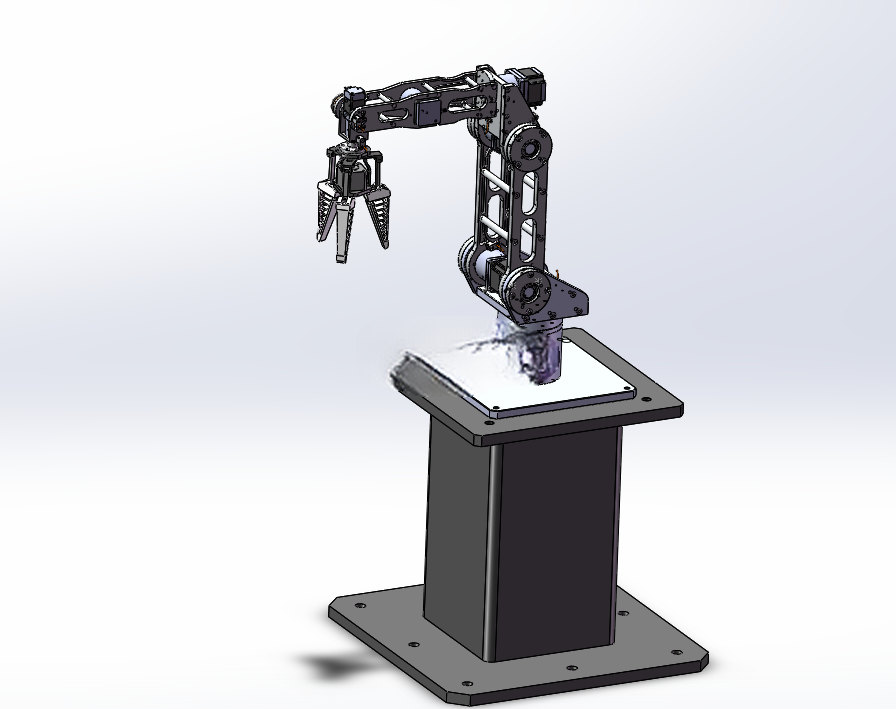

　　在3C电子小件分拣、实验室样本转运、小型五金件上下料这类对作业空间要求严苛、负载需求在5kg以内的场景里，大型六轴工业机器人往往存在安装空间冗余、投入成本过高的问题，这款小型柔性作业机械臂正是针对这类细分工况开发的执行端设备。从结构布局来看，整机采用立柱式安装方案，底部方形安装法兰预设了8个均布的沉头固定孔，可直接通过膨胀螺栓固定在车间地面、工作台架或者配套的移动小车上，安装底座的对角线安装孔距控制在420mm范围内，不需要对原有作业台面做大规模改造，单块12mm厚的钢板台面即可满足安装强度要求，底座上方的立柱腔体预留了走线空间，所有关节的动力线、编码器线都可以从腔体内部穿引到下方的电控柜，避免作业过程中管线与周边设备发生剐蹭。

　　臂体的关节配置采用了类似人体手臂的运动逻辑，腰座关节负责水平方向的回转动作，可实现±170°的转动范围，能够覆盖以底座中心为圆心、半径800mm的扇形作业区域；大臂与小臂的关节采用平行四边形连杆辅助传动结构，这种设计的优势在于可以将小臂驱动电机的安装位置后移到腰座附近，有效降低臂体前端的运动惯量，提升高速往复运动时的稳定性，腕部设置了两个正交的转动关节，末端可搭配气动夹爪、真空吸盘、小型电磁铁等不同执行器，适配不同材质、不同形状工件的抓取需求，比如针对表面光滑的塑料件可以更换真空吸盘，针对带孔的五金件可以使用涨紧式夹爪，针对铁质冲压件则可以搭配电磁吸盘。

　　从设计细节上看，所有关节的转动副都采用了深沟球轴承搭配交叉滚子轴承的组合支撑方案，既可以承受径向的抓取负载，也能抵消臂体伸展时产生的倾覆力矩，关节处的传动采用同步带加谐波减速器的组合，同步带负责将电机输出的动力传递到减速器输入端，同时可以通过张紧结构调整传动间隙，谐波减速器则提供足够的减速比，保证末端定位精度控制在±0.2mm以内，满足小件装配、码垛的精度要求。臂体的连杆部分采用铝合金板材铣削加工成型，在保证结构强度的前提下尽可能降低自重，整机空载重量控制在28kg左右，不需要额外的起重设备，两名操作人员即可完成安装移位。

　　在实际应用中，这款机械臂可以搭配简易的PLC控制系统或者运动控制卡使用，通过示教编程即可完成固定轨迹的重复作业，比如在小型注塑机旁完成取件、剪水口、码垛的工序，在装配工位完成螺丝锁付前的工件上料动作，在包装工位完成小盒产品的装箱转运，相比人工操作，它可以24小时连续运行，不会因为疲劳出现作业精度下降的问题，同时可以在粉尘、轻微油污的环境下稳定工作，降低恶劣工位的人员配置压力。设计过程中也充分考虑了维护便利性，每个关节的外侧都预留了检修盖板，拆开盖板即可完成同步带张紧、润滑脂加注等日常维护操作，不需要将整个臂体拆解，末端执行器的安装法兰采用标准的ISO 9409-1-40-4-M6接口，市面上主流的小型末端执行器都可以直接安装，不需要额外做转接法兰设计。

　　整机的最大伸展高度为1100mm，最低作业位置距离安装面150mm，能够覆盖常规工作台面从底层料架到上层输送线的高度范围，运动过程中臂体的最大外轮廓回转半径为450mm，在多台设备并排布置时，设备之间的预留间距只需要控制在1000mm以上即可避免运动干涉，适合在紧凑型的自动化产线中密集布置。关节的驱动电机采用低压伺服方案，供电电压为24V/48V可选，搭配抱闸装置，在设备突然断电的情况下臂体不会因为自重下落，避免砸坏工件或者造成设备损坏，臂体表面做了阳极氧化处理，在普通车间环境下不需要额外做防锈防护，日常只需要定期擦拭表面灰尘即可。
