手动砂轮裁切设备结构设计方案

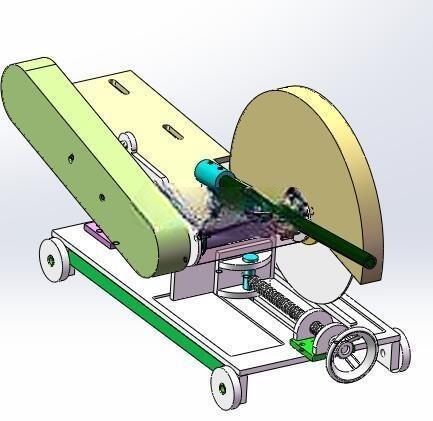

　　这款手动砂轮裁切设备主要面向小型长条类工件的批量裁切加工场景，在五金加工、小零件下料、型材修配等车间工位中应用广泛，尤其适配小批量多批次的工件裁切需求，无需复杂的电控接线与气源配套，仅靠人工操作即可完成裁切作业，对场地配套条件要求极低，适合小型加工户、维修车间、工装试制工位使用。设备整体采用卧式布局结构，核心裁切单元为高速旋转的砂轮片，通过手动进给手轮驱动工件夹持台完成进给动作，进给行程通过手轮的转动圈数可实现精准控制，手轮端配套刻度标识，操作人员可根据裁切深度需求调整进给量，避免单次进给量过大导致砂轮崩裂或者工件裁切端面出现崩边缺陷。

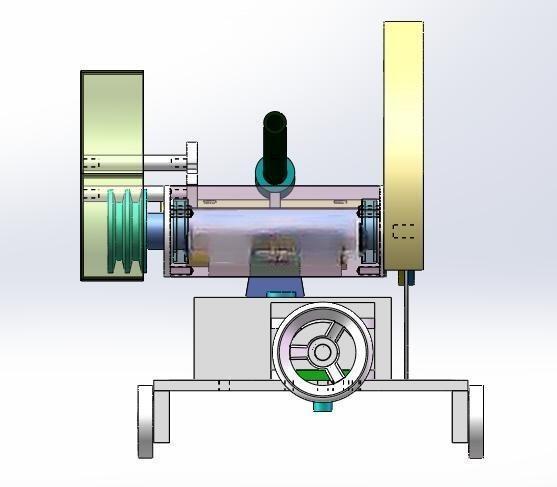

　　从结构设计逻辑来看，设备的动力单元与砂轮主轴做了同轴度优化设计，主轴轴承座采用双列深沟球轴承配对安装，可抵消砂轮高速旋转时产生的径向跳动，保证裁切端面的平面度公差控制在合理范围内，减少后续工件端面修磨的工序时长。设备的机架部分采用方管焊接框架结构，底部设置四个可调支撑脚，可根据安装地面的平整度调整设备水平度，避免高速运转时出现整机共振问题，安装时仅需预留设备长宽方向各100mm的操作维护空间即可，无需额外做地基固定，整体占地面积不足0.8平方米，可直接放置在常规工作台面上使用，也可配套独立支架落地安装。设备的安全防护设计上，砂轮片外侧设置半包围式防护挡板，可阻挡裁切过程中产生的火花与磨屑飞溅，防护挡板采用可拆卸式结构，方便后期更换砂轮片时快速拆装，挡板的开口角度仅预留裁切作业所需的最小范围，最大化降低操作安全风险。工件夹持机构采用快速夹钳配合V型定位块的结构，可适配不同截面形状的长条类工件，无论是圆形棒料、方形型材还是扁条状工件，都可以通过调整夹钳位置实现快速装夹，装夹定位基准统一，可保证同批次工件的裁切长度一致性。

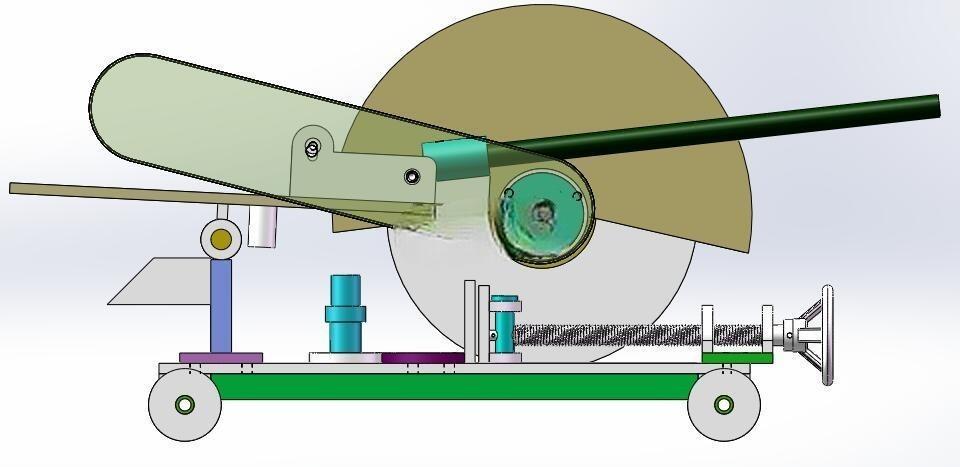

　　手动进给机构采用梯形丝杠传动，具备自锁特性，当操作人员停止转动手轮时，进给台不会因为砂轮的切削反作用力出现回退问题，操作过程中无需额外设置锁紧机构，简化了操作步骤，梯形丝杠的导程设置为2mm，操作人员转动手轮时可获得合适的进给手感，既不会因为导程过大导致进给速度过快打坏砂轮，也不会因为导程过小导致进给效率过低。设备的动力单元安装在机架后侧，通过带传动将动力传递到砂轮主轴，带传动结构可起到过载保护作用，当裁切进给量过大导致负载超出阈值时，传动带会出现打滑，避免电机堵转烧毁，同时带传动的减震效果可降低动力单元运转时的振动传递到主轴端，进一步提升裁切稳定性。

　　从安装边界来看，设备整体高度控制在1.2米以内，操作人员站立作业时手臂自然下垂即可触及进给手轮与夹钳操作手柄，符合人体工程学设计，长时间作业也不易产生疲劳。设备的砂轮片更换操作无需复杂专用工具，仅需松开主轴端的锁紧螺母即可完成砂轮片拆装，日常维护仅需定期给梯形丝杠与导轨加注润滑脂、检查传动带张紧度即可，维护成本极低。这款设备的结构设计充分考虑了小型加工场景的实际使用痛点，没有冗余的功能结构，所有结构设计都围绕裁切作业的稳定性、操作便捷性、安全性三个核心维度展开，所有零部件的选型都优先选用通用标准件，后期更换配件无需定制，可直接从五金市场采购适配，大幅降低了设备的全生命周期使用成本。在实际使用过程中，操作人员可根据工件材质选择对应粒度的砂轮片，适配金属型材、硬质塑料、复合材料等多种材质的长条工件裁切作业，通用性较强，对于没有自动化裁切设备配套的小型加工场景来说，是一款实用性极强的下料裁切设备。
