HDMI射频性能测试屏蔽机柜结构

　　这套测试设备的核心应用场景覆盖消费电子、无线通讯类产品的量产前射频性能验证环节，日常产线抽检、实验室型式试验都能适配，针对手机、无线路由器、蓝牙外设、WLAN模组、GPS终端这类带无线收发功能的产品，可完成功率校准、接收灵敏度测试、EMI/EMC合规性预测试、RF耦合功能验证等多类测试项目。从结构设计逻辑来看，设备采用立式双层屏蔽腔体结构，外层为厚冷轧钢板折弯焊接成型的机架，内层贴覆吸波材料实现电磁屏蔽，避免外界环境电磁信号干扰测试结果，同时也防止测试过程中设备自身发射的信号对外界产生电磁污染。

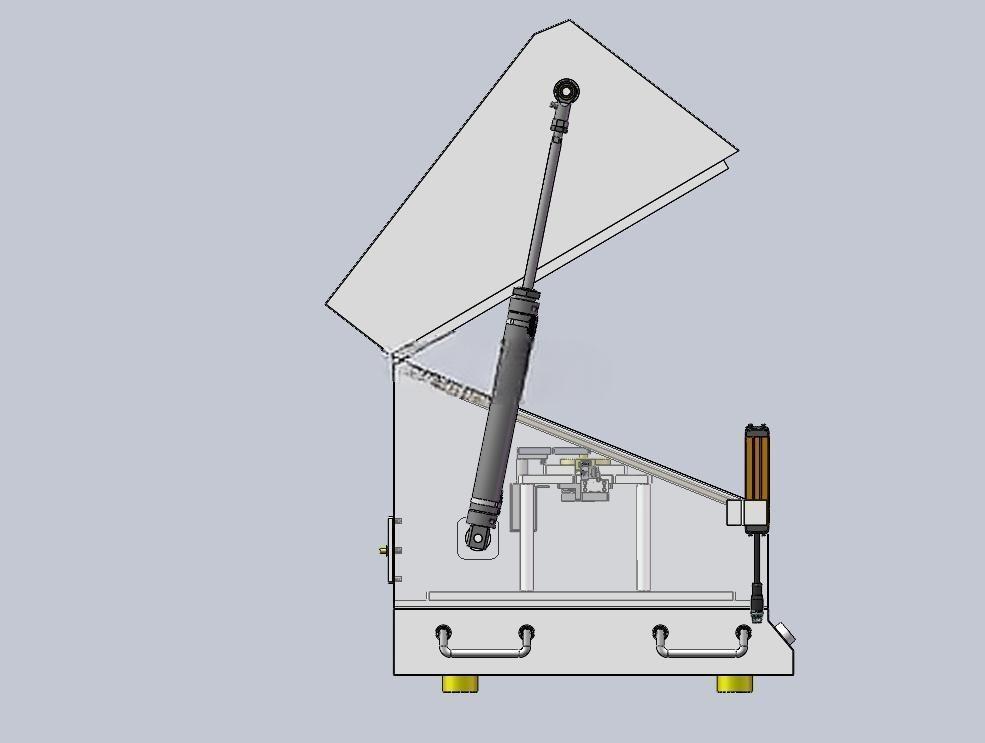

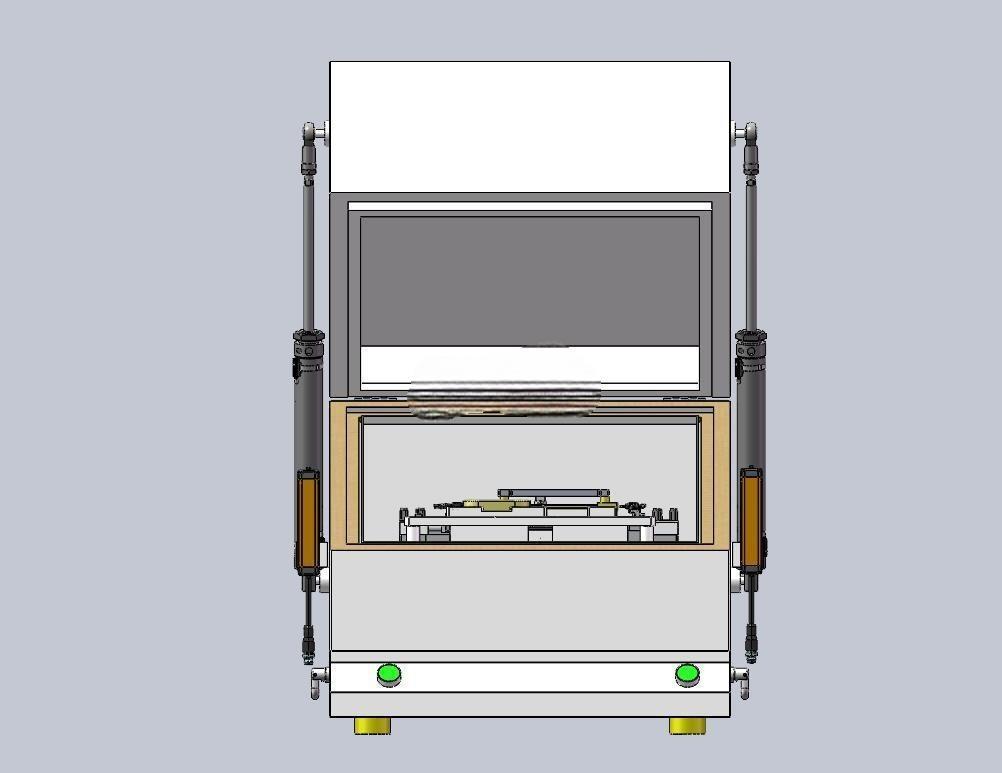

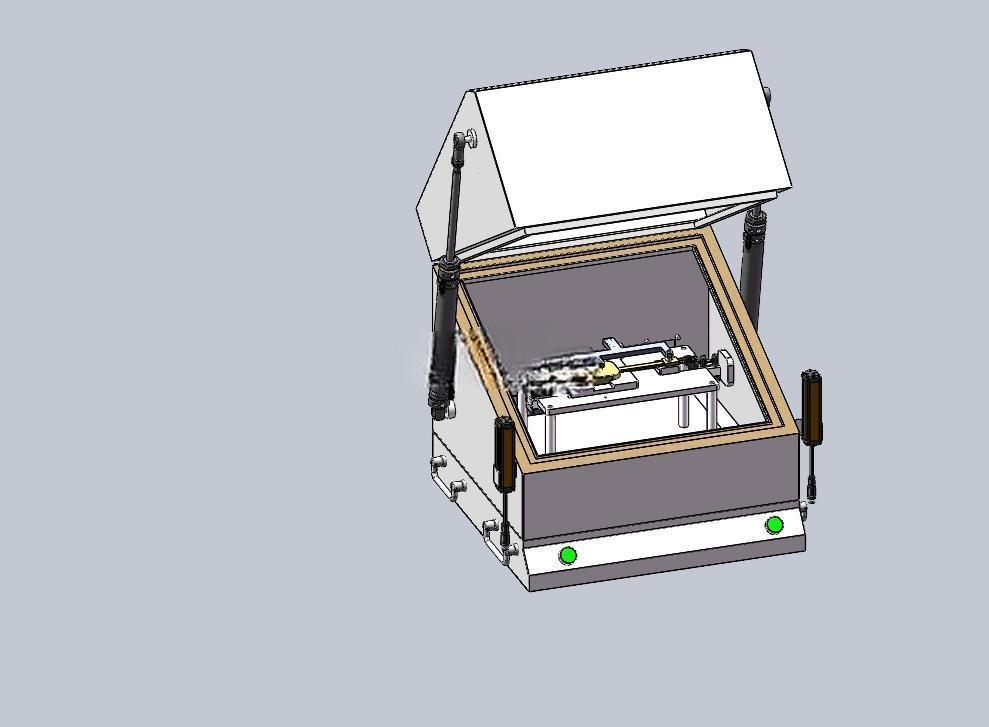

　　腔体开合采用双侧气弹簧辅助支撑结构，开合过程阻尼均匀，上盖开启后可自动保持在最大开度位置，方便操作人员取放待测产品，关闭时气弹簧提供缓冲，避免刚性碰撞损伤腔体屏蔽密封面。腔体正面下方设置两个绿色启动按钮，采用双手启动的安全逻辑，只有两个按钮同时按下时设备才会执行测试流程，防止操作人员误操作导致的夹手风险，底部配置可调脚杯，可根据地面平整度调整设备水平度，保证腔体闭合时密封面完全贴合，屏蔽效能满足常规射频测试的要求。内部测试工位设置可更换的产品定位载板，针对不同尺寸的待测产品，只需更换对应载板即可快速切换测试品类，载板下方预留测试探针、射频线的走线空间，所有走线都通过腔体侧壁的专用滤波接口引出，避免走线破坏腔体屏蔽效能。

　　设备的安装边界需要考虑后方预留至少150mm的散热与走线空间，左右两侧预留300mm的操作维护空间，设备整体高度适配站立操作的人体工学高度，操作人员无需弯腰即可完成取放产品、启动测试的全流程操作。从结构细节来看，腔体开合处采用导电泡棉连续密封，所有接缝处都做导电氧化处理，保证整个屏蔽腔体的电气连续性，屏蔽效能在常用的无线通讯频段可达到80dB以上，满足绝大多数民用无线产品的测试屏蔽要求。双侧的导向柱采用直线轴承配合光轴的结构，保证上盖开合过程中无偏摆，密封面受力均匀，不会出现局部间隙过大导致的屏蔽效能下降问题。

　　设备下部的电气仓预留了工控机、射频测试仪、开关矩阵的安装位置，所有电气元件都分层安装在导轨上，方便后期维护更换，电气仓门板设置散热通风孔，通风孔处加装波导通风窗，既保证散热通风量，又不会泄露电磁信号。在实际产线应用中，这类设备通常对接MES系统，测试数据可自动上传存储，实现测试结果的可追溯，设备的测试节拍可根据不同产品的测试项调整，常规单产品测试周期在15-30秒之间，可满足中小批量量产的测试需求。设计过程中重点考虑了操作安全性与维护便捷性，所有运动部件都做了防夹手设计，外露的气弹簧、导向柱都设置了防护套，避免操作人员误触运动部件，易损件如导电泡棉、启动按钮都采用标准件，采购替换方便，降低设备后期的维护成本。腔体内部的吸波材料采用耐高温、不易掉屑的材质，长期使用不会产生粉尘污染待测产品，也不会因为测试过程中的轻微发热产生异味或性能衰减。
