工业级宽幅喷画打印设备结构设计

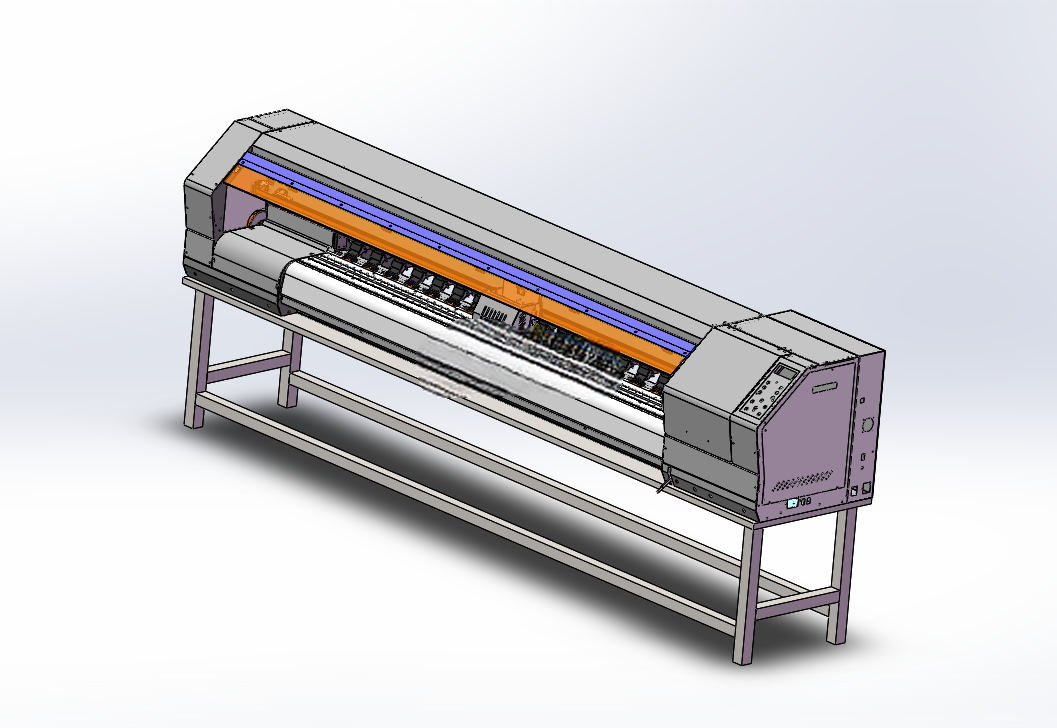

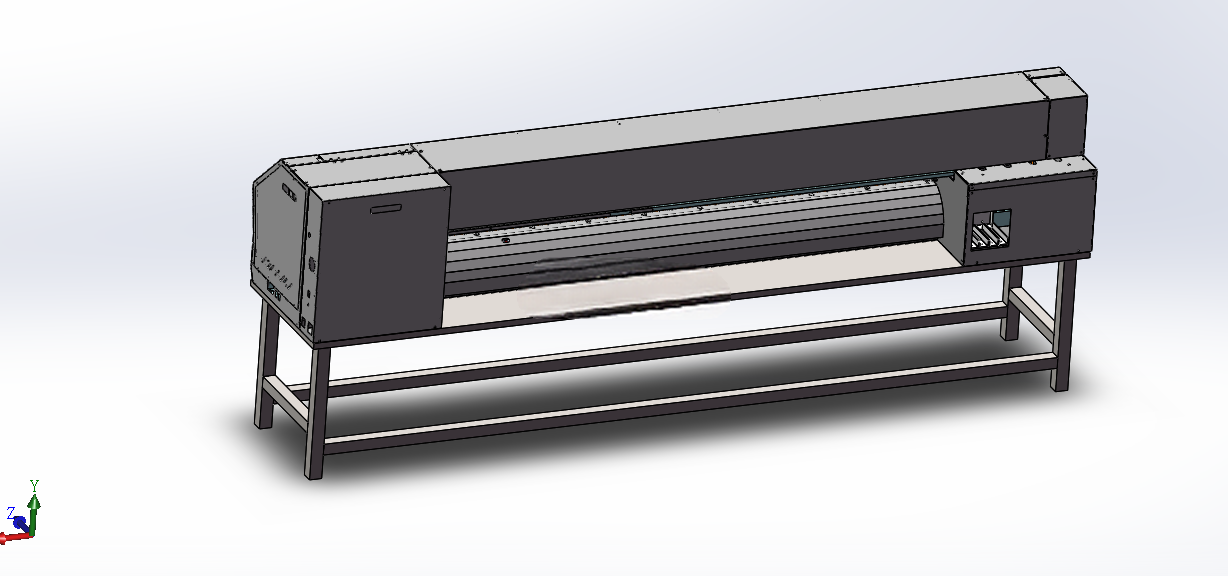

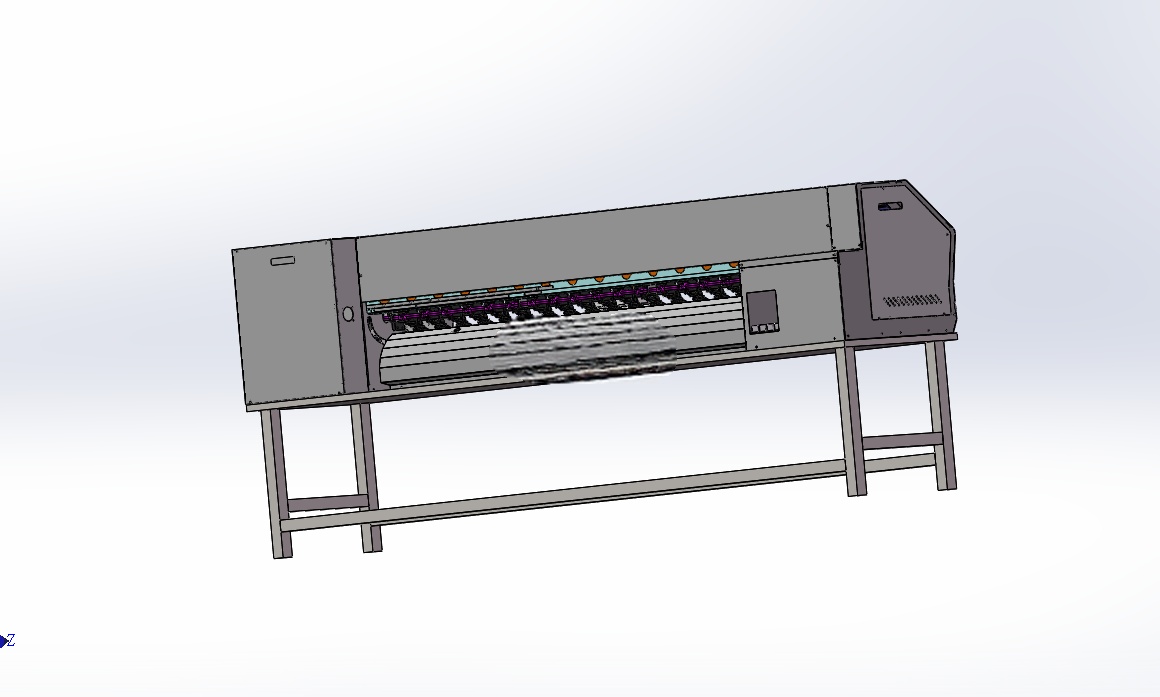

　　这款宽幅喷印设备的结构设计，首先要匹配广告加工、建材饰面、纺织印花等批量生产场景的连续作业需求，这类场景普遍面临长幅介质输出后易褶皱、剐蹭蹭脏、收卷不齐的痛点，很多传统喷印设备只关注喷头走纸精度，忽略了印后介质的收纳防护，实际生产中经常因为收料环节的问题导致整批印品报废，返工成本居高不下。从结构布局来看，设备采用分体式机架承载设计，底部采用方管焊接的框架式支撑结构，支腿高度预留了操作人员站立作业的操作空间，同时底部横梁做了加厚处理，抵消长幅横梁在喷头往复运动时产生的共振，避免因为机架震颤导致的喷印错位、画面重影问题。

　　设备的核心喷印腔体采用封闭式钣金外壳设计，一方面可以阻隔车间环境中的粉尘飘落污染喷头喷孔，另一方面也能将走纸辊组、传动皮带等运动部件封闭在内，降低作业过程中的安全隐患，外壳侧面预留了快拆检修口，日常维护喷头、更换耗材时不需要整体拆解外壳，能大幅缩短停机维护的时间。走纸机构采用多根平行排布的胶辊组合设计，进纸端的胶辊做了防滑滚花处理，适配不同厚度的喷绘布、相纸、PVC膜等介质，走纸路径上设置了多组压纸轮，保证介质在走纸过程中始终保持平整张紧状态，避免因为介质松弛导致的喷头剐蹭、画面拉伸变形问题。

　　印后收纳部分是这款结构设计的核心优化点，在喷印腔体的出料端设置了水平延伸的承托平台，平台表面做了低摩擦的光滑处理，刚完成喷印的介质输出后首先落在承托平台上自然晾干，不会直接垂落褶皱，承托平台下方预留了足够的空间，可以根据生产需求选配收卷机构或者接料托盘，适配卷材连续印刷和单张板材印刷两种不同的作业模式。从安装边界来看，设备整体长度匹配常规1.8米幅宽的喷印需求，宽度方向预留了两侧操作维护的空间，安装时只需要保证地面水平度偏差在允许范围内，不需要额外做预埋基础，普通生产车间的硬化地面即可满足安装要求，设备的进料端和出料端都预留了介质延伸的空间，不需要额外搭建辅助支架即可完成长幅介质的输送。

　　设计过程中充分考虑了操作的便捷性，设备的控制端设置在出料侧的操作盒内，操作人员站在出料端即可完成参数调整、启停控制，同时可以直观观察印品的输出质量，出现问题可以第一时间停机调整，减少废品产生。设备的传动部分采用模块化设计，走纸传动、喷头往复传动分别采用独立的动力单元，后期如果出现部件磨损，可以单独拆解更换对应的模块，不需要整体拆解设备主体，降低后期的维护成本。整体结构没有冗余的复杂设计，所有受力部件都做了对应的强度校核，机架焊接后做了去应力处理，长期使用不会出现变形偏移，能够满足三班倒连续生产的强度要求，喷印过程中介质走行平稳，印后收纳有序，从结构层面解决了传统宽幅喷印设备印后易损、操作繁琐的问题，适配各类批量喷印生产场景的使用需求。
