大吸盘抓手工业搬运机械臂结构设计

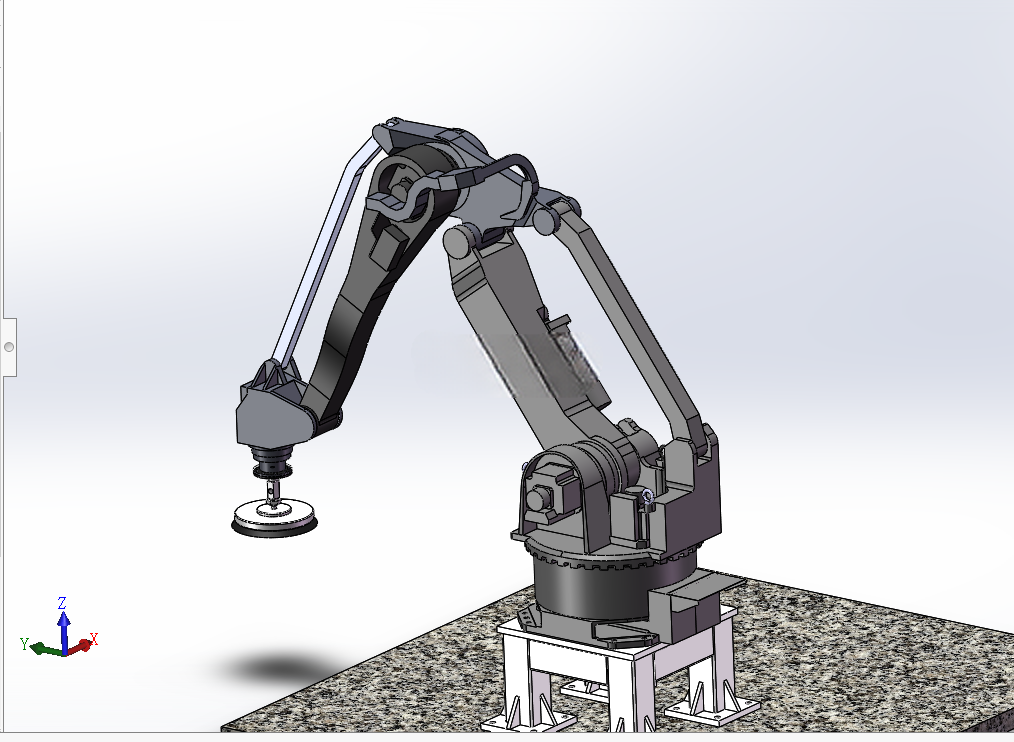

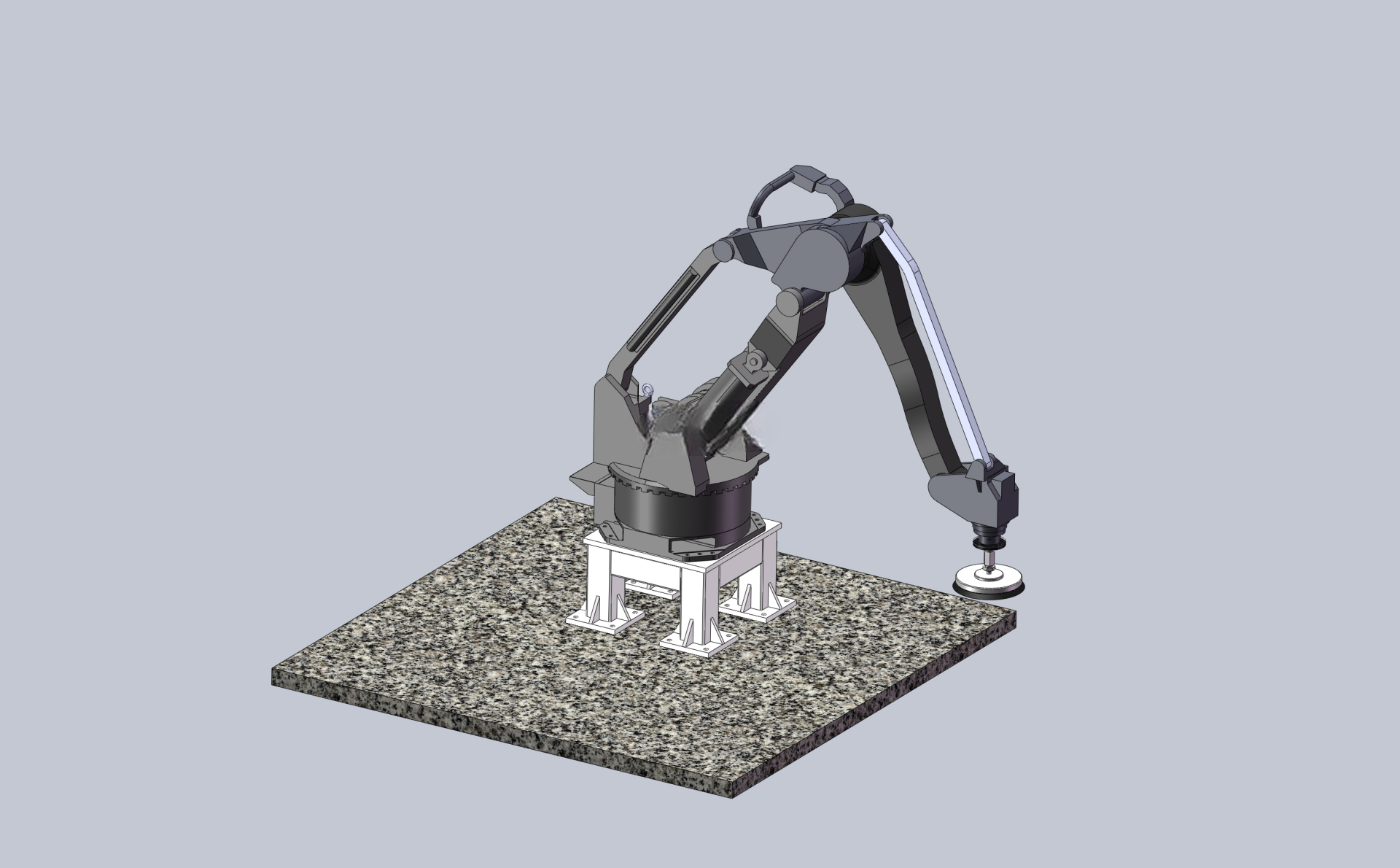

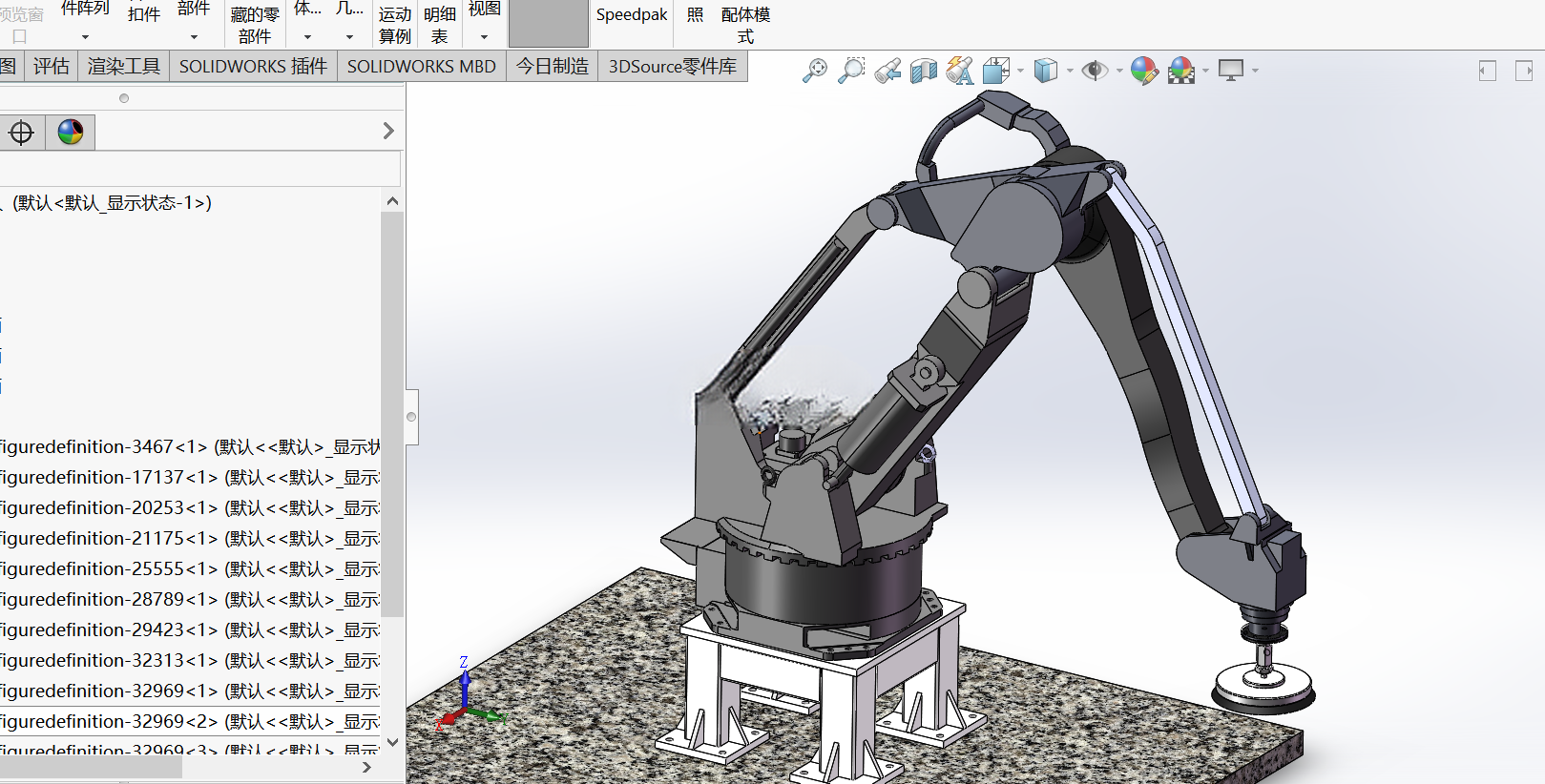

　　这款多关节旋转式搬运机械臂，核心定位是面向平面类、规整小件物料的自动化移载作业，在3C电子面板转运、玻璃深加工上下料、电商仓储小件分拣、亚克力板材裁切上下料、包装线码垛等场景中，都能适配对应的工位节拍需求。从结构设计逻辑来看，整机采用关节型串联构型，底座为铸铁材质一体式安装座，通过膨胀螺栓与地面或设备安装台架刚性连接，底座内部集成回转支承结构，可实现整臂360度水平方向回转，回转动作由伺服电机搭配谐波减速器驱动，重复定位精度控制在±0.2mm以内，满足常规搬运工位的定位要求。

　　大臂与小臂采用箱型焊接结构，内部预留线缆走线通道，所有动力线缆、信号线缆均从关节内部穿设，避免外部走线在往复运动中出现拉扯磨损，也能减少车间粉尘、切削液对线缆的侵蚀。臂身关节处采用伺服电机搭配RV减速器的传动方案，相比普通齿轮传动，背隙更小、传动刚性更强，在满负载运行时不会出现臂身抖动的问题，末端负载设计为15kg，可覆盖绝大多数平面类轻质物料的搬运需求。末端执行器选用大直径真空吸盘抓手，吸盘采用丁腈橡胶材质，接触面做了防滑纹理处理，搭配真空发生器产生负压，可稳定吸附表面平整的玻璃、亚克力板、纸箱、塑料壳体等物料，不会对物料表面造成划伤；针对不同的作业场景，末端法兰预留了标准安装接口，无需改动臂身结构即可更换夹爪、磁吸抓手等不同执行器，适配异形件、金属件等不同物料的抓取需求。

　　从安装边界来看，整机安装时需要预留直径2.2m的水平作业空间，垂直方向作业范围覆盖地面以上0.4m到2.1m的区间，底座安装平面的平面度要求不大于0.1mm/m，避免长期运行出现底座沉降导致的臂身运动精度偏差。气路与电路接口均设置在底座侧面，方便车间现场布线布管，气路预留φ8mm快插接口，适配工厂常规0.5-0.7MPa的压缩空气气源，电路接口预留标准工业连接器，可直接对接生产线PLC控制系统，支持IO信号通讯与总线通讯两种模式，方便集成到现有自动化生产线中。在实际工况适配中，臂身运动速度可根据工位节拍做分段调整，水平回转最大速度为120°/s，小臂俯仰最大速度为90°/s，末端升降最大速度为0.8m/s，在高速运行时，驱动系统会自动加减速，避免启停冲击导致物料脱落。臂身表面做了喷塑处理，可适配车间内轻度粉尘、少量切削液飞溅的作业环境，关键关节处设置了双唇密封圈，可阻挡粉尘进入减速器内部，延长核心传动部件的使用寿命。

　　针对不同的安装场景，这款机械臂既可以落地式安装在车间地面，也可以搭配加高座安装在生产线侧边的台架上，适配不同高度的生产线对接需求，比如在玻璃裁切工位，可将机械臂安装在裁切台与中转台之间，完成裁切完成后的玻璃片自动取放，替代人工搬运过程中容易出现的玻璃划伤、边角磕碰问题；在电商仓储分拣场景中，可搭配视觉识别系统，完成快递小件的自动扫码、分拣、码放，相比人工分拣效率提升2倍以上，且可24小时连续运行。设计过程中对臂身的受力做了有限元仿真校核，在满负载伸出到最大作业半径时，臂身最大变形量不超过0.3mm，不会因为臂身变形导致吸盘抓取位置偏差，所有关节的轴承选型都按照10年使用寿命做了载荷校核，日常维护仅需要定期补充润滑脂即可，维护成本较低。
