海绵条双面胶贴附对称式铝型材工装设备

　　在消费电子配件、家居软装、汽车内饰件的批量生产环节里，窄幅长条海绵基材的背胶工序一直是效率瓶颈——这类海绵条宽度多在10-50mm区间，长度从300mm到1200mm不等，质地偏软易变形，纯手工贴双面胶容易出现褶皱、偏斜、胶面贴合不实的问题，而全自动背胶设备针对小批量多规格的生产场景换型成本过高，这套对称式双工位贴附工装就是为了填补半自动人工辅助生产的空白而设计的。

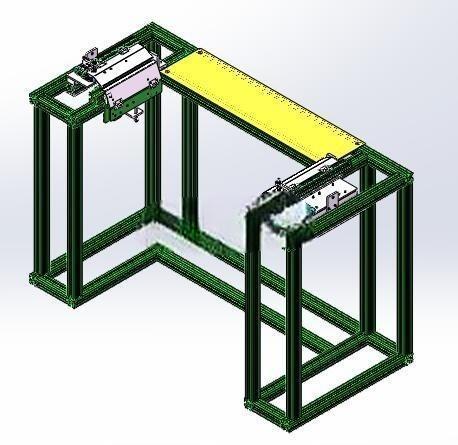

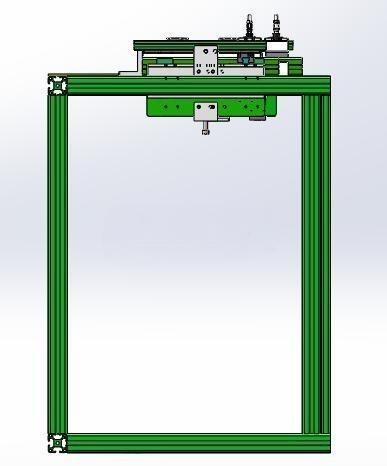

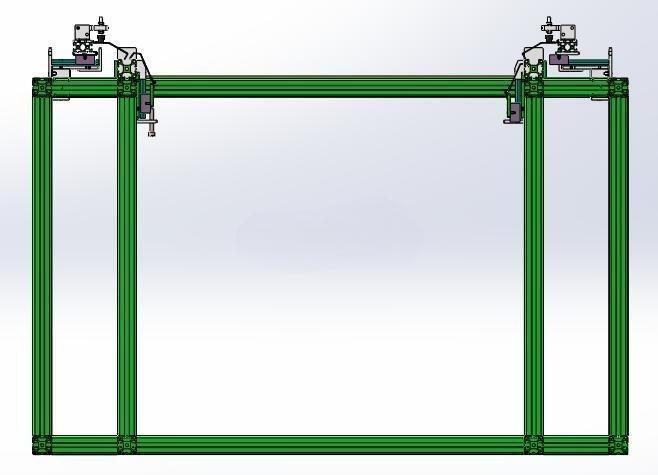

　　整套设备采用L型布局的铝型材机架搭建，机架选用4040标准工业铝型材拼接，整体占地边界控制在长2200mm、宽1600mm、高850mm的范围内，刚好适配常规车间1.2m宽的工位通道摆放要求，机架底部预留M12可调脚杯安装位，可根据地面平整度调整设备水平度，避免长期使用出现机架变形影响工装定位精度。设备中间预留600mm宽的人工操作站位，两侧对称布置完全相同的贴附工作位，这种设计可以让一名操作人员同时兼顾两个工位的上下料操作，在一侧工位完成压合作业的间隙，操作人员可以在另一侧完成海绵条的上料固定，相比单工位工装能减少40%左右的人工等待时间，适配单人每小时120-150件的生产节拍。

　　每个工作位都配置了快速夹压紧机构，夹座位置可沿机架上的T型槽横向调整，适配不同宽度的海绵条装夹，装夹时先将裁切好的海绵条平铺在工位的黄色防滑支撑板上，扳动快速夹将海绵条两端及侧边定位压紧，避免贴胶过程中海绵出现移位，支撑板表面做了磨砂防滑处理，不会刮伤海绵表层，同时支撑板高度与机架上沿齐平，方便长尺寸海绵条铺放时不会出现卡滞。人工完成双面胶离型纸剥离、胶面初步贴合在海绵条表面后，可扳动工位上的翻转压合机构，压合辊采用邵氏硬度60度的硅胶材质，辊面直径30mm，沿海绵条长度方向匀速滚压，能将胶面与海绵之间的气泡完全排出，保证双面胶贴合后的剥离力满足工艺要求，压合辊的下压压力可通过侧边的调节旋钮微调，避免压力过大压溃海绵内部泡孔结构，影响海绵条的缓冲性能。

　　整套工装的所有运动部件都没有配置复杂的气动或电动元件，全部采用手动机械结构，不需要外接气源或电源，设备搬迁、换型时不需要重新对接管线，针对不同长度的海绵条生产，只需要调整快速夹在铝型材T型槽内的固定位置，以及更换对应长度的支撑板即可完成换型，换型时间控制在10分钟以内，非常适合多品种小批量的海绵配件生产车间使用。机架的铝型材拼接处全部采用内置角码连接，没有外露的突出螺栓，避免操作人员上下料时被剐蹭，工位侧边预留了小型工具盒的安装位，可以放置美工刀、记号笔等辅助工具，操作站位下方的铝型材横梁可以作为脚踏支撑，缓解操作人员长时间站立的疲劳感。在实际生产验证中，这套工装能将海绵条双面胶贴附的不良率从纯手工作业的12%降低到1.5%以内，贴附位置的精度可控制在±0.5mm范围内，完全满足下游组装工序的装配要求，而且因为没有复杂的电控元件，设备日常维护只需要定期给翻转压合机构的铰接点加注少量润滑脂即可，维护成本极低，适合中小型加工车间作为海绵背胶工序的主力辅助生产设备使用。
