双工位胶袋热封打包作业设备结构

　　在食品分装、医药耗材封装、实验室样品分装、土特产预包装、小五金配件套袋这类批量装袋封合的生产场景里，传统人工套袋后手持热封钳压合的作业模式，往往需要工人重复完成取袋、撑袋、装填、对齐袋口、热压、冷却、取下堆垛的全套动作，单工位单人作业效率上限极低，长时间重复操作下工人手腕劳损率高，且人工对齐袋口的偏差会导致封边错位、热封强度不均，部分需要密封存储的产品还会因为封合缺陷出现受潮、漏料的问题，这款双工位胶袋热封打包设备就是针对这类痛点完成的结构设计。

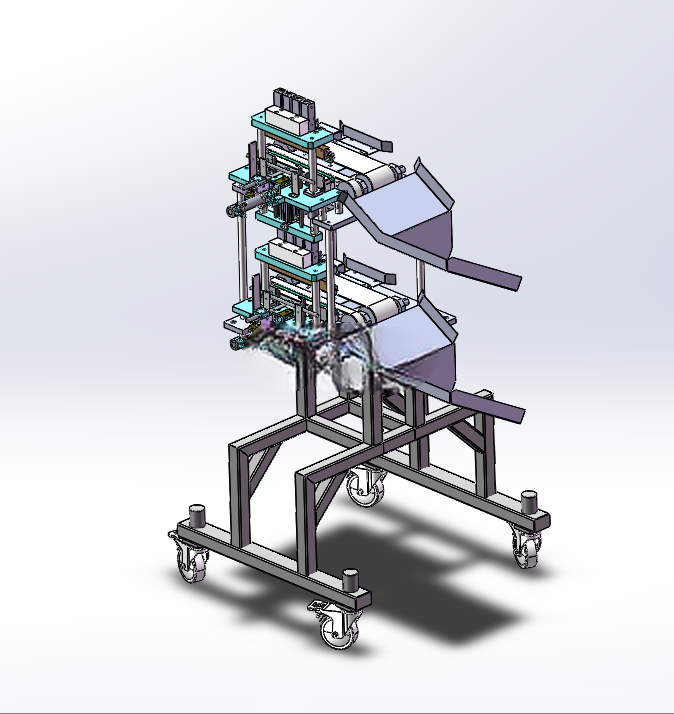

　　从实际产线布局的安装边界来看，设备整体采用方管焊接的一体式机架，底部配置四个带刹车的万向脚轮，整体占地宽度控制在1.2米以内，纵深长度约1.4米，整机最高点距离地面1.6米，不需要额外做地基预埋，脚轮解锁状态下可以直接在车间不同工位之间转场移动，刹车锁定后机架整体晃动量控制在0.5mm以内，能满足热封工位的对位精度要求；机架底部预留了150mm的离地间隙，日常清洁地面时不会出现卫生死角，也方便后期对底部走线、气动管路进行检修维护。

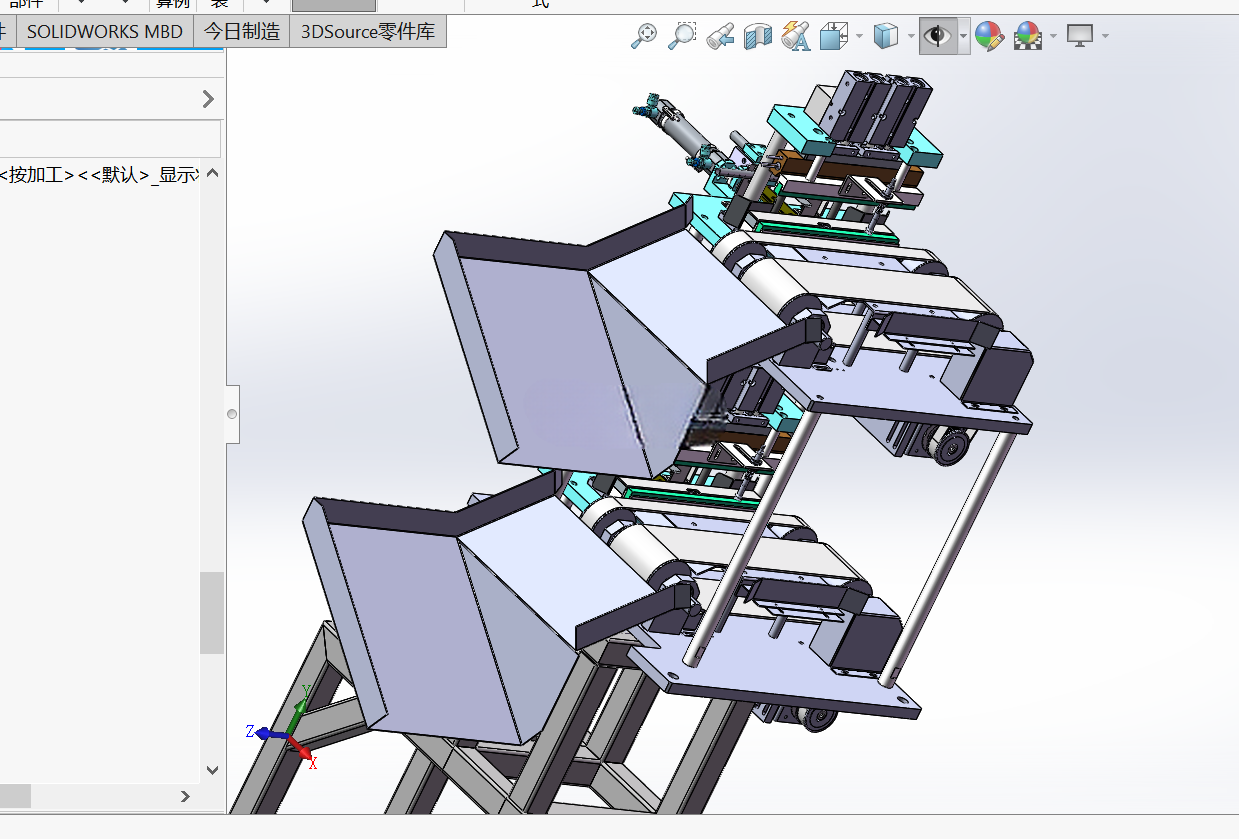

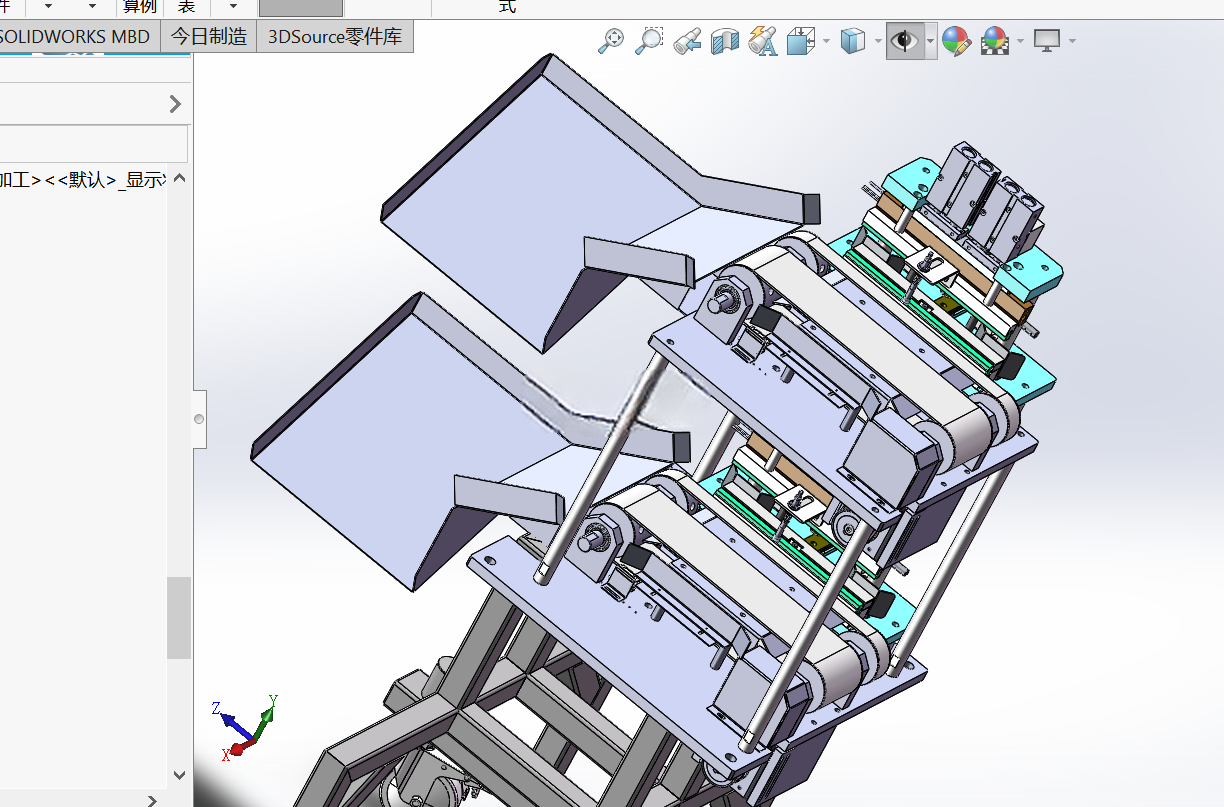

　　结构设计上采用上下对称的双工位布局，两个热封作业单元沿机架竖直方向分层布置，共用一套进料导向与出料溜槽结构，上层工位完成封合的胶袋可以直接顺着倾斜溜槽滑落到下层接料位，或者直接进入下游的装箱工序，不需要额外配置中转输送结构，能有效压缩产线的整体长度。每个热封单元都配置了独立的恒温热压头、硅胶压合垫、袋口对齐挡边，热压头的行程采用线性导轨导向，压合过程中热封面平行度偏差不超过0.1mm，能保证不同厚度PE、PP胶袋的封边宽度均匀一致，不会出现局部过熔烧穿或者压合不牢的问题；热压头的温度可以根据胶袋材质在100-220摄氏度区间调整，压合时间通过气动回路的节流阀配合电磁阀控制，能适配0.02mm到0.2mm厚度区间的常用包装胶袋。

　　进料端配置了可调宽度的导向侧板，可以根据胶袋的实际宽度调整导向间距，调整范围覆盖80mm到300mm宽度的常规平口袋，不需要更换额外的工装配件，换型时只需要松开侧板的锁紧手柄，滑动侧板到对应刻度位置锁紧即可，单人工位换型时间不超过5分钟。出料端的溜槽采用倾斜式不锈钢板面设计，倾斜角度设置为35度，封合完成的胶袋靠自身重力就能顺滑滑落，不会出现卡袋、滞料的问题，溜槽末端可以直接对接周转箱或者皮带输送线，适配不同产线的布局需求。

　　机架的走线全部采用内置式线槽布置，气动管路沿方管内壁排布，外部没有裸露的线缆与气管，避免生产过程中胶袋边角料、灰尘堆积在管线缝隙里，也能防止日常清洁时水溅到线路上引发安全隐患。热压单元的驱动采用标准薄型气缸，气源接口设置在机架侧面，预留了快插接头，现场接入0.5-0.7MPa的压缩空气即可运行，不需要额外配置液压站，设备运行时的噪音控制在65分贝以内，符合车间作业的噪音标准。

　　从实际作业的流程适配来看，工人只需要将装填好物料的胶袋沿导向板推入到工位挡边位置，设备即可自动完成压合、热封、保压冷却、松开复位的全套动作，单个热封循环的时间可以根据胶袋厚度调整在1-3秒区间，双工位交替作业的模式下，单台设备的作业效率可以替代3-4名人工热封岗位的产能，同时能保证所有成品的封边强度一致，封边位置统一距离袋口3-5mm，不会出现人工操作时封边歪斜、位置偏差过大的问题。设备的热压头位置预留了调节余量，可以根据不同的袋口封合位置要求，调整热压头的上下安装高度，适配不同装填高度的胶袋产品，调整时只需要松开热压头安装座的锁紧螺栓，沿立柱导轨滑动到对应位置锁紧即可，不需要拆解其他结构部件。

　　考虑到车间长期运行的维护需求，所有与胶袋接触的板面都采用不锈钢或者硬质阳极氧化铝合金材质，不会因为长期摩擦产生锈迹污染胶袋表面，热压头的加热元件采用标准插拔式结构，后期出现加热故障时不需要拆解整个热封单元，直接拔出更换加热棒即可，维护时间不超过10分钟；压合位置的硅胶垫采用卡槽式安装，长期使用出现压痕、老化时可以直接抽出更换，不需要涂胶或者螺丝固定，配件通用性强，不需要定制特殊规格的易损件。
