带旋转抬升功能的十字工位称重装置

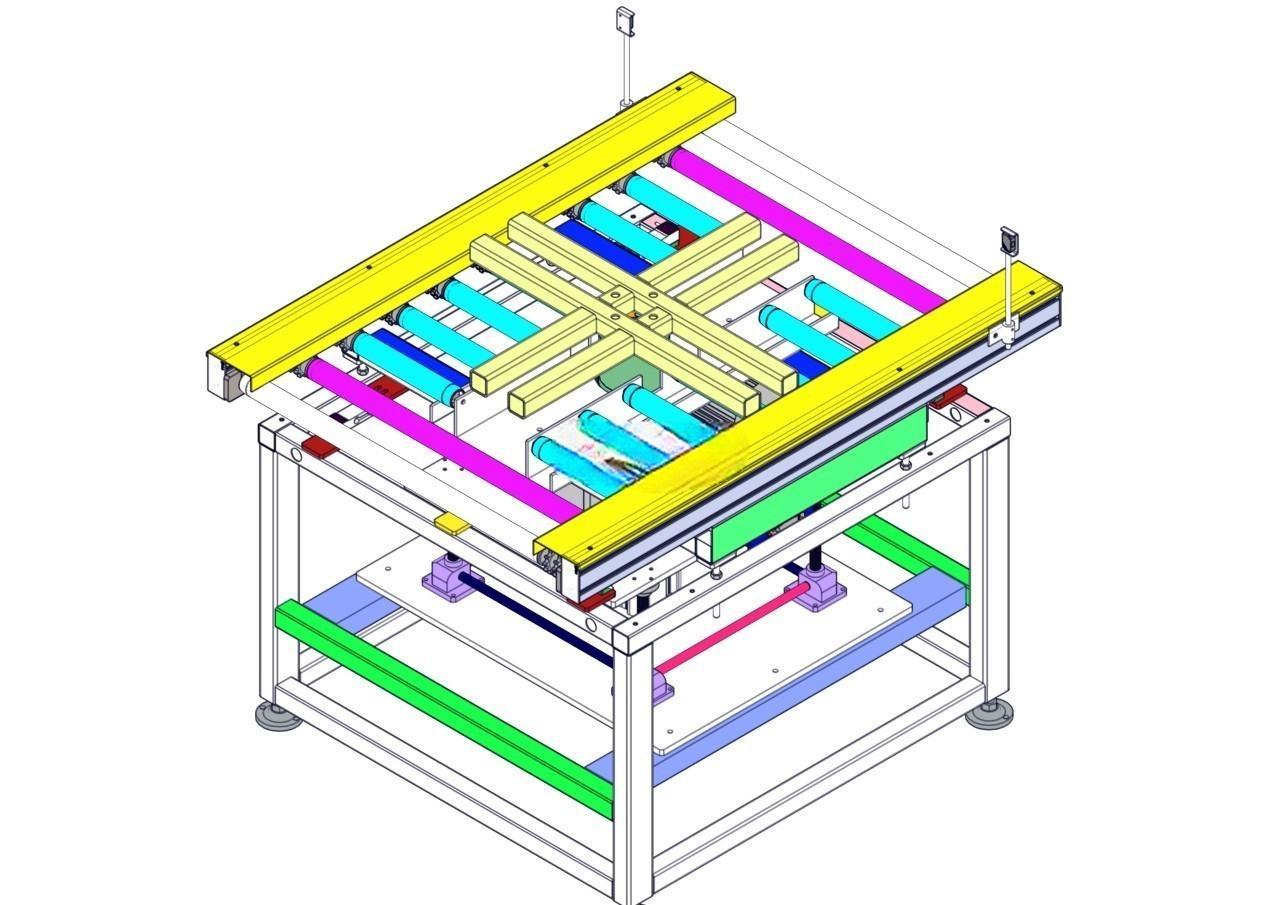

　　在盘卷类物料的后段加工、包装产线中，称重计量与工位转向衔接一直是影响产线节拍的关键环节，传统人工称重后再手动转序的方式，不仅计量误差波动大，还容易在物料搬运过程中造成盘卷表层划伤，无法匹配高速产线的连续作业需求，这款十字旋转称重装置正是针对这类场景开发的在线作业设备。设备整体采用方通焊接机架作为承载基础，机架底部配置可调脚杯，可适应车间地面±15mm的高度差调整，安装时无需额外预埋地脚螺栓，直接放置在硬化地面即可完成固定，机架整体外形控制在1200mm×1000mm×850mm的尺寸范围内，可直接嵌入现有输送线的两段辊道之间，不需要对原有产线布局做大规模改动，适配性较强。

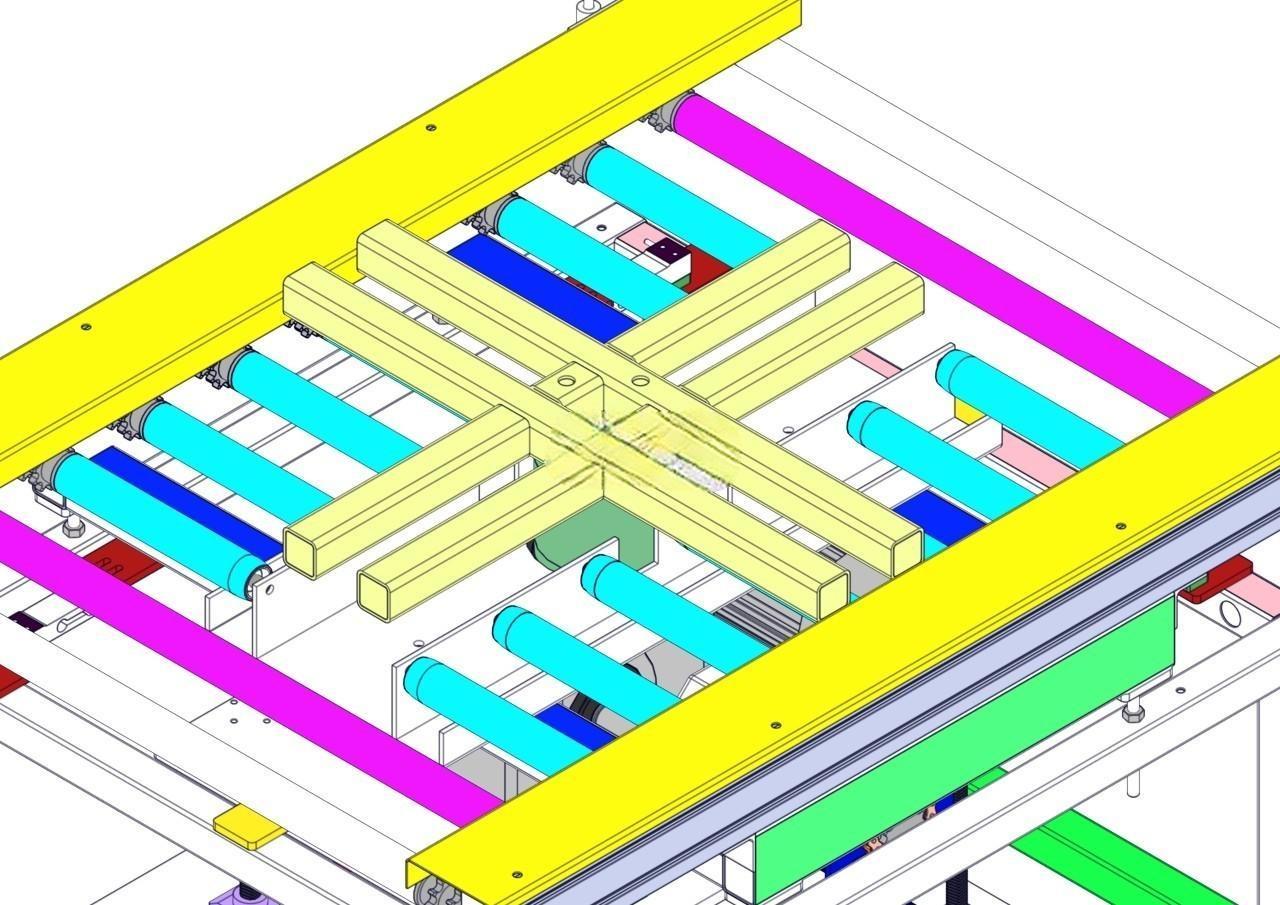

　　设备的功能实现分为四个核心模块，底部的升降组件采用直线导轨配合气缸驱动的结构，导轨选用15mm宽的标准线性滑轨，滑块预压等级选用普通级，既满足升降过程的导向精度要求，又不会因预压过大造成驱动负载浪费，气缸行程设置为120mm，可将上方的称重组件整体抬升100mm，使盘卷物料完全脱离两侧的输送辊道，避免输送辊道的支撑力干扰称重传感器的计量精度。称重组件采用四个悬臂梁式称重传感器分布式布置，传感器量程根据盘卷物料的常规重量选用0-50kg规格，综合计量精度可控制在±5g以内，传感器上方安装十字排布的承托辊架，辊架上的包胶辊筒采用聚氨酯材质，硬度为邵氏60A，接触盘卷物料时不会产生硬接触压痕，承托位的中心高度与两侧输送线的辊面高度保持一致，保证物料输送过程中无卡滞、无高度差磕碰。

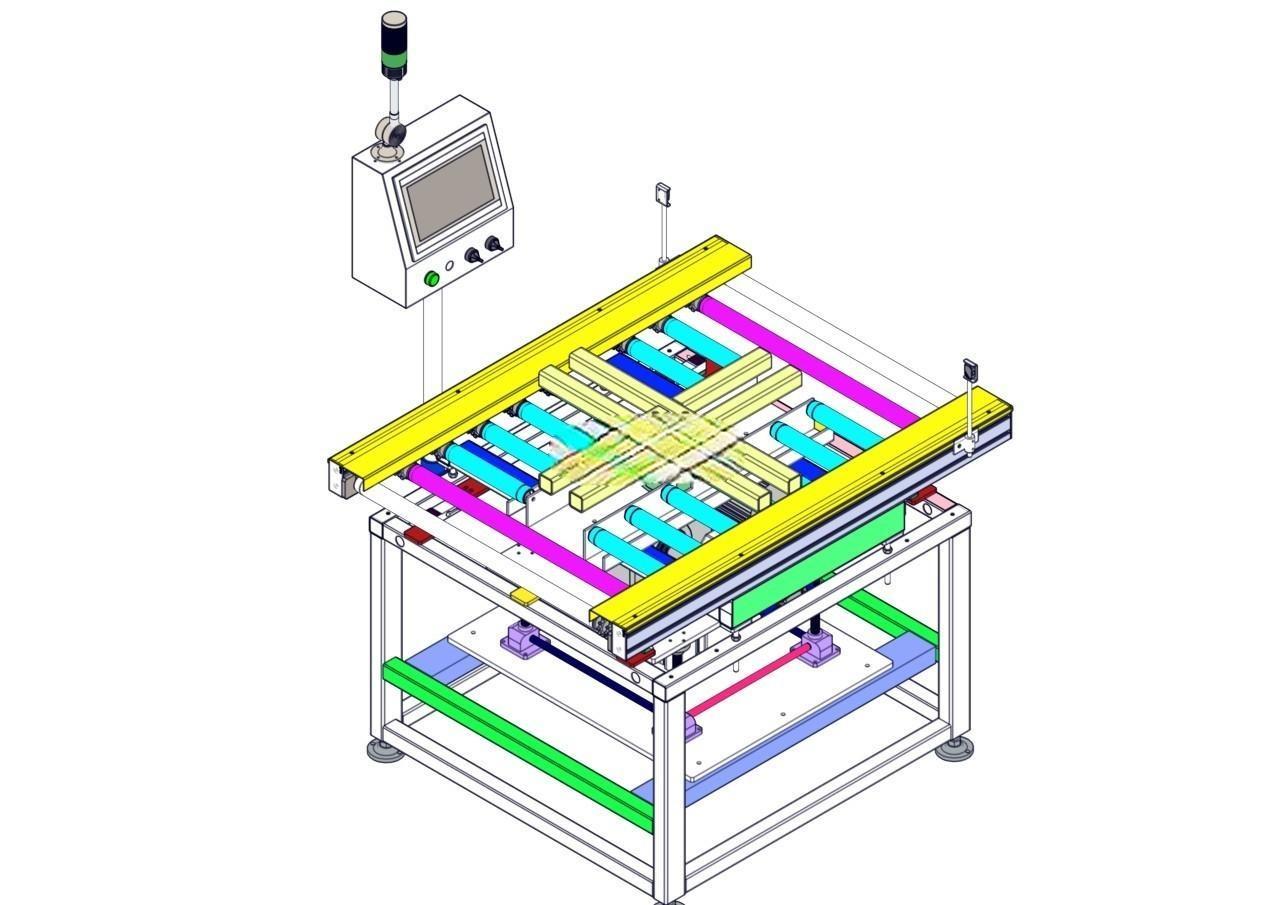

　　旋转组件安装在升降组件的活动平台上，采用伺服电机配合同步带传动的驱动方式，驱动电机选用200W功率的低惯量伺服，可带动上方的承托辊架完成180度定角度旋转，旋转定位精度控制在±0.2度以内，旋转到位后通过锥形定位销完成机械锁止，避免称重过程中辊架出现微小偏移影响计量结果。设备侧边安装的人机操作界面可设置称重阈值、旋转速度、升降延时等参数，顶部的三色警示灯可实时反馈设备运行状态，出现重量超差、卡料等异常时会触发声光报警，提醒现场操作人员及时处理。设计过程中充分考虑了设备的维护便利性，所有传感器、驱动气缸的安装位置都预留了足够的操作空间，日常校准、易损件更换不需要拆解主体机架，辊筒两端的轴承采用标准件，损坏后可直接采购替换，降低后期运维成本。气路与线路全部采用拖链内置排布，避免设备升降、旋转过程中出现管线拉扯磨损的问题，机架外侧的护板采用可快速拆卸的钣金结构，打开后即可直接接触内部的气路阀组与接线端子，排查故障效率更高。

　　在实际产线应用中，当盘卷物料沿输送辊道进入设备中心位置后，光电传感器检测到物料到位，首先触发升降组件抬升，将物料托离输送辊道，待称重数值稳定后系统自动记录重量数据，若重量符合预设阈值，旋转组件启动带动盘卷旋转180度，完成转向后升降组件下降，将物料重新放回输送辊道，送入下一道工序；若重量超出阈值范围，设备会触发报警，同时阻挡机构动作，将不合格物料拦截在工位上等待人工处理。整个作业流程无需人工干预，单工位作业节拍可控制在8秒以内，相比传统人工作业方式效率提升3倍以上，同时完全避免了人工搬运过程中可能出现的物料损伤、计量误差等问题，可广泛应用于线缆盘卷、带材卷料、小型包装件的在线称重与转向作业场景。
