小型转盘式果品分选分拣设备结构

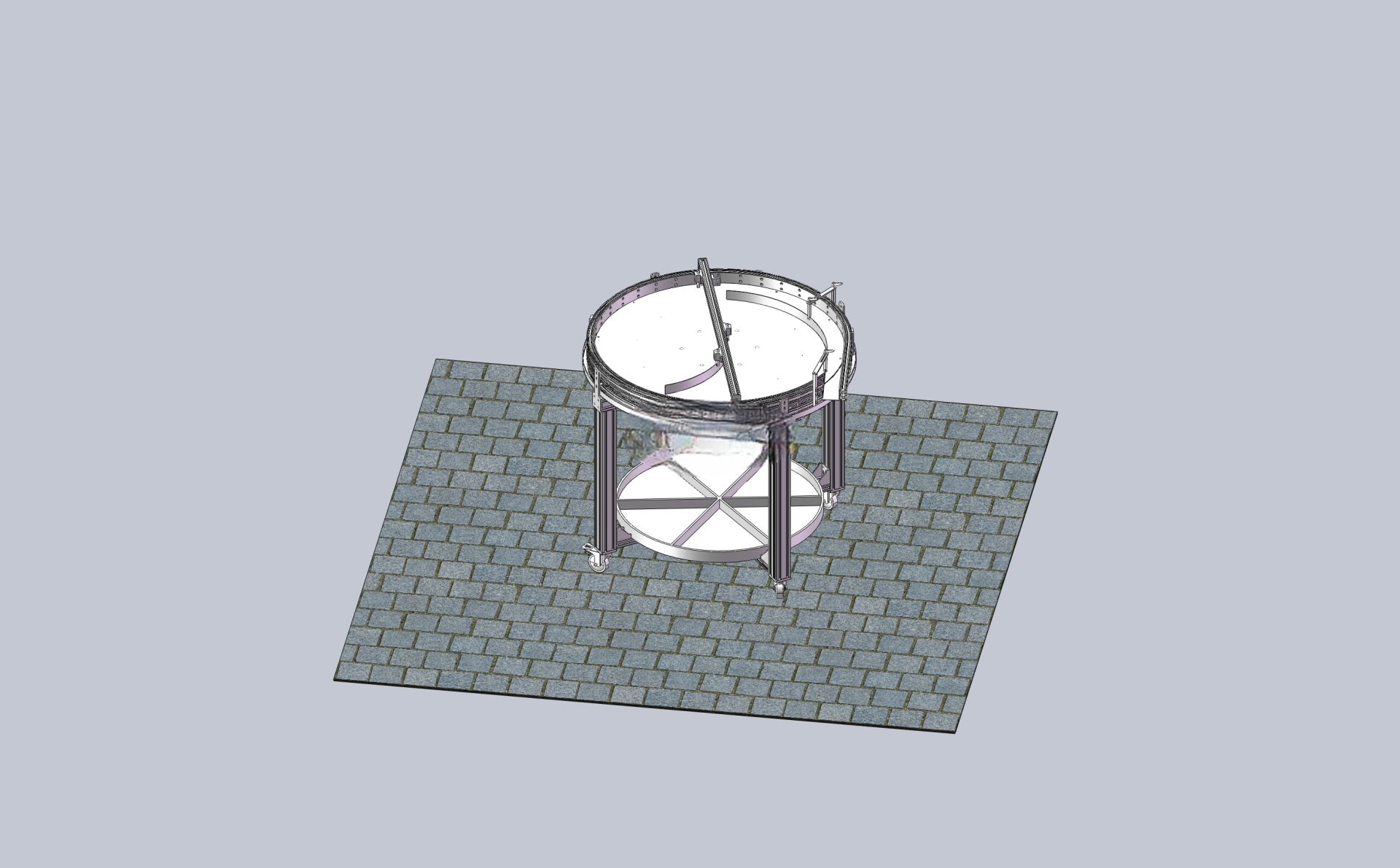

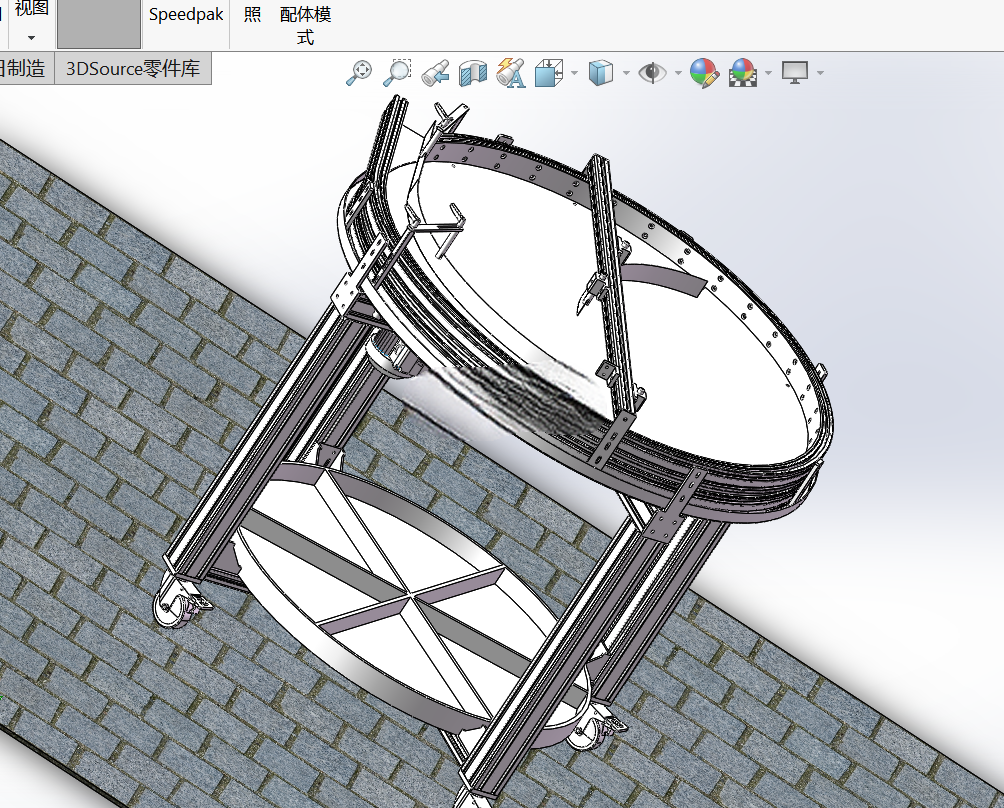

　　这套转盘式果品分选设备，主要面向中小型果蔬加工商户、产地初加工集散点的作业场景，适配柑橘、苹果、猕猴桃等近球形鲜果的产后初分选工序，解决人工分选效率低、标准不统一的实际生产痛点。设备主体采用双层转盘承载结构，上层大直径转盘作为待分选果品的暂存与输送载体，盘面采用食品级光滑面板设计，避免果皮刮伤，转盘边缘设置环形挡边，防止果品在转动过程中滚落，下层转盘承接分选后的不合格果品，通过倾斜导料面将果品导流至侧边收集工位。支撑框架采用工业铝型材搭配不锈钢方管焊接结构，底部配置可调脚轮与固定支脚，兼顾设备转场移动的便利性与作业时的结构稳定性，框架整体做圆角钝化处理，避免作业人员磕碰受伤。

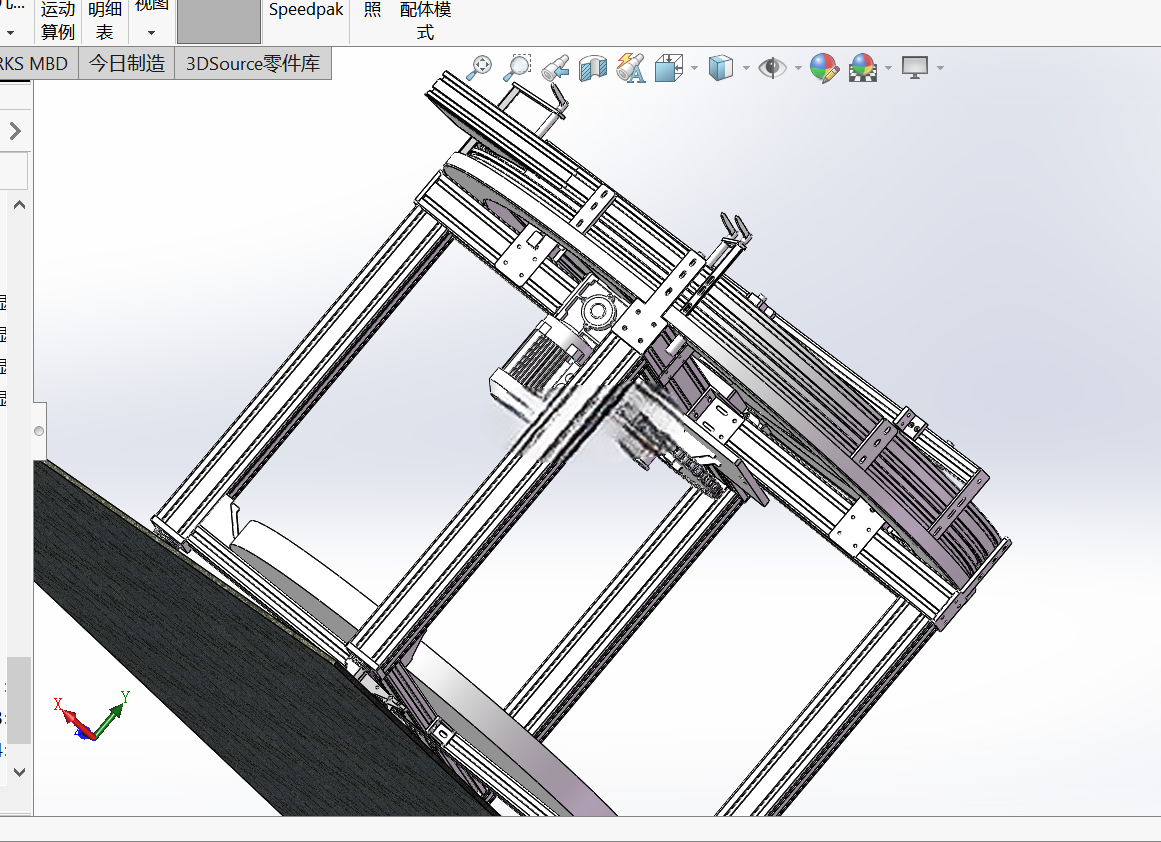

　　从功能逻辑上看，设备依靠转盘的低速转动实现果品的匀速输送，沿转盘圆周方向可根据分选需求布置多组检测与拨料机构，可对接重量检测、外观视觉识别模块，将品相不佳、重量不达标的果品从上层转盘拨落至下层收集通道，合格果品则随转盘转动至末端出料工位进入下一道包装工序。设计过程中重点考量了果品输送的平稳性，转盘驱动采用低转速减速电机搭配齿轮传动结构，传动间隙控制在0.2mm以内，避免转盘转动时出现卡顿、抖动导致果品磕碰损伤；转盘转速可根据实际分选产能在0-15r/min范围内无级调节，适配不同品类果品的分选节拍。

　　安装边界方面，设备整体占地为圆形投影区域，直径约1.8m，整机高度约1.2m，安装时需预留周边0.8m的操作与维护空间，地面平整度要求控制在5mm/m以内，避免转盘转动时出现偏载晃动。设备进料端可对接前端果品清洗、上料输送线，出料端可直接衔接包装工位的输送设备，无需额外做复杂的接口改造。结构设计上充分考虑了日常清洁维护需求，转盘面板采用快拆式固定结构，无需专用工具即可拆卸清洗，挡边与框架的连接缝隙做密封处理，避免果屑、汁水残留滋生细菌，所有与果品接触的部件均采用食品级耐腐蚀材质，满足农产品加工的卫生要求。

　　在实际应用中，这类小型分选设备相比大型光电分选线，投入成本更低，占地更小，更适合小型种植户、村级合作社的小规模分选作业需求，可根据自身产能需求灵活搭配检测模块，既可以单纯做人工辅助分选的输送载体，也可以升级为半自动分选工位，降低人工分拣的劳动强度。设计时针对鲜果易损伤的特性，所有与果品接触的拨料部件均采用软质硅胶材质，拨料动作采用柔性缓冲设计，拨料力度可根据果品种类调节，避免分选过程中造成果品机械损伤，影响后续存储与销售。设备的电气控制部分集成在框架侧边的密封控制盒内，防护等级达到IP54，可适应产地加工车间多水、多尘的作业环境，控制逻辑简单，普通作业人员经过简单培训即可操作使用，无需专业的电气维护人员常驻。
