带料卷放料机构的条状物料输送设备

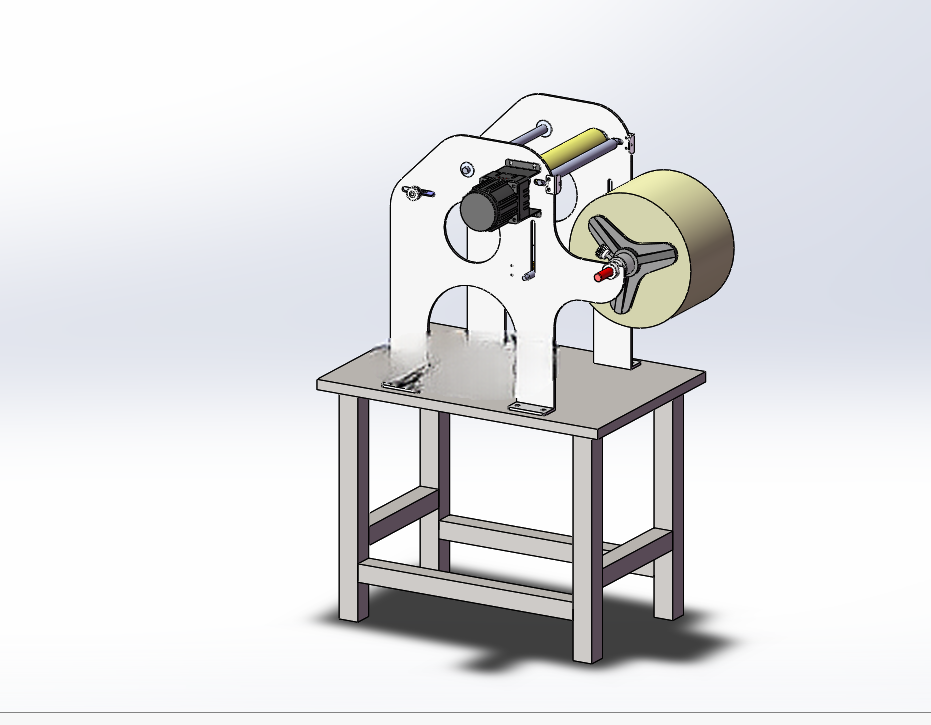

　　这款条状物料输送设备，主要面向卷材类条状物料的短距离精准送料场景，常见于包装产线的标签供料、小型五金件的带状料上料、软质包装膜的定长输送工位，能衔接上游放卷与下游裁切、贴合、封装工序，避免人工拉扯卷材造成的物料褶皱、偏移、送料长度误差问题。设备整体采用台式落地结构，底部为方管焊接成型的四腿支撑机架，机架腿之间设置两层横纵拉结方管，既保证整体支撑刚性，避免设备运行时因电机振动出现机架晃动，也预留了底部走线、安装附属电控元件的空间，机架上表面为整块铣平的安装台板，所有功能组件均通过螺栓定位固定在台板上，安装时只需保证台板水平度在0.2mm/m以内，即可满足整机运行的平面度要求，无需额外做复杂的地基找平，适配车间内灵活移位、对接不同产线的需求。

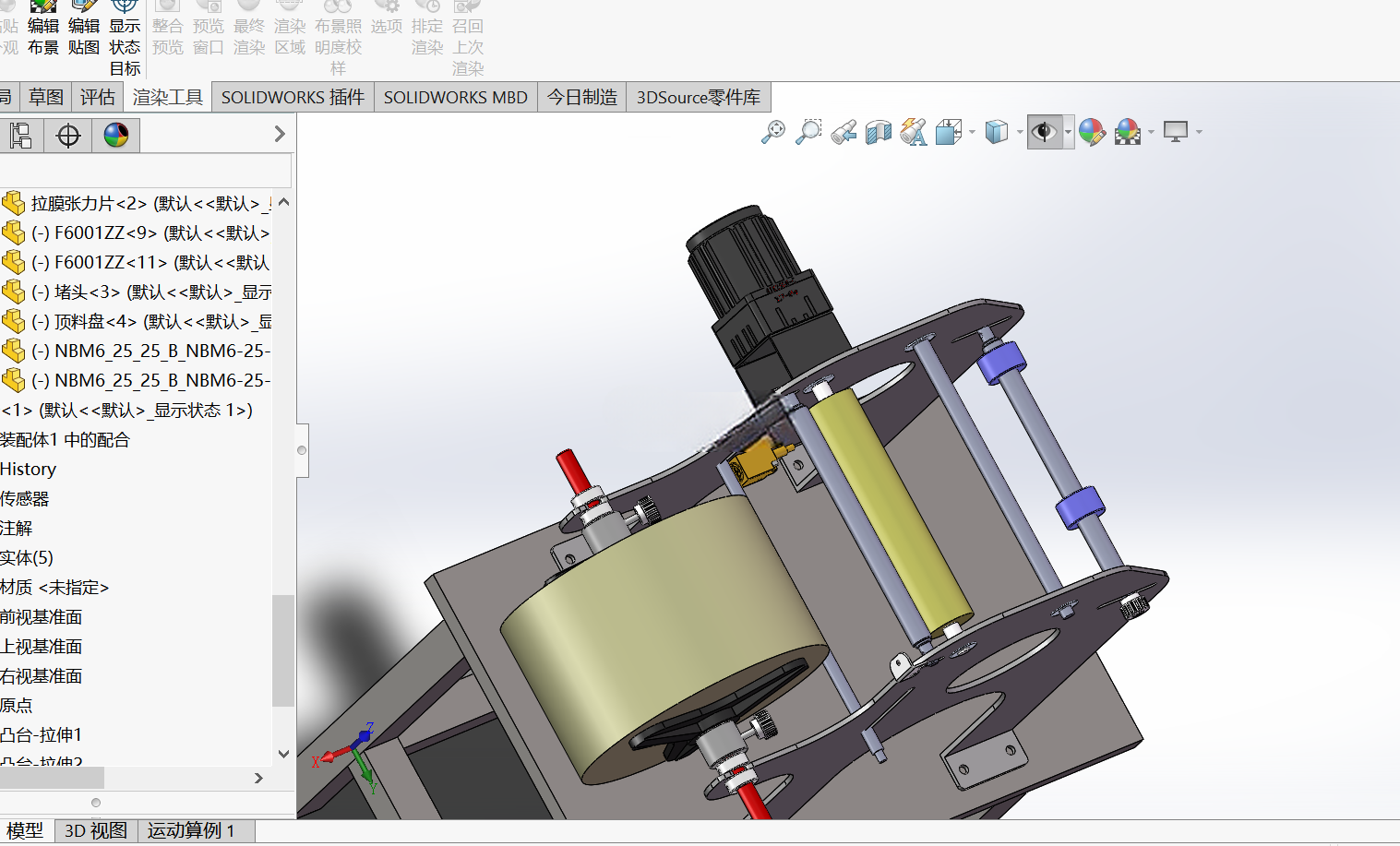

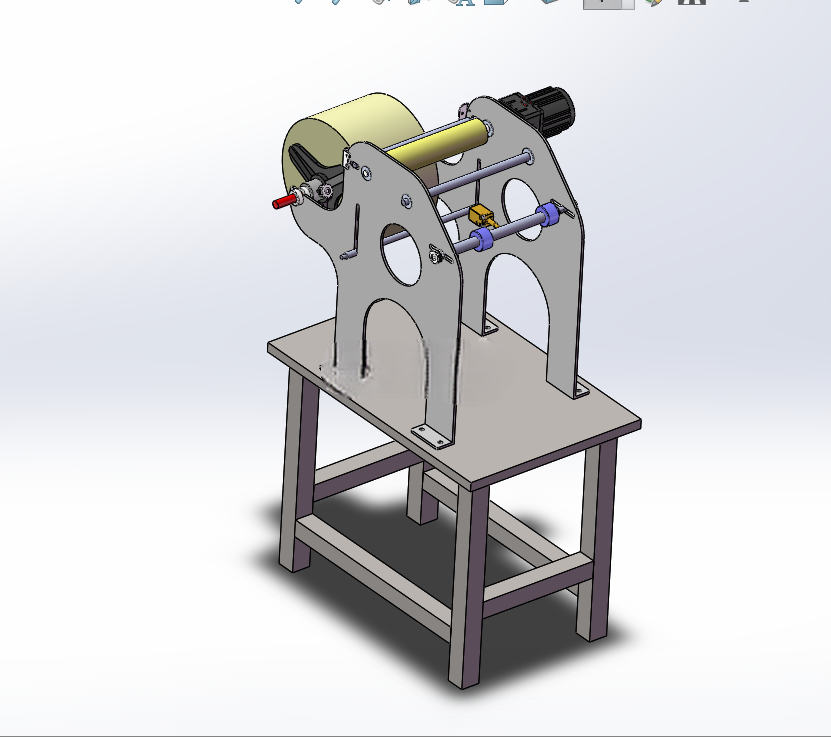

　　设备核心功能分为放料承托与条状输送两部分，侧方伸出的悬臂轴用于安装成卷的条状物料，轴端配置手轮式锁紧结构，更换料卷时只需松开锁紧手柄即可抽出料卷轴，装上新料卷后锁紧即可完成换料，无需额外工具，适配幅宽在300mm以内、卷径不超过400mm的各类带状、条状卷材，包括纸质标签、塑料薄膜、薄金属带、泡棉条等常见工业条状物料。输送部分采用主动辊带动平皮带的输送结构，驱动电机安装在立板内侧，通过直连方式带动主动辊转动，减少链传动、带传动带来的传动间隙，保证送料长度的精度，立板上还设置了多根导向压辊，物料从料卷引出后依次绕过导向压辊进入输送皮带面，压辊的高度可通过腰型孔进行调节，适配不同厚度的条状物料，避免物料在输送过程中出现翘边、跑偏的问题。

　　从设计思路上看，这款设备优先考虑了小型产线的适配性，整体外形尺寸控制在长800mm、宽600mm、高1100mm的范围内，安装时只需预留周边100mm的操作维护空间即可，不会占用过多产线面积；立板组件采用整块铝板铣削加工而成，相比焊接式立板，加工精度更高，辊轴安装孔的同轴度可以控制在0.05mm以内，有效降低辊轴转动时的径向跳动，减少皮带跑偏的概率。设备的皮带张紧结构设置在主动辊的安装座上，通过调节螺栓即可调整主动辊的前后位置，实现皮带张紧度的调整，日常维护时无需拆解其他组件，单人即可完成张紧调节操作。在实际工况适配方面，这款设备的输送速度可通过配套的调速器进行调节，送料速度范围在0-15m/min，既可以满足间歇式送料的工位需求，也能适配连续运行的产线节奏，输送面的高度设置为750mm，刚好匹配常规车间作业台的高度，可直接与桌面式作业工位对接，无需额外搭建过渡衔接平台。

　　设备的所有转动部位均配置了免维护的深沟球轴承，长期运行无需频繁加注润滑脂，降低日常维护工作量；料卷安装轴设置了阻尼调节结构，可根据料卷的重量调整阻尼大小，避免料卷因惯性出现过度放料、物料松散拖地的问题，当料卷直径逐渐减小时，也可随时调整阻尼，保证放料张力始终处于稳定区间，不会因为张力过大扯断物料，也不会因为张力过小导致物料堆积。立板上方设置的防护盖板，可将传动辊轴的上部覆盖，避免操作时衣物、工具卷入传动部位，同时也能防止车间内的灰尘、碎屑落到辊轴表面，影响输送面的清洁度，对于食品、医药包装类的应用场景，只需将输送皮带更换为食品级硅胶带，即可满足对应的卫生要求，无需对整体结构做大幅改动。
