焊接机器人可调角度翻转作业台结构

　　在中小批量结构件焊接加工场景里，这类可调角度作业台的应用占比正在逐年提升，以往车间里焊接异形结构件、多面焊缝工件时，往往需要工人反复搬动工件调整姿态，不仅单次装夹找正耗时长，大重量工件翻转时还存在磕碰、砸伤的安全隐患，同时人工调整的角度一致性差，很容易出现焊缝位置偏差、焊枪可达性不足的问题，直接影响焊接成型质量与生产节拍。这套可调角度作业台的核心设计逻辑，就是围绕焊接机器人的作业范围做适配，通过角度调整机构让装夹在台面上的工件可以在设定角度范围内任意锁止，让工件的待焊焊缝始终处于机器人焊枪的最佳作业姿态区间，减少机器人空行程与姿态调整的冗余动作，同时省去人工反复翻转工件的工序。

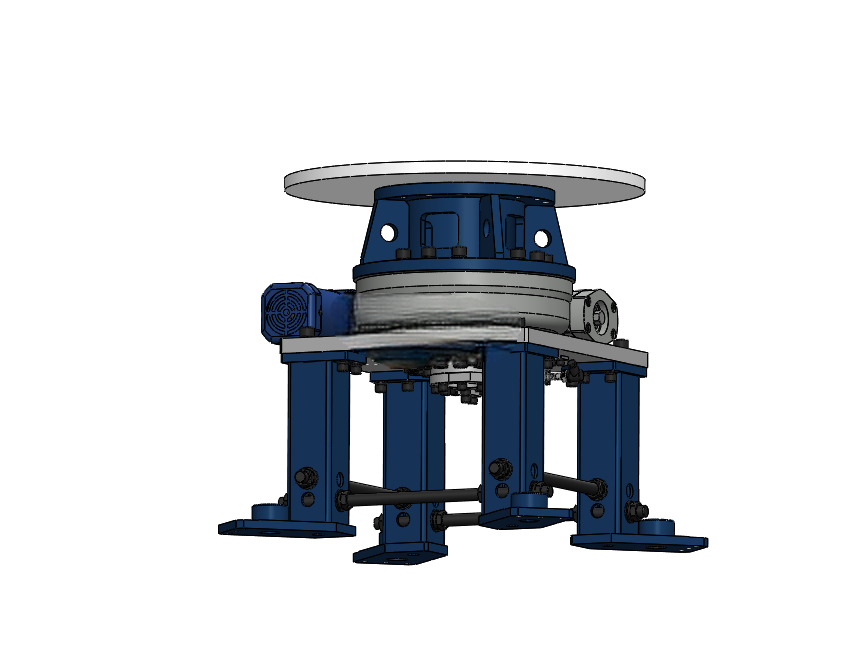

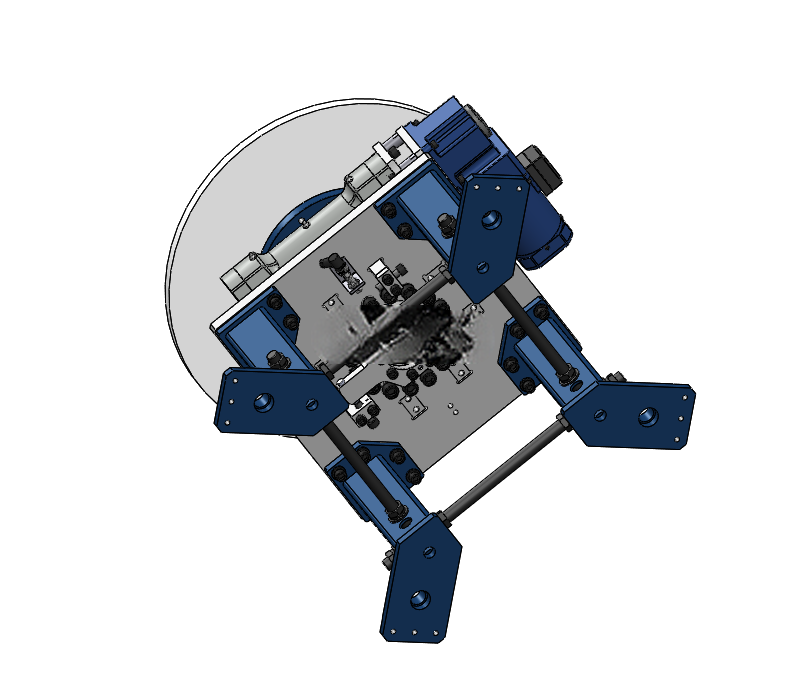

　　从结构布局来看，整套台体采用框架式支撑结构，底部的支脚做了外扩式设计，安装时可以通过支脚上的安装孔与地面预埋板或者型材机架做刚性连接，有效抵消大重量工件装夹、角度翻转时产生的偏载力矩，避免台体出现晃动偏移。台体的角度调节驱动部分集成在台架侧端，传动结构做了内置式防护，避免焊接过程中产生的焊渣、飞溅物落入传动副造成卡滞、磨损，日常维护时只需要定期对铰接转动副做润滑保养即可，不需要频繁拆解防护结构。台面部分采用平面带定位孔的设计，可以根据不同工件的装夹需求，快速搭配组合压板、快速夹钳或者专用焊接夹具，不需要对台面做二次加工改造，适配多品种小批量的柔性生产需求。

　　角度锁止机构采用刚性限位配合摩擦锁止的结构，调整到目标角度后可以实现无间隙锁止，不会因为焊接过程中的机械振动出现角度滑移，保证焊接位置的精度稳定性。在安装边界上，这套台体的整体外廓尺寸适配常规负载10-20kg的六轴焊接机器人作业半径，安装时需要保证台体翻转的全行程范围内，不会与机器人本体、焊枪管线、周边防护栏产生运动干涉，台体的驱动控制部分可以直接接入焊接工作站的总控系统，实现角度调整与机器人焊接动作的联动，不需要单独设置人工操作工位。

　　从实际使用的角度来看，这类作业台尤其适合箱体类、支架类、小型结构件的焊接加工，相比固定工作台，它可以让工件的侧面、斜面焊缝处于平焊位置，有效降低焊接难度，减少焊接缺陷的产生，同时因为不需要人工翻转工件，单工位的作业效率可以提升40%以上，也降低了一线操作人员的劳动强度与安全风险。在结构设计过程中，所有的受力铰接点都做了加厚衬套处理，台架主体的板材厚度经过载荷校核，在额定负载范围内不会出现结构形变，驱动部分的减速比匹配经过反复验算，既保证角度调整的速度满足生产节拍要求，也能保证大负载下的调整平稳性，不会出现启动、停止时的冲击晃动。台体的走线位置做了预留设计，配套的气动夹具、检测传感器的管线可以从台架内部的走线槽排布，避免管线外露被焊渣烫损，也让整个工作站的外观更加整洁规整。
