玉石片块链板分拣输送设备结构设计

　　在玉石加工生产的前段工序里，原石切割后得到的规格不一的片块物料，长期依赖人工分拣完成尺寸、品相的初筛分流，不仅作业人员长期重复动作易产生疲劳，分拣一致性差，还容易在人工搬运分拣过程中对玉石片块边缘造成磕碰损伤，增加后续打磨工序的余量损耗。这套链板式分拣设备，正是针对玉石加工车间的片块物料分流场景设计，替代传统人工分拣工位，实现连续化的物料分拣作业。

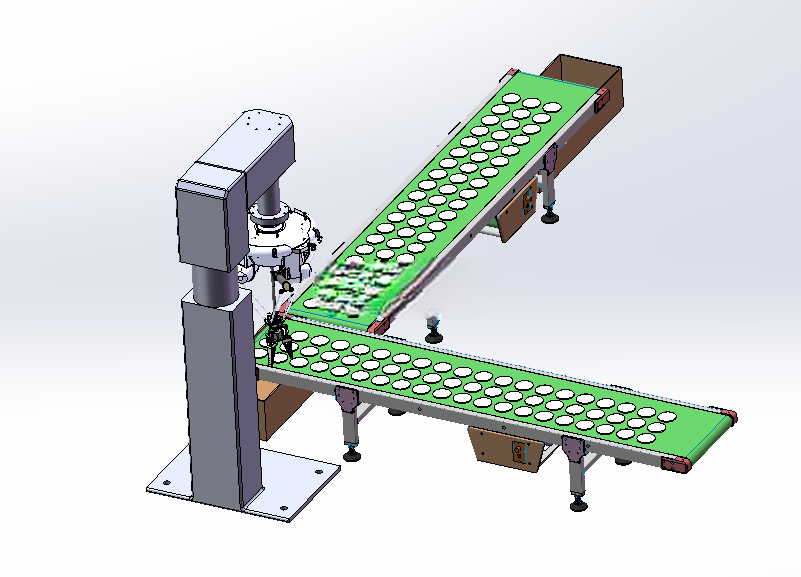

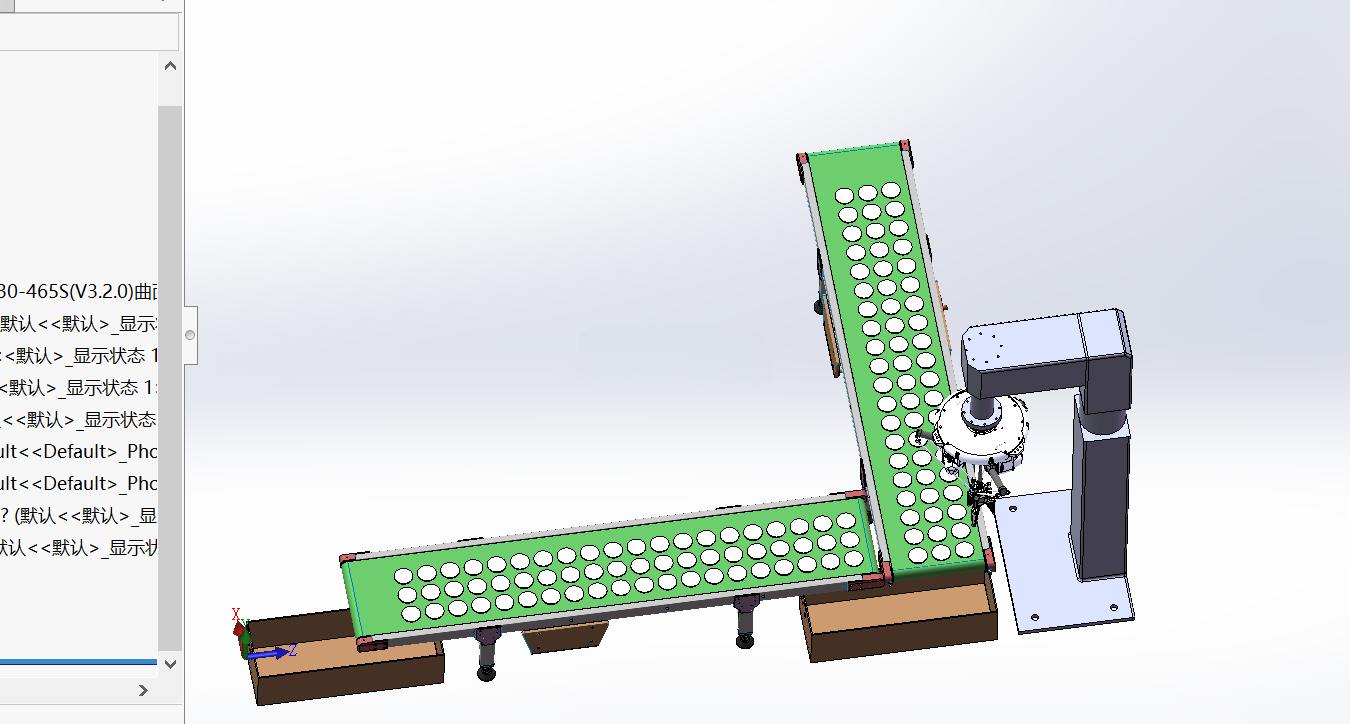

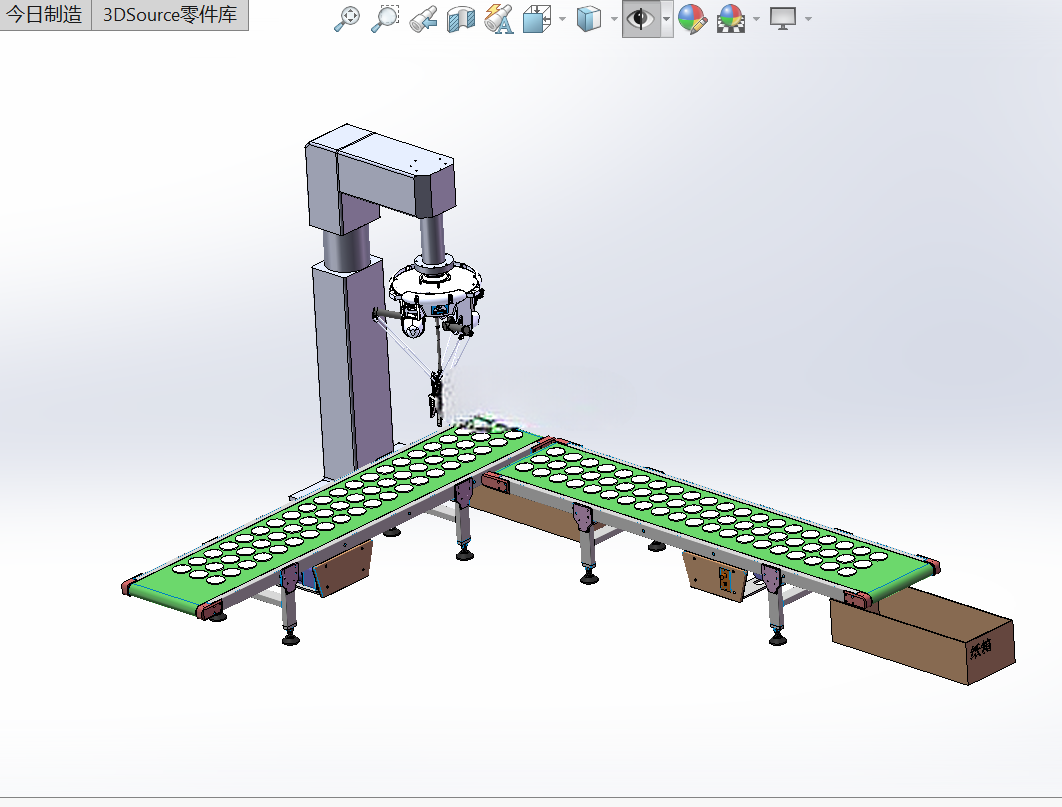

　　设备整体采用两段错位对接的链板输送线作为物料承载主体，两段输送线呈夹角布置，衔接位置设置立柱式分拣执行机构，整体安装 footprint 控制在长3.2米、宽1.8米的矩形区域内，立柱底座采用四点地脚螺栓固定，可直接适配现有玉石加工车间的标准水泥地面安装，无需额外做预埋基础，对接现有上游切割工序出料端时，仅需调整进料端输送线的支腿高度即可完成高度匹配，支腿调节行程覆盖0.6米到0.85米的出料高度范围，适配多数中小型玉石切割机的出料口高度。

　　从功能实现逻辑来看，进料端链板线负责承接上游切割完成的玉石片块，线体表面等距布置的圆形定位窝，可让放置在上面的玉石片块保持固定姿态输送，避免物料在输送过程中滑移偏位，保证到达分拣工位时的位置一致性。分拣执行端采用多工位旋转拨块结构，配合链板间隙内可横向滑动的专用滑块，当物料到达分拣检测位后，拨块根据识别结果驱动对应滑块横向滑移，将目标玉石片块推送到对应出料通道，进入下一段输送线或者集料盒内，整个分拣动作无需抬升物料，避免了夹取式分拣机构容易对玉石表面造成的夹伤、磕碰问题。

　　设计过程中，针对玉石物料硬度高、边缘脆性大的特点，所有与物料直接接触的拨块、滑块接触面都做了圆弧过渡处理，接触位置粘贴2mm厚的聚氨酯缓冲层，避免刚性接触损伤物料。输送链板采用轻量化的铝合金链节拼接，单节链节长度100mm，表面做硬质阳极氧化处理，耐磨性能满足车间长期连续作业的磨损要求，链板下方的滑动导轨采用超高分子量聚乙烯材质，降低链板运行过程中的摩擦噪音，整机运行噪音控制在65分贝以内，符合车间作业的噪音要求。

　　分拣执行机构的立柱采用方钢焊接结构，内部中空布置走线槽，所有动力线缆、信号线缆都从立柱内部走线，避免车间玉石粉尘堆积在线缆表面造成的老化加速问题。旋转拨盘的驱动采用伺服电机配谐波减速器的传动方案，重复定位精度控制在±0.1mm，保证拨块动作的位置准确性，避免拨块错位卡滞链板。输送线的驱动端采用可调张紧结构，张紧行程50mm，后期维护更换链板时无需拆解整体线体框架，仅需松开张紧螺栓即可完成链板的拆装更换，降低日常维护的工作量。

　　考虑到玉石加工车间存在大量切割冷却水雾与粉尘，设备所有驱动电机都采用IP65防护等级的型号，电气控制箱采用下进线下出线的密封结构，箱体边缘粘贴密封胶条，避免粉尘水雾进入箱体内造成电气元件短路。两段输送线的衔接位置设置有导料溜板，溜板表面同样粘贴聚氨酯缓冲层，物料从一段线体过渡到另一段线体时，顺着溜板缓慢滑下，不会产生硬碰撞。设备的出料端可根据实际产线需求，对接不同数量的集料工位，最多可扩展4个分拣出料通道，满足不同品级、不同尺寸玉石片块的分流需求，单通道分拣效率可达每分钟120件，相比人工分拣效率提升3倍以上，同时分拣误差率控制在0.5%以内，大幅降低人工分拣的错分漏分概率。

　　在安装边界的设计上，设备所有突出部件都做了圆角处理，操作侧预留0.8米的维护通道，非操作侧预留0.5米的散热检修空间，整机最高点距离地面1.9米，不会与车间现有照明、管线架产生干涉。支腿底部配置可调脚杯与脚轮两用结构，设备移位时可降下脚轮推移，到位后升起脚杯调平固定，兼顾移位灵活性与运行稳定性。
