在线式纸箱自动捆扎打包设备结构

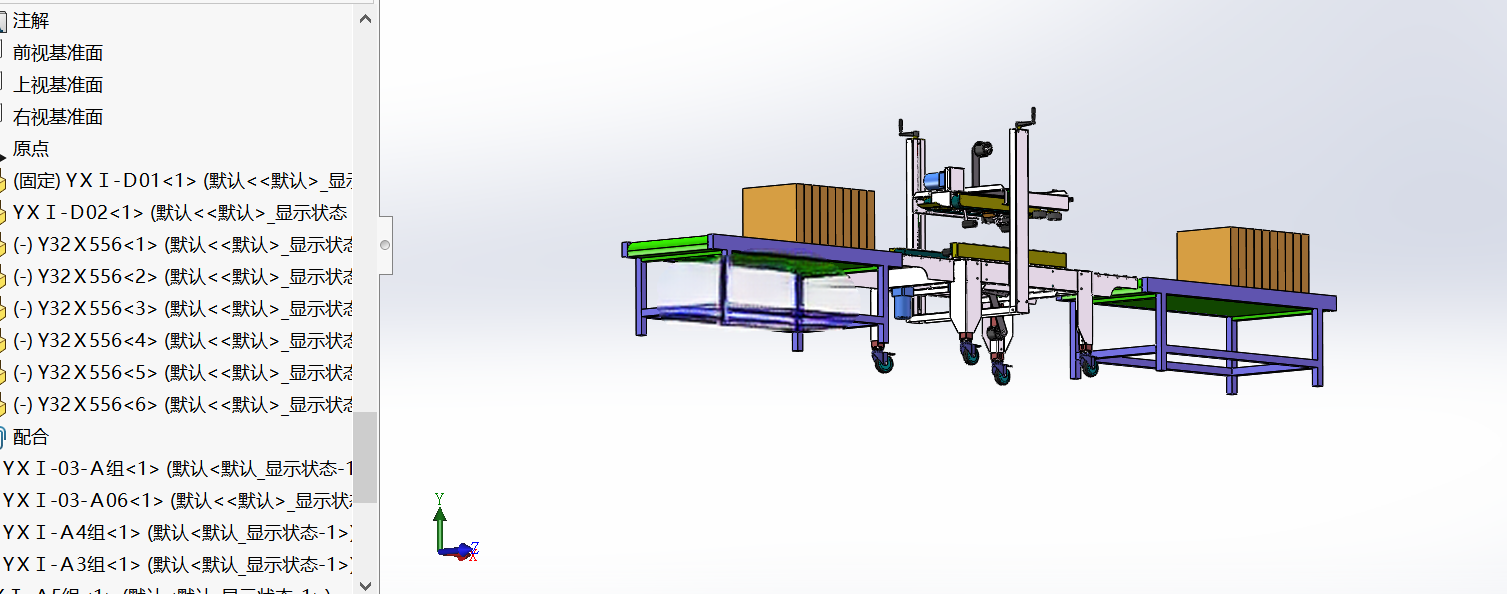

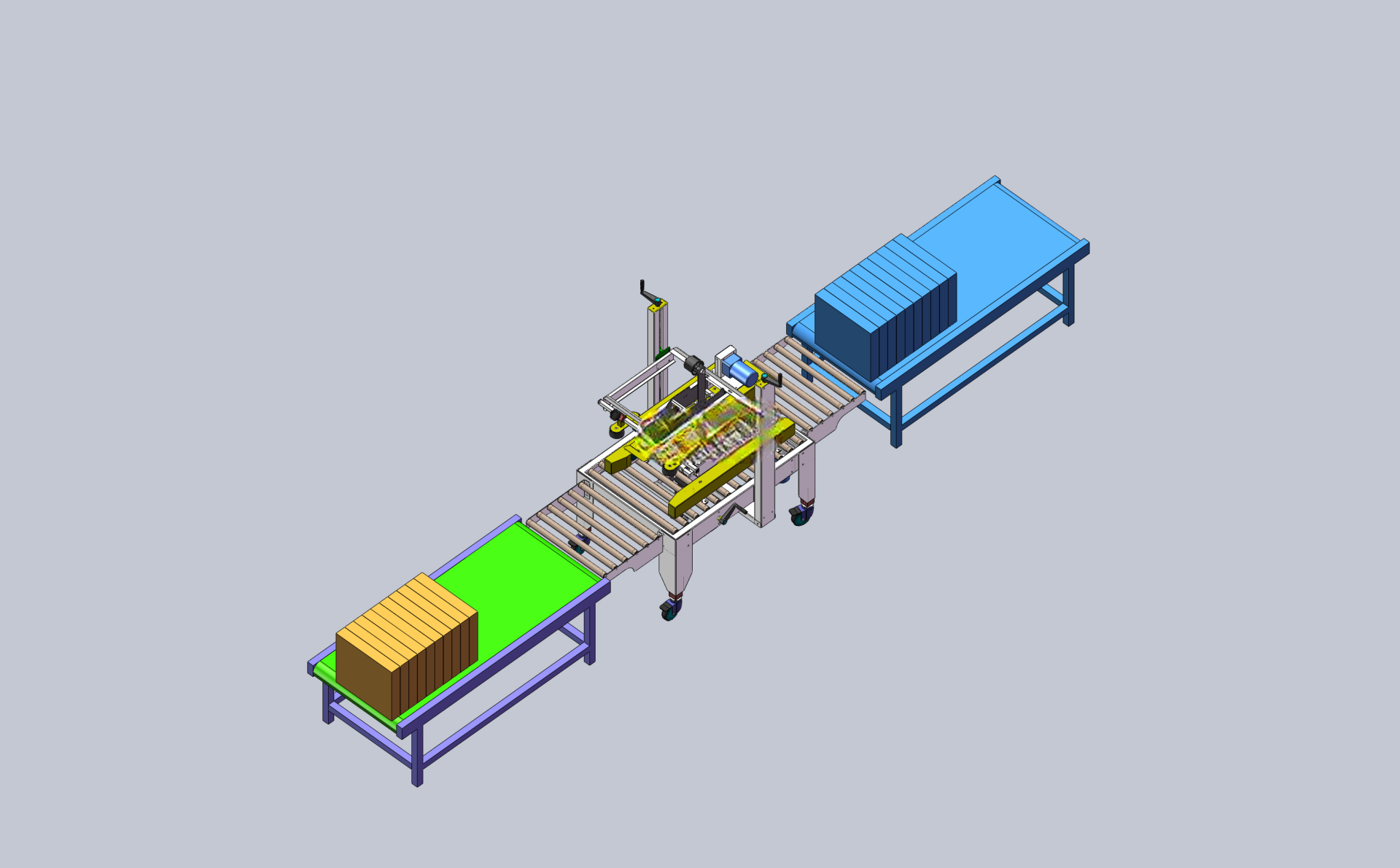

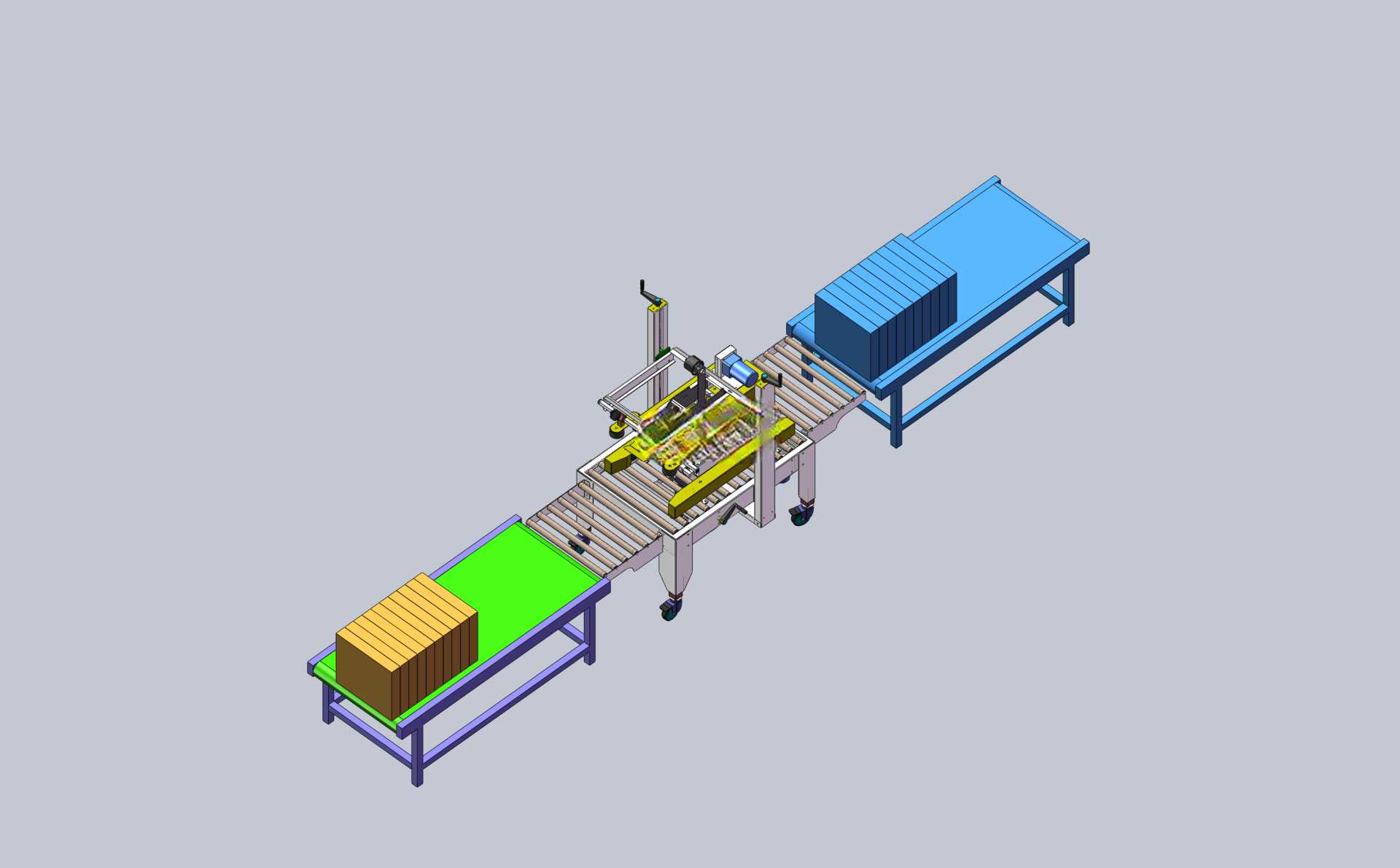

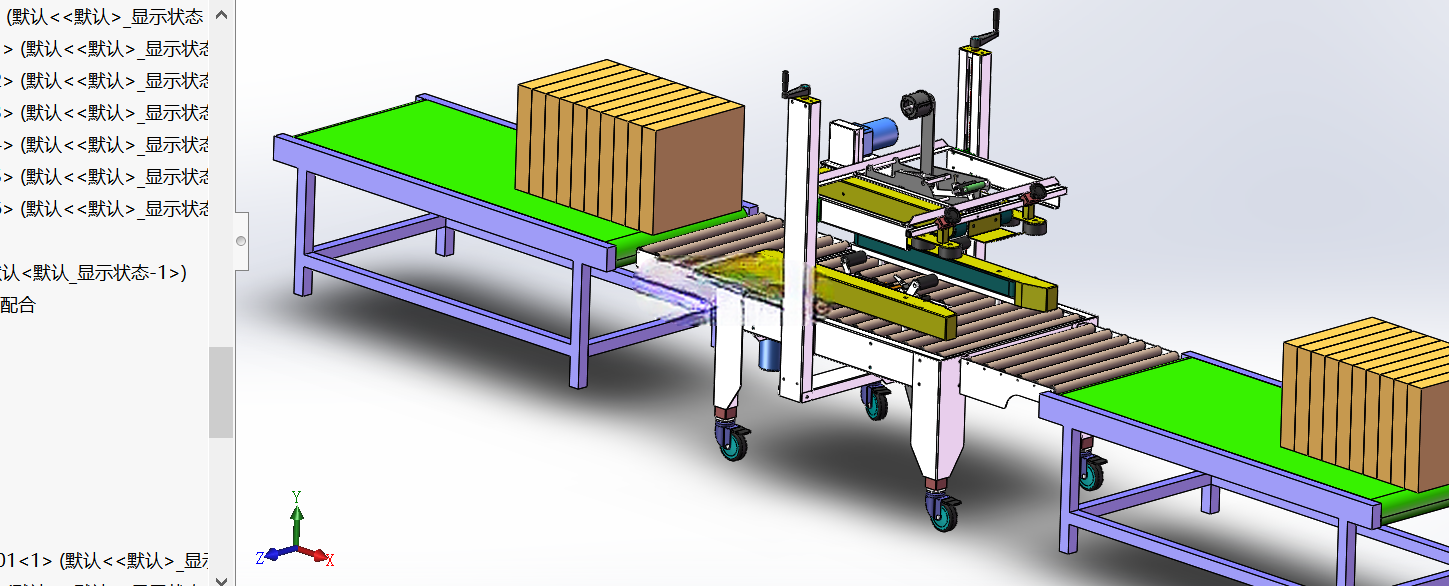

　　这套在线式纸箱打包设备，核心适配纸箱生产、纸类包装加工车间的连续化产线对接需求，可直接嵌入现有包装输送链路，无需大幅改动原有产线布局。设备采用双侧皮带输送台架作为物料承载结构，架体采用方管焊接成型，底部配置可调脚杯与万向脚轮组合结构，既可以在设备安装调试阶段快速推移定位，也能在就位后通过脚杯调平锁死，抵消车间地面的平整度误差，避免输送过程中出现纸箱偏移、卡滞问题。

　　从功能分区来看，设备中段为核心打包执行工位，上方架设的龙门式机架集成了气动捆扎执行组件，包含送带、收紧、热熔粘接、切带的全套执行模组，当纸箱通过输送线进入工位触发到位检测信号后，两侧的定位挡块会先伸出对纸箱进行居中校正，避免捆扎带偏移导致的打包松紧不均、带位错位问题。整套执行机构的竖向安装座预留了多组调节腰孔，可根据不同规格纸箱的打包高度需求，调整捆扎机头的上下安装位置，适配从常规电商小箱到工业大件纸箱的不同捆扎高度要求，横向的机头安装横梁也预留了滑动调节位，可根据需求调整单道或多道捆扎的带位间距，满足不同承重等级纸箱的捆扎强度要求。

　　设备的输送段采用绿色防滑PVC皮带作为输送载体，皮带下方的承托板采用高密度耐磨板材，避免长期输送纸箱过程中皮带下凹导致的输送面倾斜，两侧的输送架侧边设置了可调式导向护栏，护栏通过螺栓固定在架体侧边的长槽孔内，可根据纸箱的实际宽度调整护栏间距，防止纸箱在输送过程中走偏，护栏端头做了圆弧外翻导向处理，即使上游输送过来的纸箱存在小幅位置偏移，也能顺着圆弧导向顺利进入输送通道，不会出现撞箱卡料的问题。

　　在实际应用场景中，这类设备除了常规瓦楞纸箱的打包作业外，也可适配药箱、轻工日用品包装箱、文体用品包装件、小型元器件包装箱以及铝型材类长条状货品的捆扎打包，只需要根据对应货品的外形尺寸调整护栏间距、机头高度以及捆扎张力参数即可，无需更换核心结构件。设备的气动系统全部采用标准快插接口配置，气源处理三联件设置在机架侧方的易操作位置，日常维护时可快速调整供气压力、排查气路泄漏点，所有气动执行元件的安装位都预留了检修空间，易损件的更换不需要拆解主体架体，可直接在工位旁完成维护操作。

　　从安装边界来看，整套设备的总长控制在适配常规车间通道的尺寸范围内，左右两侧的输送台可根据产线对接需求选择加长或缩短配置，设备的最大通过宽度可覆盖常规工业纸箱的尺寸区间，机架最高点距离地面的高度满足车间常规作业空间的净高要求，不会与车间上方的桥架、照明管线产生干涉。设备的电控箱集成在机架侧方的封闭安装位内，所有走线都通过架体内部的穿线槽排布，外部无裸露走线，既避免车间粉尘、杂物对线路的损坏，也能减少日常清洁过程中碰损线路的风险。

　　在结构设计的细节上，打包工位下方设置了带滑轨的废带收集盒，日常捆扎过程中产生的废带余料会直接落入收集盒内，可定期抽出清理，避免废带散落卷入输送机构造成设备故障。输送驱动电机采用减速电机直驱的传动结构，相比链传动结构运行噪音更低，传动间隙更小，输送位置的重复定位精度更高，能保证纸箱到位后捆扎位置的一致性。两侧输送段的驱动采用同步联动设计，保证纸箱进出打包工位时两侧输送速度一致，不会出现纸箱偏斜扭转的问题，对于长度较大的长条类货品，也能平稳输送通过打包工位，不会出现货品一端卡滞的情况。
