多工位重力式物料垂直提升输送设备

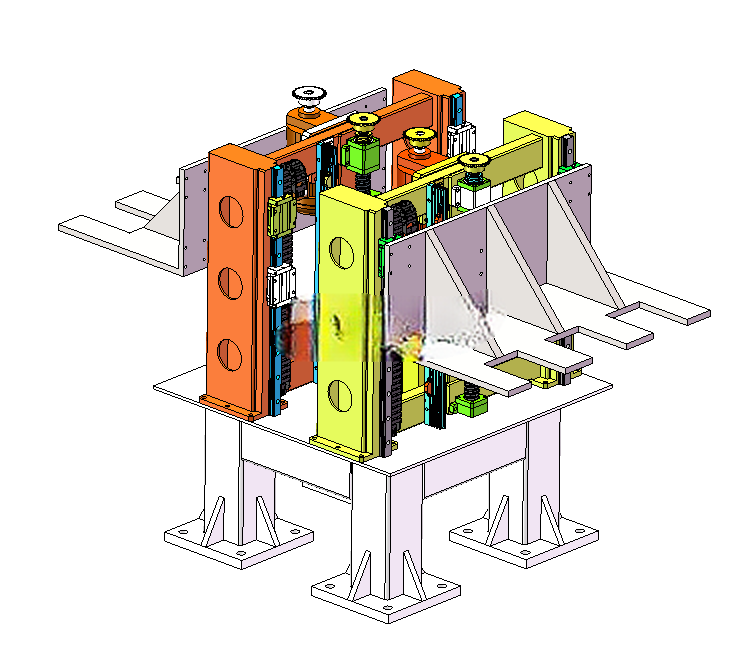

　　在冶金、煤炭、化工、机械制造等行业的连续生产流程中，不同高度工位间的物料转运一直是影响产线节拍的关键环节，这款重力提升设备正是针对这类跨高度物料输送需求开发的专用装置，区别于传统强制驱动的提升结构，它依托重力势能配合导向限位结构完成物料的平稳抬升与转运，能适配多种规整工装托盘、加工件的跨层输送需求。从结构布局来看，设备采用多立柱支撑的框架式主体，底部设置带加强筋的方形安装脚座，每个脚座预留螺栓安装孔，可直接固定在车间预埋钢板或硬化混凝土地面上，安装时需保证底座平面度公差控制在0.2mm/m以内，避免框架倾斜导致提升卡滞。

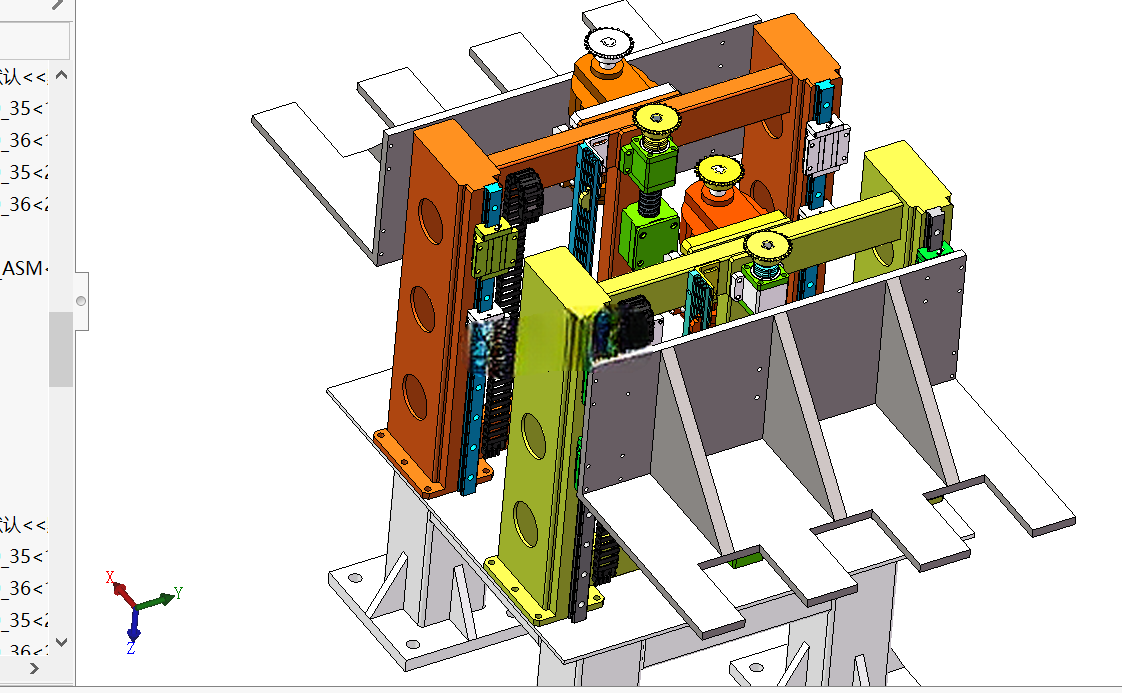

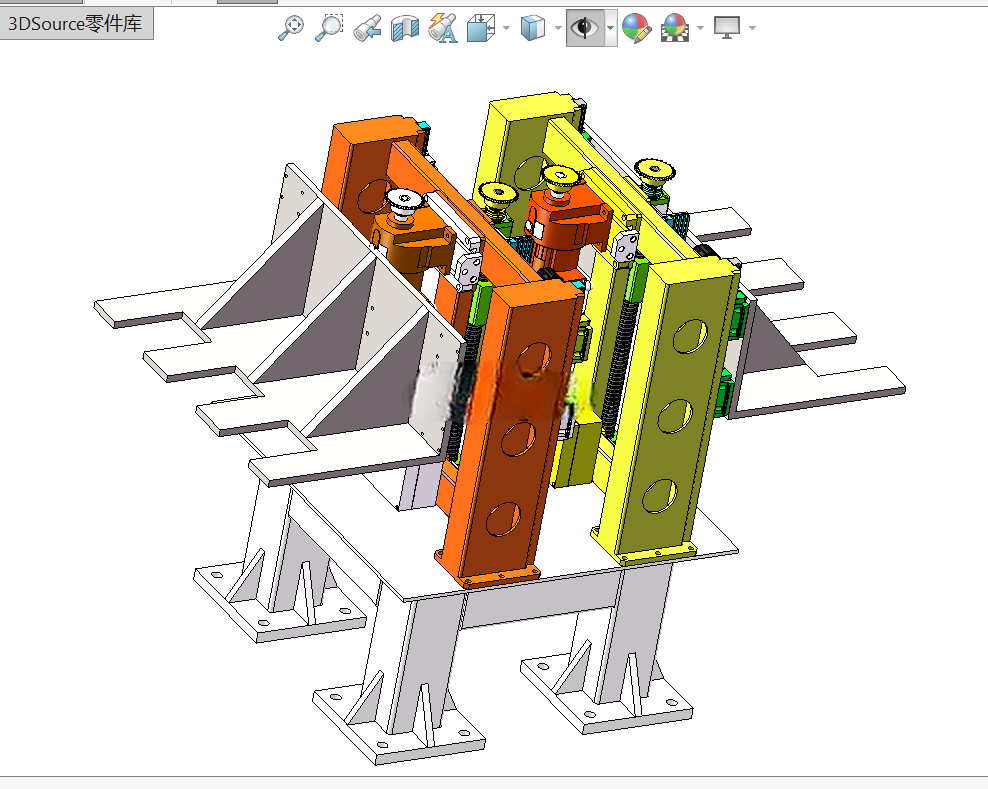

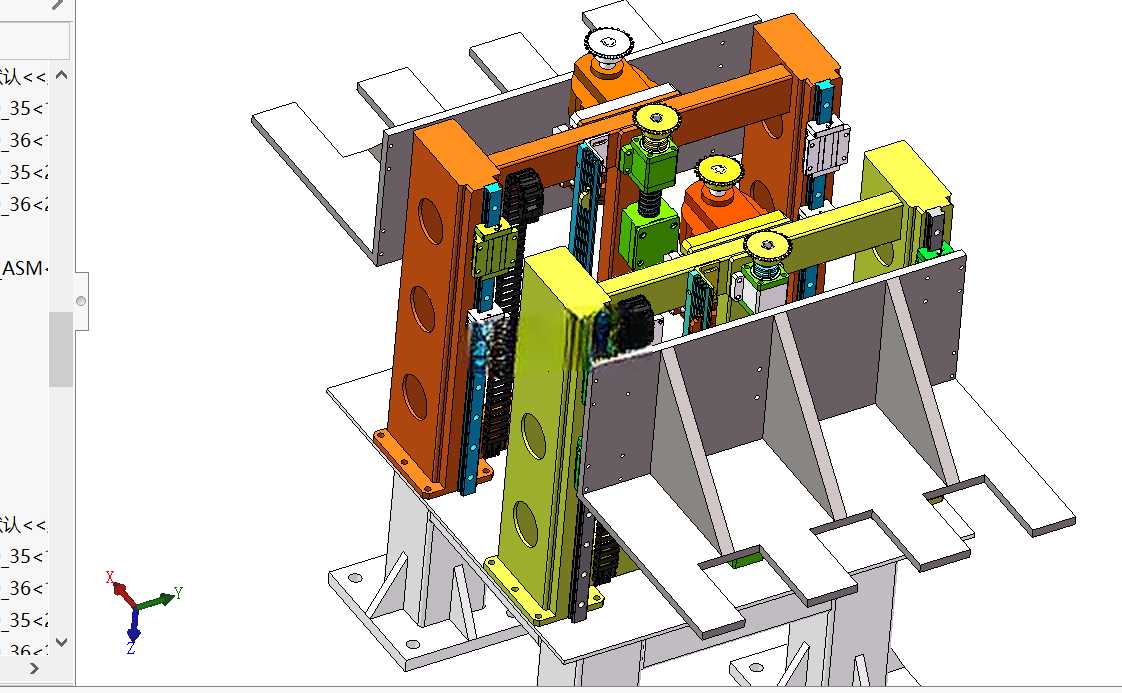

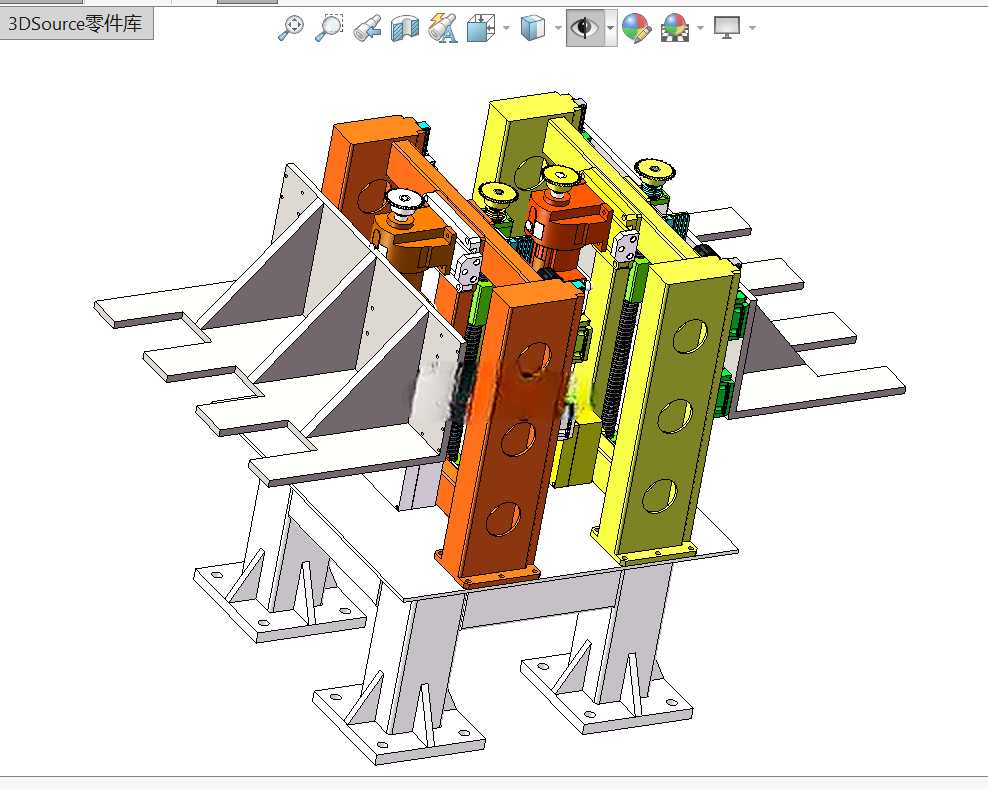

　　主体框架上对称布置多组竖直导向立柱，不同颜色的功能模组分别对应不同的工位对接单元，可同时对接三条平行输送线的进料与出料需求，单组工位的承载能力可适配常规15kg以内的工装工件，输送过程中依靠侧边的导向挡块对物料托盘进行横向限位，防止转运过程中出现偏移滑落。设备的驱动与制动部分集成在立柱后侧的安装腔体内，液压制动系统作为核心安全部件，会在提升到位、断电、异常卡滞等工况下即时锁止提升托架，避免托架下坠引发安全事故；主轴承润滑系统采用集中供油结构，可定期对导向轮、传动副的运动接触面进行润滑，减少运动部件的磨损量，延长设备整体的无故障运行周期。

　　从安装边界来看，设备整体占地宽度适配常规3条并行输送线的间距要求，高度可根据现场工位的实际高差进行模块化调整，进料端与出料端的延伸托板可直接与现有辊筒线、皮带线进行对接，对接时仅需调整托板的高度差与水平度，无需对现有产线进行大规模改造。在实际产线布局中，这类提升设备常布置在机加工产线的工序衔接段、装配线的层间转运点、仓储系统的出入库接驳位，相比传统的往复式提升机，它的多工位并行结构可同时处理多个工位的物料提升需求，能有效减少单通道提升带来的等待节拍浪费；重力辅助的提升结构也能降低驱动系统的负载功率，相比同载荷的强制驱动提升设备能耗可降低两成左右。

　　设计过程中，框架部分采用型钢焊接后去应力处理的工艺，避免长期承载后出现框架变形；导向接触面加装可更换的耐磨衬板，日常维护时仅需更换磨损的衬板即可，无需整体拆卸导向立柱；每个提升托架上都设置了到位检测传感器的安装位，可直接接入产线的PLC控制系统，实现提升动作与上下游设备的联动联锁，当上游物料到位后自动触发提升动作，提升至指定高度后自动触发下游输送线的接料动作，全程无需人工干预。设备的支腿部分设置了可调高度的支撑结构，可在安装时对整体水平度进行微调，抵消地面不平整带来的安装误差；侧边的防护挡板采用可拆卸式设计，日常检修时可快速拆下挡板，对内部的传动、制动部件进行检查维护。针对不同行业的物料特性，托架上的固定结构可进行定制化调整，比如针对表面易划伤的加工件，可在托架接触面加装聚氨酯缓冲垫；针对带油污的工件，可在托架底部设置接油盘，避免油污滴落到车间地面或下层设备上。在设备选型匹配时，需要提前核算输送物料的单重、外形尺寸、每小时的输送节拍需求，以此调整驱动单元的功率、托架的间距以及制动系统的锁止力，确保设备运行时的稳定性与安全性；如果是应用在有防爆要求的化工、煤炭行业场景，还需要将驱动电机、检测传感器更换为对应防爆等级的部件，满足现场的安全生产规范要求。
