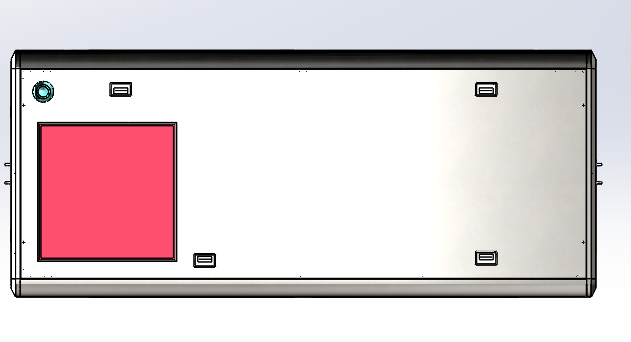

风淋射频除尘读码一体工业设备结构

项目分类:除尘设备 发布时间:2024-12-20 ID:860654
  • 风淋射频除尘读码一体工业设备结构
  • 风淋射频除尘读码一体工业设备结构
  • 风淋射频除尘读码一体工业设备结构

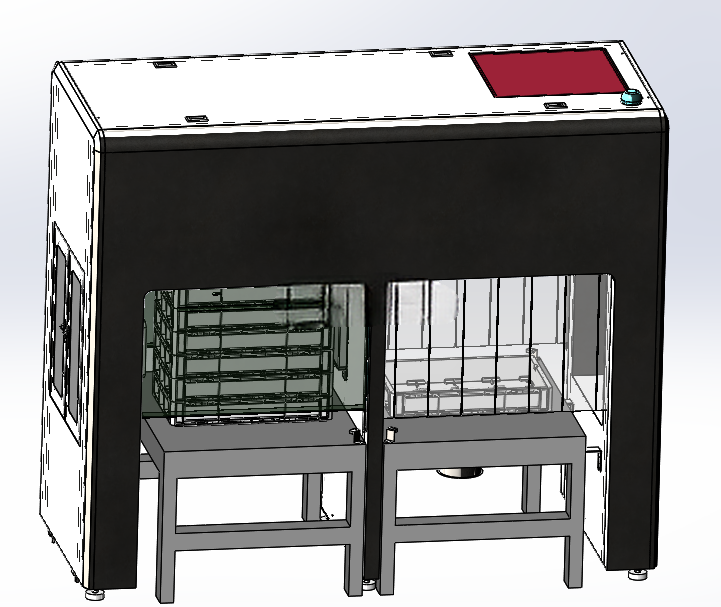

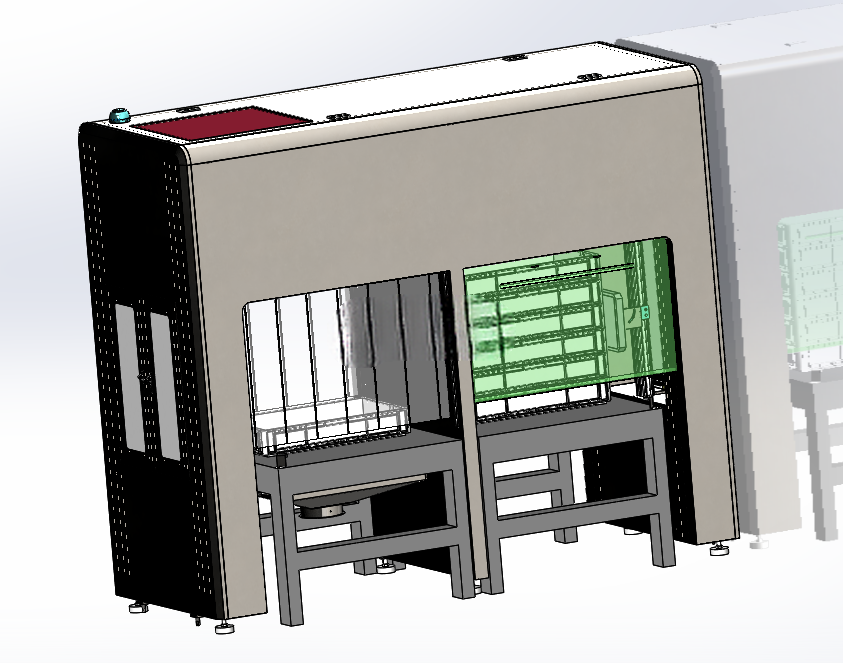

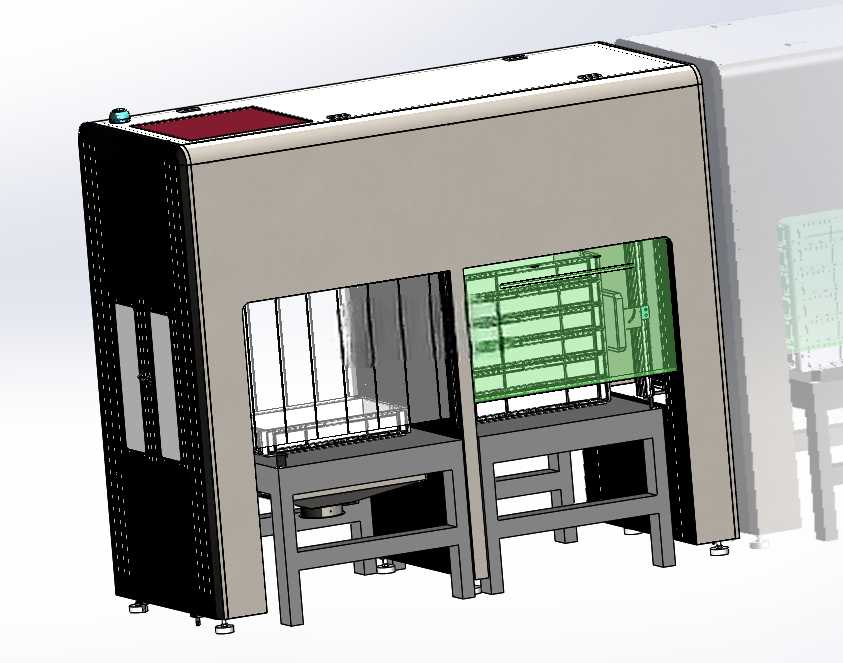

  在电表组装与检测的产线环节中,除尘与信息读码是衔接前段装配与后段测试的核心工序,该风淋射频一体设备正是针对这一场景开发的专用工位设备,适配电表类小型精密电子器件的在线处理需求。设备整体采用卧式长箱体结构,主体框架采用方通焊接后做钣金封板处理,正面预留大尺寸操作维护门,左侧设置独立的风淋作业腔,腔室周边布置可调角度的风嘴,对接顶部的离心风机与初中效过滤单元,可形成垂直加侧向的紊流风场,将工件表面附着的浮尘、塑料碎屑、装配残留毛屑吹落,腔室底部设置抽风口对接集尘管路,避免扬尘扩散到车间洁净区域。

  射频读码模块布置在风淋腔出口的工位上方,采用非接触式射频识别方案,当工件从风淋腔送出后,读码器可自动识别工件内置的RFID标签信息,将工件编号、装配参数等数据上传至上位机系统,完成工序信息的绑定与追溯。设备配套的滚筒输送线采用分段式设计,进料段与出料段分别对接产线上下游工位,滚筒采用包胶处理避免刮花电表外壳,线体中部设置光电传感器组,当传感器检测到工件进入风淋腔指定位置时,会触发线体停止信号,同时启动风淋除尘程序,待除尘时长达到设定值后,线体重新启动将工件输送至读码工位,完成读码后再送出至下游工位。

  从结构设计层面来看,该设备的风淋腔与读码工位做了物理隔断,避免风淋气流影响射频信号的识别稳定性,电气控制元件全部布置在设备顶部的独立电气仓内,仓门设置散热格栅与防尘密封胶条,PLC、触摸屏、继电器、伺服驱动器等元件分层安装,方便后期接线与维护;风机与读码器的安装位置均预留了调节腰型孔,可根据不同规格的电表产品调整风嘴角度与读码器高度,适配多品种小批量的生产需求。设备的安装边界需要对接车间的压缩空气管路、除尘排风管路以及电源网络,地面安装采用膨胀螺栓固定,底部设置可调脚杯,可调整设备水平度,保证滚筒线与上下游工位的对接高度差控制在±1mm范围内,避免工件输送过程中出现卡滞。

  设备侧面预留了维护开口,可直接更换过滤棉、调整传感器位置,无需拆解整体外封板,降低日常维护的工作量。在实际产线运行中,该设备可实现单工位每小时处理120-150件工件,除尘效率可达98%以上,读码识别率稳定在99.5%以上,可替代传统的人工吹尘与手持扫码作业,减少人工接触对精密电表元件的静电损伤,同时提升工序的一致性与数据追溯能力。设备的外封板采用冷轧钢板喷塑处理,表面光滑不易积尘,符合电子制造车间的洁净管理要求,操作面板布置在设备正面右侧,可直接设置风淋时长、输送速度、读码灵敏度等参数,操作人员无需打开电气仓即可完成常规参数调整。
