便携式手持棉花采摘作业机具结构设计

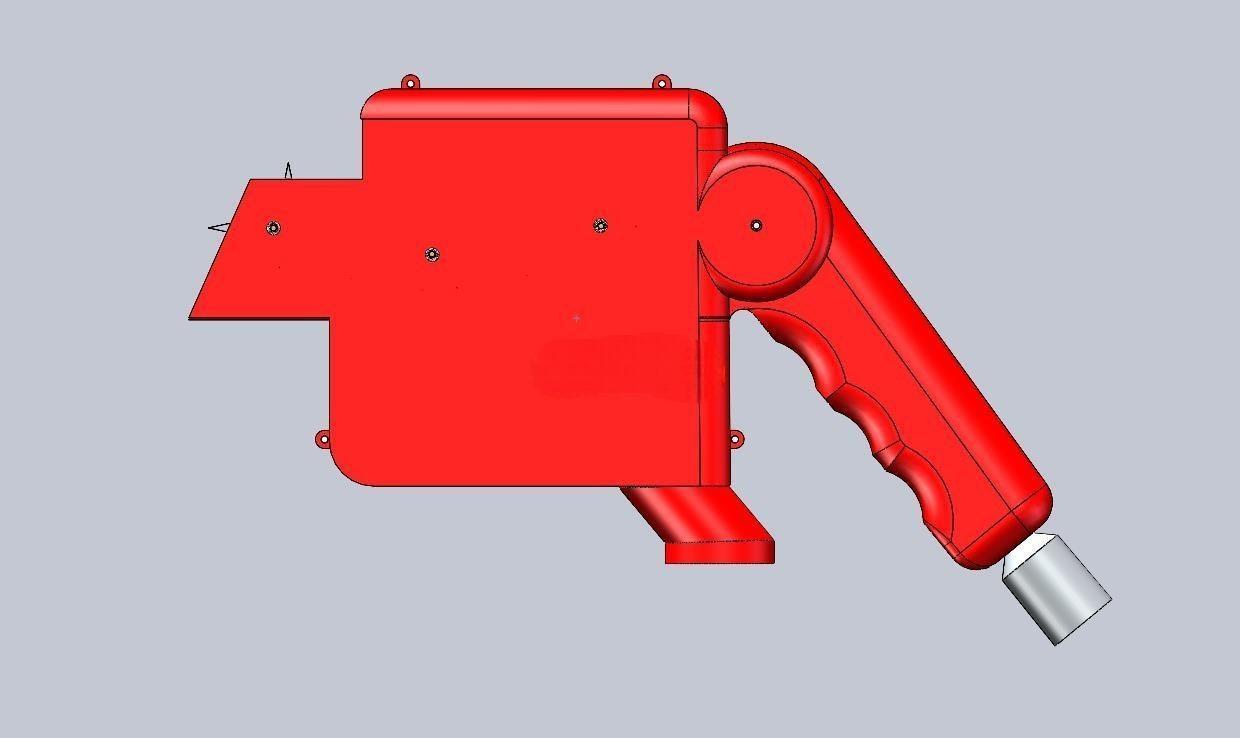

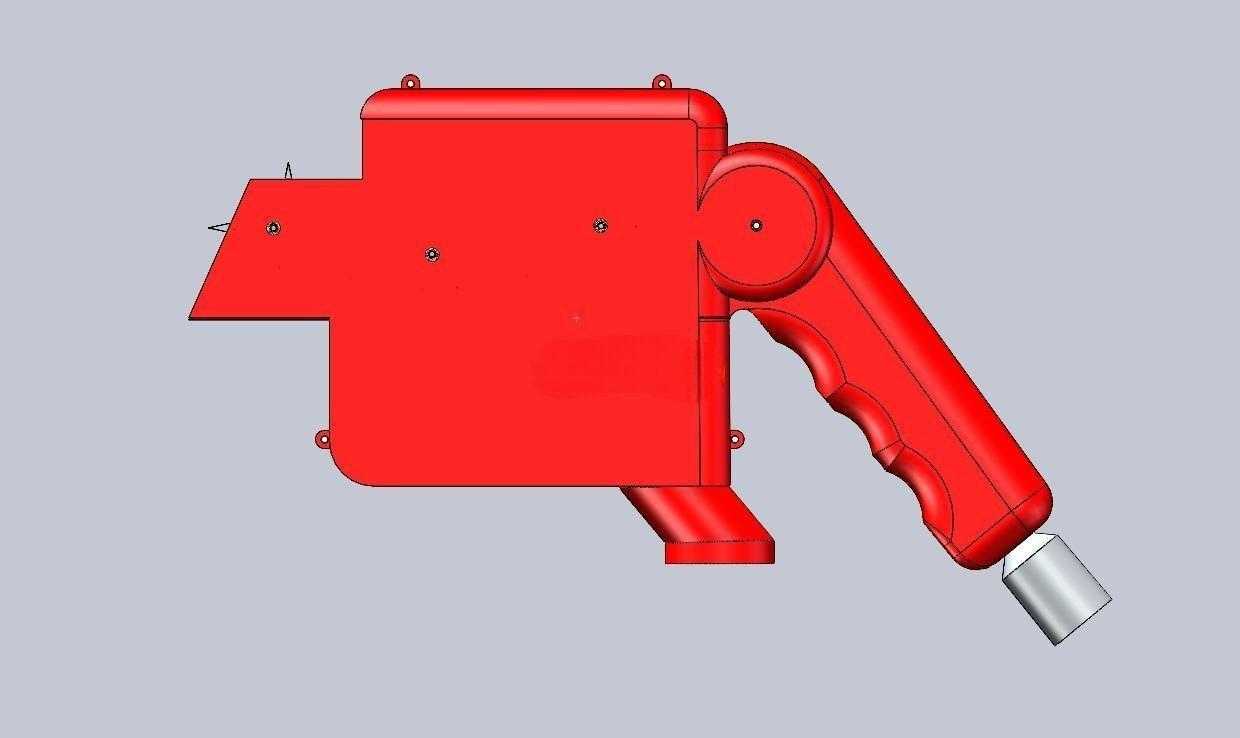

　　在国内棉花种植场景中，尤其是零散种植地块、丘陵棉区以及大型采棉机无法进入的边角种植区域，人工采收棉花长期存在效率偏低、劳动强度大的问题，这款手持式棉花采摘机具正是针对这类场景开发的小型采收作业设备，能够替代纯手工剥桃净棉的作业模式，降低棉农采收环节的体力消耗，提升零散地块的棉花采收效率。从结构设计逻辑来看，整机采用枪式手持布局，握持区域做了贴合手掌弧度的曲面处理，作业时单手握持即可完成操作，整机重量控制在单手握持长时间作业不易产生疲劳的区间，适配不同身高、不同握持习惯的作业人员使用。

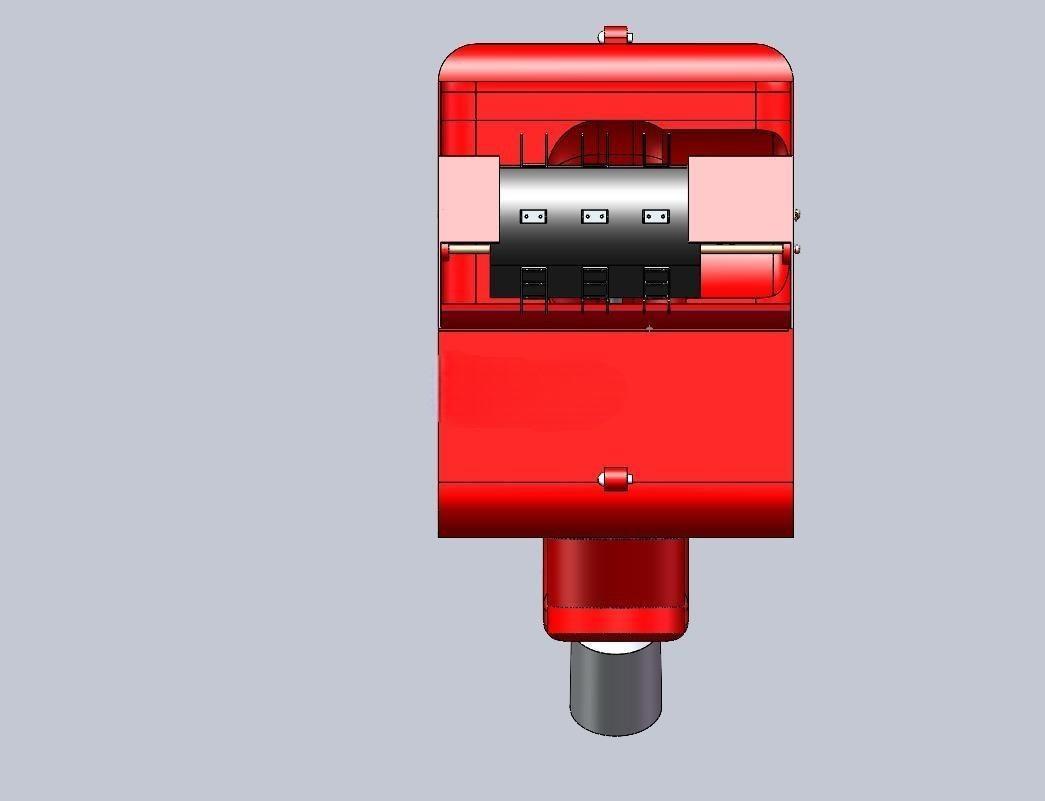

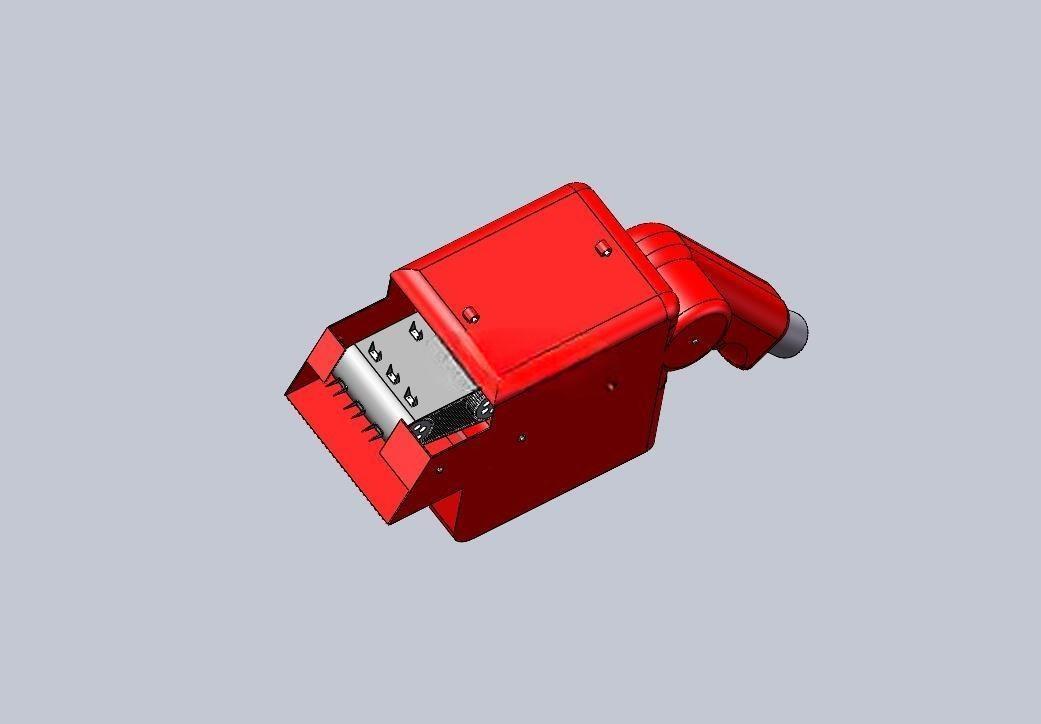

　　设备前端为采棉作业执行端，设置有带防护齿的进料开口，开口尺寸经过多轮田间测试调整，既能够保证成熟棉桃顺利进入作业腔，又能避免过大的棉枝、硬秆卡入设备内部造成故障；作业腔内部设置有带勾齿的采棉辊组，辊组间隙经过精准调校，能够在勾取棉纤维的同时，有效分离棉壳与硬杂质，避免采收的棉花中混入过多碎屑，降低后续清棉环节的工作量。动力端集成在握持手柄的后侧，与作业腔之间通过密封的传动腔连接，传动结构做了全封闭处理，避免田间作业时棉絮、尘土进入传动部件造成卡滞或磨损，延长设备连续作业的无故障时长。

　　从安装边界与尺寸适配角度来看，整机最大外轮廓尺寸控制在单手可操作的范围内，作业端宽度适配常规棉垄的种植间距，作业时无需大幅度调整手臂姿态，即可对准棉桃完成采收；设备外壳采用高强度工程塑料一体成型，接缝处做了密封处理，能够适应田间多尘、偶尔遇露水的作业环境，外壳表面做了防滑纹理处理，即使作业时手部沾有棉絮或少量露水，也能稳定握持不会打滑。在功能设计上，这款设备没有设置复杂的操作按键，仅在握持手柄的食指位置设置了启停开关，作业时握持设备对准成熟棉桃，按下开关即可带动内部采棉辊转动，将棉纤维从棉桃中剥离并暂存到设备的集棉腔中，集棉腔设置在作业腔的后侧，采用快拆结构设计，集满棉花后只需按压侧边的锁扣即可拆下集棉腔倒出棉花，整个操作流程无需额外工具，作业人员经过简单熟悉即可上手操作。

　　不同于大型采棉机需要配套动力、对种植地块规模与平整度有较高要求，这款手持采棉机具不需要复杂的配套设施，单人即可独立完成全部采收作业，既适合小面积种植的棉农单独使用，也可以在大规模棉田中作为大型采棉机的补充设备，用于采收大型设备遗漏的边角区域棉花、以及后期成熟的晚茬棉花，填补了大型采收设备与纯手工作业之间的装备空白。设计过程中针对采棉辊的勾齿角度做了多轮迭代，最初的直齿结构容易勾扯棉壳造成杂质过多，调整为带一定倾斜角度的弧形勾齿后，既能够保证足够的棉纤维抓取力，又能减少棉壳、棉叶的带入，采收的棉花洁净度相比初代设计有明显提升；同时针对传动结构的转速做了匹配调校，转速过低会导致采棉不净、残留棉纤维在棉桃上，转速过高则容易扯断棉纤维、甚至打飞棉桃，最终选定的转速区间兼顾了采净率与棉纤维完整性，不会对棉花品质造成影响。设备的维护门槛也做了针对性优化，前端的防护齿板采用螺丝固定，日常作业后如果有棉枝缠绕在齿缝中，只需拧下固定螺丝即可拆下齿板清理，不需要拆解整机；传动部件采用自润滑轴承，日常使用不需要频繁加注润滑油，降低了农户的日常维护成本与操作难度。
