双面覆膜切断生产设备结构设计

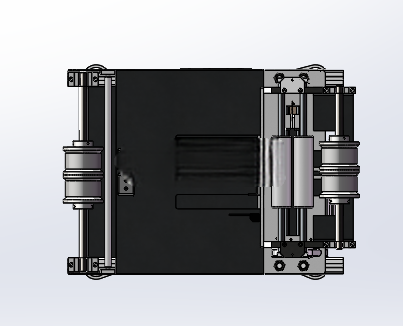

　　从实际产线布局的角度看，设备整体采用卧式框架结构，核心的覆膜辊组对称布置在设备中部的加工工位两侧，进料端预留了对接上游机械手的接料位，出料端可直接衔接后续的收料输送带或者质检工位，安装时需要注意设备底部的调平脚座支撑范围，左右两侧需要预留至少300mm的维护空间，方便覆膜辊的更换和卷材的上料操作，设备的电控柜集成在机身侧部，不需要额外占用独立的安装空间，整体占地面积适配多数中小型生产车间的工位排布。在软包装、电子辅料、印刷后道加工的生产环节里，薄膜类卷材的双面覆膜与定长切断是十分常见的工序，不少中小生产线过去依赖人工对位覆膜再配合切刀裁切，不仅对位精度差、覆膜易出现褶皱气泡，裁切长度的一致性也很难保障，遇到批量订单时生产效率和良品率都难以稳定，这款双面覆膜切断设备就是针对这类工序痛点开发的专用加工设备，可直接对接上游注塑机的机械手出料端，完成待加工件的全自动覆膜裁切流程，无需人工反复转运对位。设备的功能逻辑围绕连续化加工设计，当上游机械手将待加工工件放置到进料定位工位后，传感器会检测到进料信号，触发两侧的覆膜辊同步送料，上下两层覆膜会在导向辊的引导下精准贴合在工件的正反两面，贴合过程中压辊会保持恒定的压力，避免覆膜与工件之间残留气泡，同时步进电机配合直线滑台带动裁切刀组移动，按照预设的长度完成定长切断，整个动作流程由PLC触摸屏集中控制，操作人员可直接在触控界面调整覆膜张力、裁切长度、送料速度等参数，适配不同厚度的覆膜材料和不同尺寸的加工工件。

　　从结构设计的思路来看，这款设备的辊组部分采用了快拆式的轴端固定结构，日常更换不同规格的覆膜卷材时，不需要拆解大量的紧固件，只需要松开轴端的快拆锁扣就能完成辊筒的更换，大幅减少换型调试的时间；裁切刀组的滑动部分选用了高精度直线导轨作为导向支撑，配合步进电机的精准进给，能将裁切长度的误差控制在±0.5mm以内，满足多数精密辅料加工的精度要求；气动元件的布置全部集中在机身的侧部走线槽内，气管和线路分开排布，既避免了加工过程中粉尘碎屑对管路的磨损，也方便后期的故障排查和维护。

　　设备的进料端设计了可调节的定位挡块，能够根据待加工工件的宽度调整定位范围，不需要额外更换工装就能适配一定尺寸区间内的工件加工；覆膜张力控制采用了阻尼式张力调节器，在送料过程中可以保持覆膜的张力恒定，避免因为张力波动导致覆膜拉伸变形或者出现褶皱；裁切刀的下方设置了废料收集槽，裁切产生的边角料会直接落入槽内，不会散落在设备台面上影响后续的加工动作。在实际的产线适配中，这款设备可以单独作为独立工位使用，也可以直接集成到全自动化的生产流水线中，对接上下游的自动化设备，实现从上料、覆膜、裁切到下料的全流程无人化作业，相比传统的人工加半自动设备的加工模式，不仅能将单工序的加工效率提升三倍以上，还能大幅降低人工操作带来的品质波动，减少覆膜材料的浪费。

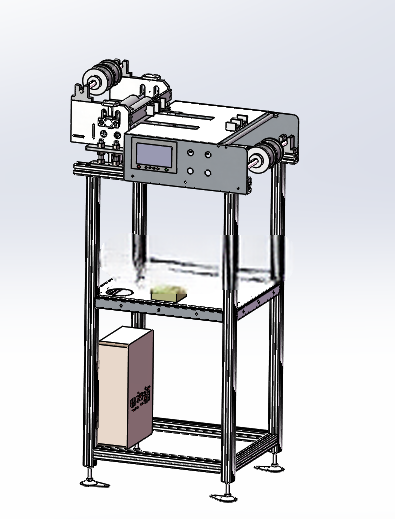

　　设备的机身框架采用了标准铝型材搭配钣金封板的结构，整体刚性足够支撑辊组高速运转时的稳定性，同时钣金封板可以将传动部分完全封闭，避免操作人员误触运动部件造成安全隐患，设备的操作面板布置在机身正面的伸手可及位置，操作人员站在设备正面就能完成所有参数调整和日常操作，不需要频繁移动位置。需要注意的是，安装时要保证设备的水平度，否则长期运行可能会导致覆膜走偏，影响覆膜贴合的精度；日常维护中需要定期给直线导轨和裁切刀的滑动部位加注润滑脂，检查传动皮带的张紧度，及时清理传感器表面的粉尘，避免检测信号出现误判，保障设备长期稳定运行。
