仿生四足爬行机器人结构设计方案

　　该四足爬行机器人结构方案针对非结构化地形移动需求设计，可适配管道内壁检测、壁面巡检、窄空间作业等多类工业场景，区别于轮式、履带式移动机构，足式结构对复杂地形的适应能力更强，可跨越一定高度的障碍物、在倾斜壁面或不规则地面稳定移动，无需依赖连续平整的行走支撑面。

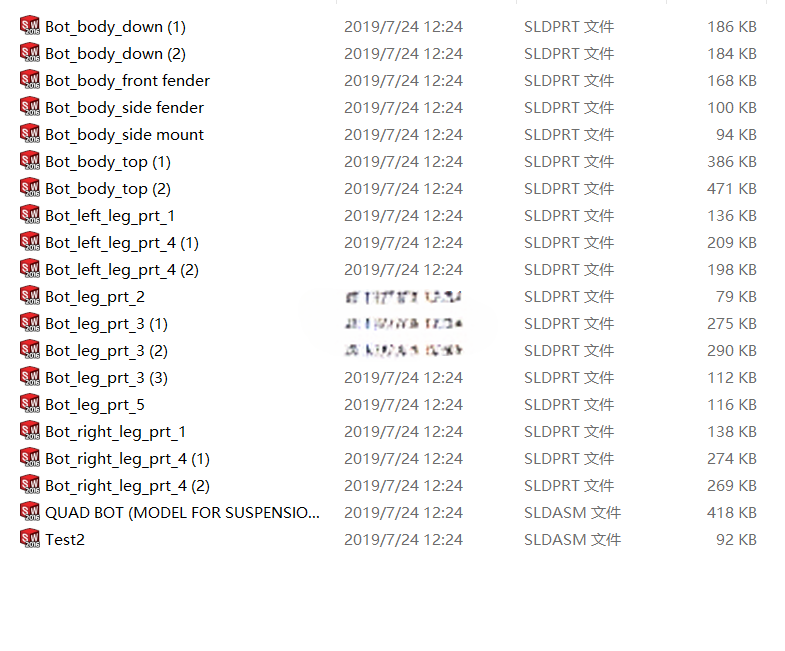

　　整体结构采用分体式模块化设计思路，机身主体分为上下盖板、前后端防护件、侧部安装座几个独立部分，各部件通过螺栓连接形成刚性承载基体，机身内部预留了充足的安装空间，可根据不同作业需求搭载检测传感器、清洗执行端、焊接辅助模块等功能组件，侧部预留的安装位可直接固定外接功能模块的安装支架，无需额外对机身主体进行二次打孔加工，降低后续功能拓展的改造成本。

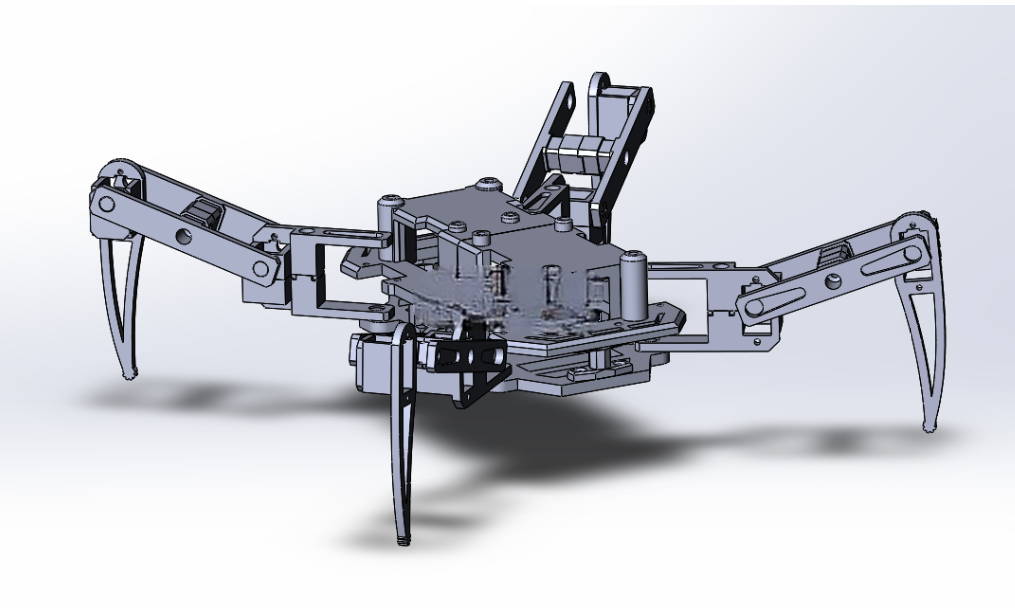

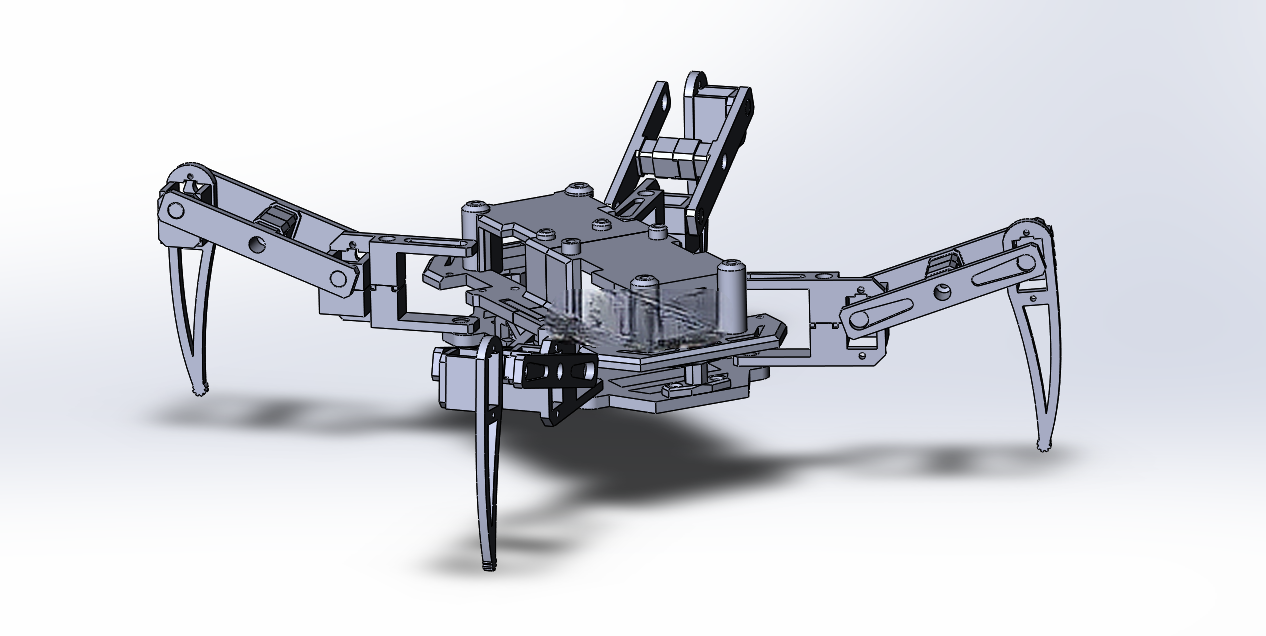

　　行走机构采用对称式四足布局，每条腿为独立的连杆传动结构，单腿设置多段铰接转动副，可实现抬腿、落足、摆动的复合动作，四条腿的动作可通过独立控制实现步态调整，可根据行走场景切换对角步态、爬行步态等不同行走模式，在平整地面移动时可提升行进速度，在复杂地形移动时可调整步幅与抬腿高度保证行走稳定性。腿部结构件采用轻量化设计思路，在保证结构强度的前提下尽可能降低运动部件重量，减少驱动端的负载，提升动作响应速度。

　　从安装边界来看，机身主体的长宽尺寸控制在常规小型移动机器人的适配范围内，腿部完全收拢时整体外轮廓尺寸可满足窄管道进入需求，腿部完全展开时可提升支撑跨度，保证在倾斜壁面行走时的整机稳定性，机身底部预留的安装平面可适配常规的驱动控制板、电池模块的安装尺寸，各部件的安装孔位均按照通用标准间距设计，可直接适配市面常规的标准紧固件与电子元器件安装需求。

　　结构设计过程中充分考虑了运动干涉问题，对每条腿的摆动行程做了限位设计，避免腿部动作过程中与机身主体或相邻腿部发生碰撞，各铰接位置预留了轴承安装位，可加装滑动轴承或滚动轴承降低转动摩擦，提升机构使用寿命。机身外轮廓的边角位置均做了圆弧过渡处理，避免在狭窄空间移动时剐蹭管壁或周边障碍物，前后端的防护结构可在发生轻微碰撞时吸收冲击，保护机身内部搭载的元器件不受损坏。

　　针对不同作业场景的适配需求，该结构可通过更换足部末端件实现不同附着能力的切换，在光滑壁面作业时可更换带磁吸或真空吸附的足部组件，在管道内部作业时可更换带防滑纹路的弧形足部，提升与管壁的贴合度，在普通地面行走时可更换平底耐磨足部，降低行走过程中的磨损。整机结构的受力路径经过优化，行走过程中地面的支撑力通过腿部连杆传递到机身主体框架，载荷均匀分布在机身的连接节点上，避免局部应力集中导致结构件变形，可满足长时间连续行走作业的强度需求。
