在线式气体粉尘布袋过滤装置结构设计

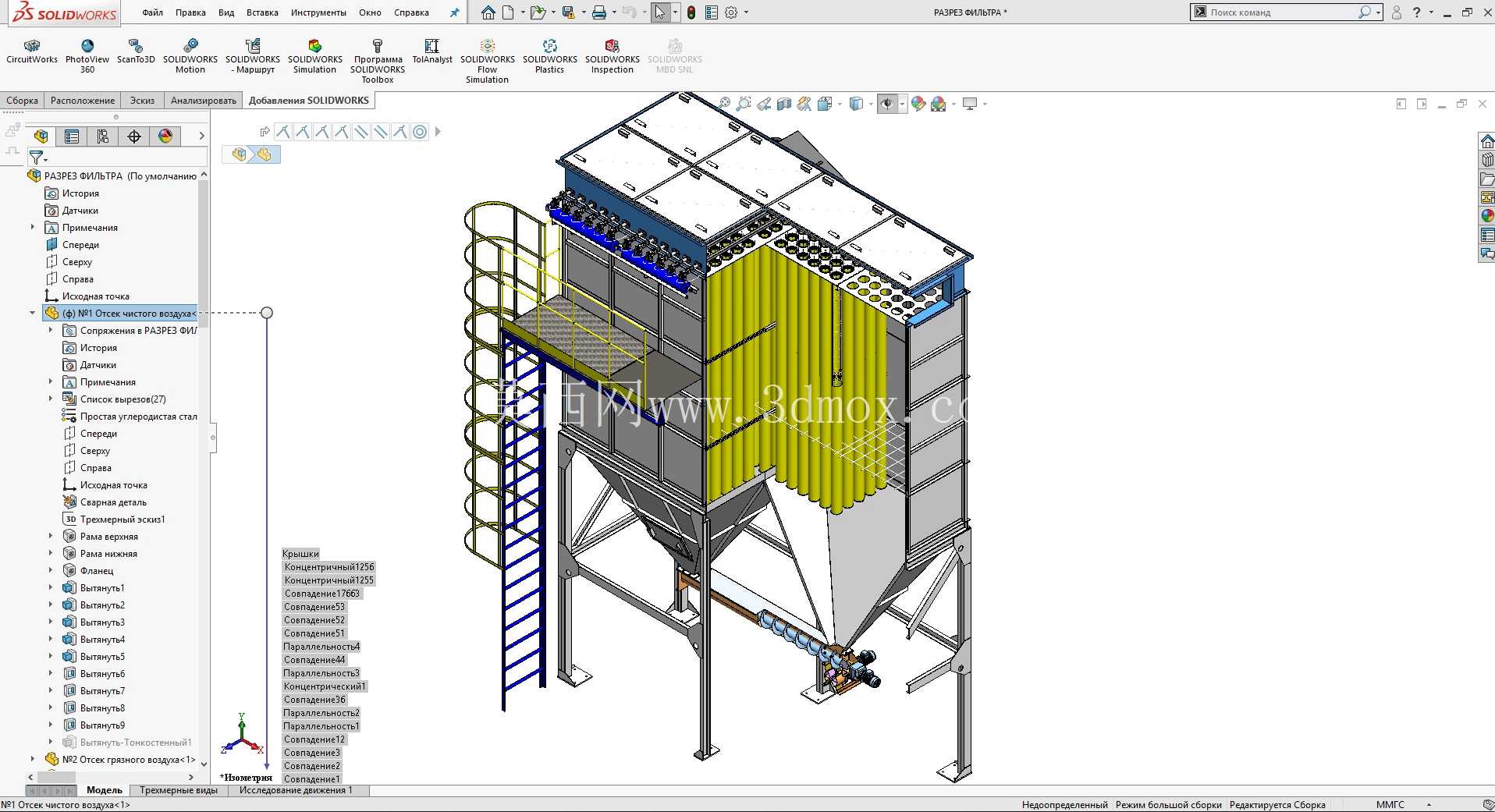

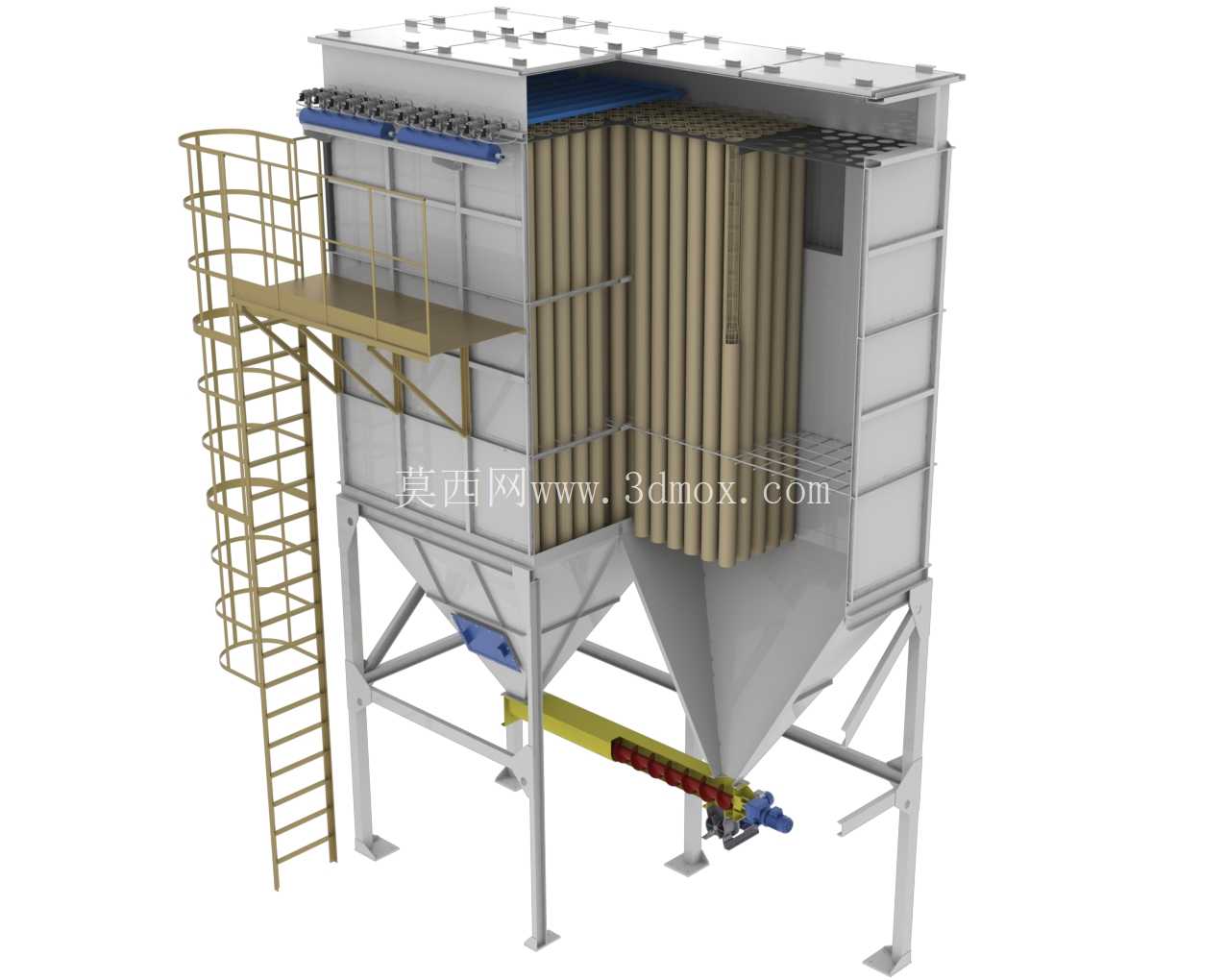

　　该装置主要应用于工业生产环节的含尘气体处理场景，覆盖木工加工车间、建材生产工段、粮食加工输送线、燃煤锅炉尾气通路等会产生悬浮粉尘的作业区域，可直接对接生产设备的排风管道，在含尘气体排放前完成气固分离，避免粉尘直接排入大气造成环保超标，同时也可回收部分有价值的粉状物料，减少生产过程中的原料损耗。设备采用上箱体、中箱体过滤段、下锥斗灰斗的三段式结构布局，侧面集成爬梯与顶部检修平台，爬梯踏步采用防滑格栅设计，平台周边设置1.2米高的防护栏杆，满足日常设备巡检、滤袋更换的作业安全要求，爬梯与平台均通过螺栓与主箱体侧壁连接，可根据现场安装空间调整爬梯的朝向，适配不同厂房的布局条件。

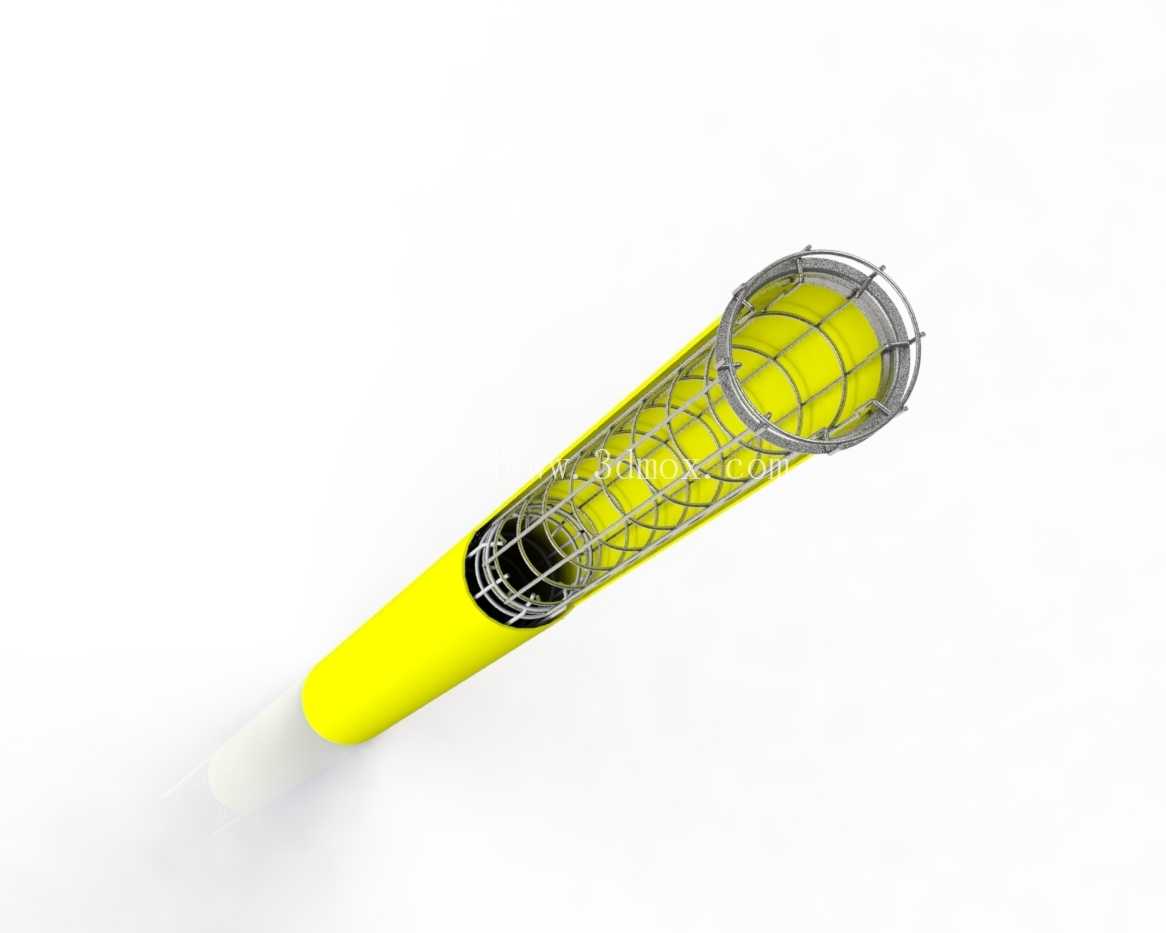

　　过滤段内部垂直排列多组圆柱形滤袋，滤袋通过顶部的花板定位固定，含尘气体从设备中箱体的进风口进入后，气流在箱体内完成扩散，大颗粒粉尘在重力作用下直接沉降进入下方灰斗，细小粉尘随气流穿过滤袋时被截留在滤袋外表面，净化后的气体透过滤袋进入上箱体的净气腔，从出风口汇集排出。设备配置无驱动式隔膜脉冲清灰结构，清灰组件布置在上箱体的净气侧，按照设定的周期向滤袋内部喷射高压气流，使滤袋产生瞬间的膨胀振动，将附着在滤袋外表面的粉尘层抖落至下方灰斗，清灰过程可实现在线运行，无需停止设备的过滤作业，保障生产环节的排风连续性。

　　下方灰斗采用锥角60度的锥形结构，避免粉尘在斗壁堆积架桥，灰斗出口配置螺旋输送结构，可将收集的粉尘连续输送至卸灰点位，无需人工频繁清掏积灰。从安装边界来看，设备采用支腿式落地安装，四组支腿底部设置安装底板，可通过膨胀螺栓与混凝土基础固定，安装时需保证设备整体垂直度偏差不超过千分之二，避免滤袋长期倾斜运行出现异常磨损；进风口与出风口均采用标准法兰接口，可直接对接现场的通风管道，无需额外制作过渡连接件。

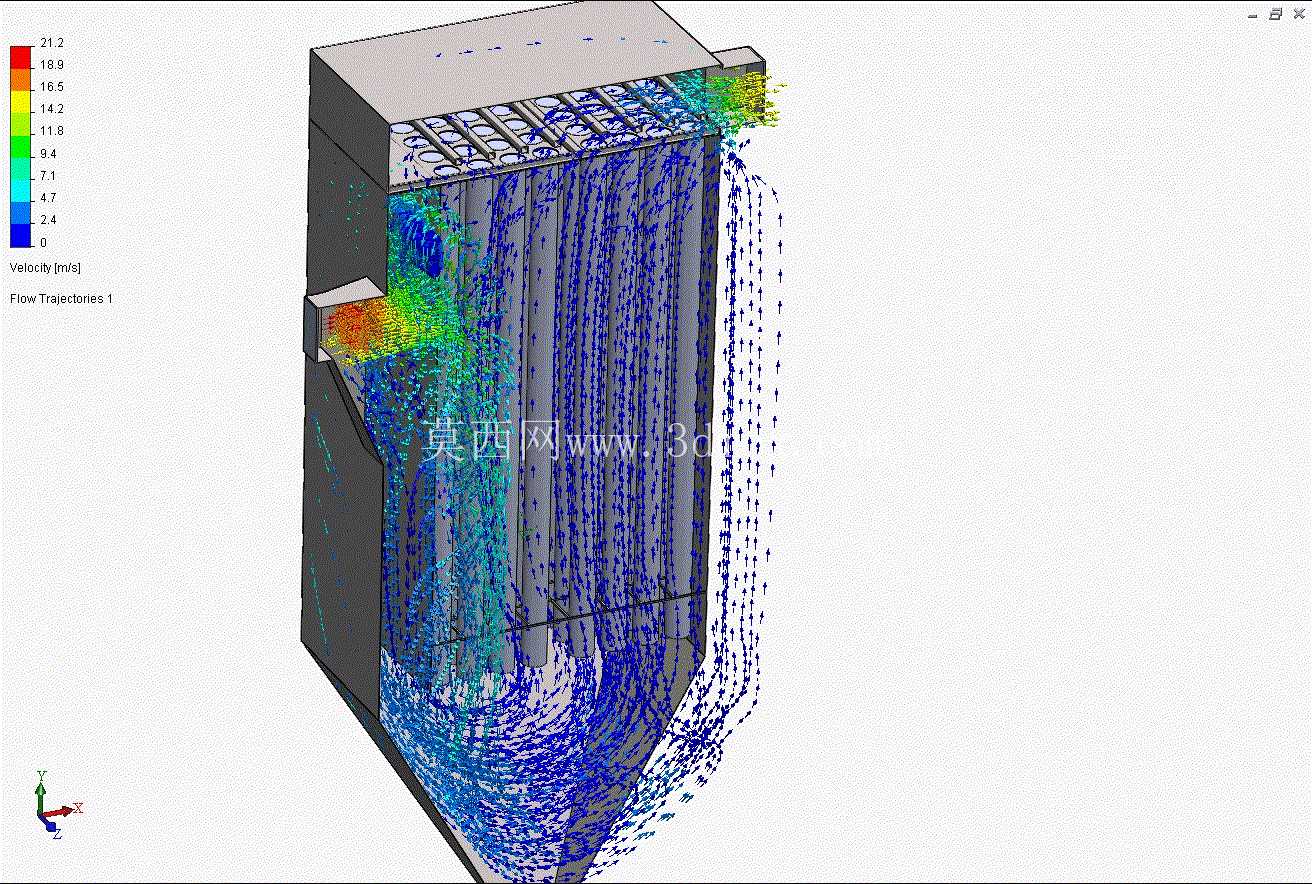

　　设计过程中充分考虑了滤袋的更换便利性，上箱体顶部设置可拆卸的检修盖板，拆除盖板后即可从上方抽出老旧滤袋完成更换，无需进入箱体内部作业，降低检修作业的安全风险；箱体壁板采用模块化拼接结构，每块壁板均通过螺栓与框架连接，运输过程中可拆分发货，降低超大件运输的成本，现场安装时仅需按照编号拼接即可完成主体组装。设备的气流分布经过针对性优化，进风口位置设置导流板，避免进入箱体的含尘气流直接冲刷局部滤袋，延长滤袋的整体使用寿命，同时降低设备运行的阻力损失，减少配套引风机的能耗。灰斗部位设置料位检测接口，可根据使用需求加装料位开关，当灰斗内积灰达到设定高度时自动触发提醒，避免积灰过多堵塞滤袋下方空间影响过滤效果。
