水泥厂布袋式除尘系统成套装置结构

　　这套除尘装置主要面向水泥生产环节的粉尘治理场景，在水泥熟料破碎、原料输送、成品包装这类产尘集中的工位，都能适配安装。整套系统采用负压抽吸的工作逻辑，含尘气流通过顶部铺设的不锈钢支管汇入主风道，进入箱体内部后，先经过气流均布板做流速缓冲，避免高速气流直接冲刷滤袋造成局部磨损，大颗粒粉尘在重力作用下直接落入下部灰斗，细微粉尘则附着在滤袋外表面，过滤后的洁净空气从净气室排出，整套系统额定处理风量可达每小时30000立方米，能覆盖中小型水泥生产线单个产尘工段的治理需求。

　　从结构设计层面看，箱体采用模块化框架拼接思路，主体支撑用型钢焊接成整体框架，侧壁的检修门做了双层密封结构，避免运行时漏风影响除尘效率；滤袋采用平铺排布方式，相比传统竖装结构，更换滤袋时不需要预留顶部超高的检修空间，能压缩整体安装高度，适配厂房层高受限的改造项目。灰斗部分设计了倾斜角度不小于60度的溜料壁，避免水泥粉尘吸潮后粘附在斗壁造成架桥堵塞，灰斗下部配置螺旋输料机构，收集下来的粉尘可以直接通过密闭溜槽输送到下方的集料桶，全程无敞开式落料点，避免二次扬尘。

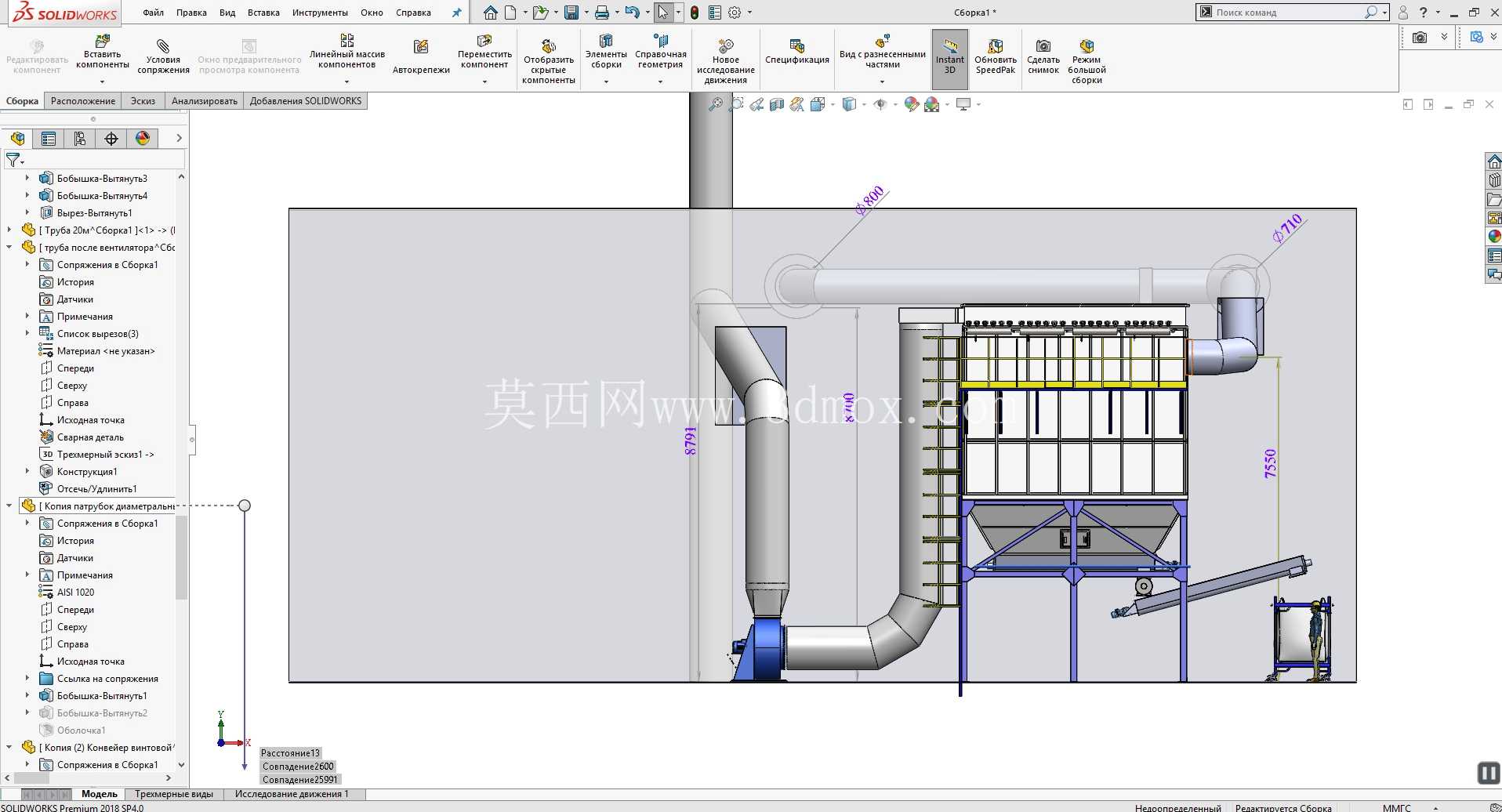

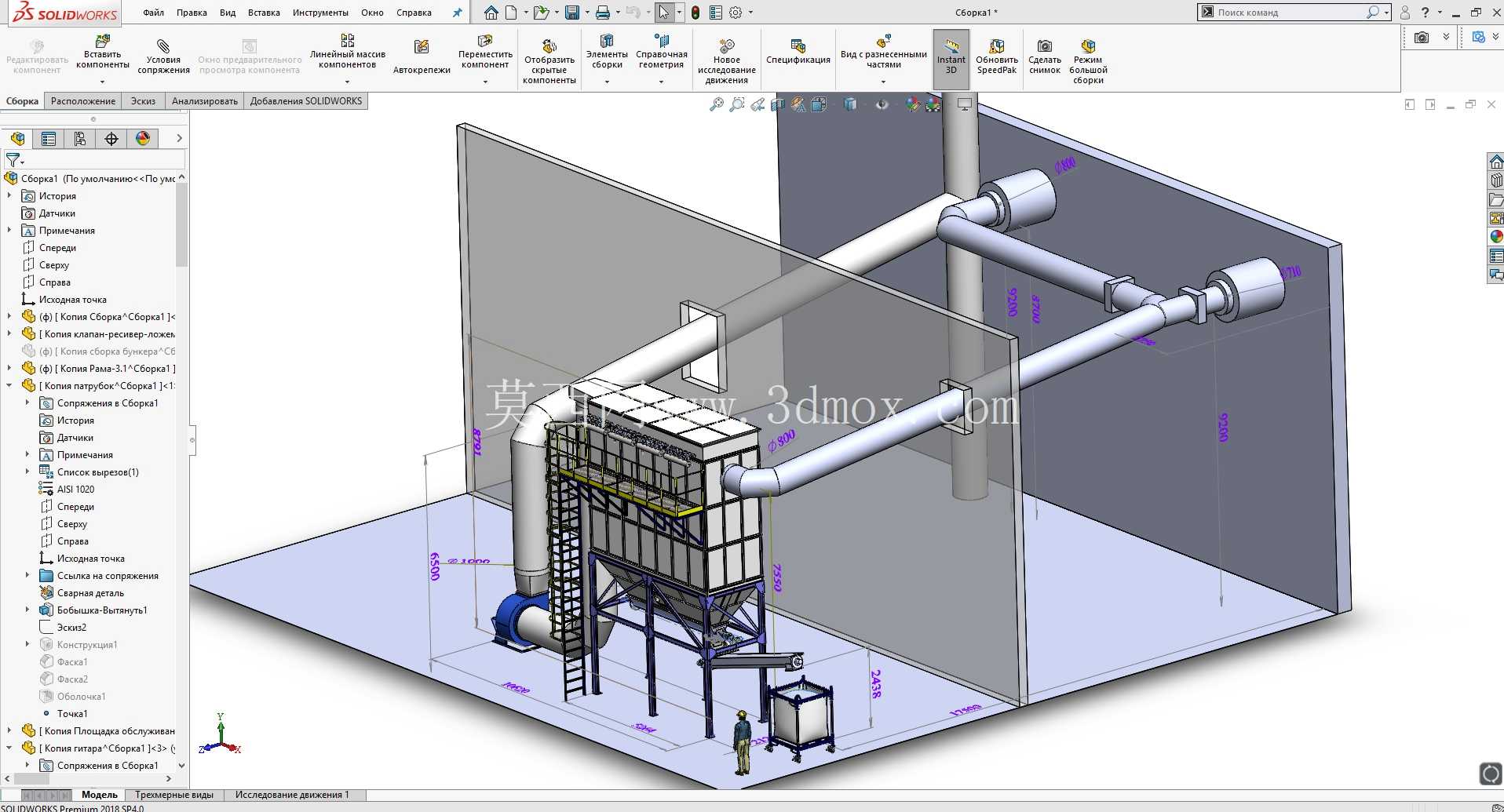

　　安装边界方面，整套设备的主箱体宽度控制在4.2米，长度6.8米，包含顶部风管的总高度为7.5米，安装时需要在设备周边预留不小于1.2米的检修通道，尤其是滤袋更换侧要预留足够的操作空间，方便人员抽出滤袋框架做维护。风管接口的位置做了法兰连接结构，能直接对接车间现有排风管道，不需要额外做变径转接；支腿部分设计了可调式地脚结构，能适配现场地面存在的高低差，不需要额外做复杂的基础找平，降低现场安装的施工量。

　　在功能细节上，系统配套的脉冲清灰机构采用离线清灰逻辑，每个仓室独立配置喷吹管，清灰时单个仓室暂时关闭风道，脉冲阀瞬间释放高压气流，让滤袋产生高频振动抖落表面附着的粉尘，清灰过程不会影响其他仓室的正常过滤作业，能保证系统运行时的风量稳定性。爬梯和检修平台做了防滑格栅设计，平台护栏高度符合工业安全规范，人员巡检时可以直接到达顶部净气室，检查喷吹阀的运行状态，也能观察滤袋的积灰情况。设备旁配置的小型操作箱可以直接控制清灰周期、输料机构的启停，也能对接厂区的中控系统做远程信号传输，实时反馈设备的运行压差、进出口温度等参数，方便运维人员及时判断滤袋是否出现破损、清灰机构是否正常工作。

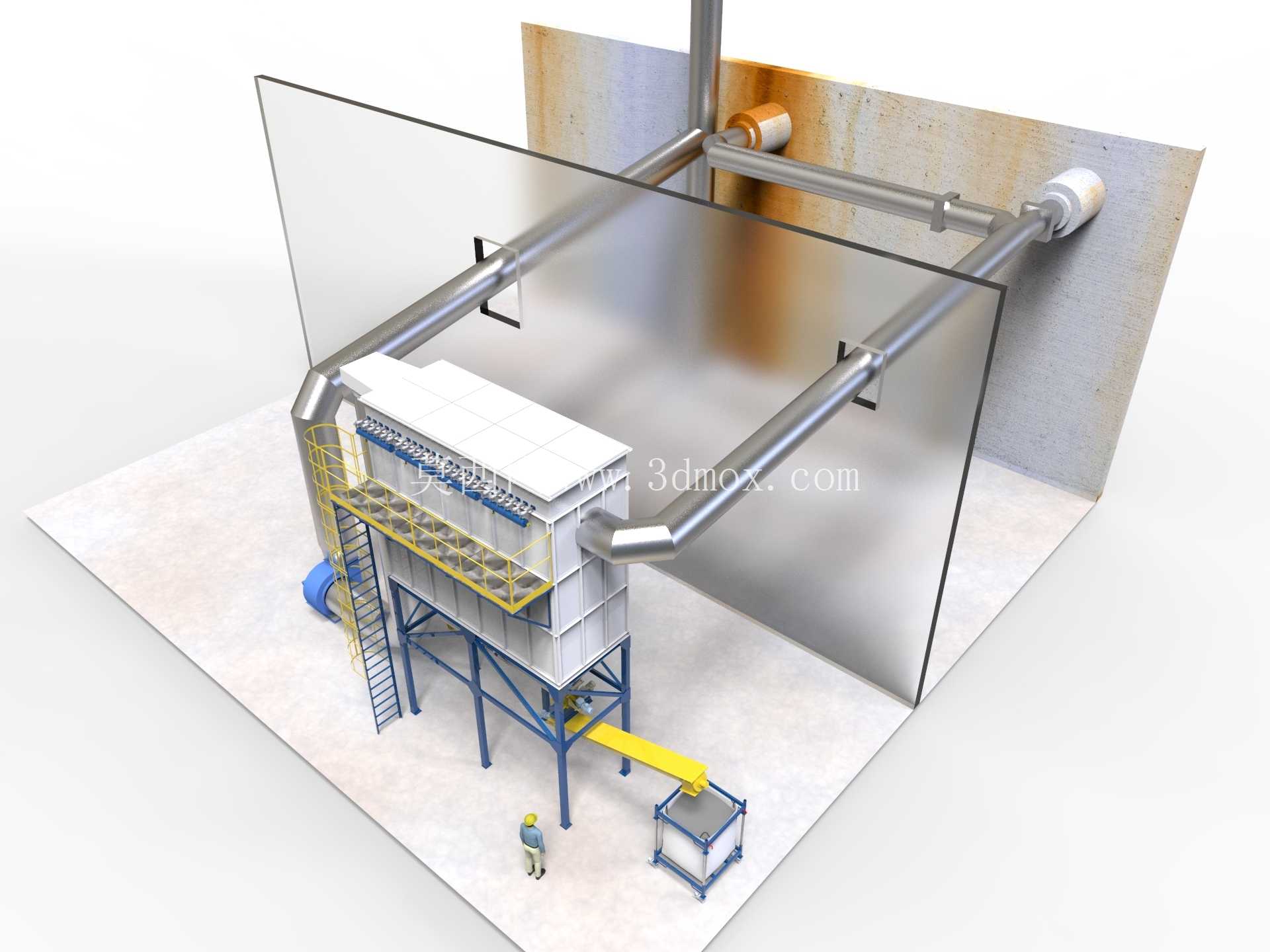

　　考虑到水泥生产现场的粉尘具有磨琢性强的特点，风管的弯头部分都做了加厚耐磨处理，气流转向处的内壁贴附耐磨衬板，减少高速含尘气流对管壁的冲刷磨损，延长风管的使用寿命。箱体的外表面做了防腐涂装处理，能适应车间内高湿度、高粉尘的环境，避免长期运行后壳体锈蚀。整套结构的建模过程中，所有连接节点都按照实际工程的安装逻辑做了还原，包括螺栓连接的位置、密封垫的排布、检修门的锁紧结构，都和实际工业应用的设备保持一致，能直接用于方案展示、安装模拟或者结构参考，帮助设计人员快速理解布袋除尘系统的整体布局和部件配合关系，在做同类项目的方案设计时，可以直接参考这套结构的排布逻辑，调整风量参数和尺寸就能适配不同的产尘场景。
