密闭空间空气净化新风系统净化室结构设计

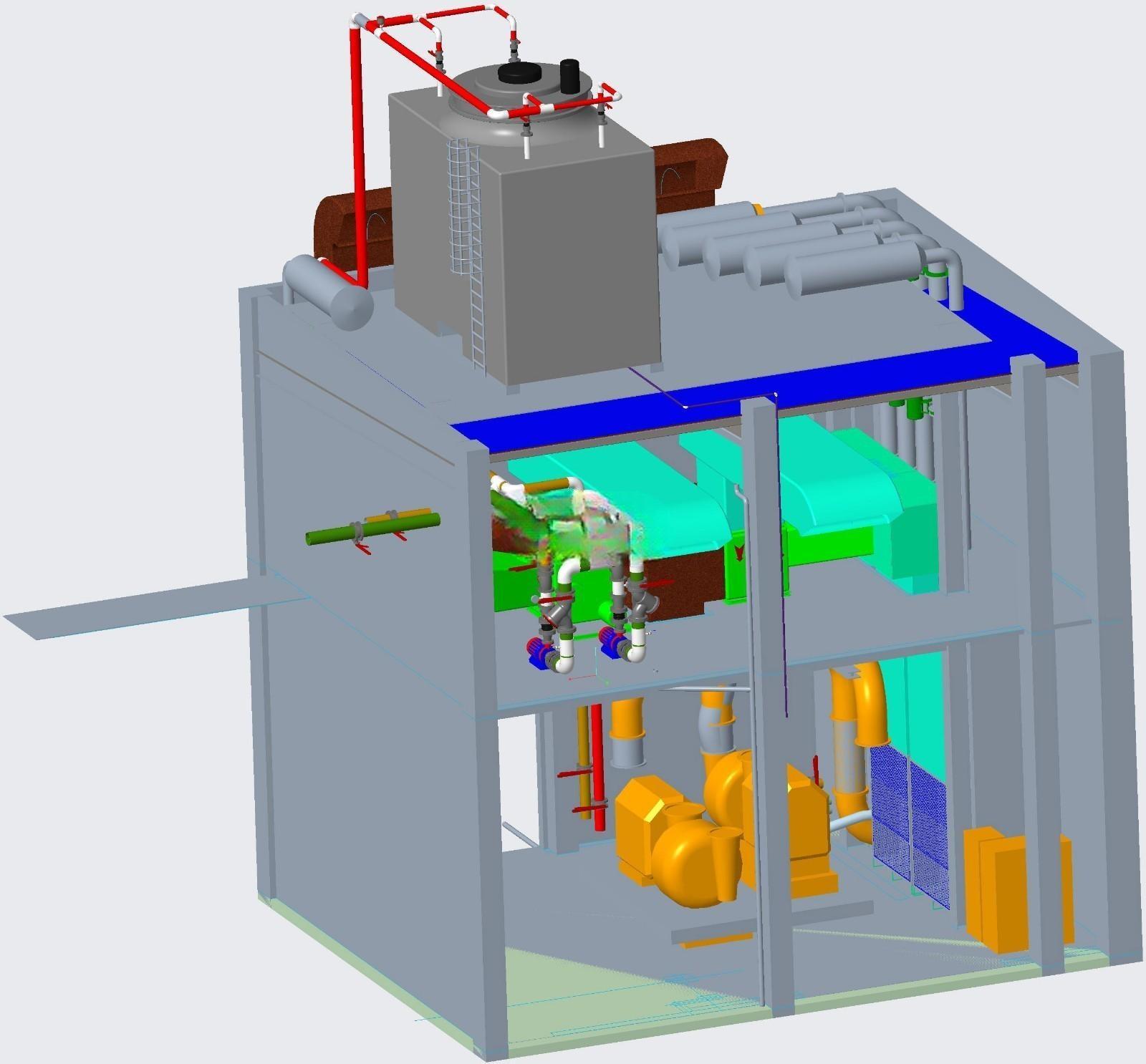

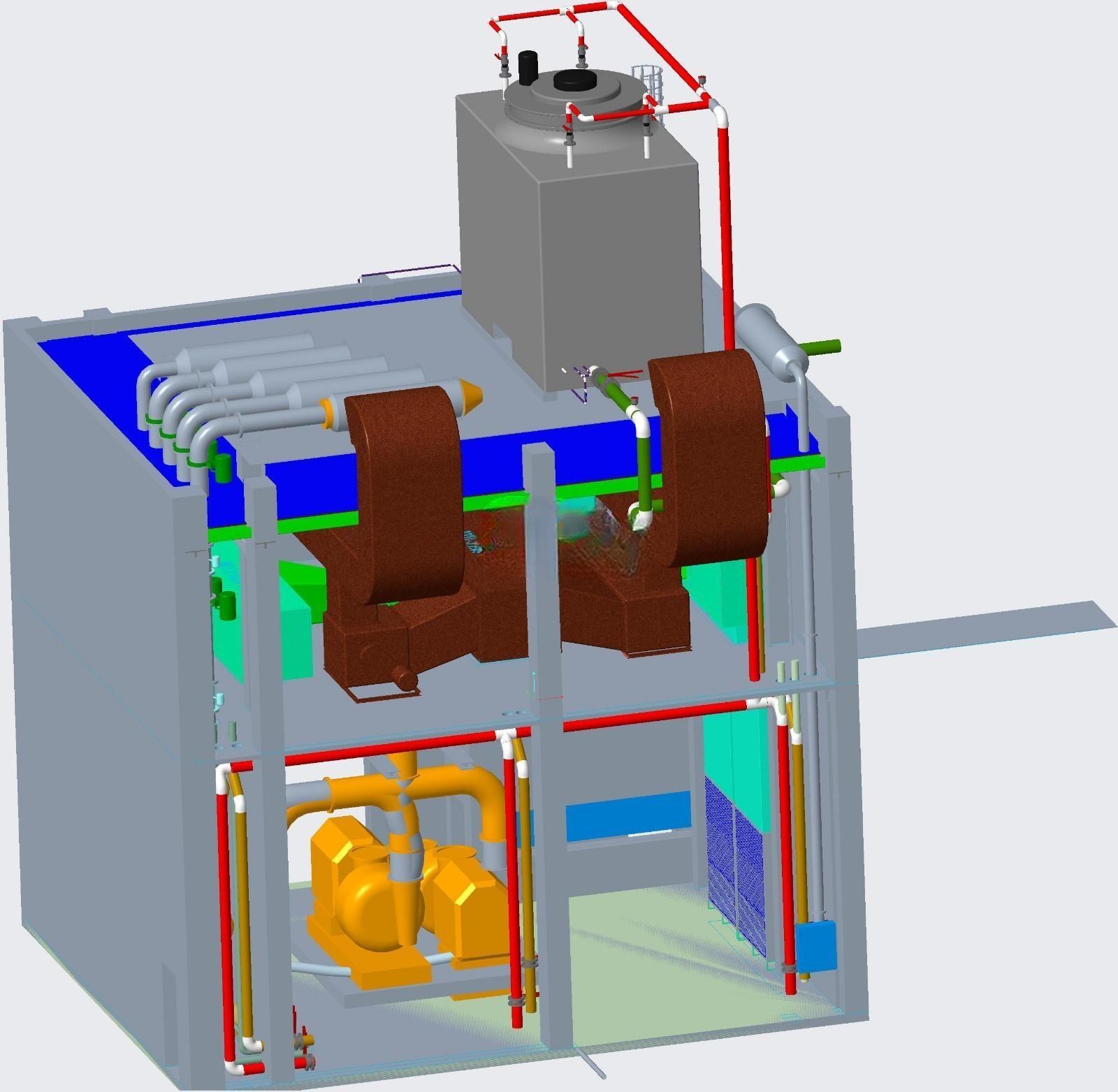

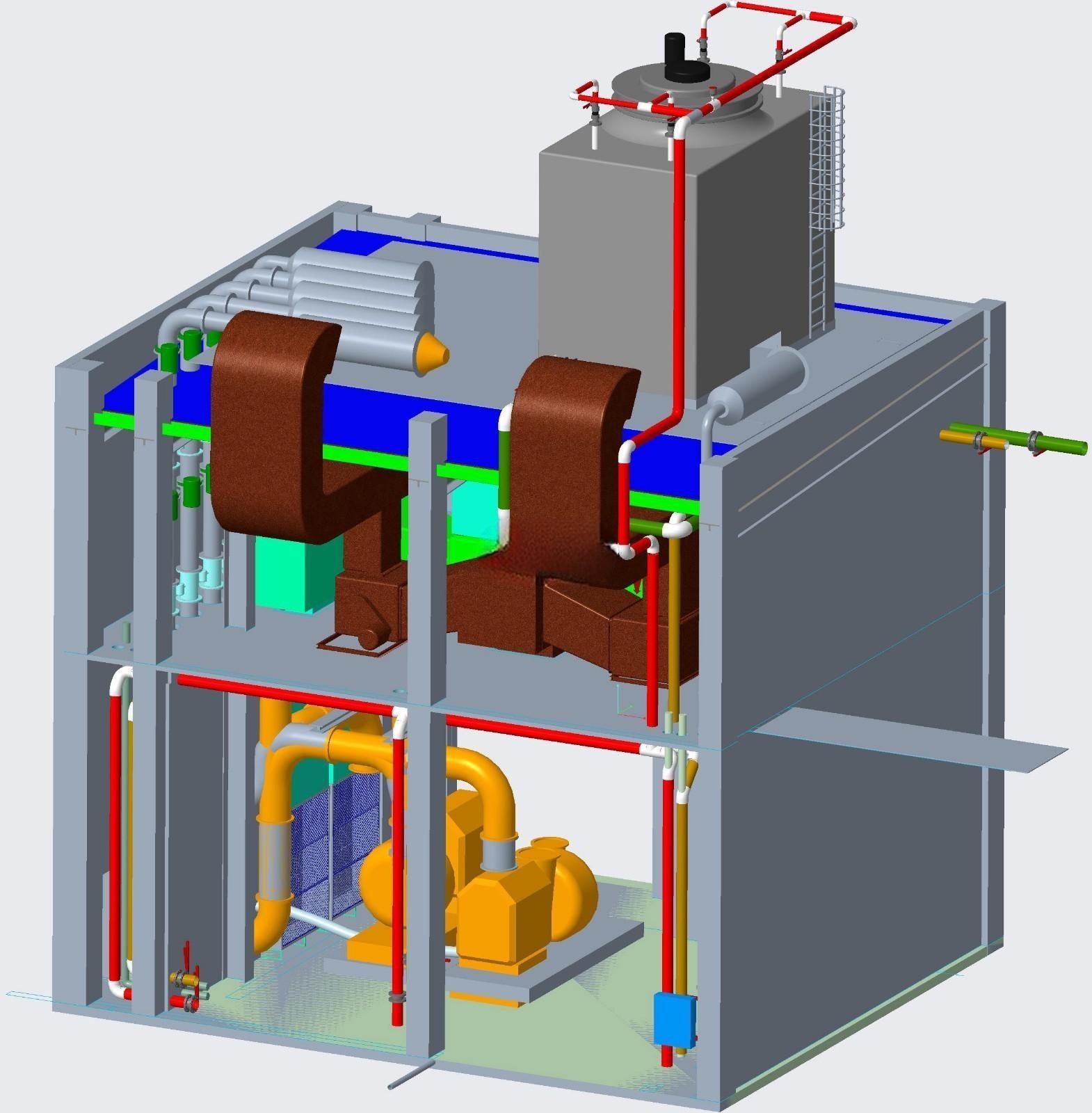

　　顶部集成的大型处理罐体是空气处理的核心单元，外接红色管路分别对应新风输入、净化后空气输出的通路，管路排布沿框架立柱走线，通过管卡固定在结构主梁上，避免管路悬空产生振动噪音，同时预留了管路检修的操作空间，日常维护时无需拆解主体结构即可完成滤芯更换、管路密封性检测。下层布置的动力单元采用减震底座安装，橙色管路对应冷却系统的循环通路，将设备运行产生的热量通过外置换热单元带出，避免密闭空间内热量累积导致室温升高，影响作业精度或设备使用寿命。这套净化室结构针对密闭作业空间的空气品质管控需求设计，核心解决封闭环境下空气流通不畅、温湿度失衡、污染物累积的实际工程问题，常见于精密加工、实验检测、特殊物料存放等对室内空气参数有严格要求的场景。从结构布局来看，整体采用框架式承载结构，外围预留保温隔音层的安装空间，区别于普通开放式作业间，该结构在墙体拼接处做了密封压边设计，避免外部未处理空气渗入，同时减少室内设备运行噪音向外传递，适配需要低干扰、洁净度可控的作业环境。

　　设计过程中优先考虑了安装边界的适配性，整体结构的底部预留了地脚固定孔位，可直接与现有厂房地面通过膨胀螺栓固定，无需额外做复杂的基础浇筑，外围尺寸适配常规工业厂房的层高与柱距，可直接嵌入现有车间的空闲区域，不需要对厂房主体结构做拆改。水电及气路的布线采用分层排布逻辑，强电线路沿框架底部的线槽铺设，气路与冷却水路沿中层横梁布置，净化空气管路沿顶部布局，不同类型的管线之间预留足够的安全间距，避免管路交叉干扰，同时每个管线接口处都预留了标识位，方便后期运维时快速识别通路功能。

　　室内的气流组织采用上送下回的循环逻辑，顶部处理后的洁净空气通过均匀布置的出风口送入室内，下层的回风口将室内浑浊空气抽回处理单元，同时搭配新风补入通路，保证室内正压值稳定在合理范围，避免外部含尘空气通过门窗缝隙渗入。冷却系统的管路做了保温层包覆设计，避免夏季高温工况下管路外壁产生凝露，滴落到室内设备或加工物料上造成损坏，隔音层采用填充式结构，在墙体夹层内填充隔音棉，同时在动力单元与框架连接的位置加装橡胶减震垫，从传播路径上降低设备运行的噪音影响。

　　在结构细节处理上，所有管路的转弯处都采用大半径弯头，减少风阻与水流阻力，降低动力单元的负载损耗，罐体与框架的连接采用可调式固定支架，可根据安装现场的地面平整度微调罐体水平度，避免因安装倾斜导致内部滤料分布不均，影响净化效果。检修门的位置设置在靠近动力单元的一侧，开门方向预留了足够的操作空间，方便运维人员进入室内更换滤材、检修管路阀门，观察窗采用双层密封玻璃，既可以从外部观察室内设备运行状态，也能保证整体结构的密封与隔音性能。
