工业扁袋式脉冲除尘过滤装置结构设计

　　这套扁袋过滤装置主要面向工业产尘场景的气固分离需求，常见于木工加工车间、金属打磨工位、粮食输送转运点、中小型锅炉烟气初滤等工况，用来拦截含尘气流中的固体颗粒物，避免粉尘直接外排造成车间环境恶化、下游风机叶轮磨损、大气污染物超标等问题。和常规圆袋除尘结构相比，扁袋的排布方式能在相同箱体截面积下布置更多过滤面积，对于安装空间受限的厂房改造场景适配性更强，不需要预留过大的设备占地就能满足处理风量要求。

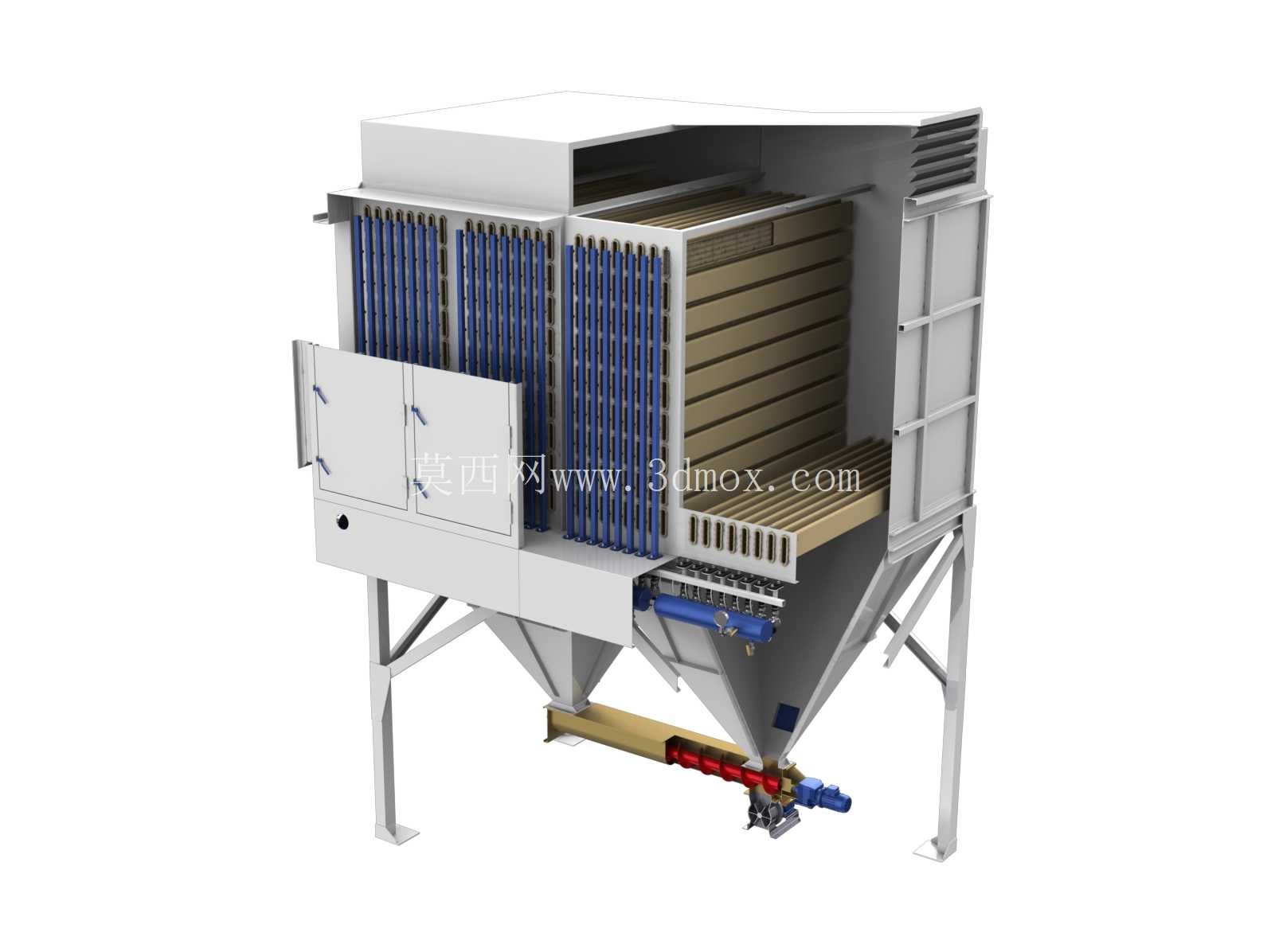

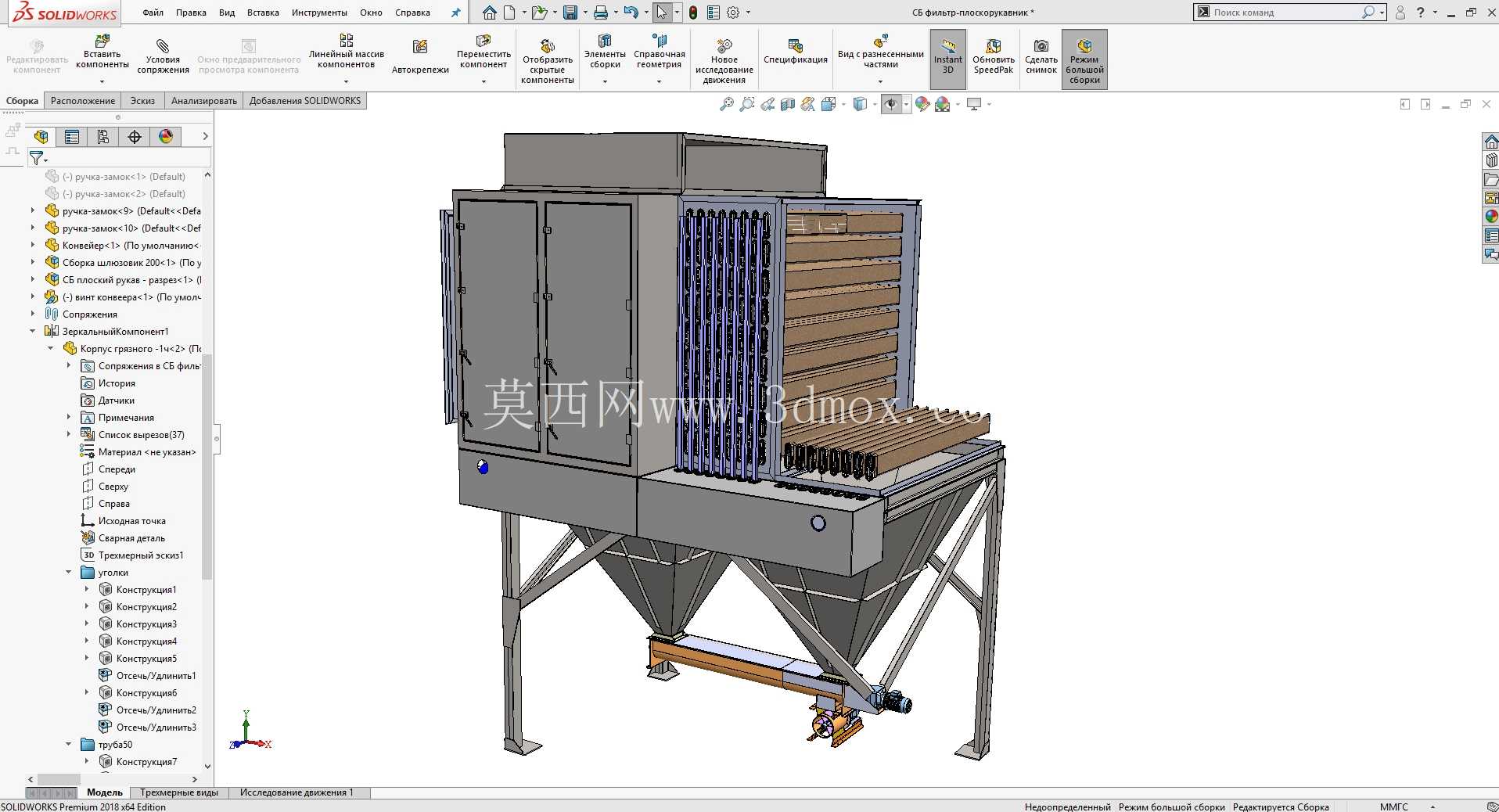

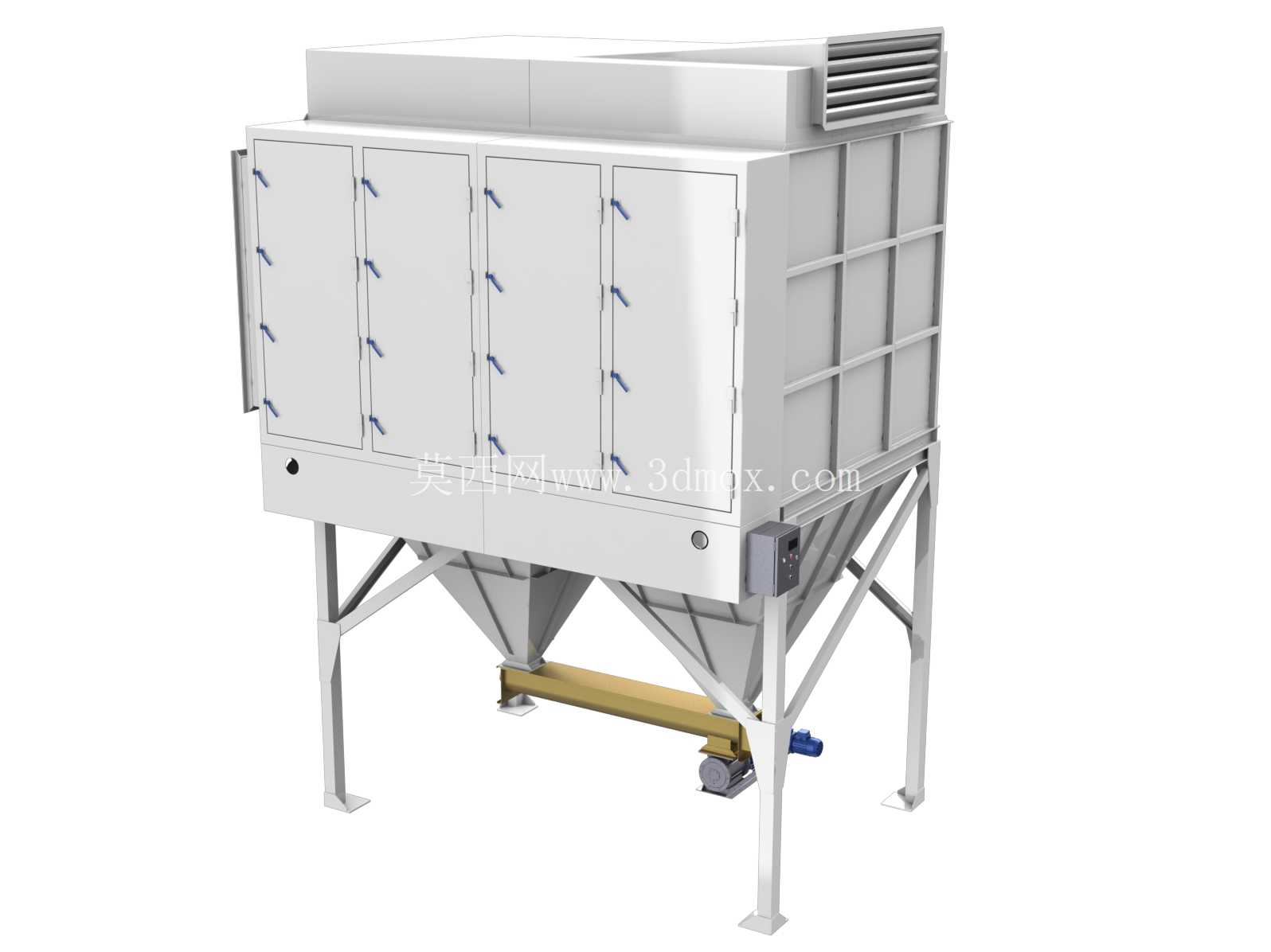

　　从结构设计逻辑来看，整体采用上箱体、中箱体、灰斗三段式承载布局，上箱体作为净气腔预留了出风口对接法兰，可直接匹配车间现有排风管道的法兰规格，中箱体内部设置扁形滤袋安装导轨，滤袋沿气流方向分层排布，进风口设置在中箱体侧下方，含尘气流进入后先通过气流均布板降低流速，大颗粒粉尘在重力作用下直接落入下部灰斗，减少滤袋表面的初始粉尘负荷，降低滤袋磨损速率。清灰系统采用隔膜脉冲阀结构，沿滤袋排布方向设置喷吹管，脉冲阀动作时瞬间释放压缩空气，通过喷吹孔诱导周边气流进入滤袋内部，使滤袋产生瞬间鼓胀形变，抖落附着在滤袋外表面的粉尘层，清灰过程可根据进出口压差自动触发，不需要停机操作，能保证设备连续运行。

　　灰斗部分采用锥形收口设计，侧壁倾斜角度大于粉尘安息角，避免粉尘在斗壁积附搭桥，灰斗下部设置卸灰阀接口，可配套回转卸料阀或者螺旋输灰机构，将收集的粉尘连续排出，避免灰斗内积尘过多被气流二次夹带。设备支腿采用型钢焊接结构，高度预留足够的卸灰操作空间，方便现场人员对接储灰桶或者输灰设备，支腿底部设置安装底板，可通过膨胀螺栓固定在混凝土基础上，也可配套减震垫降低脉冲清灰时的振动传递。

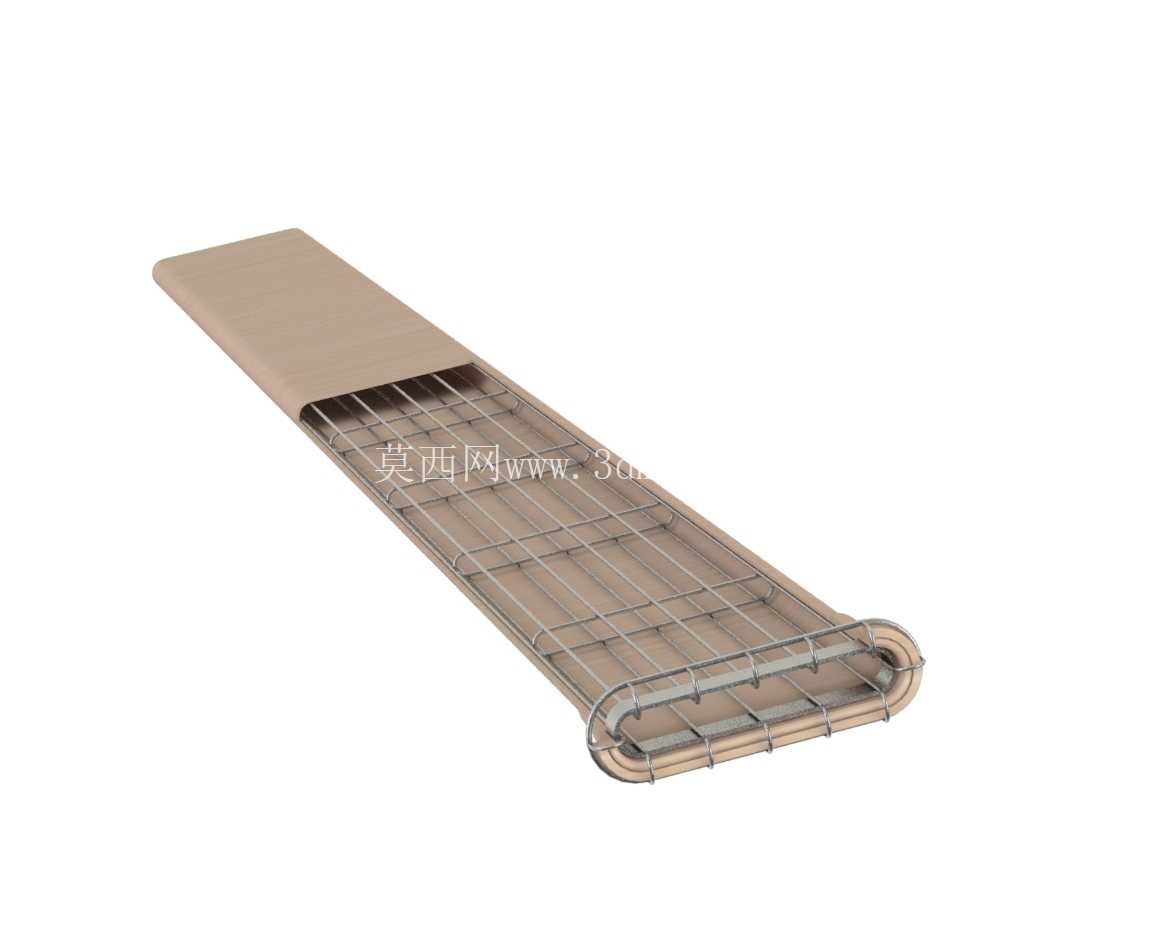

　　设计过程中需要重点关注几个安装边界尺寸：首先是设备侧面的检修门尺寸，要保证单块滤袋能顺利从检修门抽出更换，不需要额外拆解主体结构；其次是脉冲阀的安装位置，要预留足够的接线和检修空间，方便后期更换脉冲阀膜片；上箱体顶部的盖板采用快拆式压条固定，方便检修人员进入净气腔检查喷吹管对位情况。滤袋的安装框架采用扁形钢结构，表面做镀锌防腐处理，避免长期在高湿含尘环境下锈蚀污染滤袋，框架的纵筋间距控制在合理范围，避免滤袋在过滤负压作用下出现过度凹陷，相邻滤袋之间预留足够的间隙，避免清灰时滤袋之间相互摩擦造成破损。

　　气流组织设计上，进风口位置设置了预沉降挡板，避免高速含尘气流直接冲刷滤袋造成局部磨损，挡板角度可根据实际粉尘浓度调整，对于比重较大的金属粉尘、木屑等工况，可适当加大挡板角度提升预沉降效率，对于比重较轻的纤维性粉尘，可适当减小挡板角度避免挡板处积尘。设备的进出口压差测点预留了标准仪表接口，可直接对接压差传感器，接入车间现有除尘控制系统，实现清灰周期、风机频率的自动调节，在保证除尘效率的前提下降低运行能耗。

　　从安装适配性来看，该结构可根据现场实际处理风量调整滤袋排布数量，不需要大幅改动主体框架结构，单模块最大处理风量可覆盖中小型产尘工位的排风需求，也可多模块并联使用应对更大风量的集中除尘场景。所有法兰连接位置均设置密封垫槽，避免设备运行时出现漏风问题，漏风率控制在工业除尘设备的标准允许范围内，不会因漏风造成除尘效率下降、风机能耗升高的问题。
