带加强筋直角安装固定角座结构

这类带加强筋的直角安装角座，在工业装配场景里的应用覆盖范围极广，小到非标自动化设备的型材框架拼接、电气柜内部元件安装固定，大到输送线侧边护板的定位、小型工装夹具的基体搭建，都能见到这类结构的身影。它的核心作用是在两个垂直相交的安装面之间提供刚性支撑，抵消垂直方向载荷带来的倾覆力矩，避免连接部位因为长期受交变应力出现连接松动、板材变形的问题。

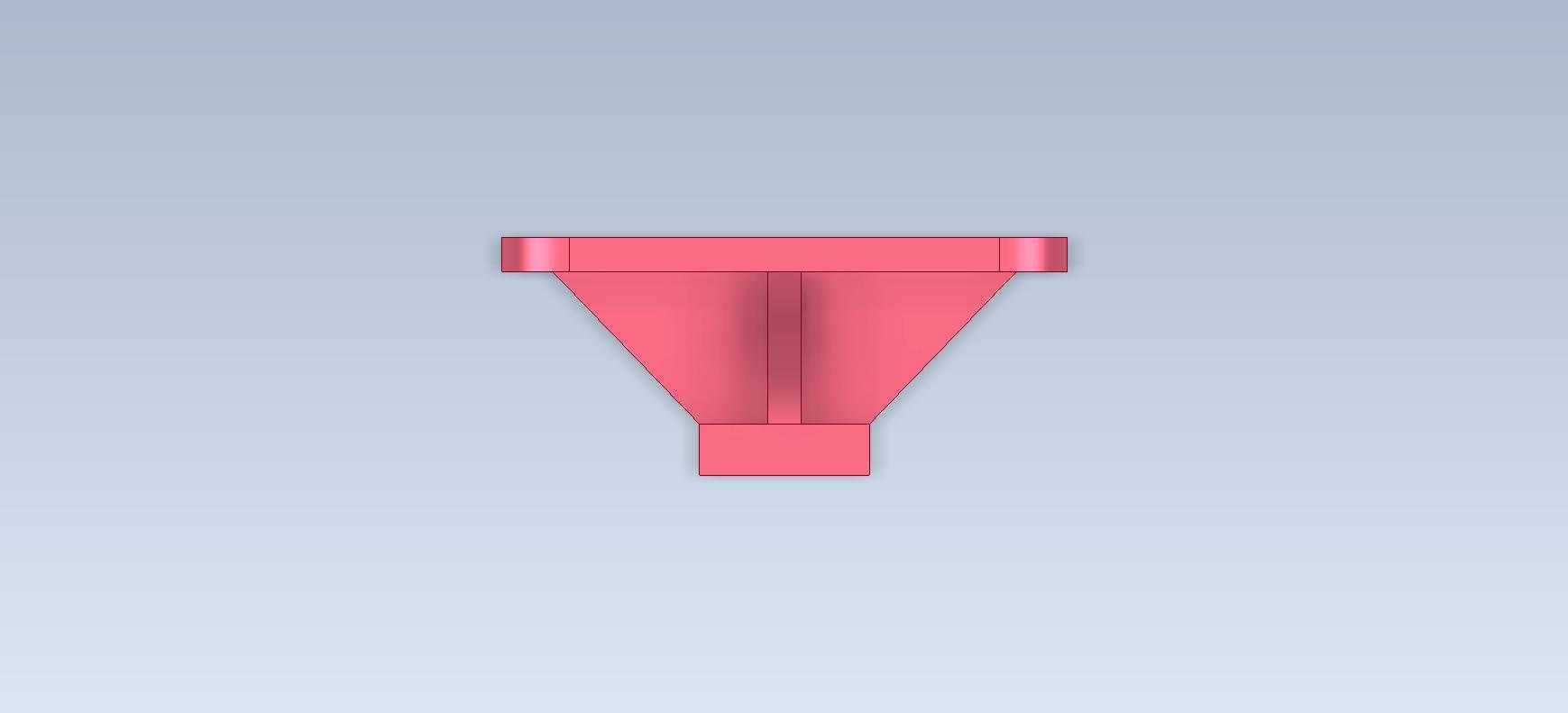

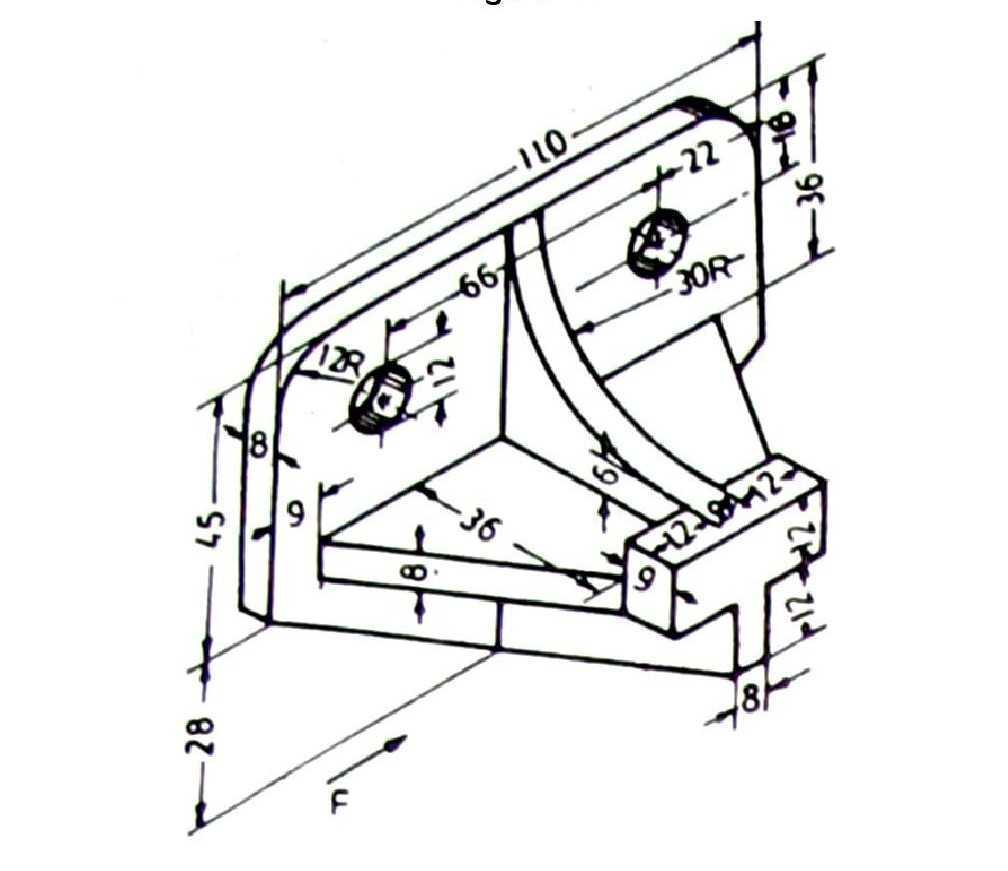

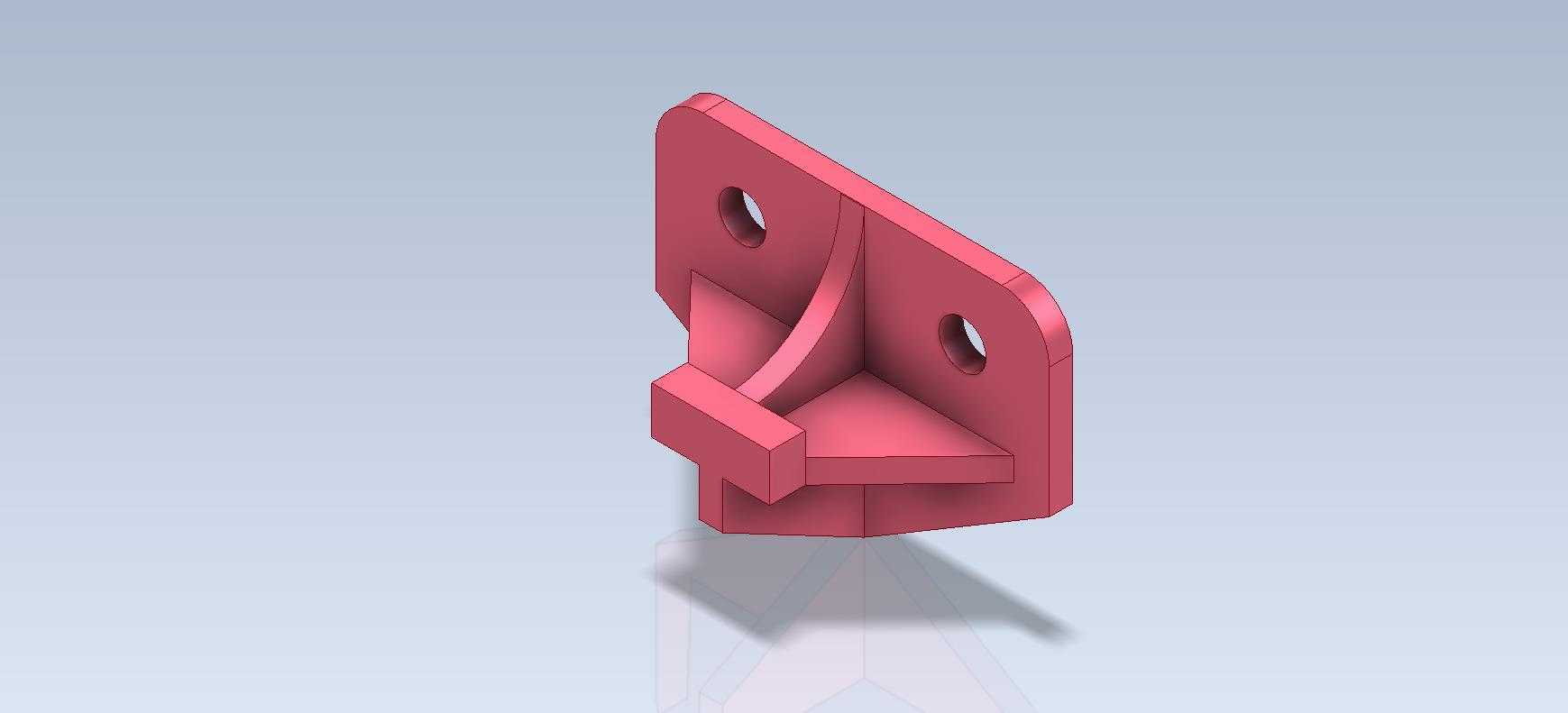

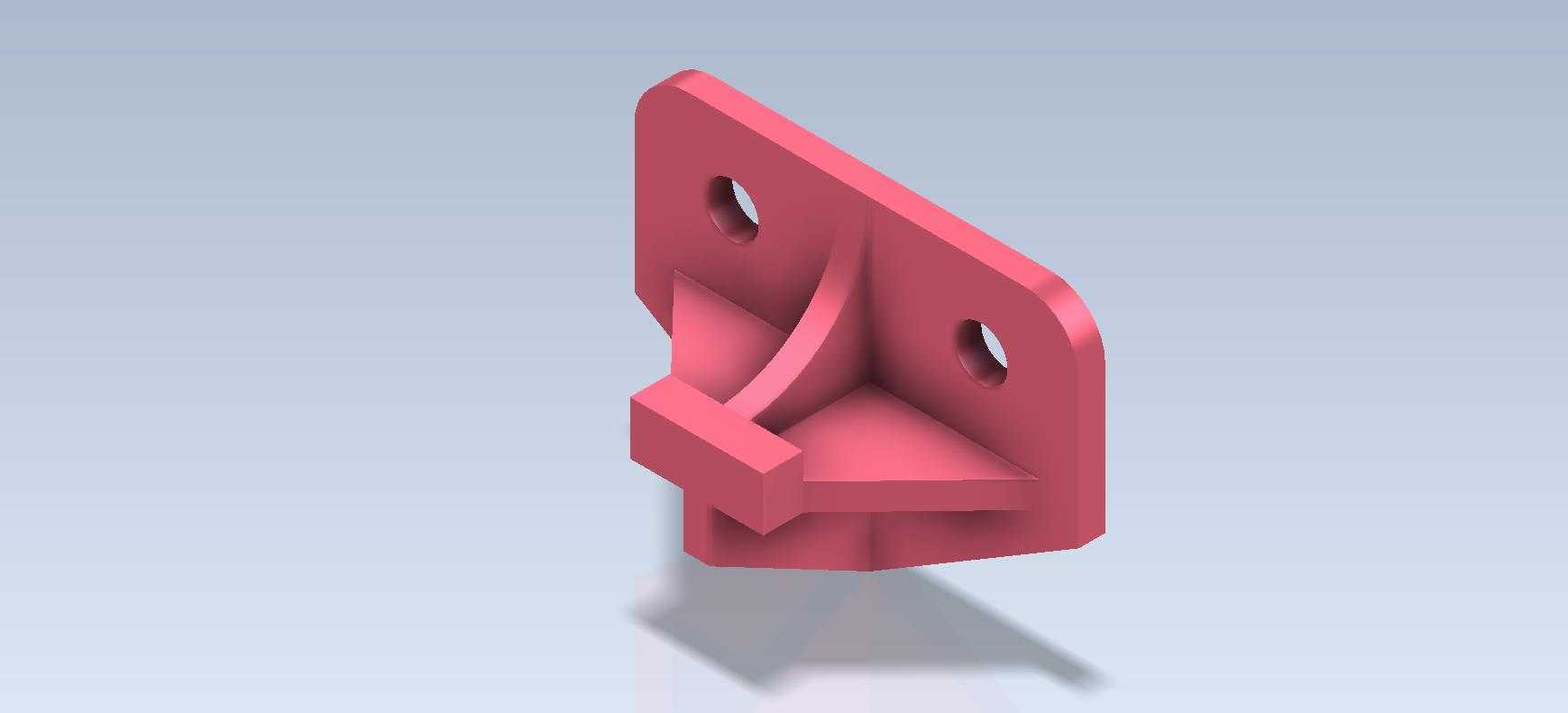

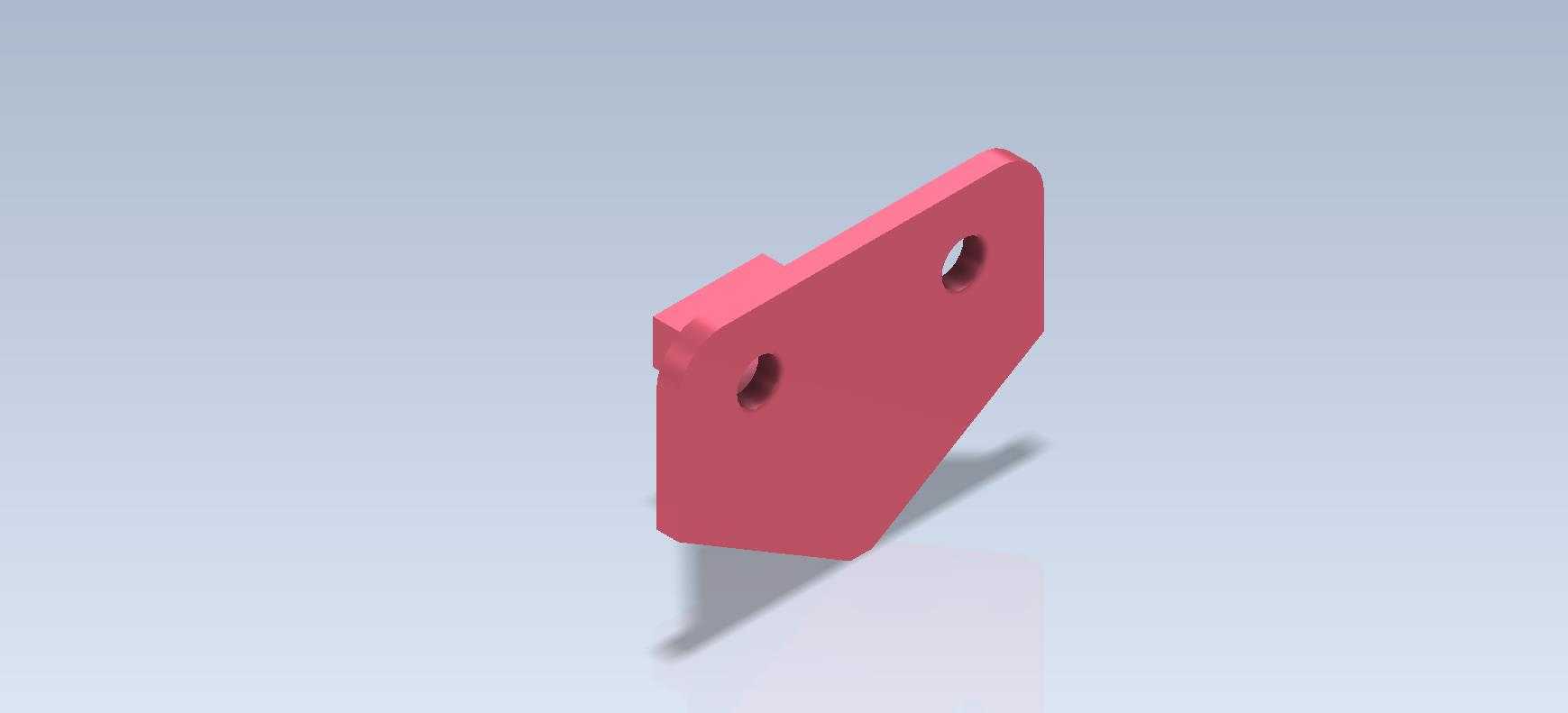

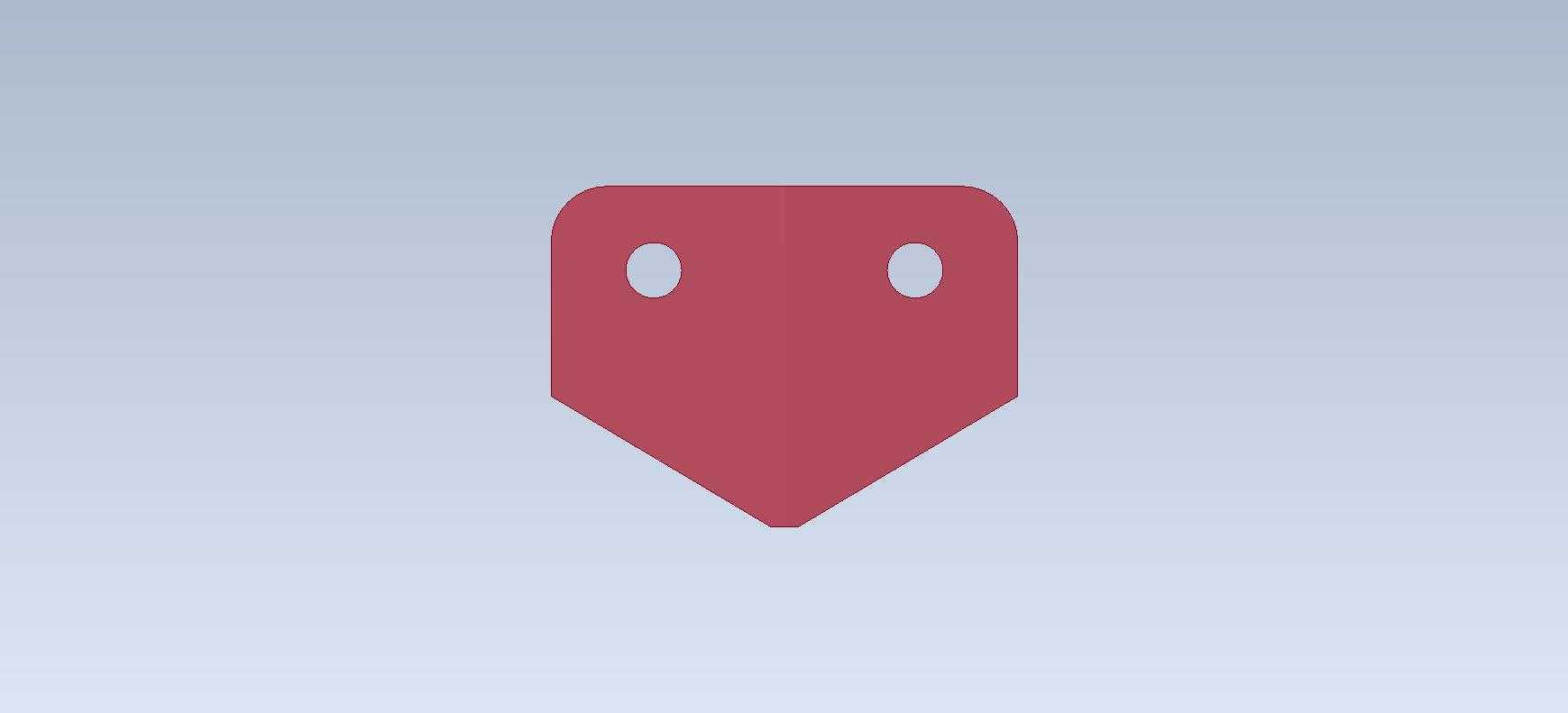

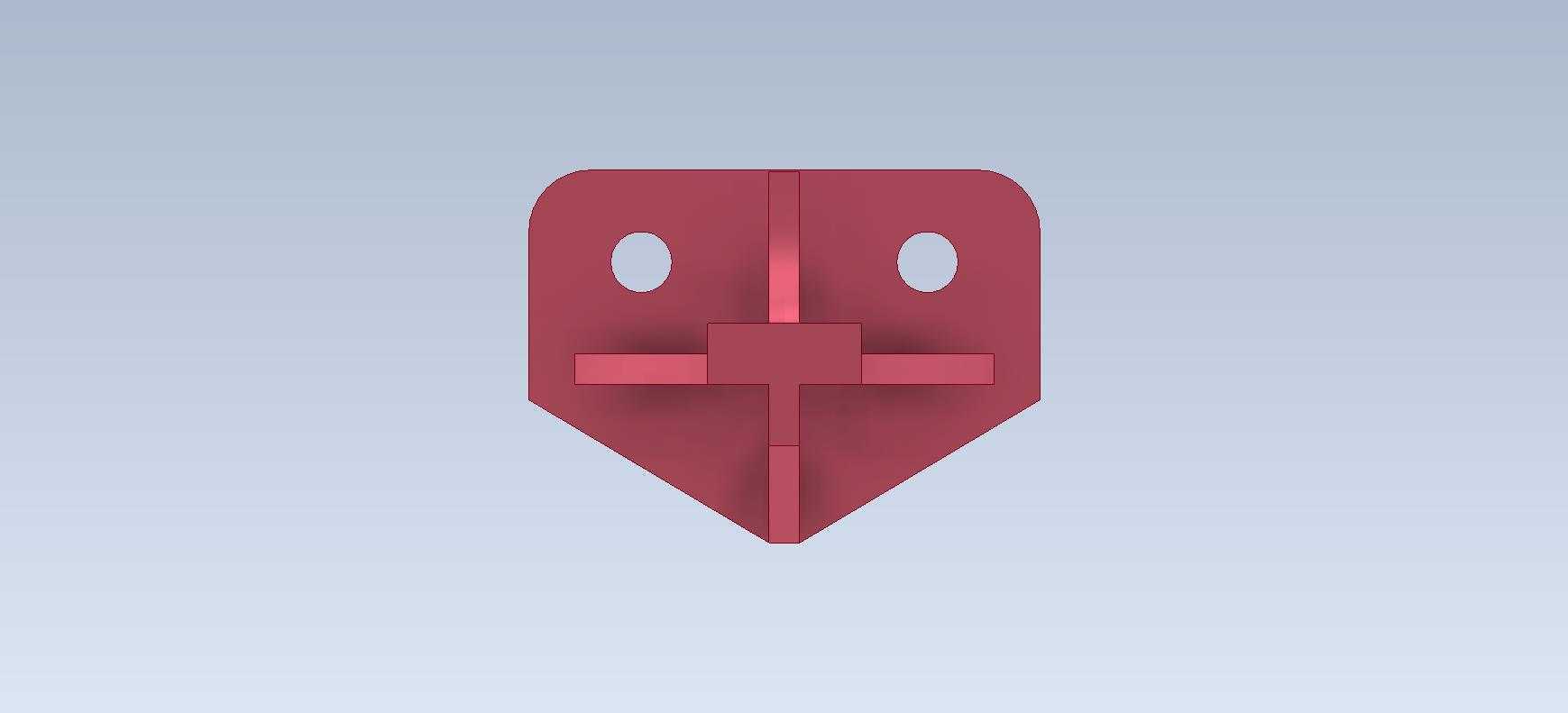

从结构功能上看，这个角座采用了一体化的成型设计，两个互相垂直的安装翼板上分别预留了沉头安装孔，安装时螺栓可以完全沉入孔内，不会在安装面外侧突出螺帽，避免干涉后续其他部件的装配，也能让连接面完全贴合，消除装配间隙带来的定位误差。两个翼板之间的三角区域设置了两道交叉式的加强筋，筋板的厚度和翼板保持一致，从翼板的根部一直延伸到角座的转角承载核心区，这种设计不是随意添加的，而是通过受力路径优化来实现的：当垂直安装面承受向外的载荷时，应力会沿着翼板传递到转角位置，加强筋可以把集中在转角处的应力快速分散到整个翼板面上，避免转角处因为应力集中出现开裂，相比没有加强筋的薄直角角片，这种结构的抗弯折能力能提升三倍以上，同时不需要额外增加整体板材厚度，能有效控制零件自身重量。

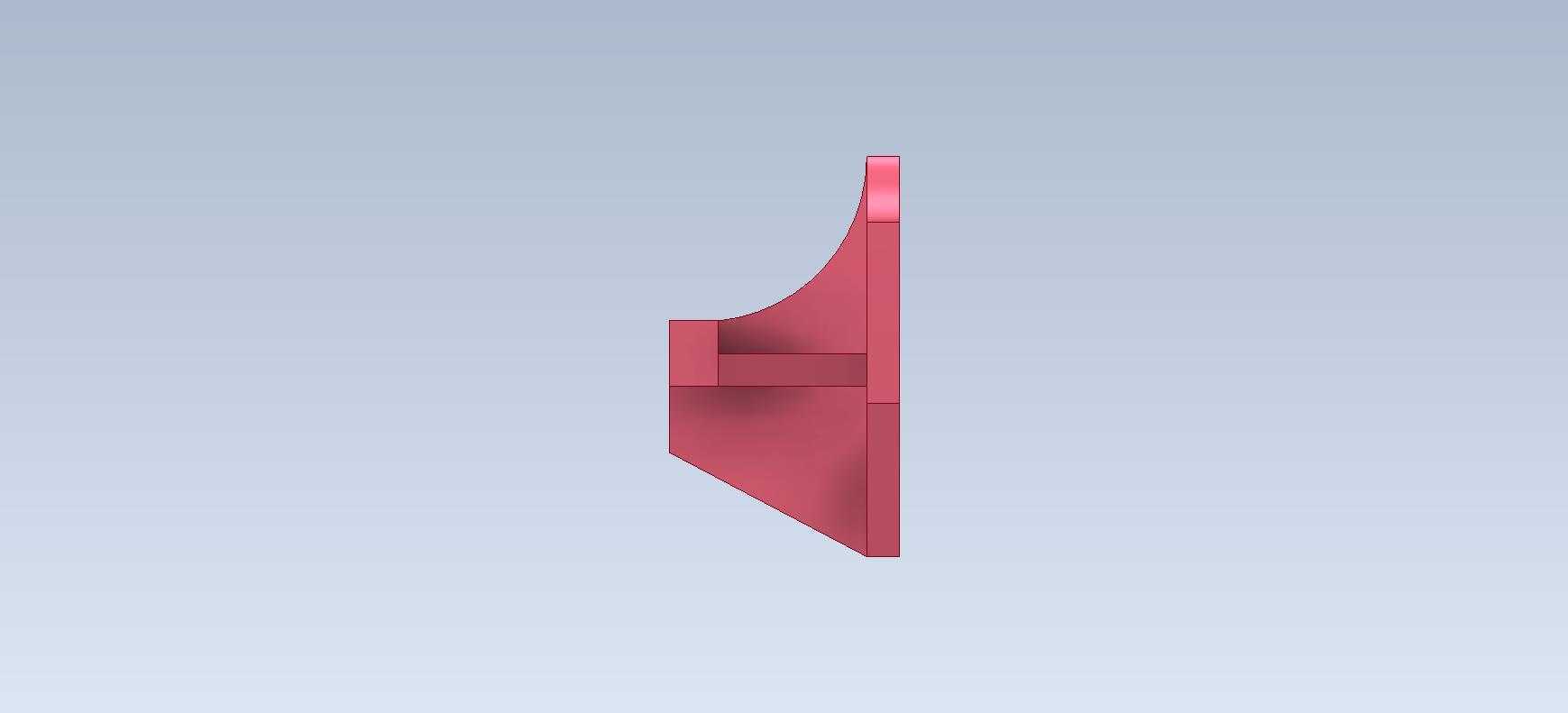

在设计思路上，这个结构完全遵循了等强度设计的原则，没有多余的冗余结构。翼板的边缘做了小尺寸的倒角处理，不是为了外观好看，而是为了去除冲压或者铣削加工产生的毛刺，避免装配时划伤操作人员，也能减少安装时和相邻部件的剐蹭。角座内侧的承托凸台是这个结构的一个细节设计，这个凸台的平面和其中一个翼板的安装面保持平行，当需要承托小型板件、传感器支架或者管路固定夹的时候，这个凸台可以直接作为承载面使用，不需要额外加装垫片调整高度，能减少装配时的配件数量，提升装配效率。

从安装边界来看，两个安装翼板的宽度尺寸控制在常规工业安装的通用范围内，安装孔的孔距符合常用的铝型材槽距标准，不管是安装在欧标2020、3030型材上，还是固定在钢板、电木板的安装面上，都不需要额外重新打孔适配。角座的整体高度没有超过常规角件的尺寸上限，安装后不会在设备内部占用过多的空间，对于安装空间局促的小型设备内部布局非常友好。另外，这个结构的所有转角位置都做了圆角过渡，没有尖锐的直角内角，不管是采用注塑成型、3D打印还是铣削加工，都能避免加工时的应力残留，也能减少注塑件的缩痕问题，提升零件的加工良品率。

在实际选型使用的时候，这类角座的承载能力和安装孔的数量、筋板的高度直接相关，这个结构采用双安装孔设计，相比单孔的角件，抗扭转能力更强，当承受侧向的冲击力时，两个螺栓可以共同分担载荷，不会因为单个螺栓松动导致整个支撑失效。交叉加强筋的设计也让这个角座在承受斜向载荷的时候，不会像单筋角座那样出现筋板侧弯的问题，适合用在有轻微振动的设备部位，比如小型风机的安装支架、振动料道的侧边固定位置，长期使用也不会出现支撑变形的问题。

很多新手在设计这类固定角座的时候，往往会盲目加厚翼板和筋板的厚度，不仅造成材料浪费，还会让零件整体重量过大，安装时非常不便。这个结构的设计就很好地平衡了强度和重量的关系，通过筋板的布局优化来提升结构强度，而不是单纯增加壁厚，筋板和翼板的连接处做了圆弧过渡，避免了应力集中的问题，这也是很多成熟机械结构设计里常用的处理方式。另外，安装孔采用沉头设计的另一个好处是，当需要在角座外侧安装覆盖件的时候，沉头螺栓不会顶到覆盖件，能让外表面保持平整，对于设备外观有要求的场合也能适用。
