基础练习用凹凸组合定位结构件

这类凹凸组合的定位结构件，在工装夹具、小型工位定位模组里的应用频率非常高，很多新手工程师刚接触三维建模时，都会从这类带规则凹凸特征、半开放槽位的零件练手，本质上是在练习拉伸、切除、特征阵列这些基础建模指令的同时，理解机械结构里最核心的定位配合逻辑。从实际使用场景来看，这类零件常作为小型装配体里的定位基座，用来给轴类零件、片状插装件提供固定的安装限位，比如在小型电子元件的检测工装里，上方的半圆槽可以用来承托直径匹配的圆柱类待检测工件，下方的三角通槽则可以用来插装带三角定位边的拨片，实现两个方向的同时限位，不需要额外加装定位销就能限制工件的五个自由度，剩下的轴向自由度可以通过端部的挡块或者压块完成锁紧，整体装配效率比完全靠销钉定位的结构高不少。

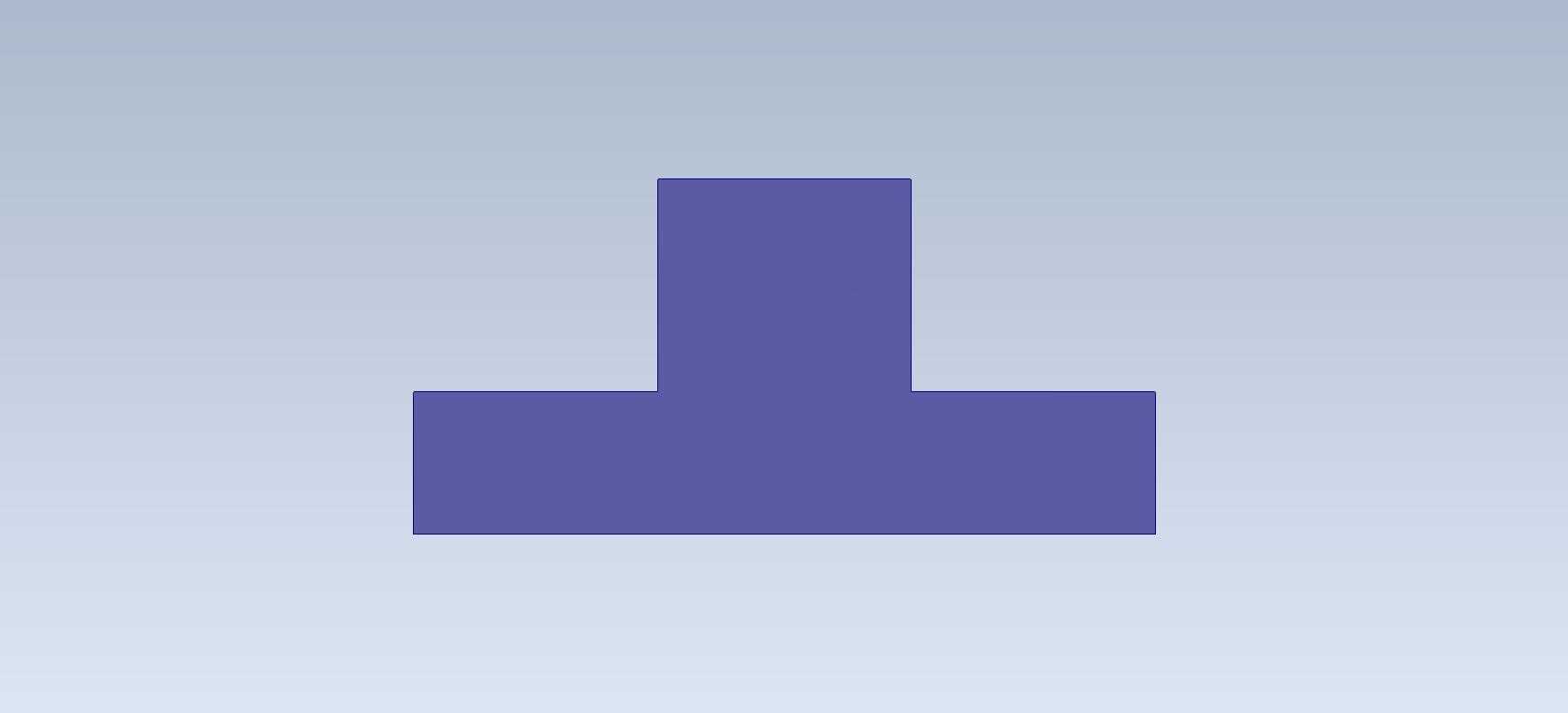

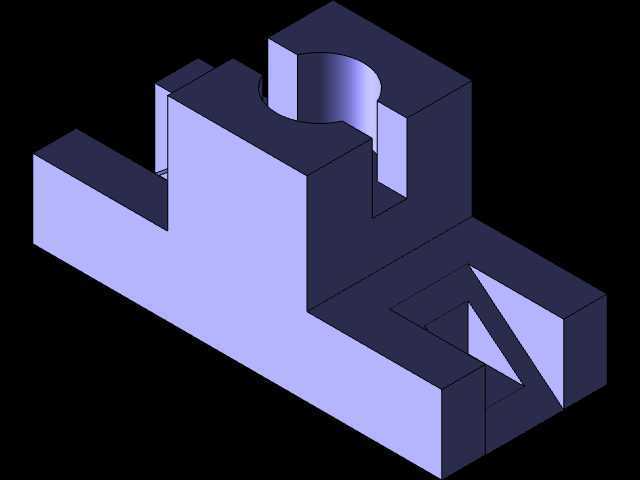

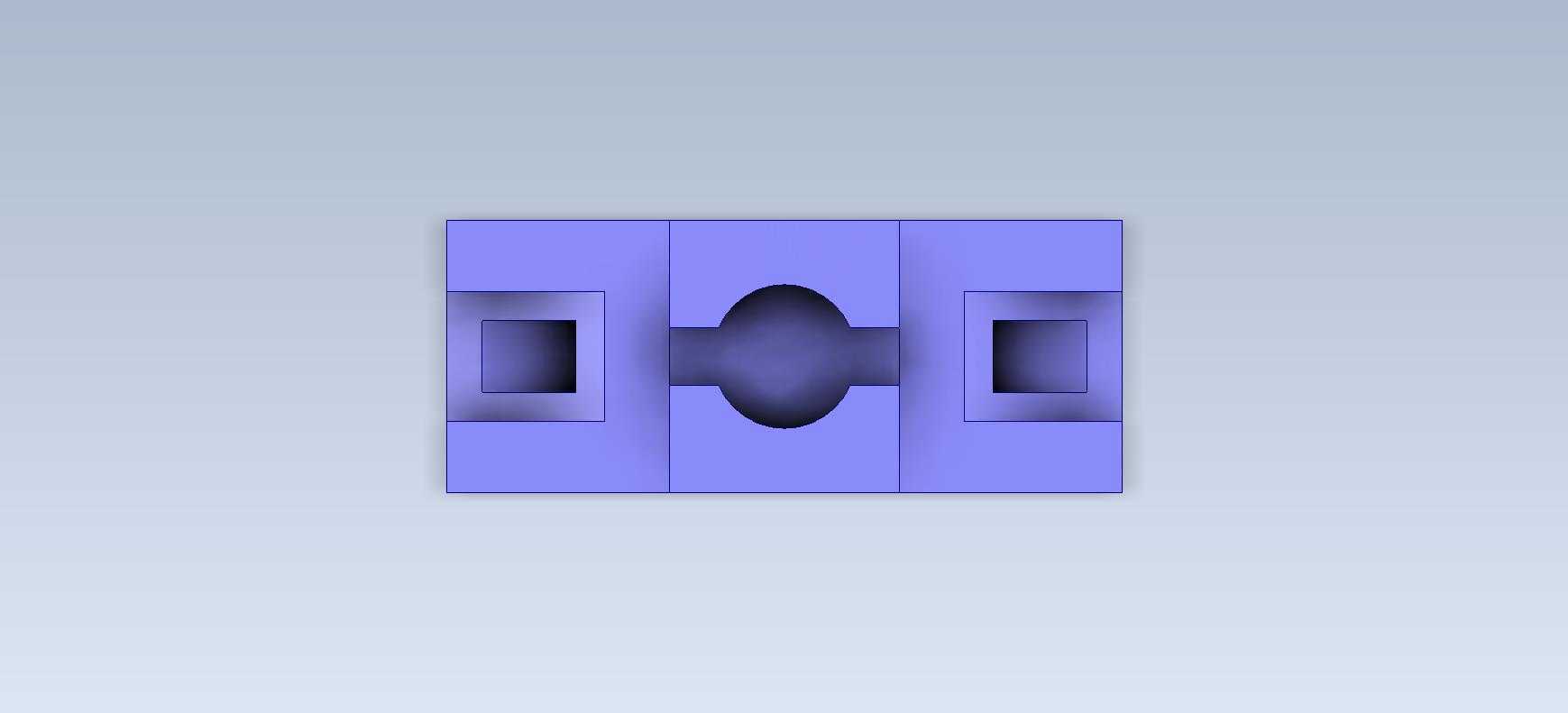

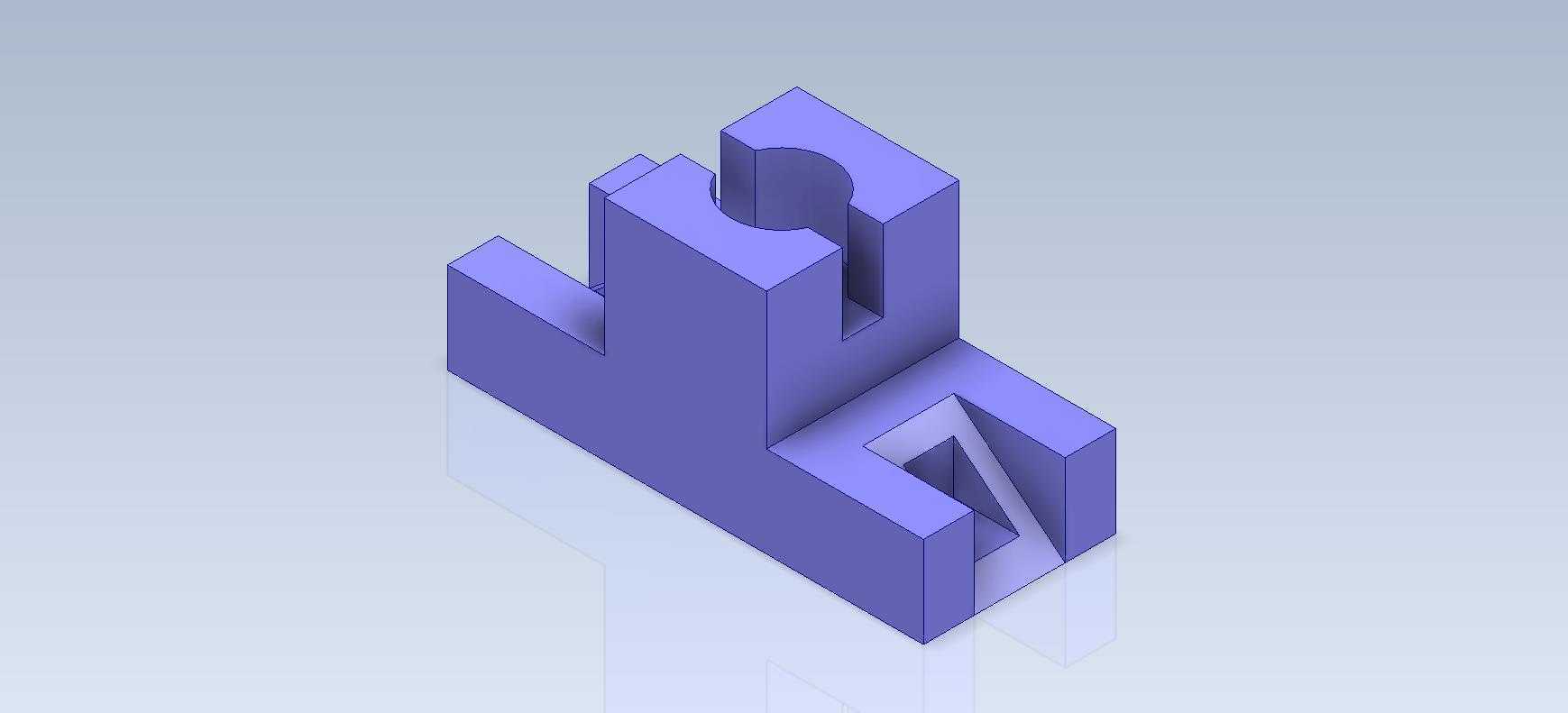

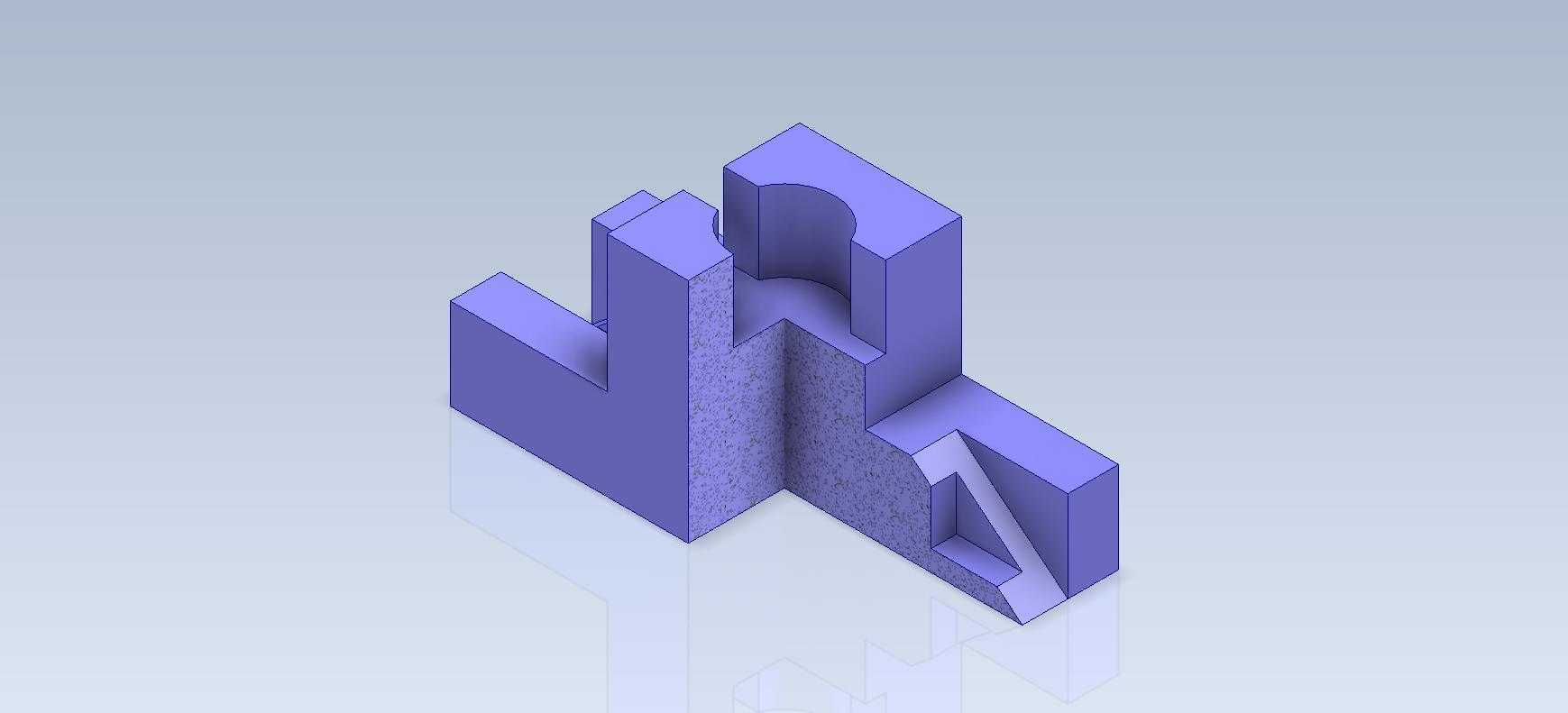

从设计思路上看，这个零件的特征拆分非常清晰，主体是一个L型的阶梯基座，在竖直方向的立板上做了半圆开口槽，同时在立板两侧做了对称的凸台加强结构，避免半圆槽位置因为频繁装拆工件出现应力集中导致的开裂；水平方向的底板上做了贯通的三角槽，槽的边缘做了微小的倒角，既可以去除加工毛刺，也能在插装配合件的时候起到导向作用，不需要精准对准就能顺着倒角滑入配合位。建模的时候要特别注意各个特征的尺寸边界，立板的高度要比半圆槽的直径高出至少三分之一，保证半圆槽的承托面有足够的接触面积，不会因为接触面积过小导致工件装夹后出现倾斜；底板的厚度要根据实际承受的载荷来定，如果是用来定位轻质的电子元件，底板厚度做到8-10mm就足够，如果是用来定位金属类的较重工件，底板厚度需要加到15mm以上，同时可以在底板两侧预留沉头孔位，用来穿螺栓把整个基座固定在工作台面上。

很多新手在做这类练习件的时候容易忽略配合公差的问题，半圆槽的直径如果和待承托的轴径做完全等尺寸，实际加工出来因为刀具误差、材料形变的影响，很容易出现轴放不进去或者间隙过大晃荡的问题，一般来说如果是间隙配合的定位场景，半圆槽的直径要比配合轴的直径大0.1-0.2mm，如果是需要过渡配合的场景，间隙控制在0.02-0.05mm即可。下方的三角槽也是同理，槽的两个斜面角度要和配合件的三角凸台角度完全一致，角度公差控制在正负0.5度以内，不然配合的时候会出现单边接触，定位精度大打折扣。另外立板和底板的连接位置要做圆角过渡，不要做直角连接，直角位置在注塑或者铣削加工的时候容易出现应力集中，长期受载的话会从直角位置出现裂纹，圆角半径一般取壁厚的0.2-0.5倍就可以，既不会影响配合面的安装空间，也能提升零件的整体结构强度。

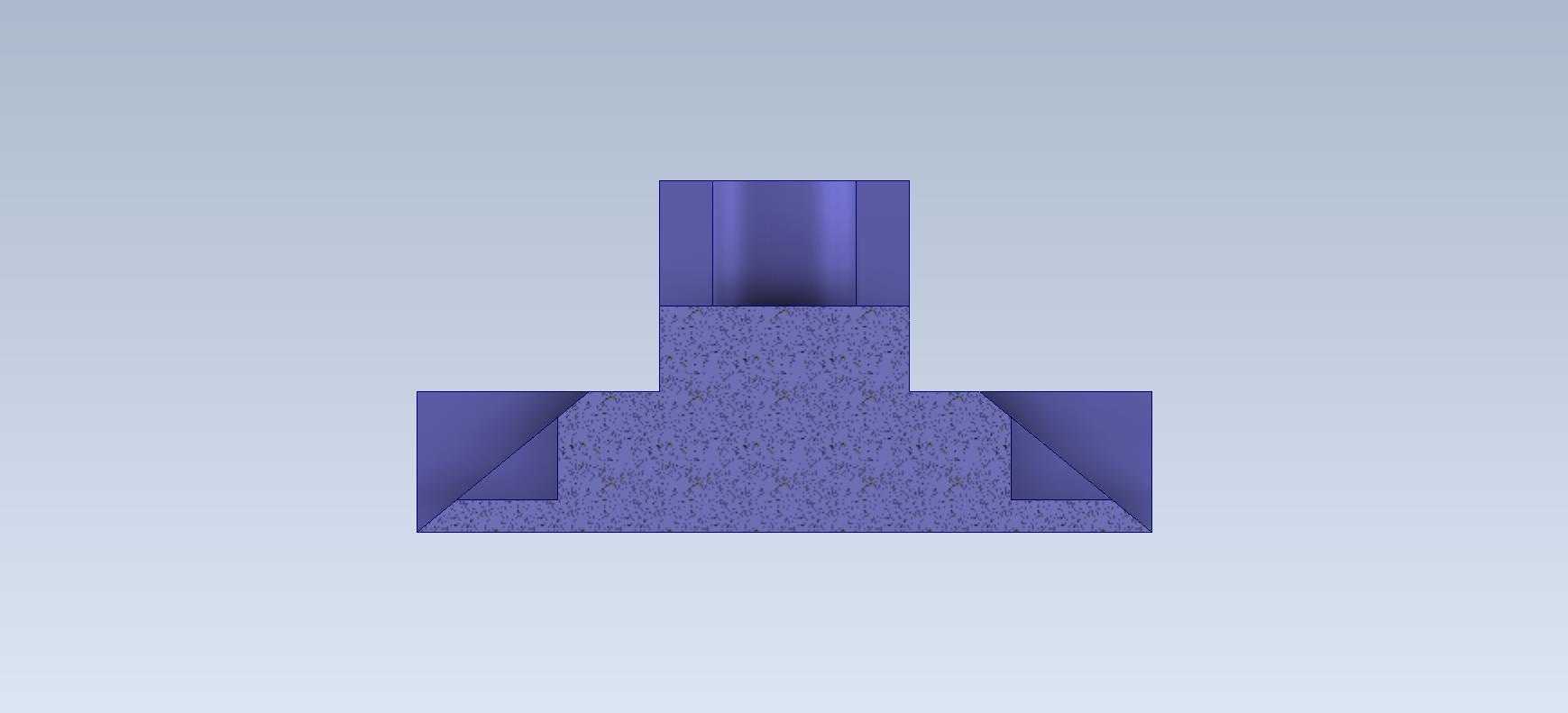

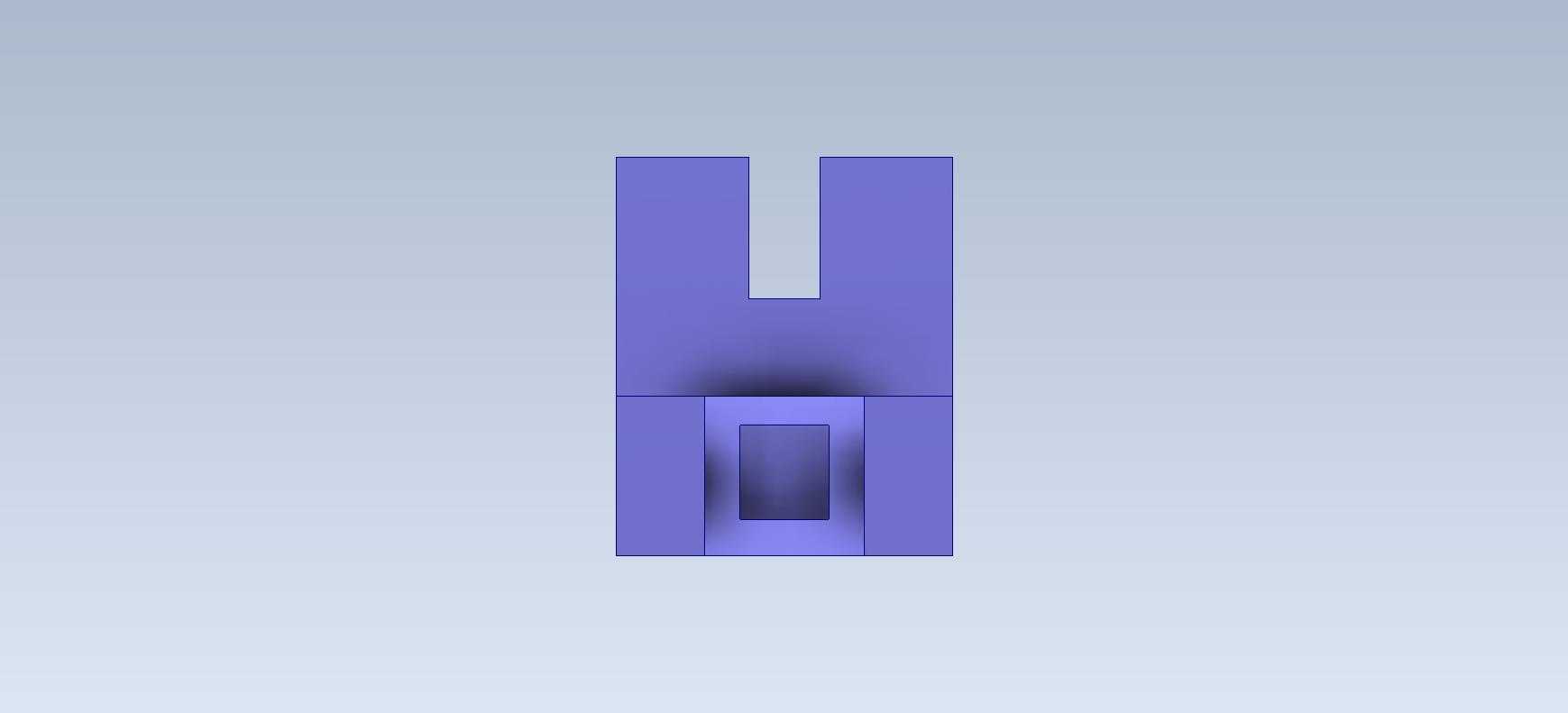

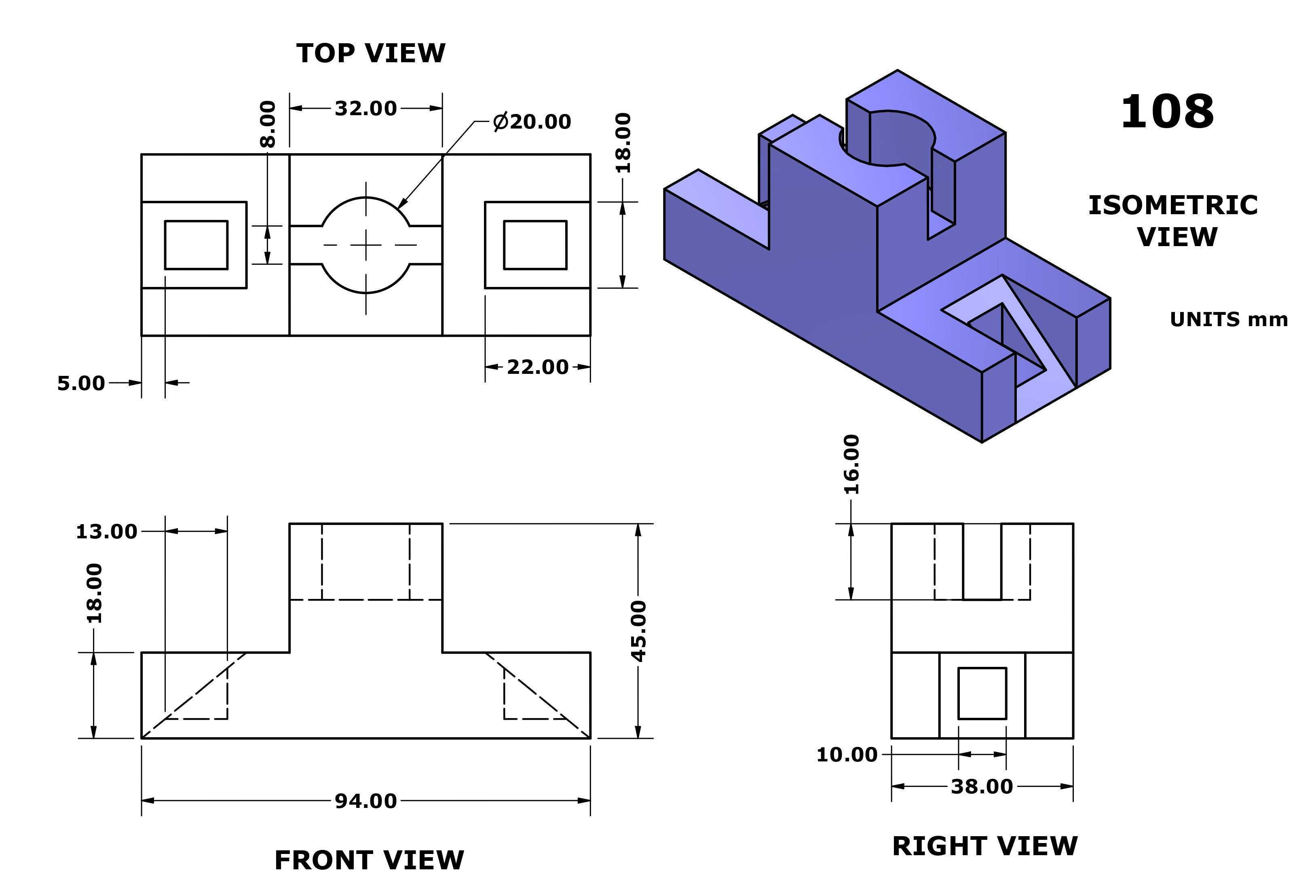

从安装边界来看，这类零件的整体占用空间不大，横向长度一般控制在100mm以内，纵向宽度在60mm左右，总高度不超过80mm，非常适合用在小型自动化设备的工位上，不会占用过多的安装空间，也可以根据实际的工位需求对各个特征的尺寸做等比例缩放，比如把半圆槽的直径加大，就能适配更粗的轴类工件，把三角槽的宽度加宽，就能适配更厚的插装拨片。这类结构的零件加工难度也很低，不管是用3D打印做快速验证，还是用铣床做金属件加工，都不需要复杂的工装，一次装夹就能完成大部分特征的加工，加工成本很低，非常适合用来做教学演示或者工装的快速迭代。在做三维建模练习的时候，除了要把各个特征的形状做准确，还要养成给关键配合尺寸标注公差的习惯，同时要考虑零件的加工工艺性，不要设计出刀具无法加工的内部直角，也不要在不必要的位置做过多的装饰性特征，毕竟工业零件的核心是满足使用功能，多余的特征只会增加加工成本和出错概率。
