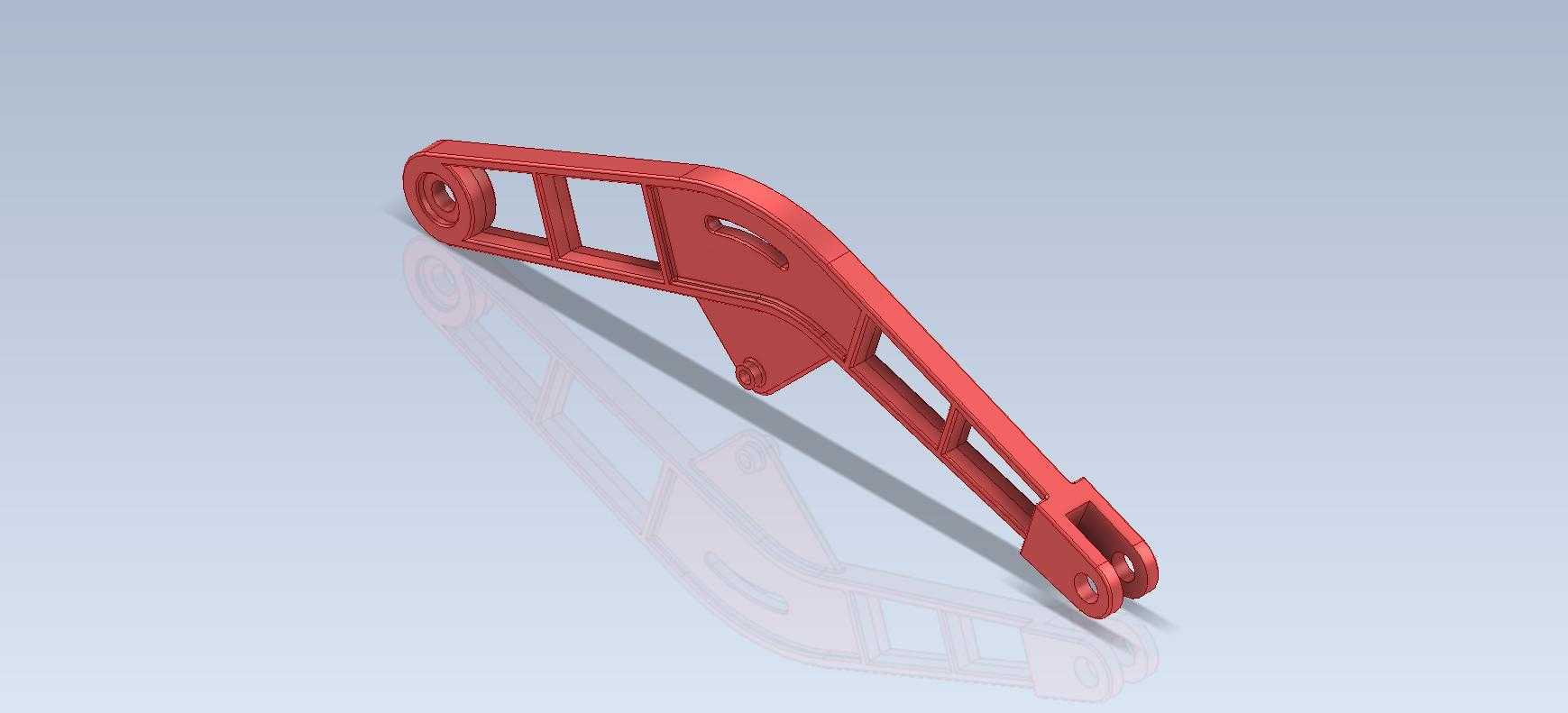

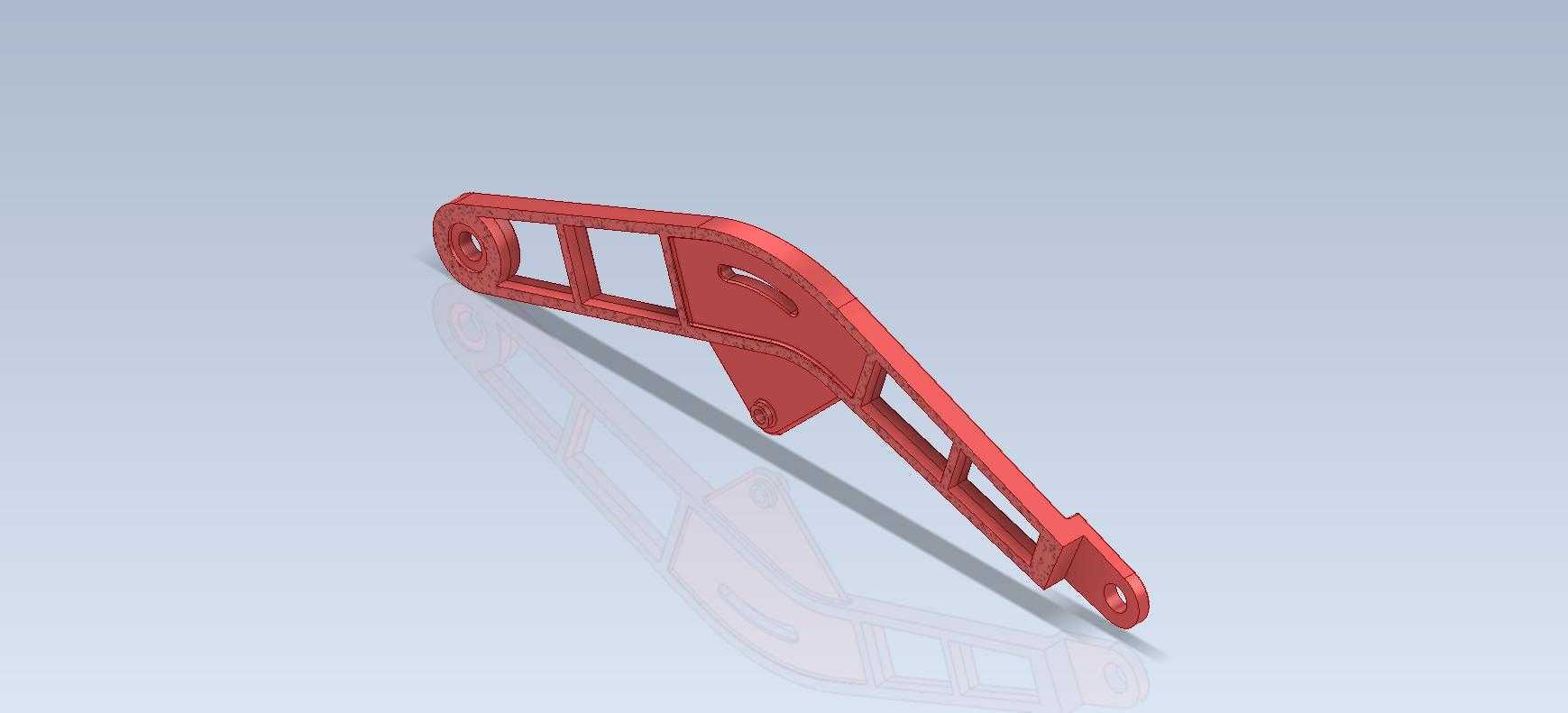

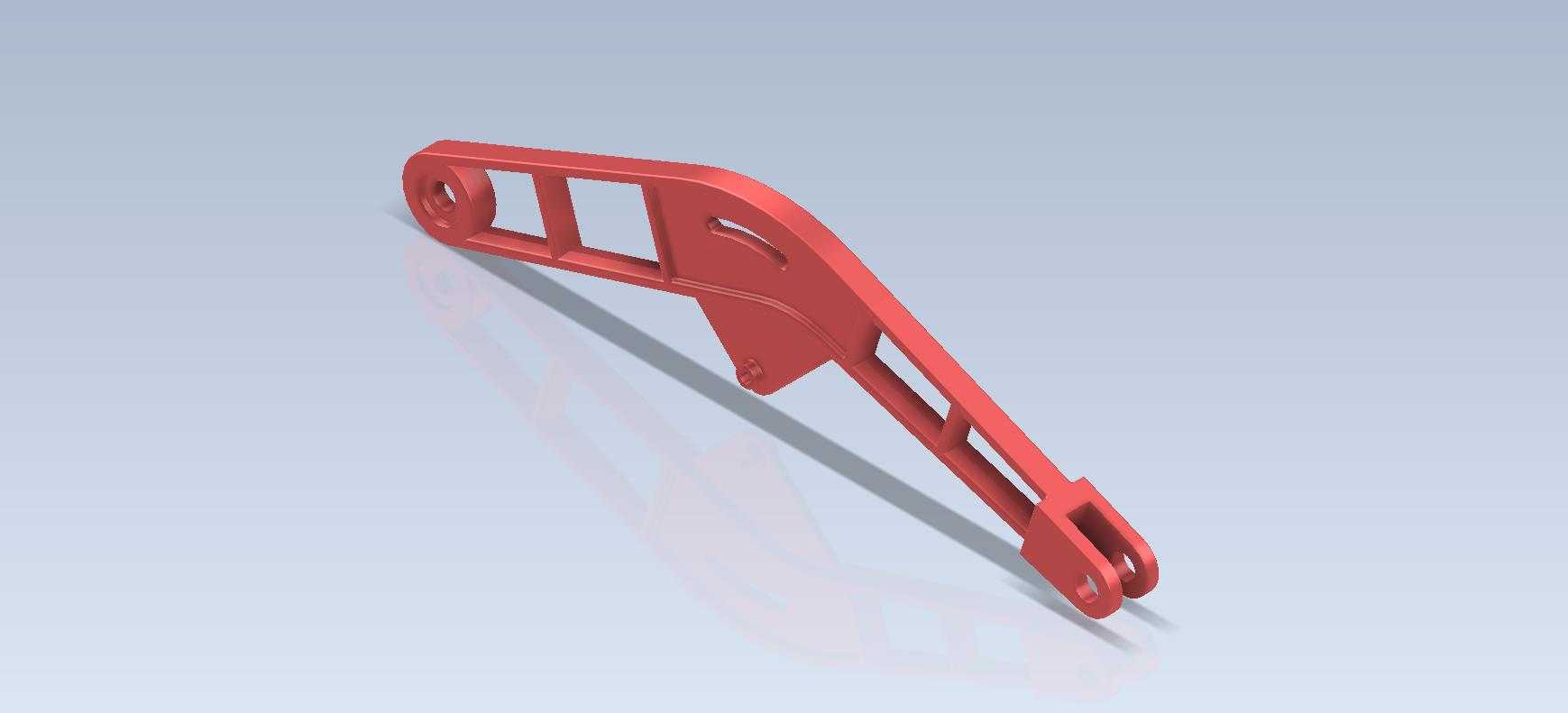

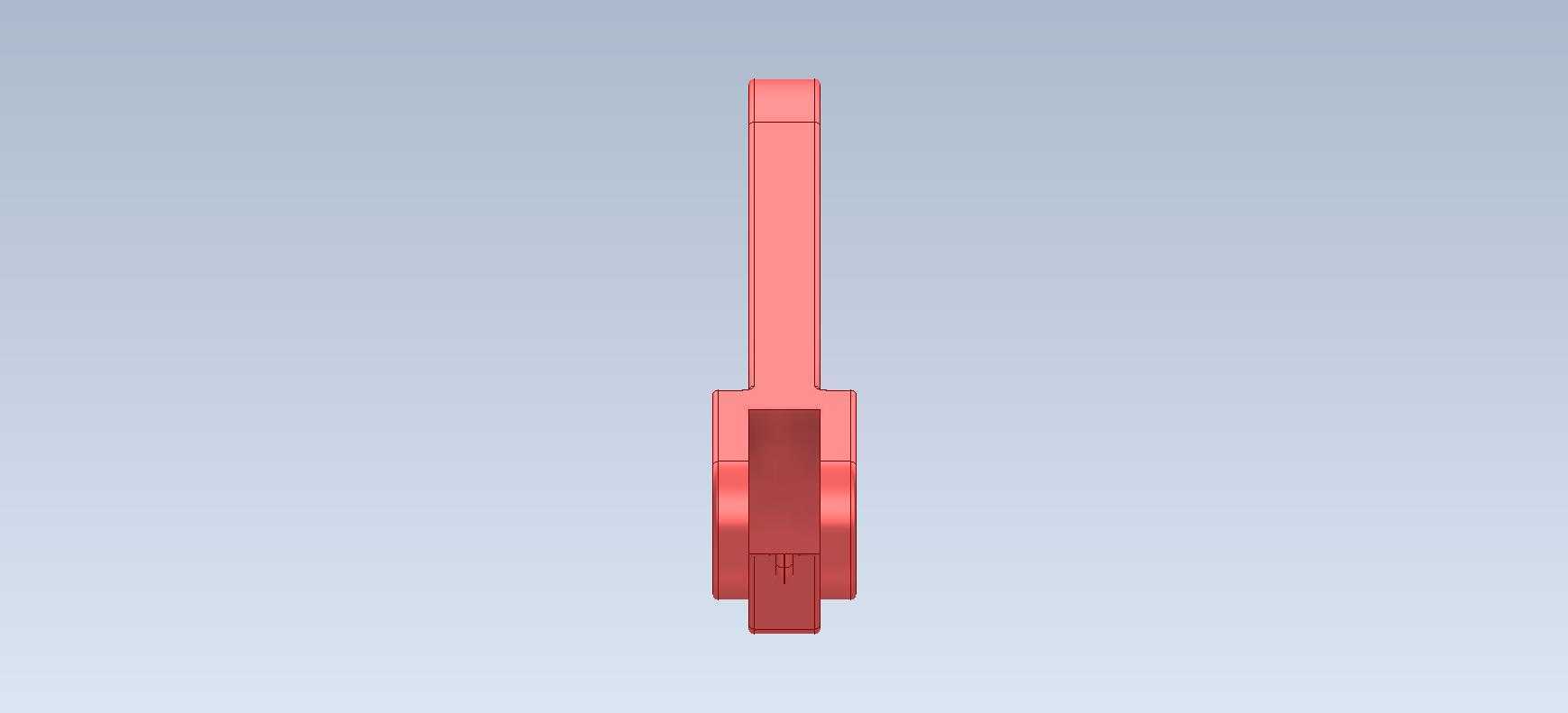

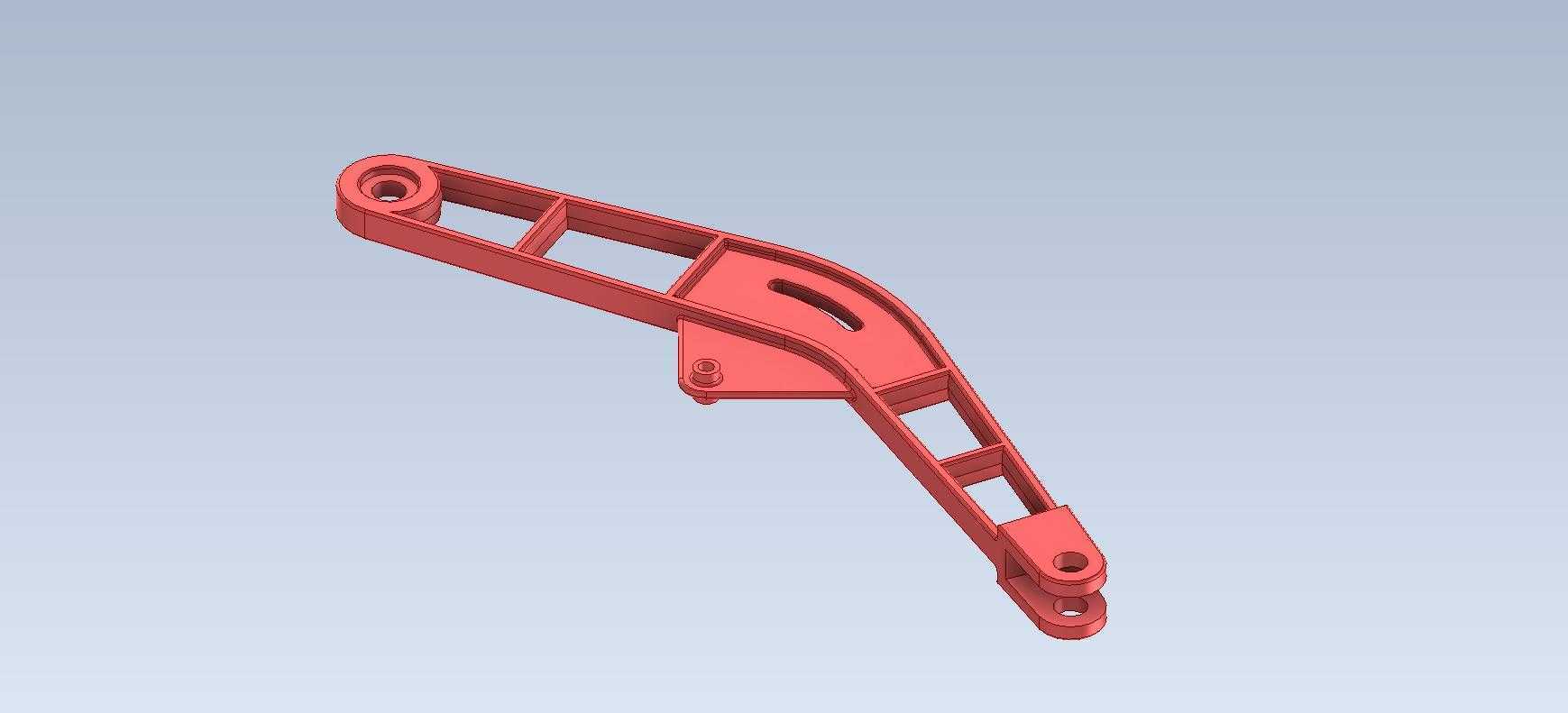

这类长条形铰接连接臂在工业场景中应用覆盖范围极广,从轻工自动化生产线的工件移送机构,到小型工程机械的操作连杆组件,再到专用设备的可调支撑结构,都能见到同构型零件的身影。它的核心作用是在两个存在相对摆动需求的铰接点位之间传递动力、承载负载,同时通过自身的结构刚度保证运动过程中不会出现超出设计阈值的形变,避免机构卡滞或定位失准。从结构细节来看,零件一端为单耳铰接孔结构,孔位做了加厚凸台处理,用来提升铰接位置的抗挤压、抗磨损能力,避免长期往复摆动下孔位出现椭圆化变形;另一端为双耳叉形铰接结构,叉口间距经过精确计算,能够匹配对应规格的铰接销轴与配套连接件,保证装配后铰接副的间隙控制在合理范围,既不会因为间隙过大产生运动冲击,也不会因为间隙过小出现转动卡涩。

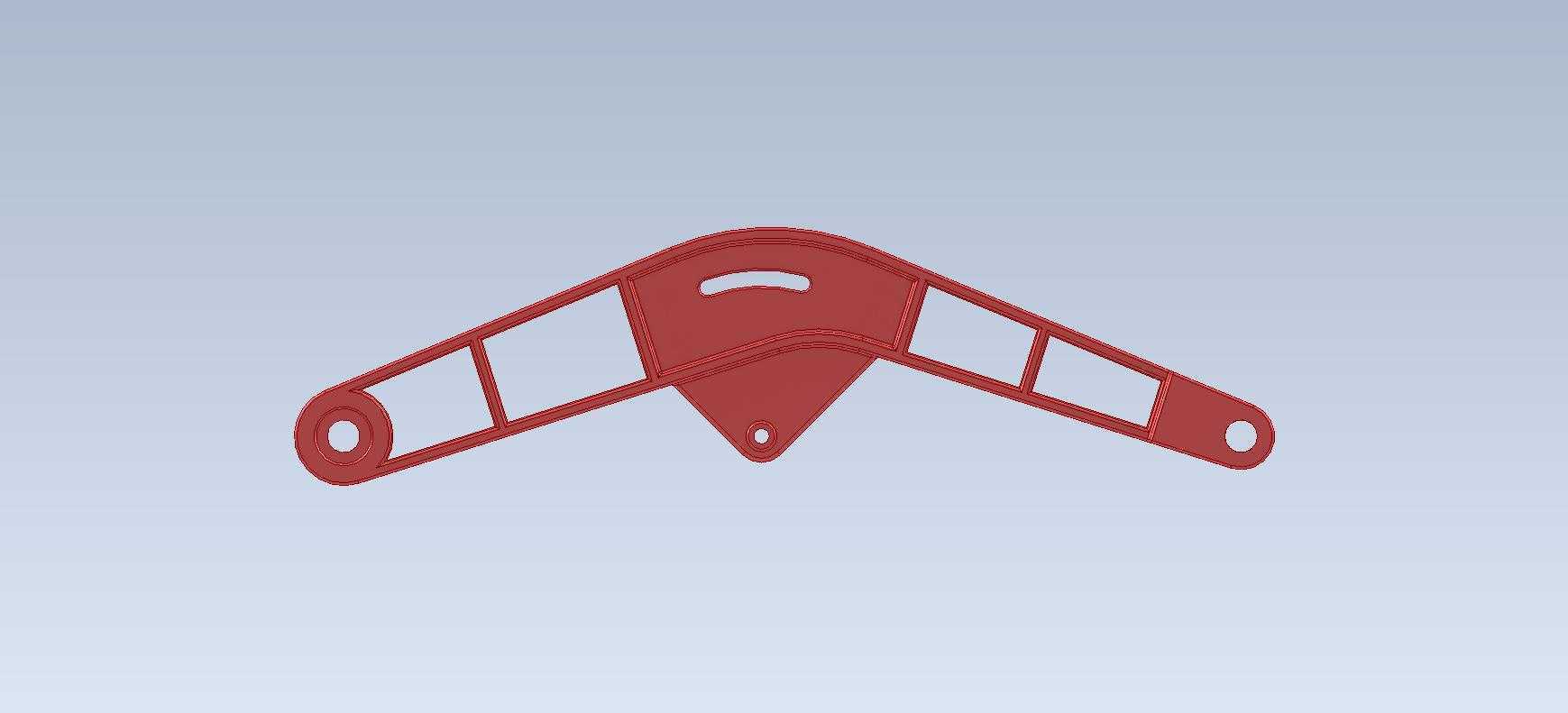

臂身主体采用了等强度设计思路,在主受力方向保留了足够的截面厚度,非受力区域做了镂空减重处理,通过三个矩形镂空槽在不明显降低整体抗弯、抗扭刚度的前提下,有效降低了零件自身重量,减少机构运动过程中的惯性负载,对于需要高频往复摆动的工况来说,这种减重设计能够有效降低驱动端的动力损耗,提升机构响应速度。臂身侧面还设计有小型定位凹槽,这个结构并非装饰作用,而是用来安装位置检测触发片,或是为装配过程提供定位基准,方便零件在组件装配时快速对位,也能为后续的运维更换提供定位参考,减少装配调试的时间成本。

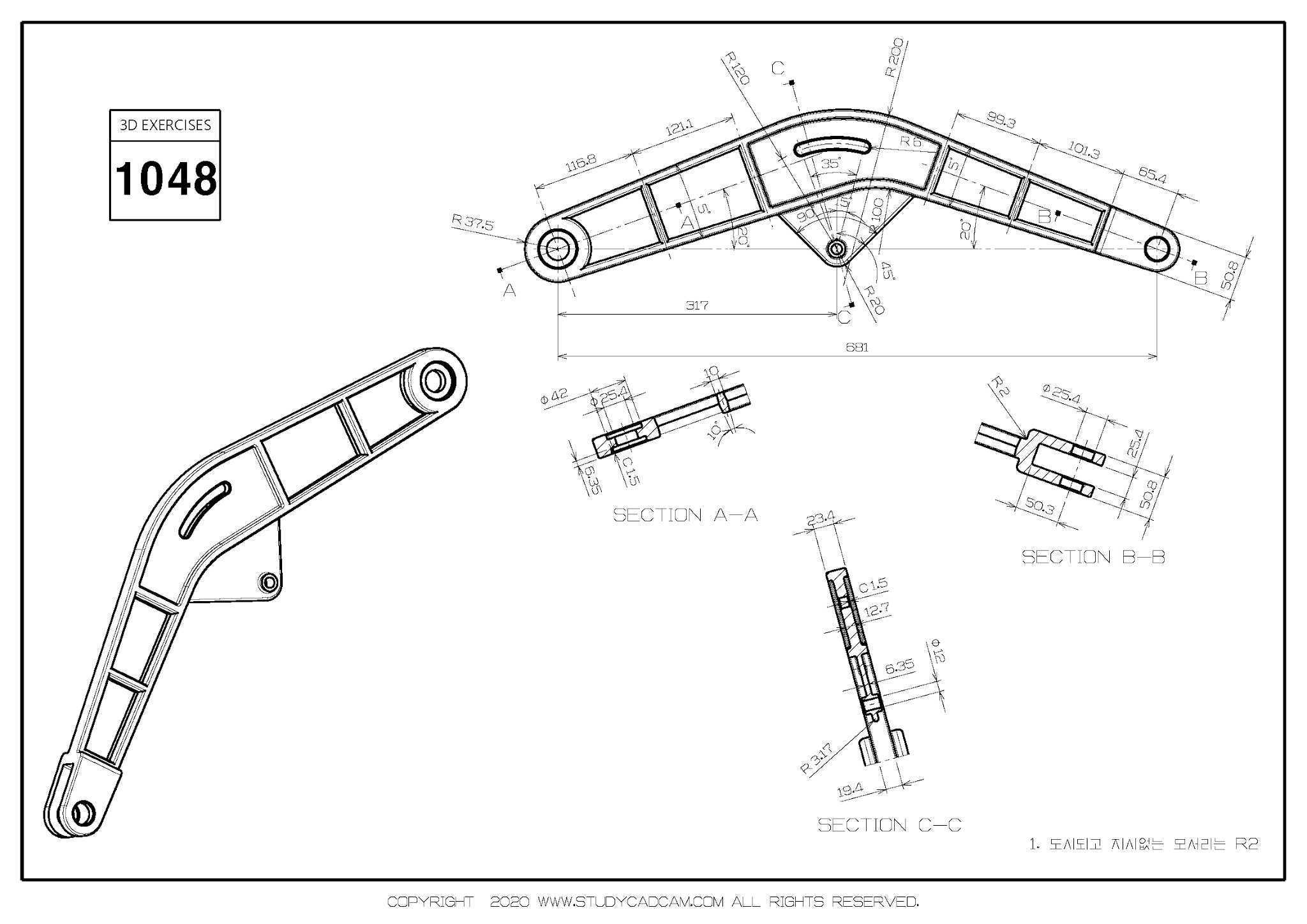

从安装边界来看,两端铰接孔的中心距是这个零件最核心的装配尺寸,直接决定了连杆机构的运动行程与传动比,建模过程中需要严格保证两孔的同轴度公差,以及孔中心连线与臂身基准面的平行度要求,避免装配后出现运动干涉。单耳端的铰接孔内径、双耳端的叉口开档尺寸、双耳孔的同轴度都是需要重点管控的尺寸参数,这些参数直接决定了零件能否与现有机构的销轴、连接件顺利适配。零件的外形轮廓做了多处圆角过渡处理,没有尖锐的直角棱边,一方面是为了减少热处理过程中的应力集中,降低零件开裂的风险,另一方面也能避免装配、运维过程中尖锐棱边划伤操作人员,符合机械零件的安全设计规范。
臂身的加强筋结构沿着主受力方向布置,从单耳端的凸台位置一直延伸到双耳叉的根部,将铰接位置的受力均匀分散到整个臂身截面,避免应力集中在铰接位置与臂身的衔接处,提升零件的整体疲劳寿命,在长期承受交变载荷的工况下,这种加强筋设计能够有效延缓零件的疲劳损伤出现时间。在实际选型应用中,这类连接臂如果用于轻载自动化移送场景,可以选用铝合金材质做阳极氧化处理,进一步降低自重同时提升表面耐磨性能;如果用于中载工程机械的操作连杆场景,则可以选用45号钢做调质处理,铰接孔位置做淬火硬化处理,提升铰接副的耐磨性能,满足长期往复摆动的使用需求。建模过程中需要特别注意镂空槽的内侧圆角处理,避免应力集中在槽位的转角位置,同时要保证臂身各截面的过渡平滑,不要出现截面突变的情况,减少受力过程中的应力集中点。另外双耳叉的根部位置是整个零件的应力最高区域,设计时特意做了加厚过渡处理,保证这个位置的截面强度足够承受最大工作载荷下的弯矩与拉力,不会在极限负载下出现断裂失效。
