自动停止装置结构件三维设计模型

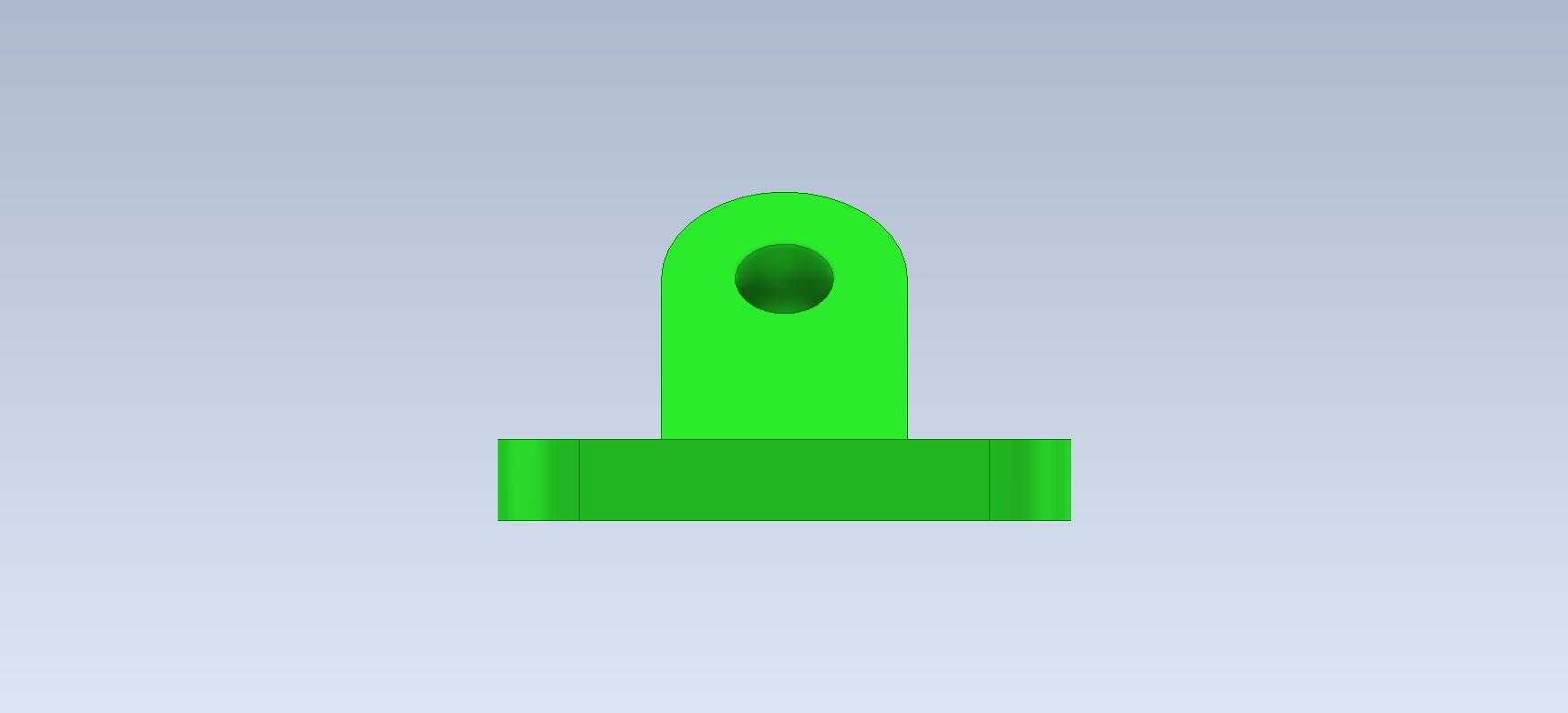

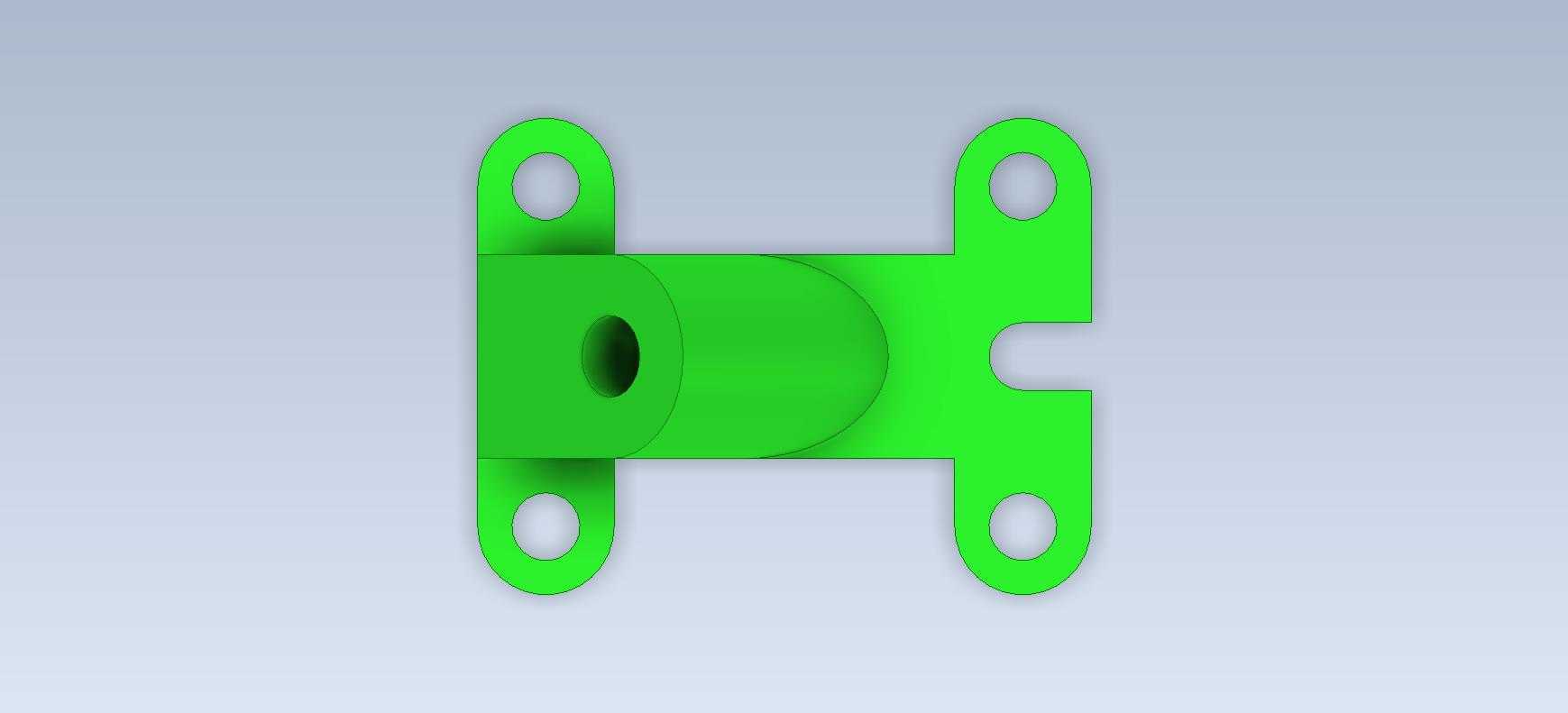

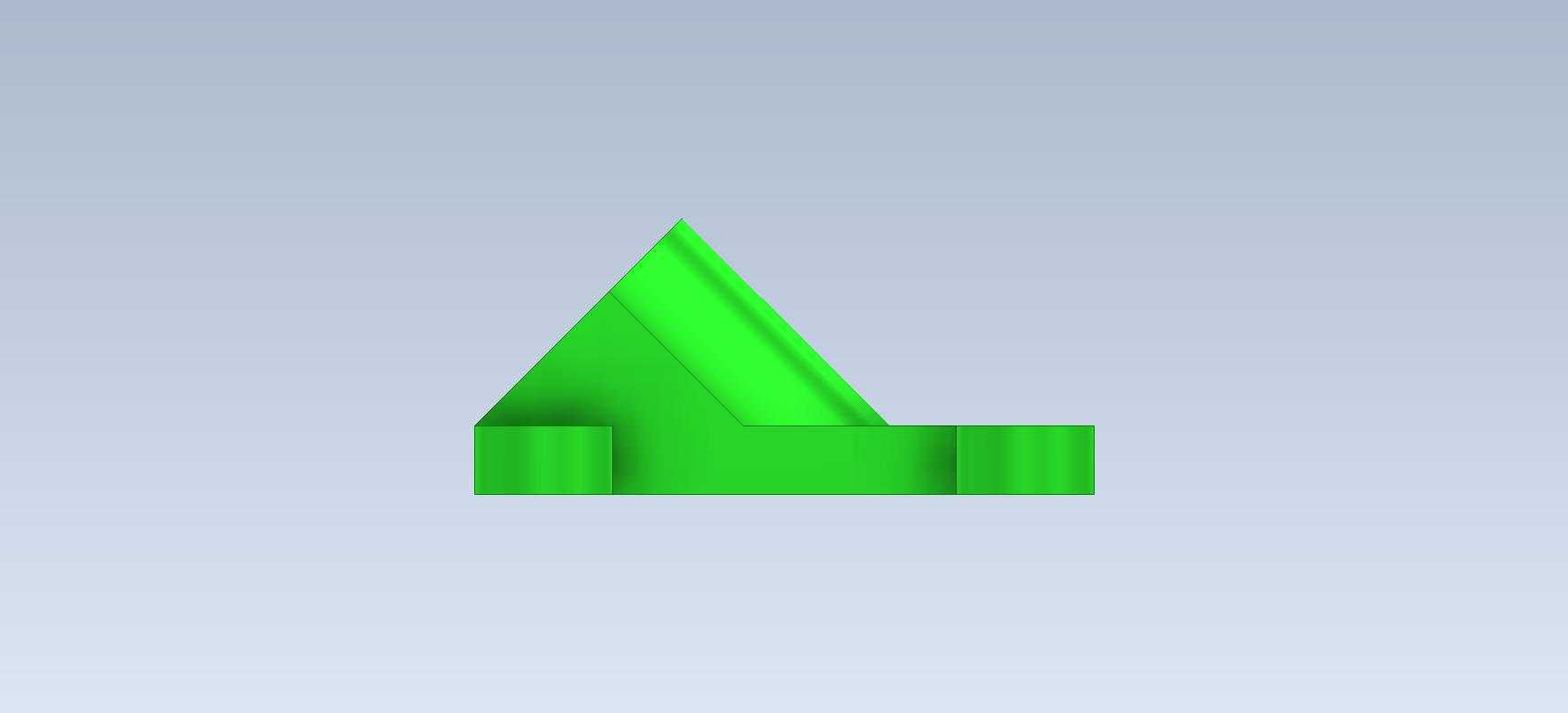

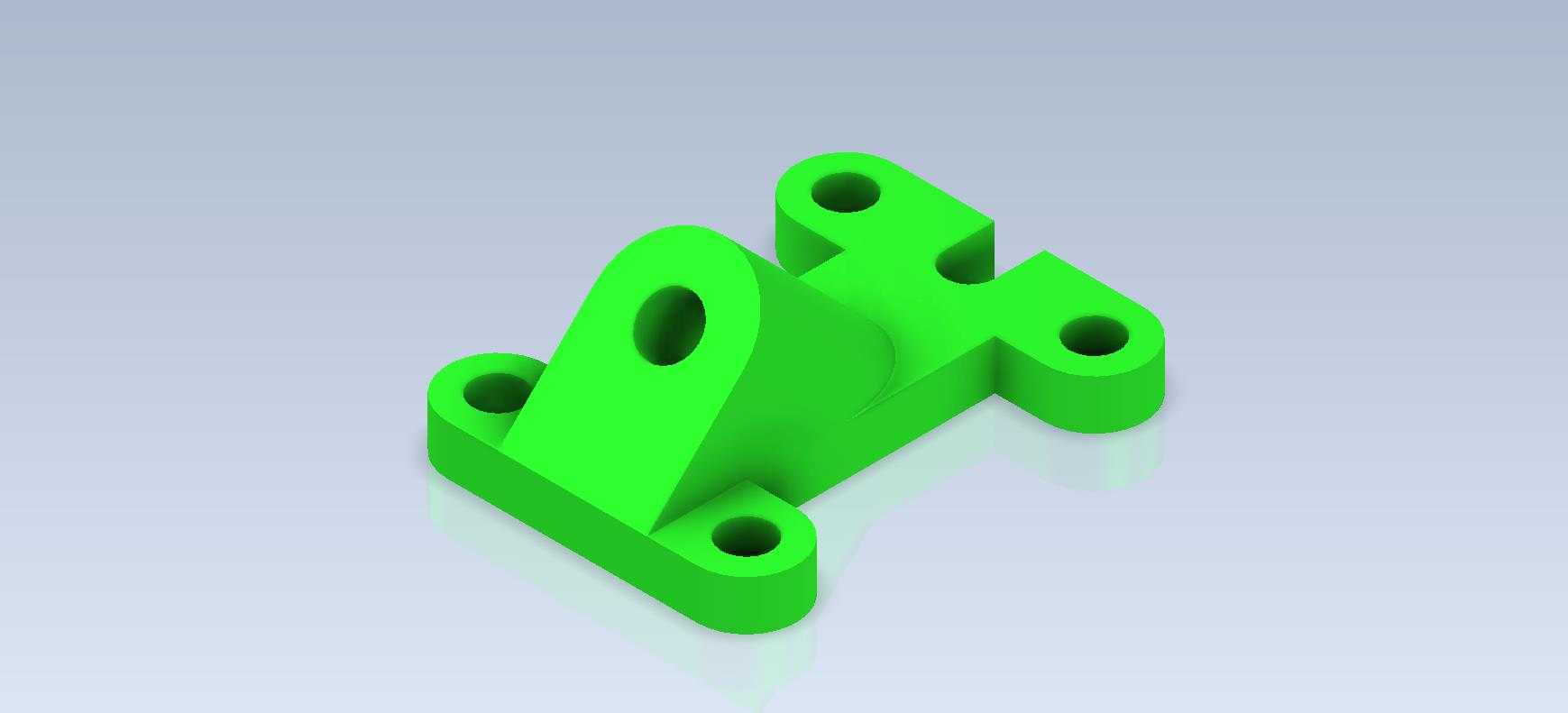

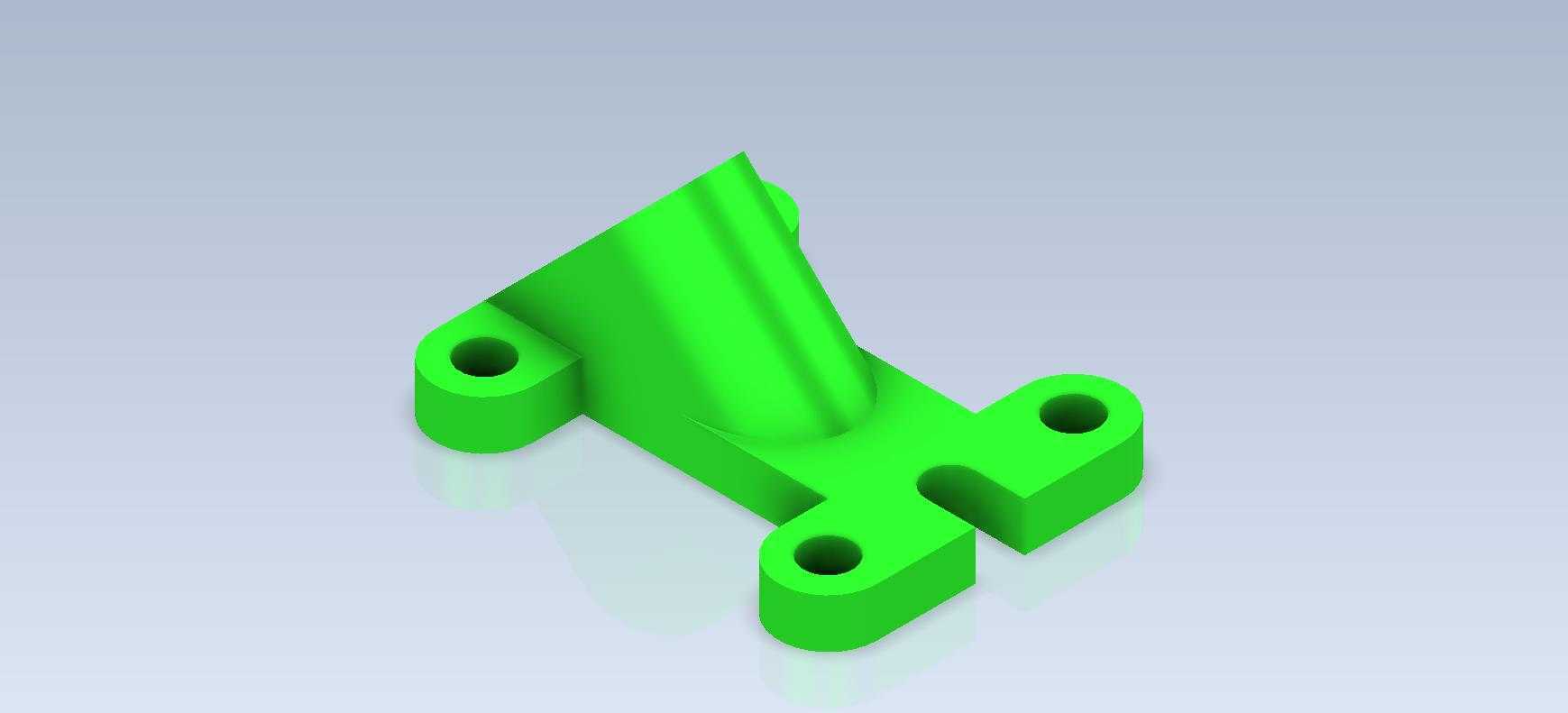

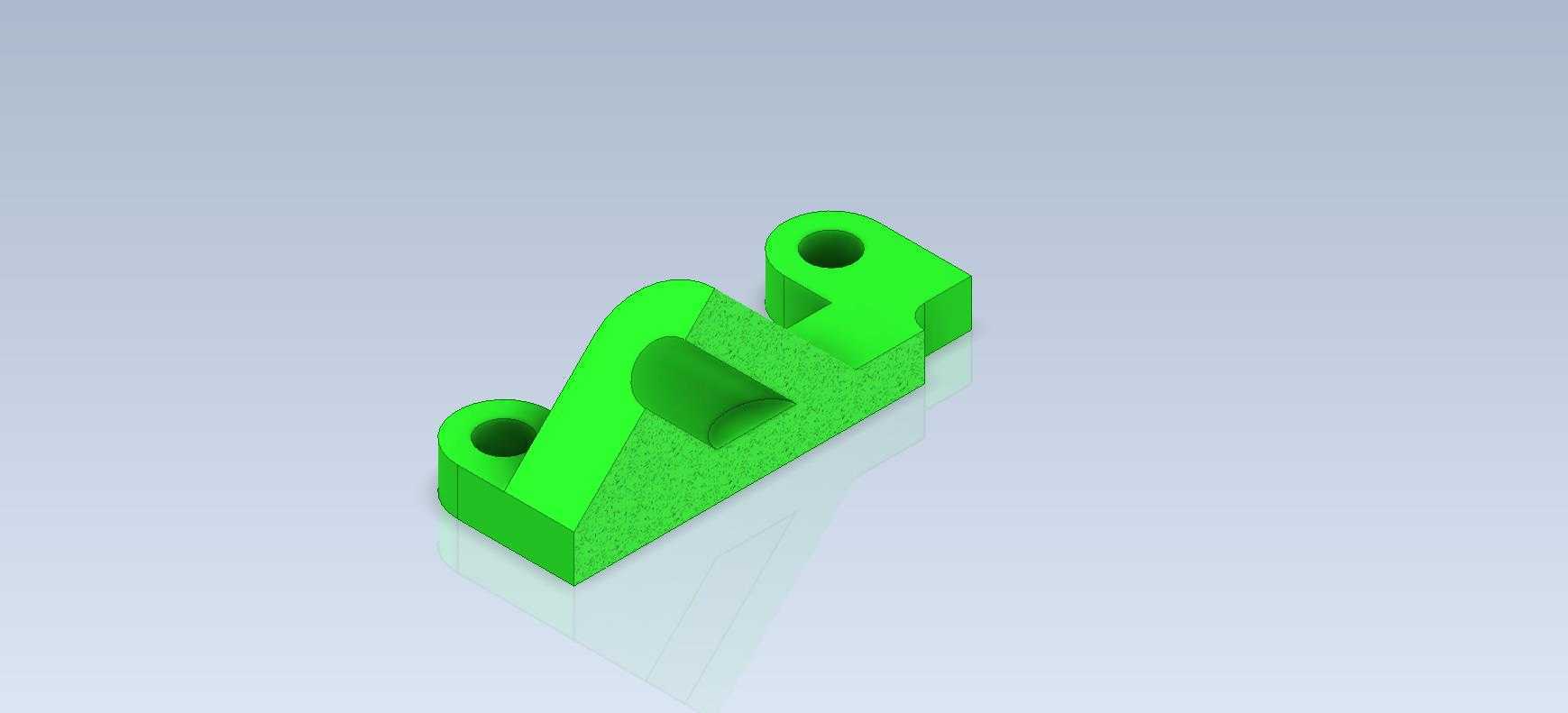

在自动化生产线、输送设备、小型工装夹具的运行逻辑里，到位自动停止是规避设备撞机、工件过位、工序错位的核心功能环节，这类停止装置的结构支撑件，直接决定了触发机构的安装稳定性、动作响应精度以及长期运行的抗形变能力。本次建模的自动停止装置结构件，从实际安装场景出发做结构适配，整体采用一体化铸造型式的结构设计，主体为带斜向加强筋的立板与水平安装底板组合的构型，立板上预留的通孔用于安装触发碰杆、位置检测元件或者缓冲顶头，底板延伸出的三个带孔安装耳，分别分布在底板的三个端点位置，安装孔采用沉孔设计，可适配内六角圆柱头螺钉的沉头安装，保证螺钉安装后端面不突出于安装面，避免与周边运动部件产生干涉。

从设计思路层面来看，这类结构件首先要满足安装基准的平面度要求，底板的下表面作为整个装置的安装定位基准，建模时严格控制平面度公差在合理区间，保证安装后与设备机架面完全贴合，不会出现翘曲导致的装置倾斜。立板与底板的连接位置做了大圆角过渡，既可以减少注塑或者铸造加工时的应力集中问题，也能提升整体结构的抗冲击能力——当运动部件触碰到停止装置的触发端时，冲击力会沿着立板传递到底板，圆角过渡结构可以避免应力在直角连接处集中，长期受冲击也不会出现焊缝开裂或者本体断裂的问题。立板上的安装孔做了同轴度约束，保证穿入的触发杆可以保持水平或者设定的角度，不会因为孔位歪斜导致触发动作卡滞，三个安装耳的孔位中心距严格按照常用的型材安装孔间距做适配，可以直接安装在标准铝型材机架、钢板焊接机架的对应安装位上，不需要额外做转接板，减少现场安装的调整工作量。

从安装边界来看，整个结构件的外轮廓尺寸控制得非常紧凑，不会占用过多的设备安装空间，安装耳的突出长度经过计算，既保证了螺钉安装时有足够的扳手操作空间，也不会因为突出过长导致与周边的输送辊道、传动皮带等运动部件产生空间干涉。斜向加强筋的厚度根据常见的停止装置受力情况做匹配，常规工况下，也就是运动部件重量在50kg以内、运行速度不超过0.5m/s的场景下，筋板厚度完全可以承受触发时的冲击力，不会出现明显的形变。如果应用在重载、高速的工位上，也可以基于这个基础模型快速调整筋板厚度、安装孔大小以及整体轮廓尺寸，适配不同的受力需求。

在实际应用中，这类结构件可以搭配接触式行程开关、非接触式光电传感器或者聚氨酯缓冲头使用，作为生产线工件到位停止、工装夹具行程限位、小型滑动模组硬限位的安装载体。比如在皮带输送线的末端，把这个结构件安装在输送线侧方的机架上，立板上安装缓冲头和行程开关，当工件输送到末端位置时，先接触缓冲头完成减速，再触发行程开关给出停止信号，控制输送线驱动电机停转，完成工件的到位定位；在小型钻床的工装滑台上，这个结构件可以作为滑台进给的硬限位，安装在滑台行程的两端，避免滑台超程进给撞到钻头；在手动装配工装里，它也可以作为装配压头的下行限位，保证压装行程一致，提升装配精度。

建模过程中对各个安装面的配合公差做了合理设定，安装孔的孔径按照基孔制公差做预留，既可以保证螺钉顺利穿入，也不会因为孔位间隙过大导致安装后装置出现晃动。所有的棱边都做了小倒角处理，避免安装调试时划伤操作人员，也能去除加工时产生的毛刺。整个结构没有复杂的异形曲面，不管是采用3D打印做快速样件验证，还是采用铝合金铣削、工程塑料注塑做批量生产，都有很好的加工工艺性，不需要特殊的工装夹具就能完成加工，生产制造成本可控。对于三维建模初学者来说，这个模型涵盖了拉伸、切除、圆角、筋特征、孔特征等常用的建模命令，是练习基础建模思路、理解机械结构安装逻辑、掌握公差配合常识的典型练习案例，通过拆解这个模型的建模步骤，可以快速建立从功能需求到结构设计再到加工工艺性考量的完整设计思维，避免只会堆砌特征却不理解结构实际作用的问题。
