叉耳式环形基座机械零件结构设计

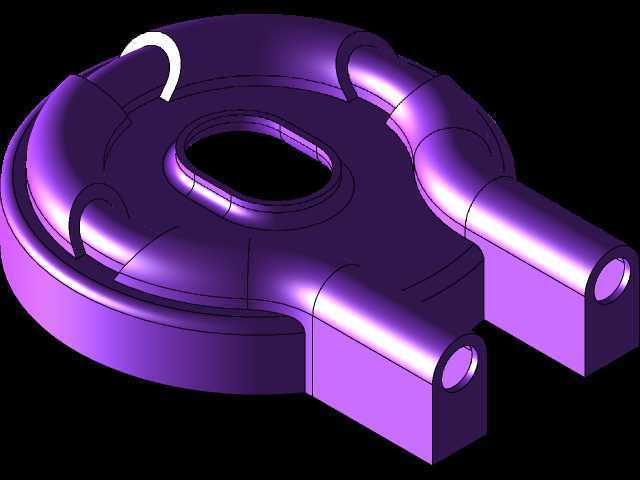

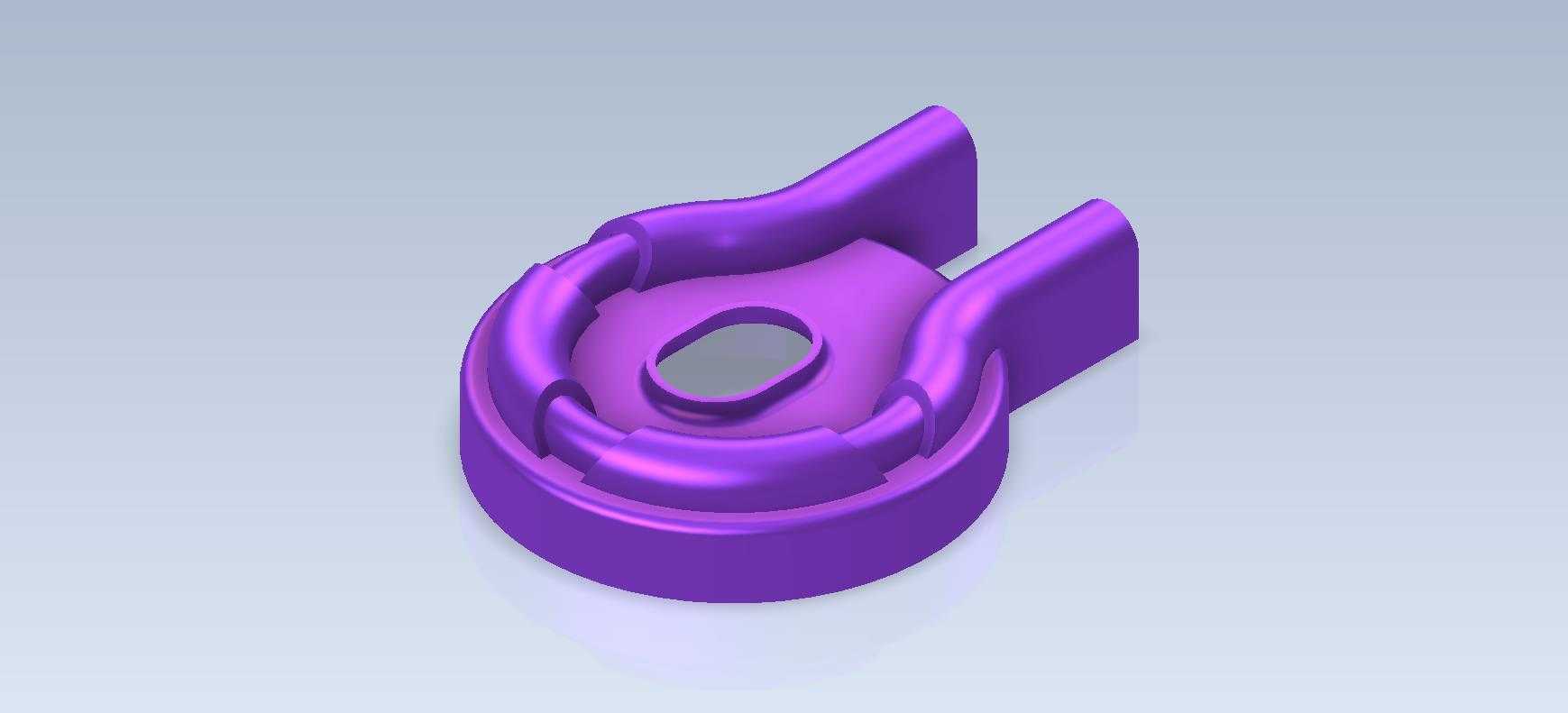

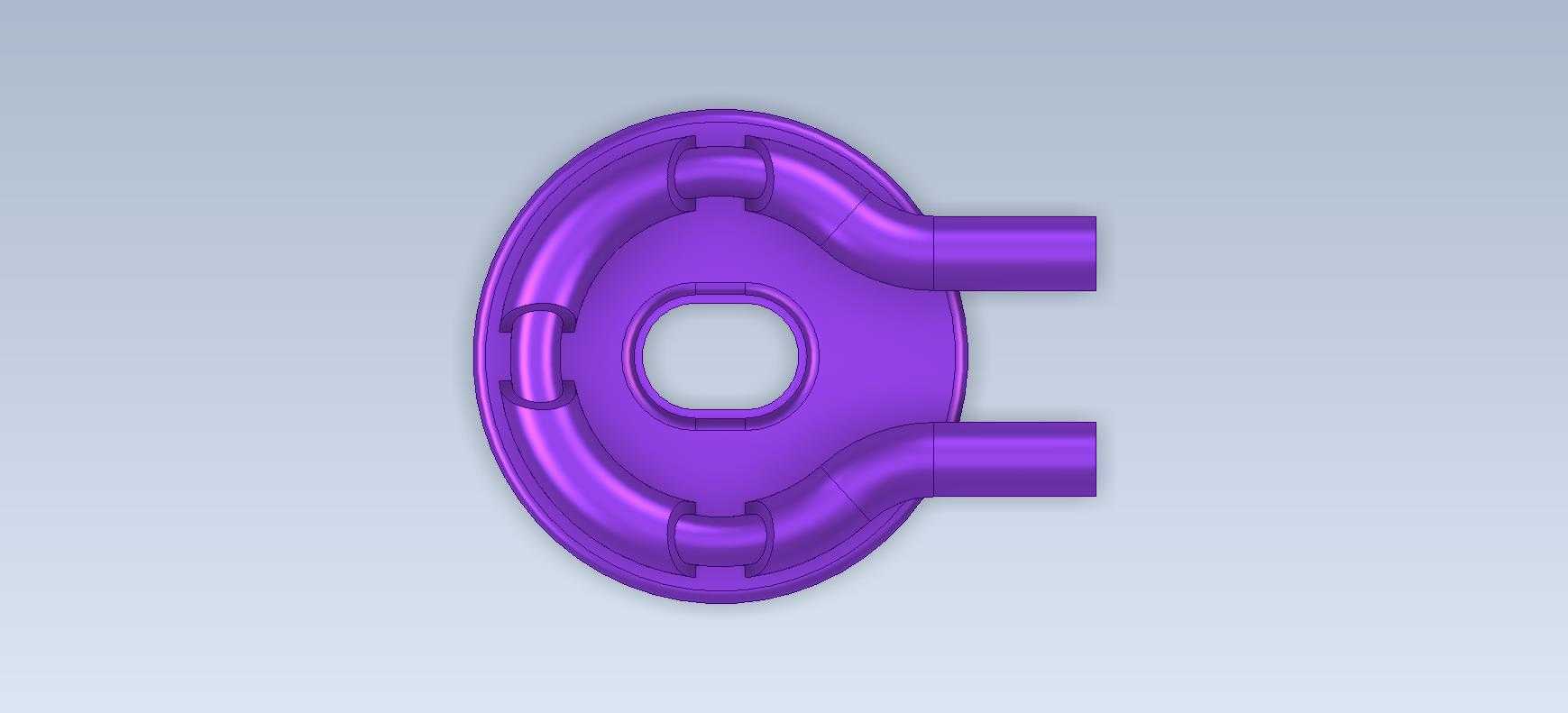

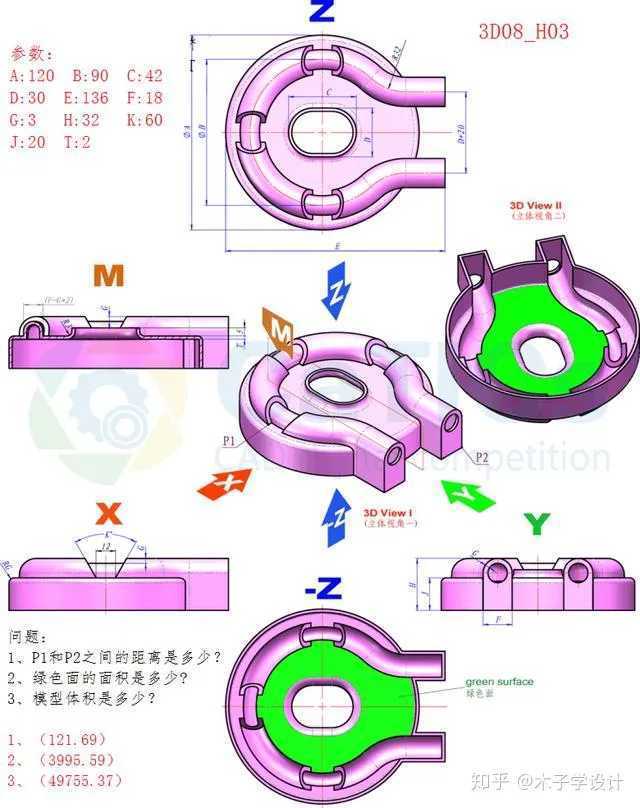

　　该零件属于小型机械连接基座类构件，整体采用环形主体搭配对称双叉耳的结构布局，这类结构常见于轻载铰接传动场景，比如小型自动化设备的连杆铰接端、轻工机械的摆臂连接座、手动工装夹具的转动基座等位置，核心作用是为铰接销轴提供稳定的安装承载基础，同时通过环形主体适配中心位置的轴类或异形件穿装需求。从结构功能来看，环形主体的中心开设腰型通孔，这类孔型设计并非单纯的减重考虑，更多是为了适配安装时的位置微调需求——当配套轴件存在少量装配偏差时，腰型孔可以提供一定的位移补偿量，降低装配时的对位精度要求，减少现场装配的修配工作量。

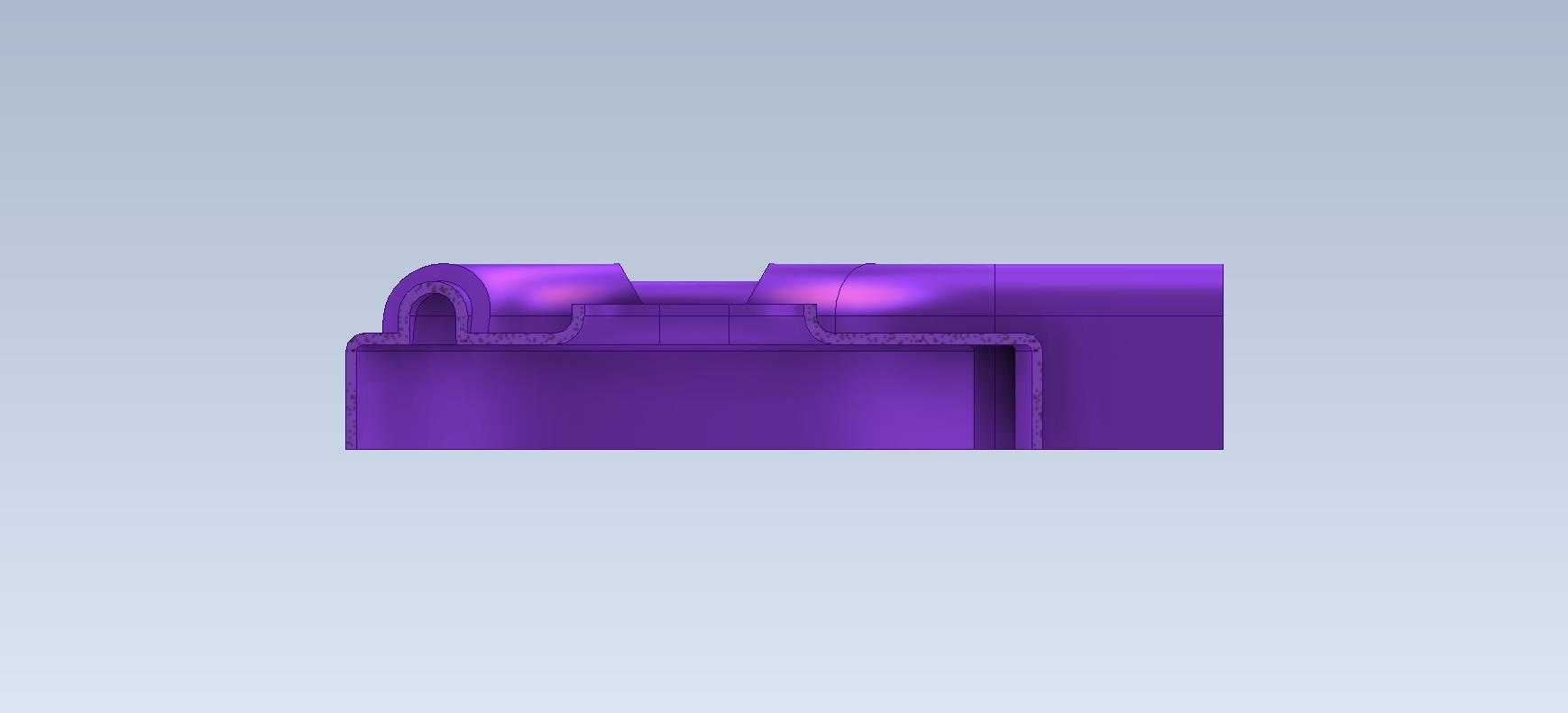

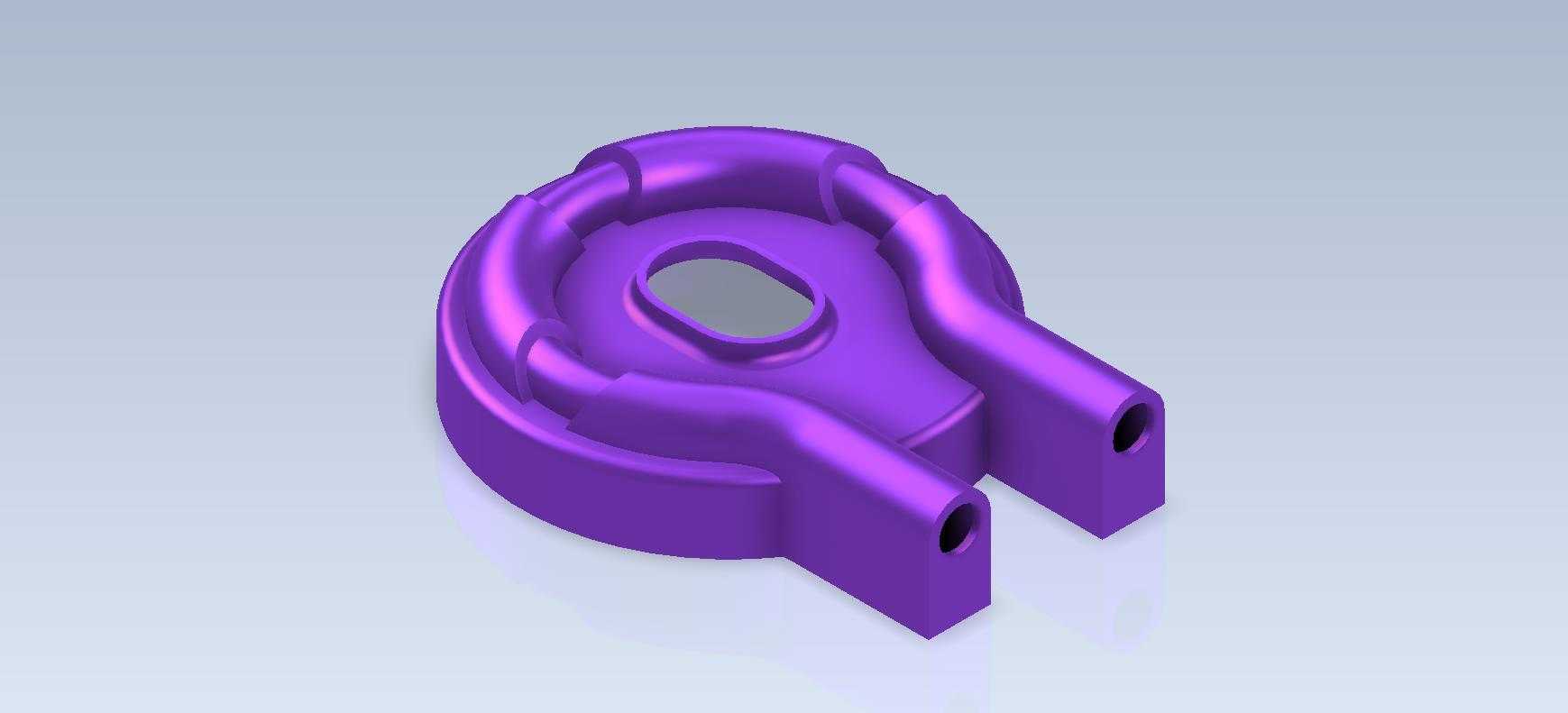

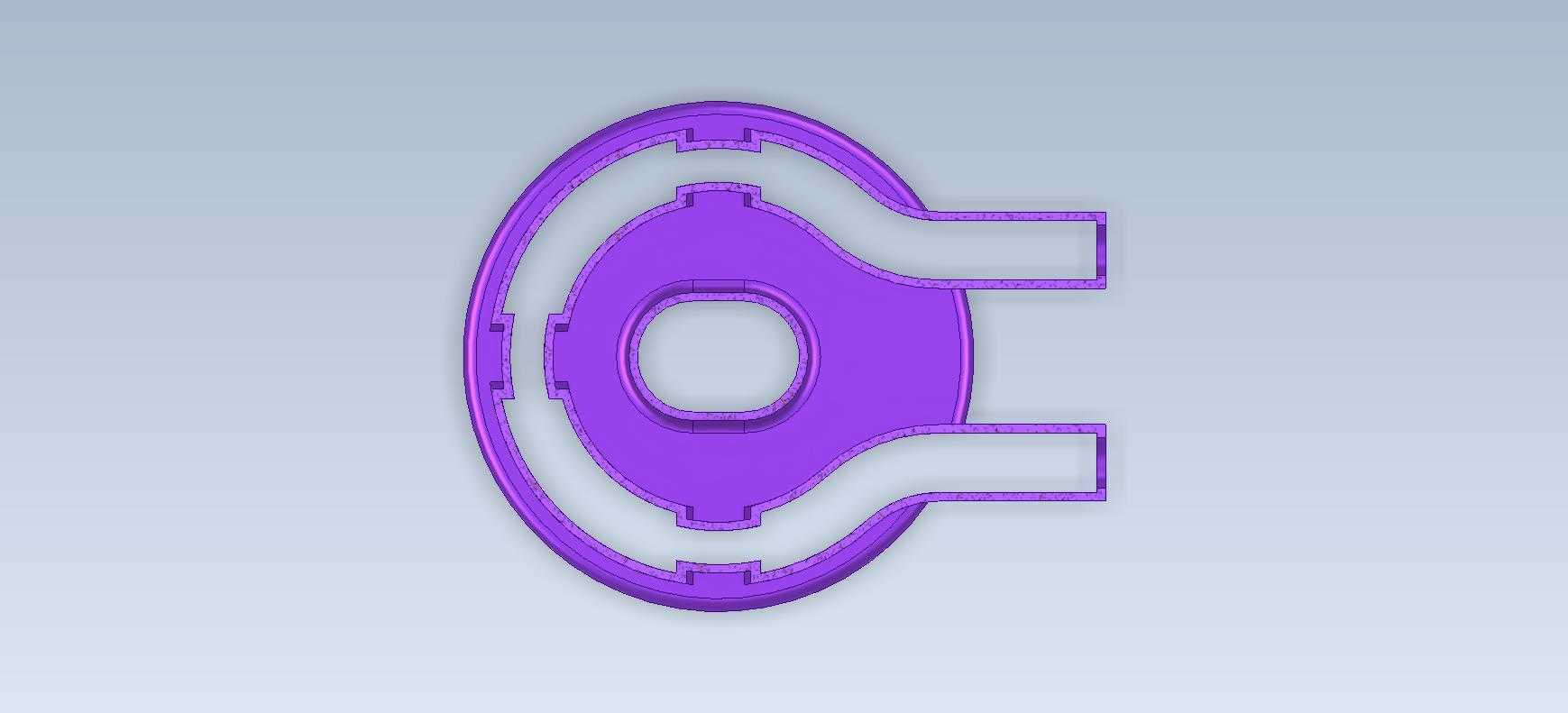

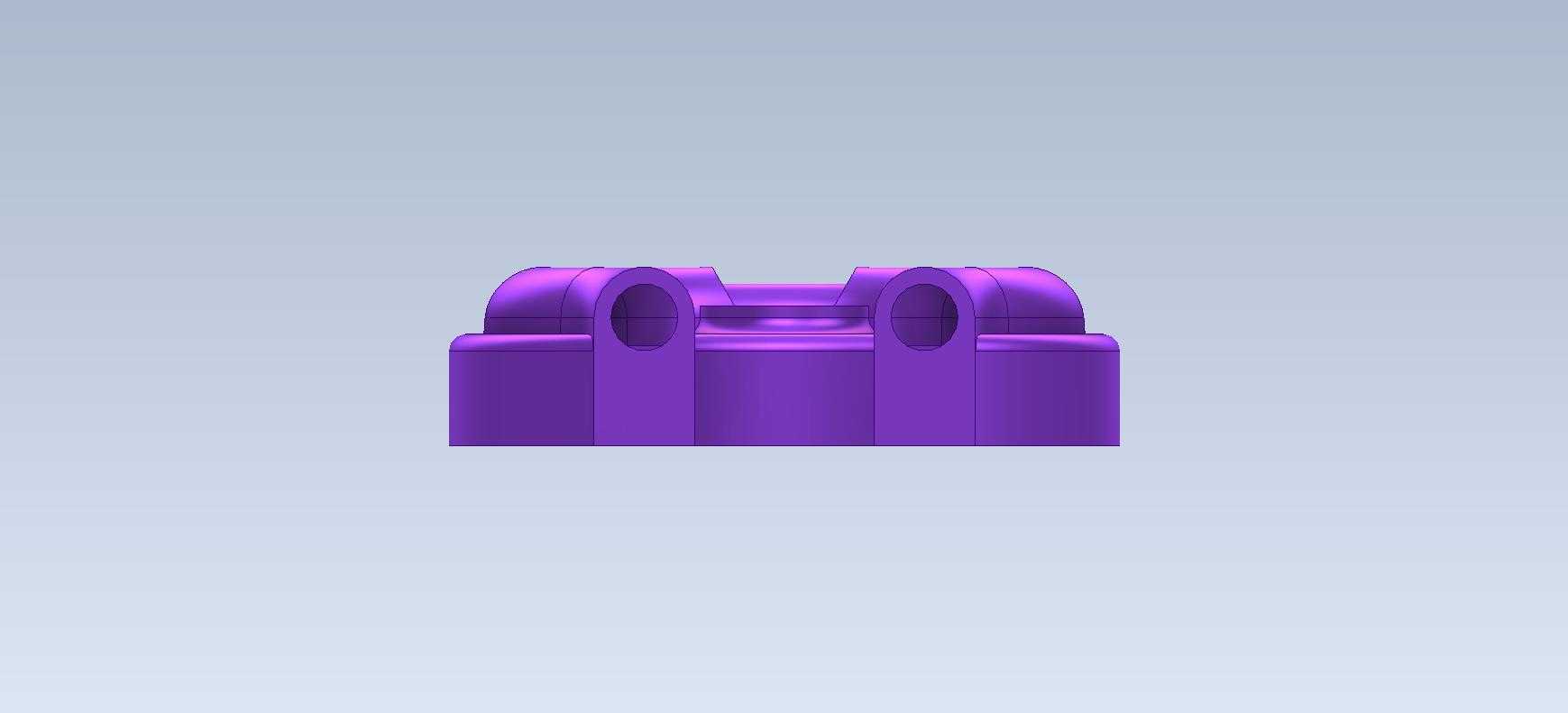

　　环形主体的外缘做了多段圆弧过渡的凸台结构，这些凸台并非装饰性设计，每一处凸台都对应内部的应力集中区域，通过局部增加壁厚的方式，抵消叉耳受力时向环形主体传递的弯矩，避免环形主体在长期交变载荷下出现根部开裂的问题。两侧对称延伸的叉耳结构，每个叉耳上都加工有同轴的圆形通孔，这两个孔是铰接销轴的安装位，设计时对两孔的同轴度有较高要求，否则会出现销轴卡滞、转动阻力过大的问题；叉耳的外侧做了平直的切面处理，一方面是为了安装时提供定位基准面，方便与配套的连接件端面贴合定位，另一方面也减少了零件的整体占用空间，避免安装时与周边构件发生运动干涉。从设计思路层面分析，这类零件的建模过程需要重点关注几个结构衔接处的处理：首先是叉耳与环形主体的连接位置，采用了大圆弧过渡而非直角衔接，这是因为直角衔接处会产生严重的应力集中，在承受摆动力矩时很容易从根部断裂，大圆弧过渡可以有效分散应力传递路径，提升零件的整体结构强度；其次是环形主体上端面的内凹沉台结构，这个沉台的作用是为配套的密封件或端盖提供安装位，避免外部粉尘、切削液等杂质进入中心孔的配合面，延长铰接部位的使用寿命。

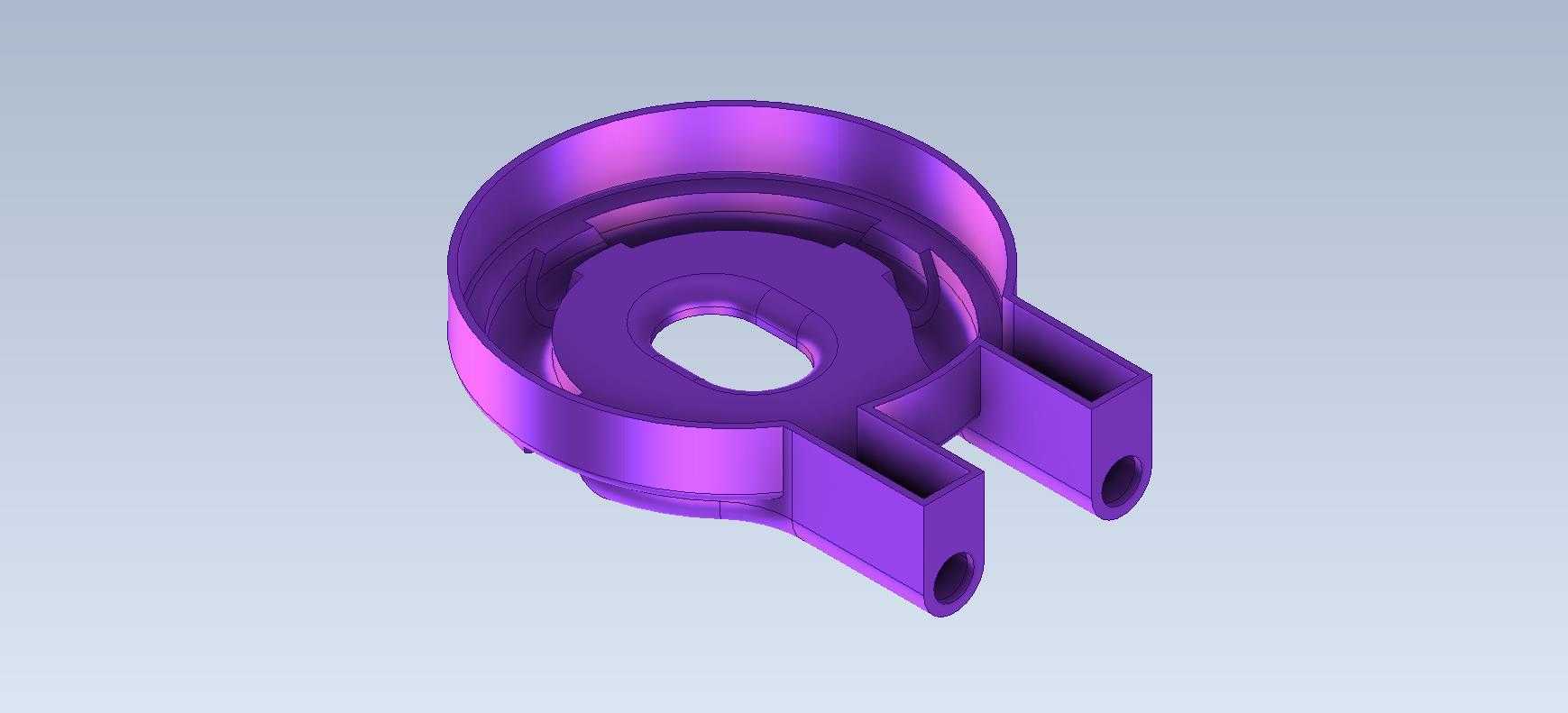

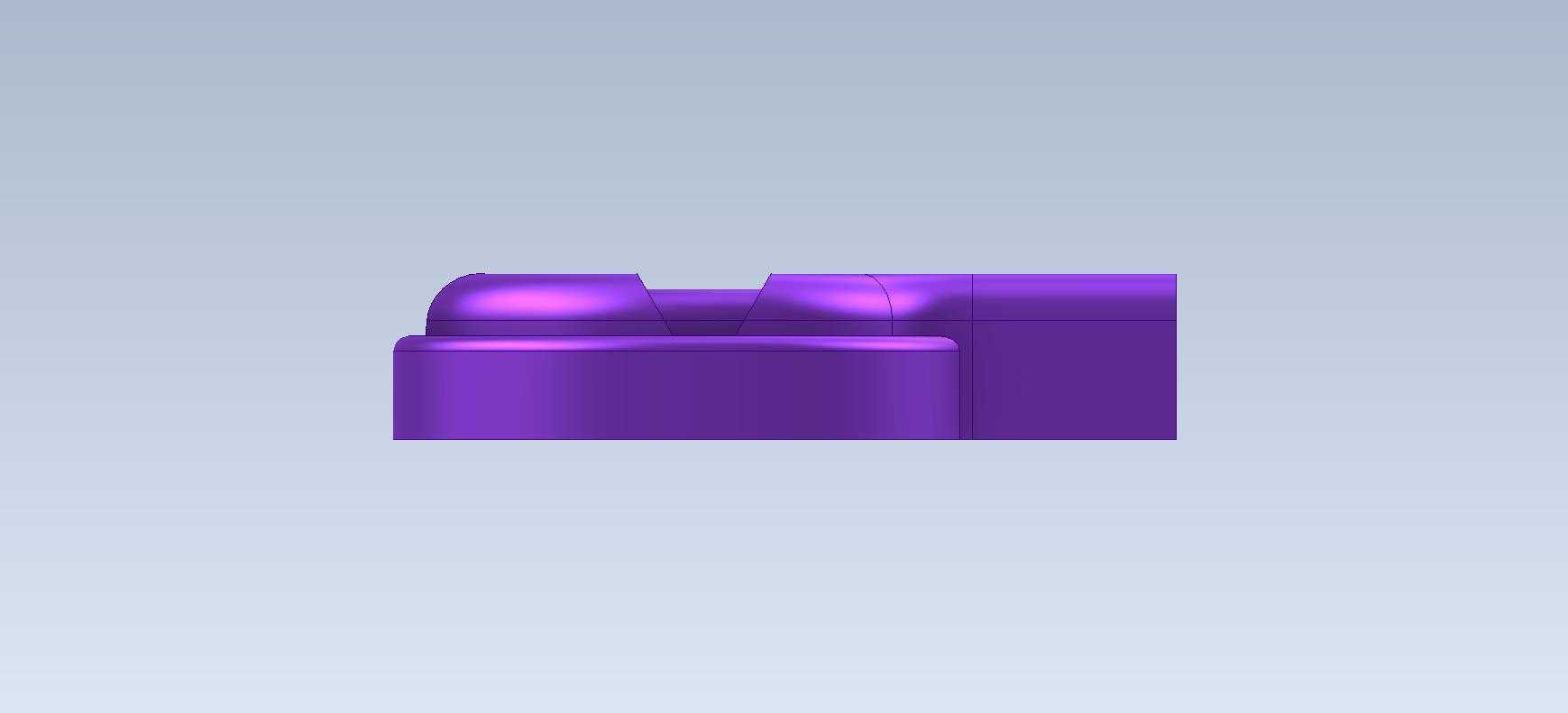

　　关于安装边界的考量，零件的底部为平整的环形端面，这个端面是主要的安装承载面，设计时需要保证该端面与叉耳孔轴线的平行度，否则安装后会出现销轴倾斜，导致转动过程中出现偏磨；两个叉耳的外侧间距、内侧间距都有严格的尺寸公差要求，需要与配套的连接叉片尺寸匹配，间隙过大会导致铰接晃动，间隙过小则会出现装配卡滞的问题。中心腰型孔的长轴方向与叉耳的对称中心线呈垂直布局，这种布局是为了让腰型孔的调节方向与铰接转动的受力方向匹配，避免调节后出现受力偏移的问题。

　　在实际应用场景中，这类零件如果采用塑料材质加工，可用于小型桌面自动化设备的轻载铰接部位，比如小型料仓的翻盖铰接座、检测设备的摆杆基座；如果采用金属材质加工，比如铝合金或不锈钢，则可用于中等载荷的工装夹具、手动工具的转动连接部位，承担反复摆动的载荷需求。建模过程中需要注意各特征的拔模角度处理，如果是用于注塑生产，所有竖直面都需要设置合理的拔模斜度，避免脱模时出现拉伤；如果是用于机加工生产，则需要考虑刀具的可达性，叉耳内侧的圆弧过渡要匹配常用铣刀的半径，减少特殊刀具的使用，降低加工成本。另外，零件表面的所有棱边都做了小圆角处理，除了降低应力集中的作用外，也可以避免加工后产生的锐边划伤装配人员，提升零件的使用安全性。
