立式带侧腔阀类连接基座结构设计

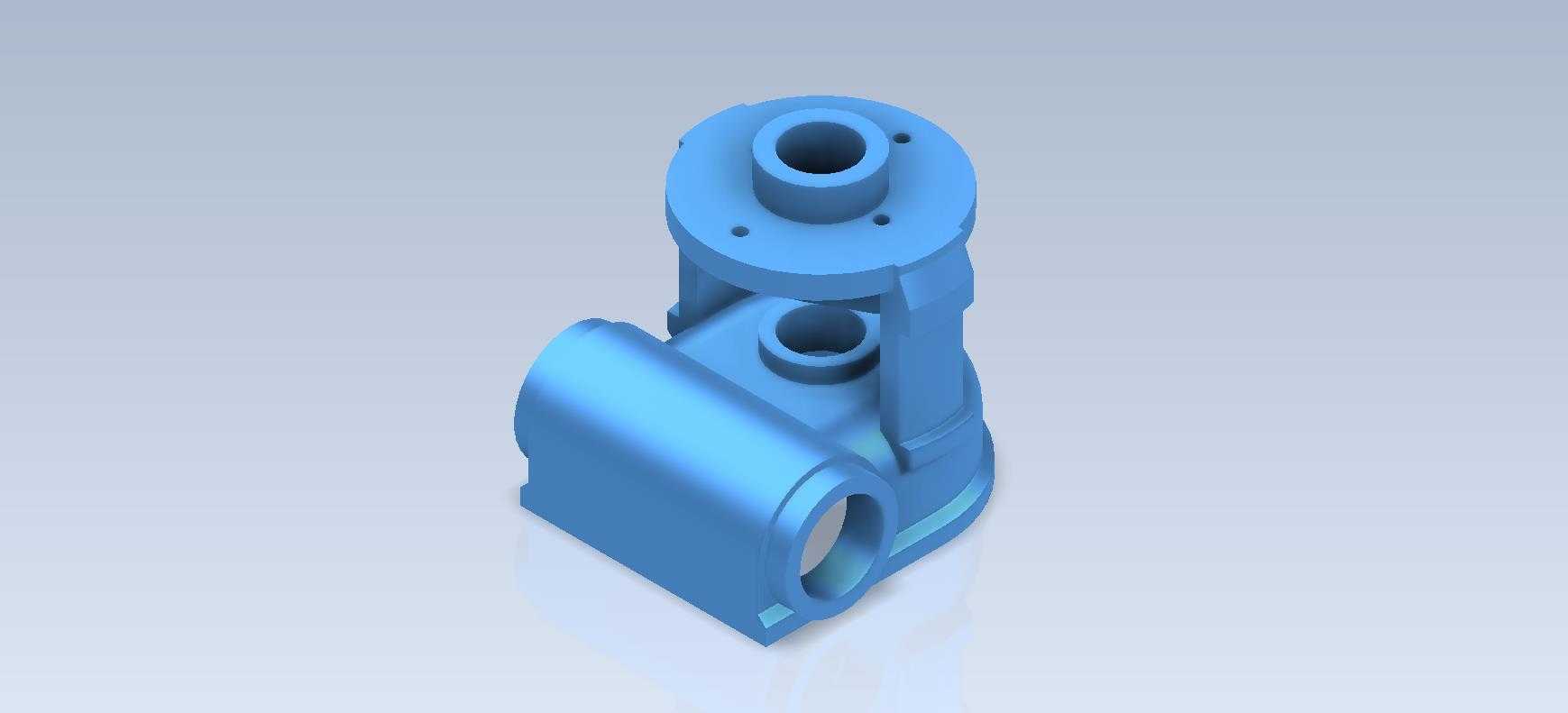

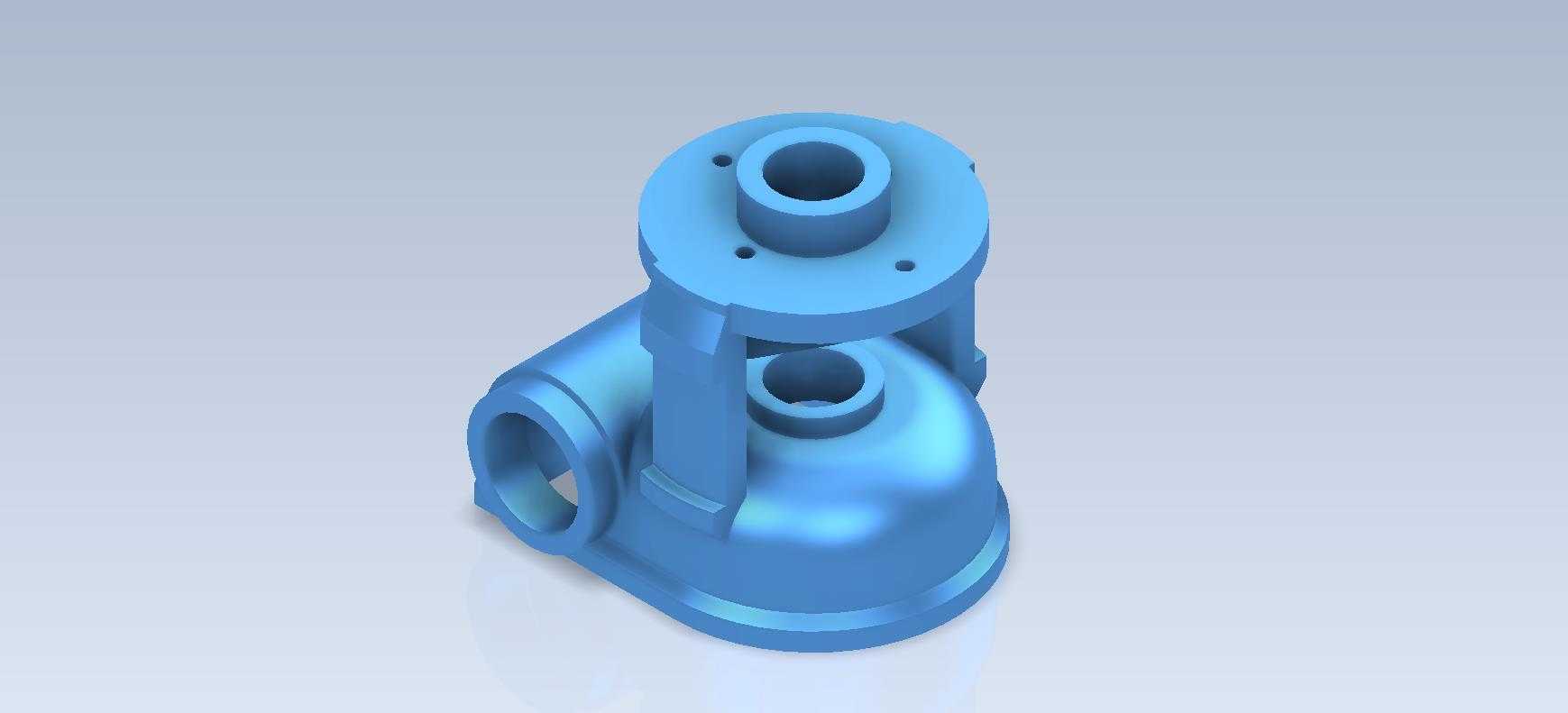

　　该类带侧置通腔的立式连接基座，多应用在流体控制回路、小型动力传输单元的管路转接节点中，作为核心承载转接件，承担上部执行元件与侧向管路的对接定位、载荷传递功能，常见于小型液压站阀组安装位、气动控制回路的分路基座、小型泵体的进出流道转接位置，在轻工自动化生产线、小型实验流体设备、便携动力单元中应用频次较高。从结构功能来看，上部带均布安装孔的法兰台是核心定位面，四个小孔用于穿装固定螺栓，中心通孔为流体或传动轴的通行通道，法兰台下方的支撑筋采用对称双立筋布局，既可以减少整体材料用量降低自重，又能保证上部法兰承受偏载时的结构刚度，避免侧向受力导致法兰面倾斜引发密封失效或轴系卡滞。

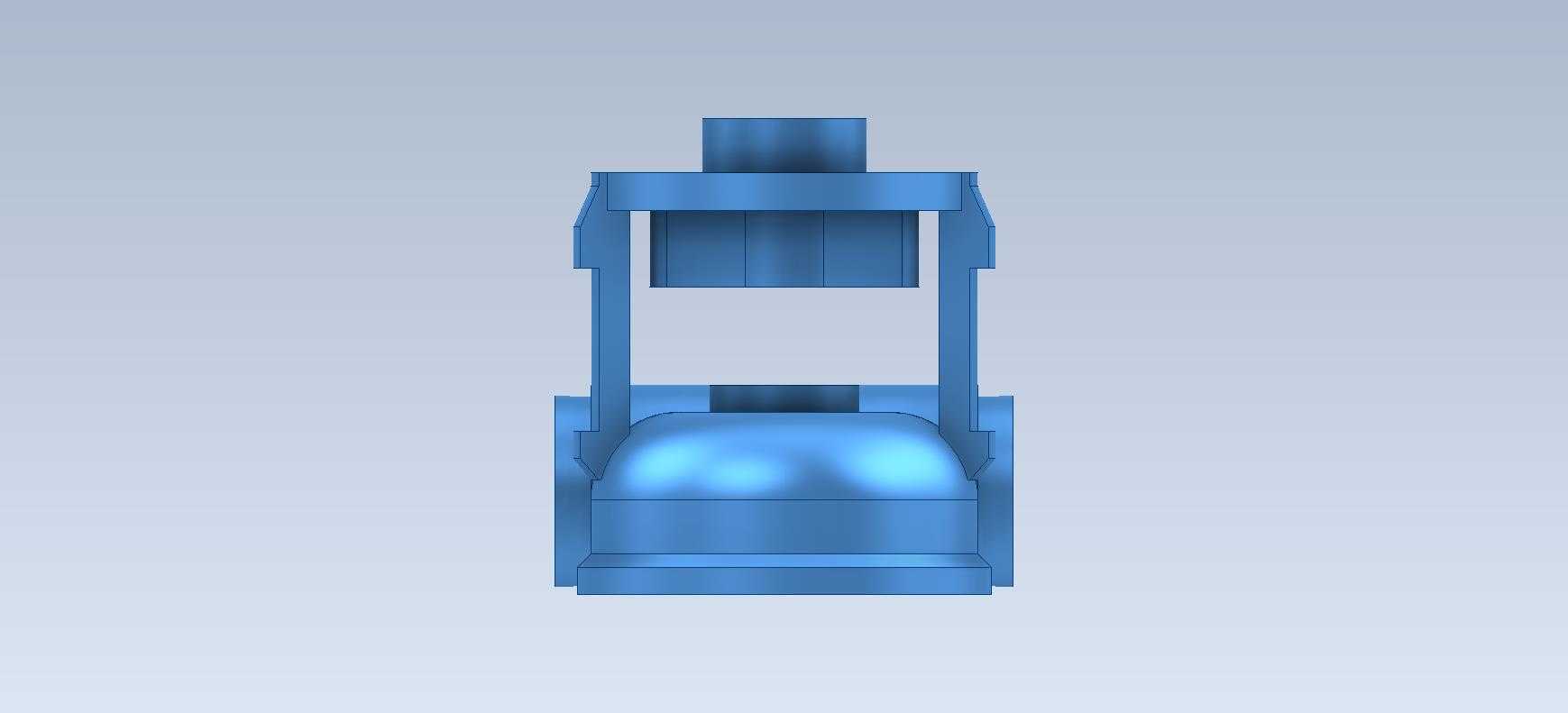

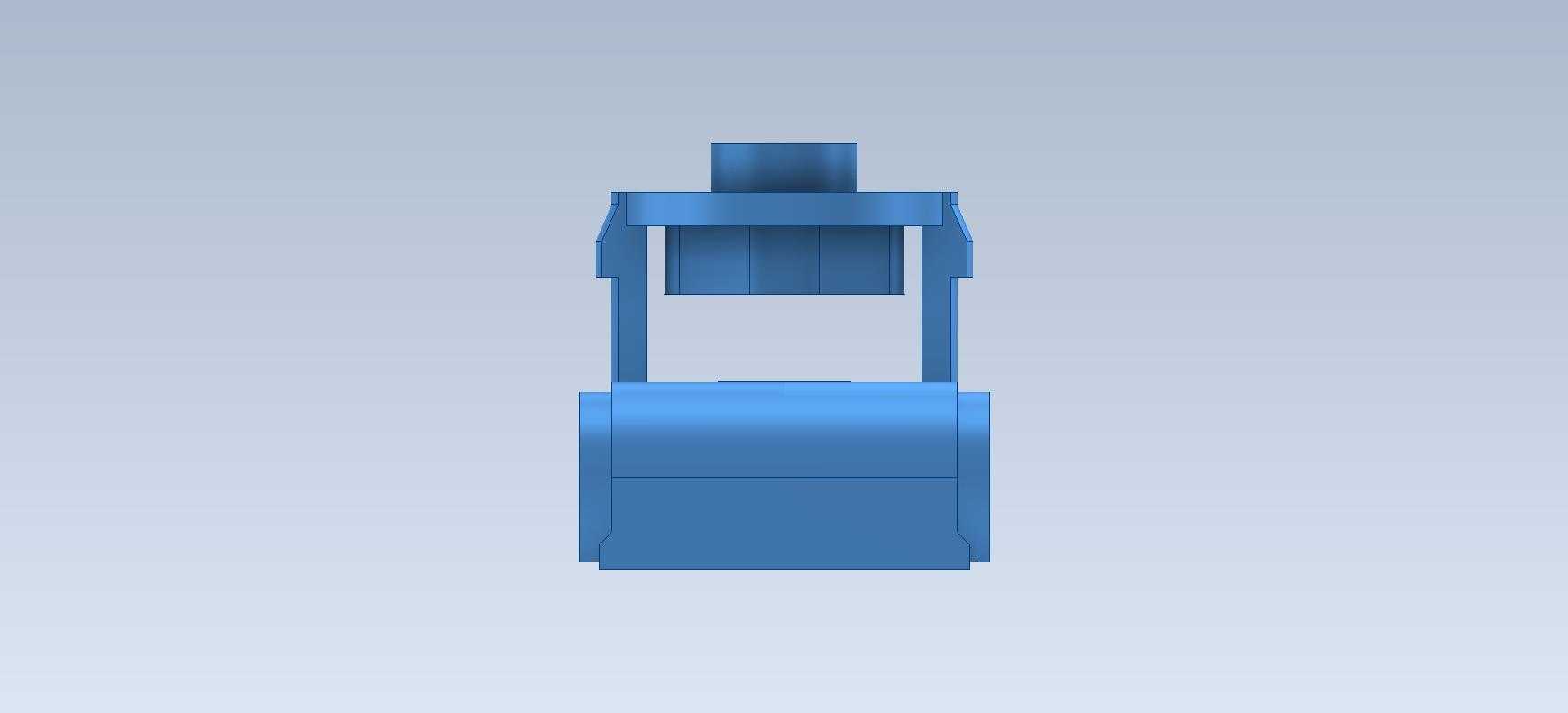

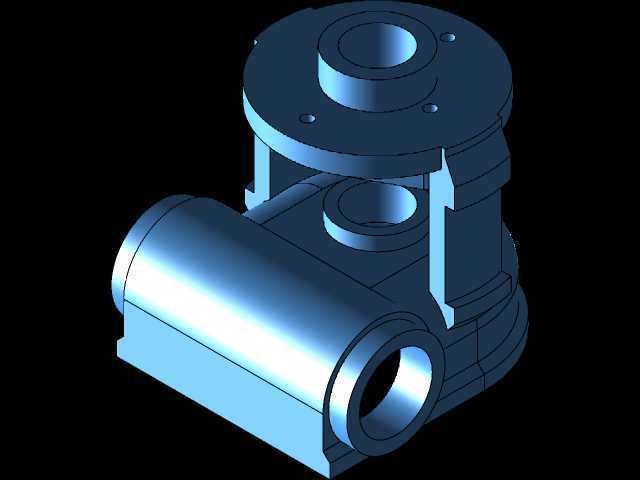

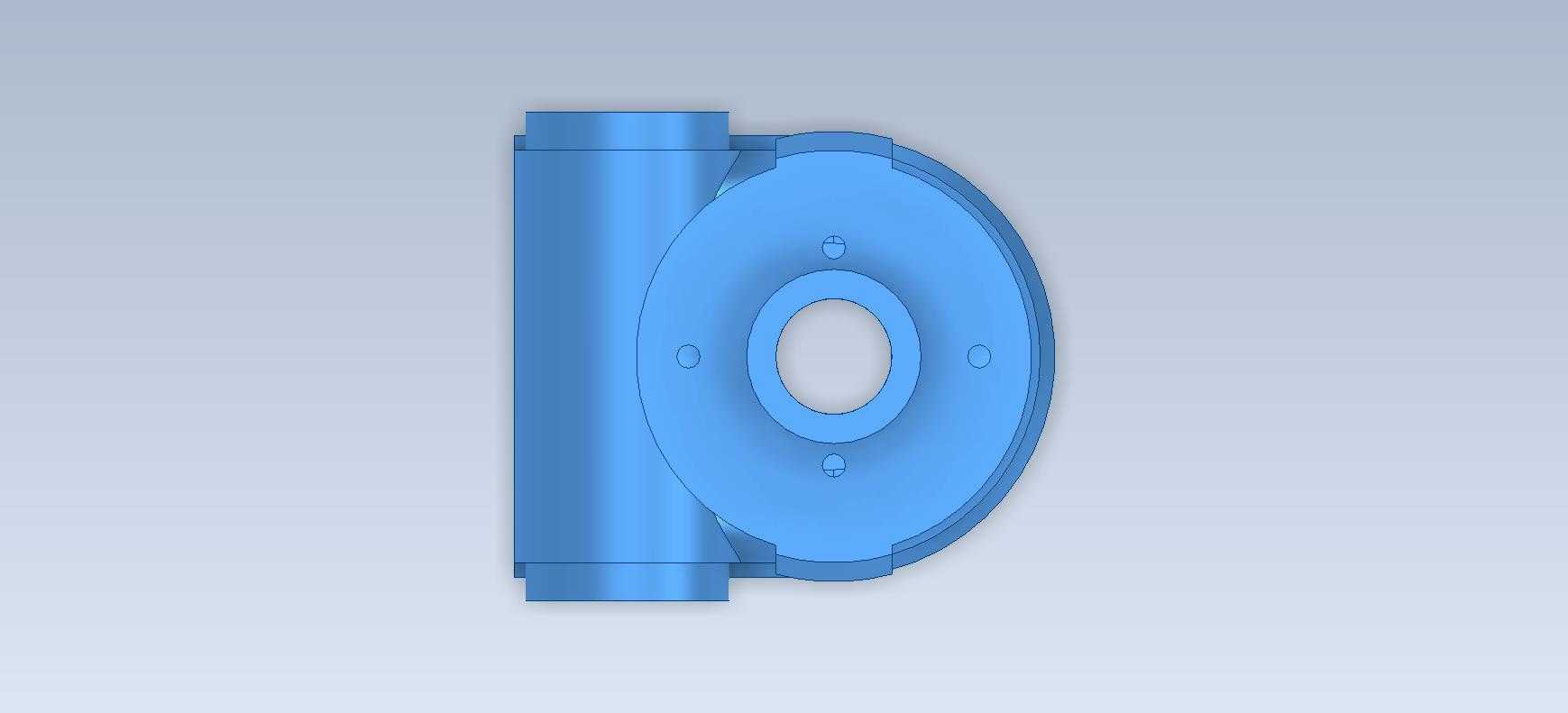

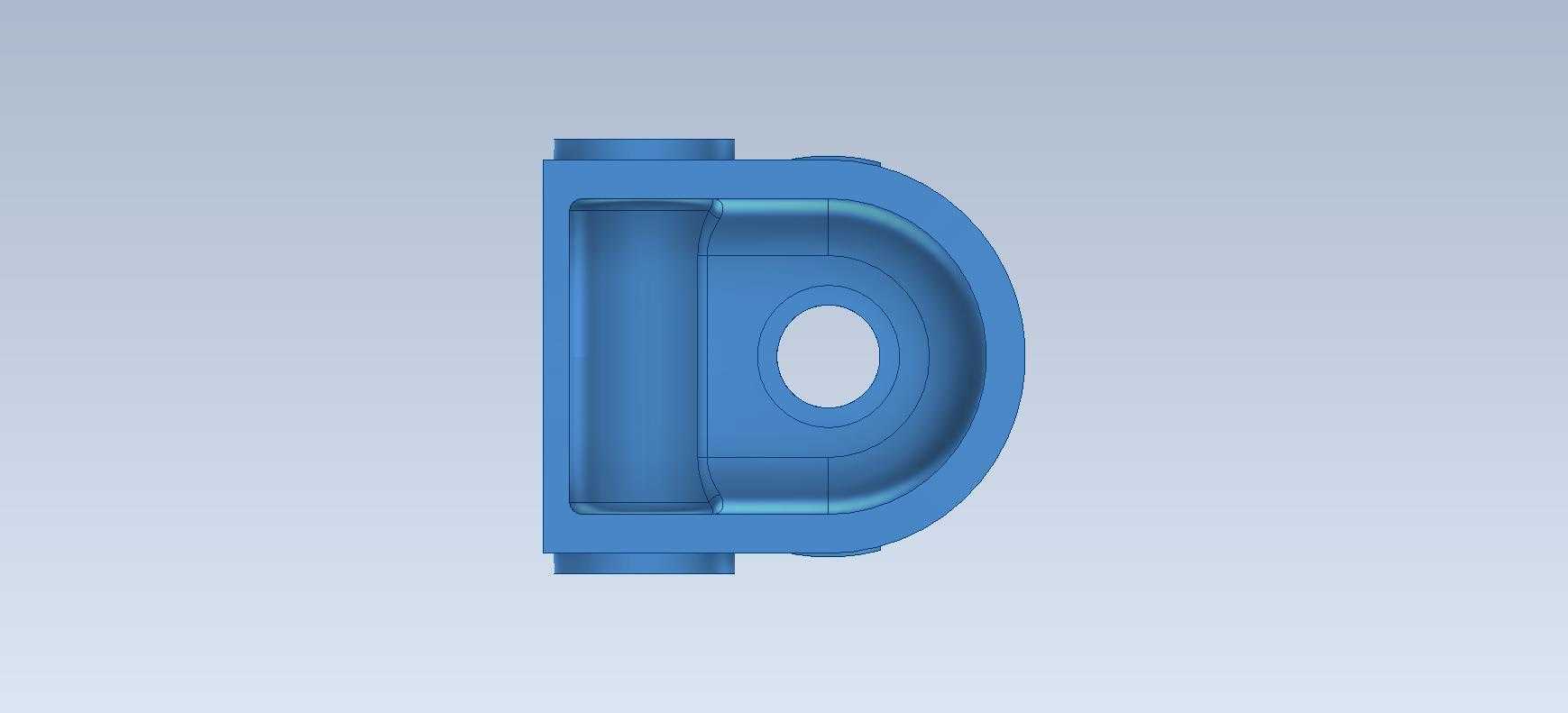

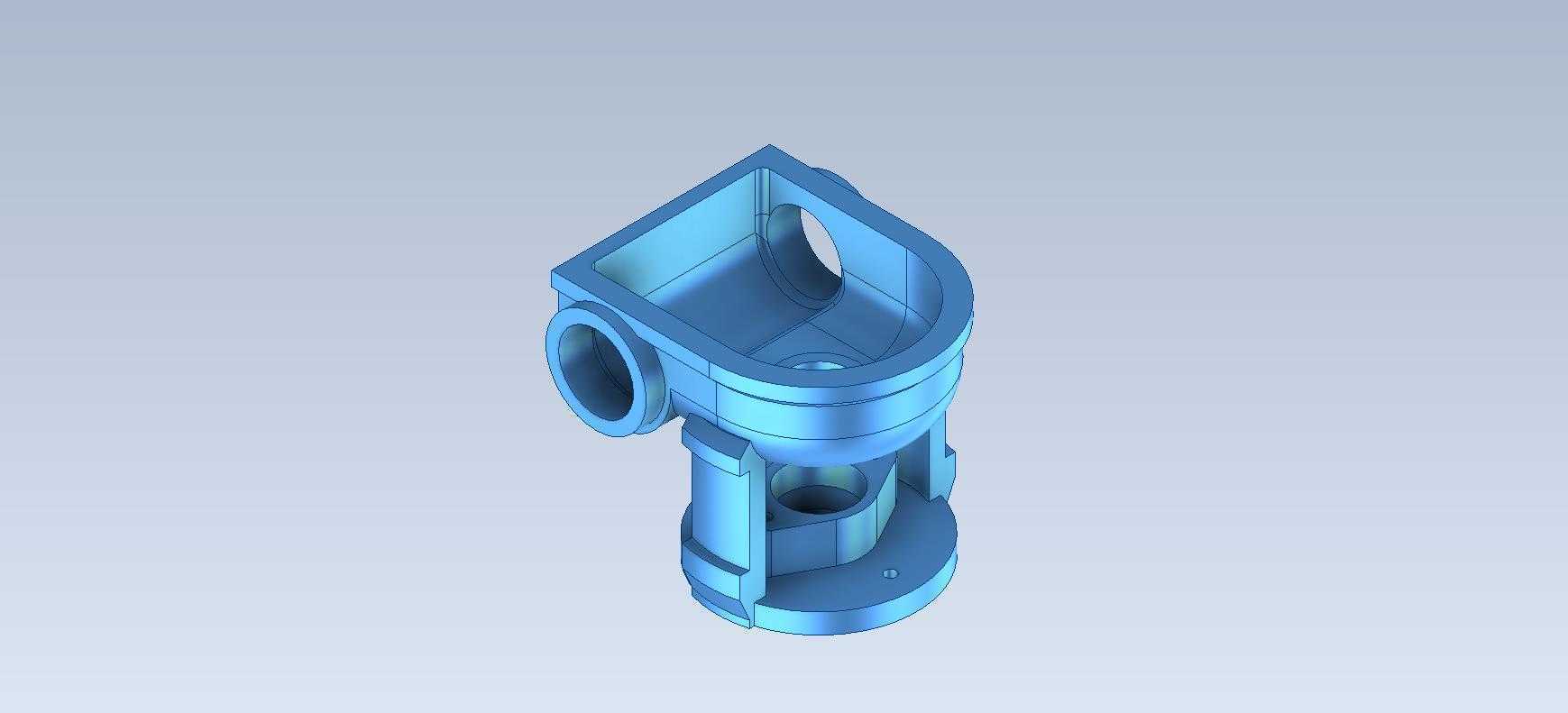

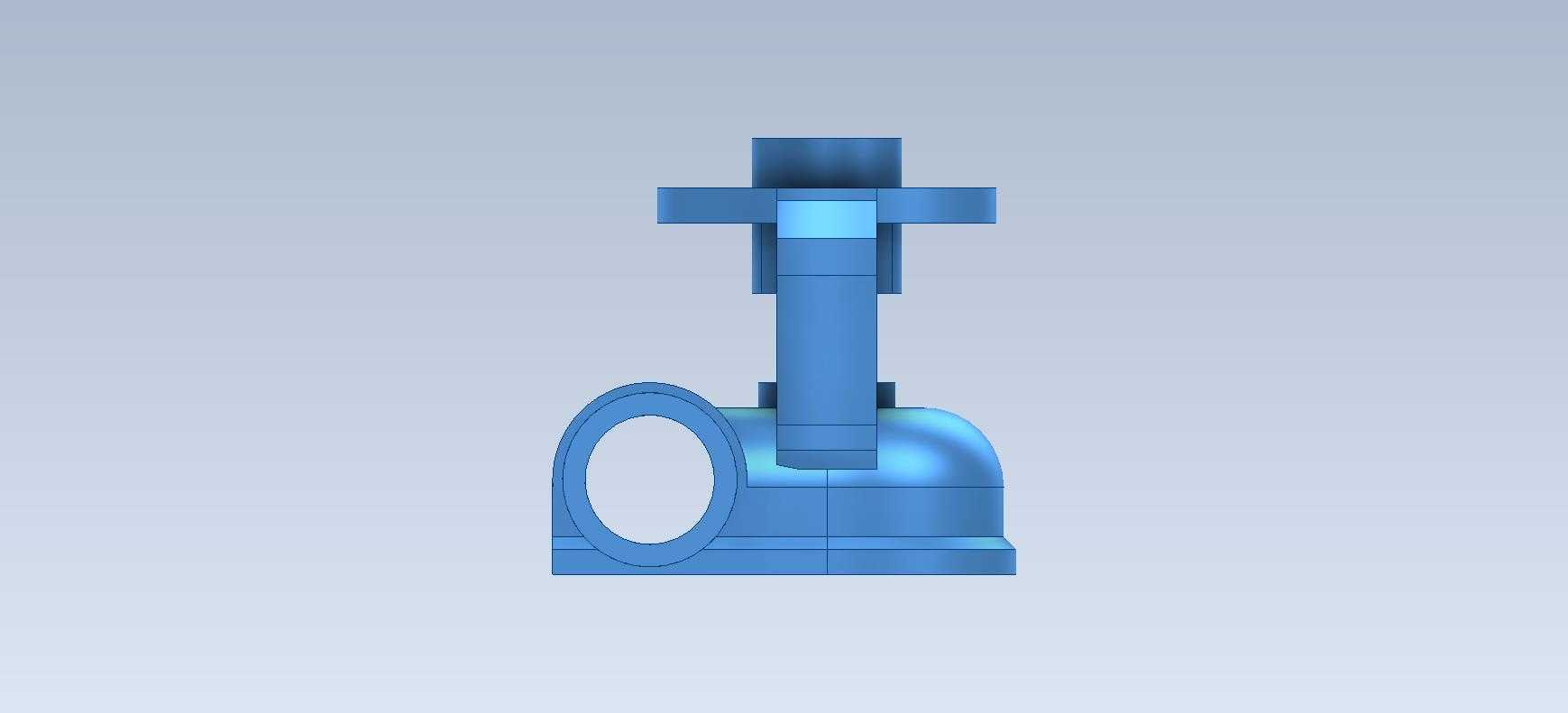

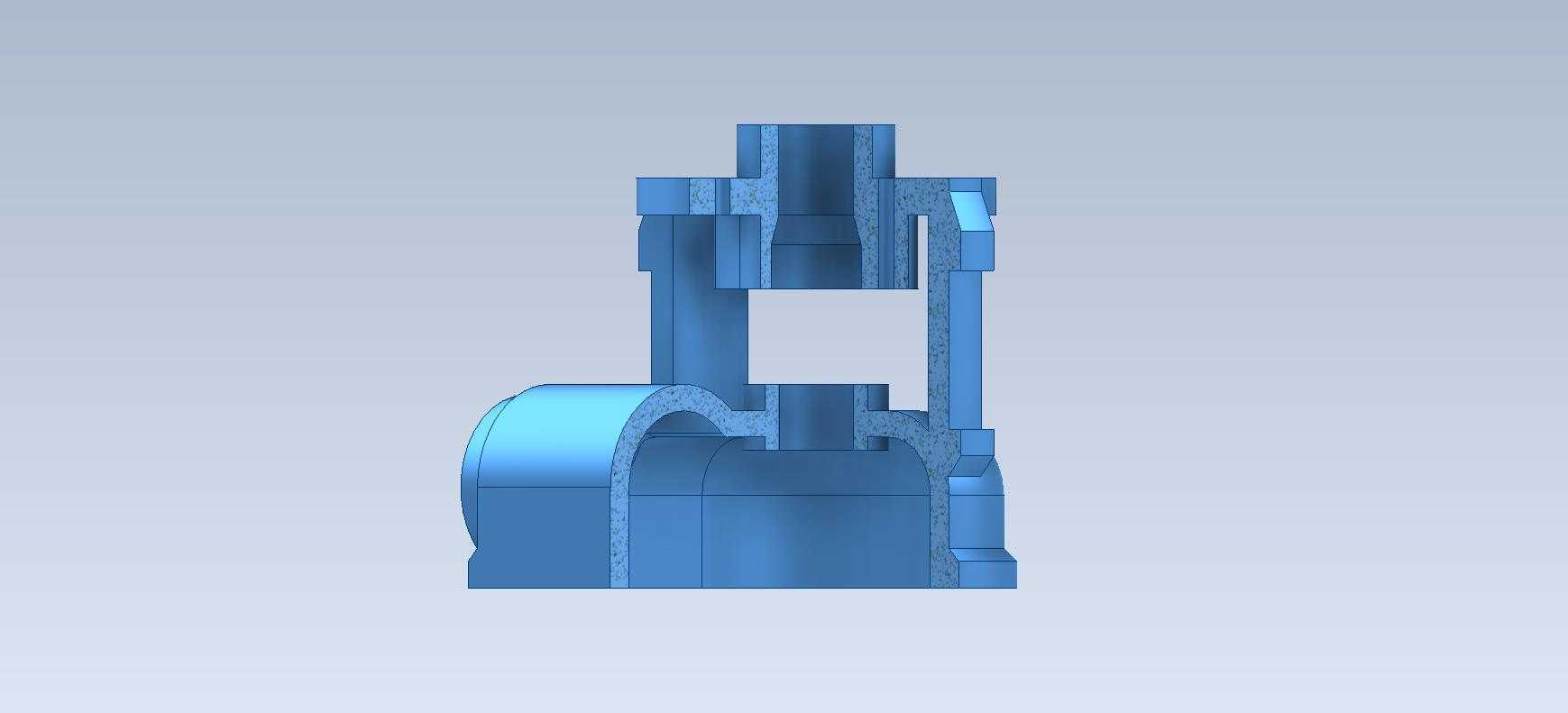

　　侧置的圆柱形腔体是该零件的功能核心区，腔体端面的通孔为侧向接口，可对接管路接头或者另一路执行元件，腔体与下部基座采用圆弧过渡衔接，能有效降低流道拐角处的压损，同时减少应力集中风险，避免长期受交变压力时出现结构开裂。下部的安装基座为带切角的方形结构，切角设计一方面可以避让安装面上的相邻零件，减少安装所需的平面空间，另一方面可以作为安装定位的辅助基准，在装配时快速对齐安装孔位。从设计思路上看，该零件采用一体化铸造成型后再做机加工的工艺路线，所有安装面、密封面、孔位都预留了机加工余量，非配合面保留铸造拔模斜度，在保证结构强度的前提下尽可能压缩整体重量，适合批量生产。

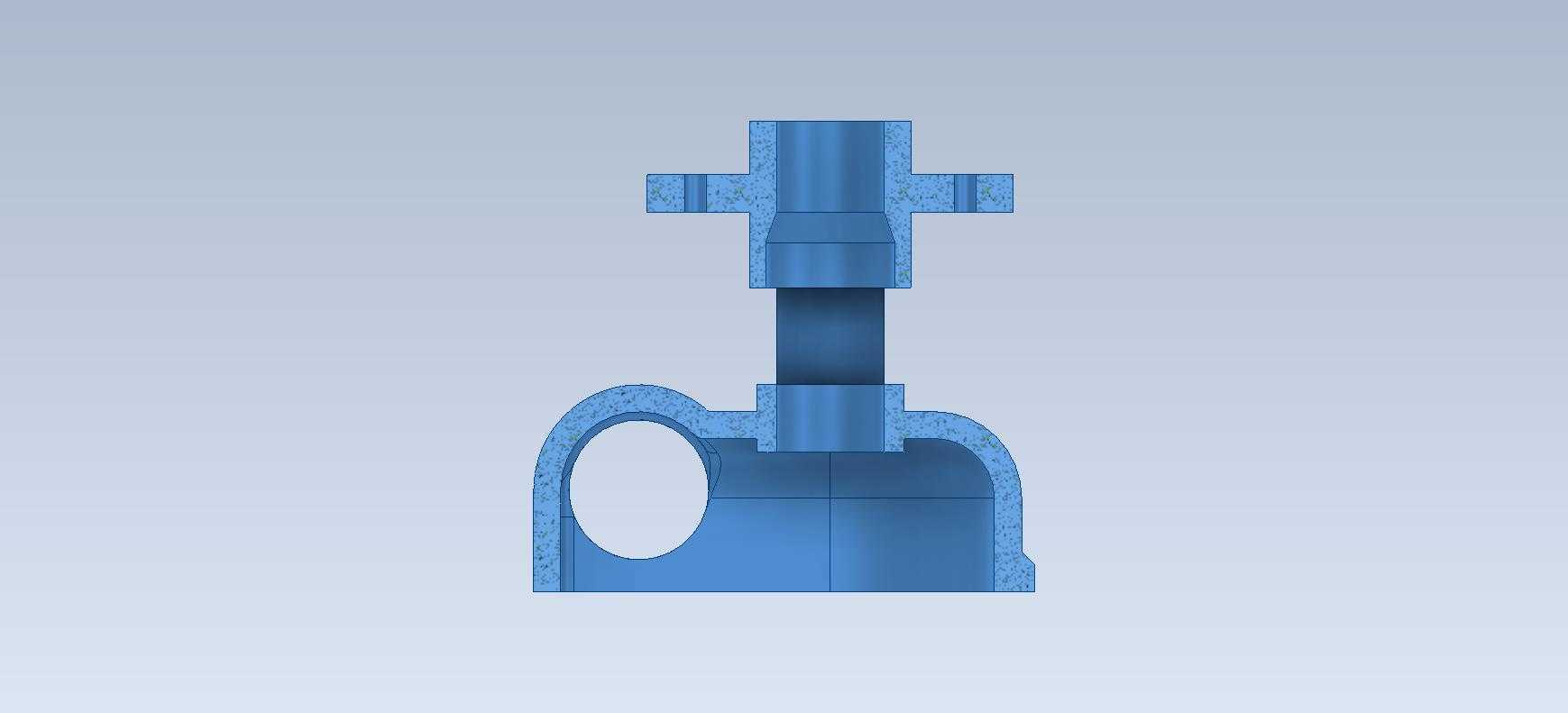

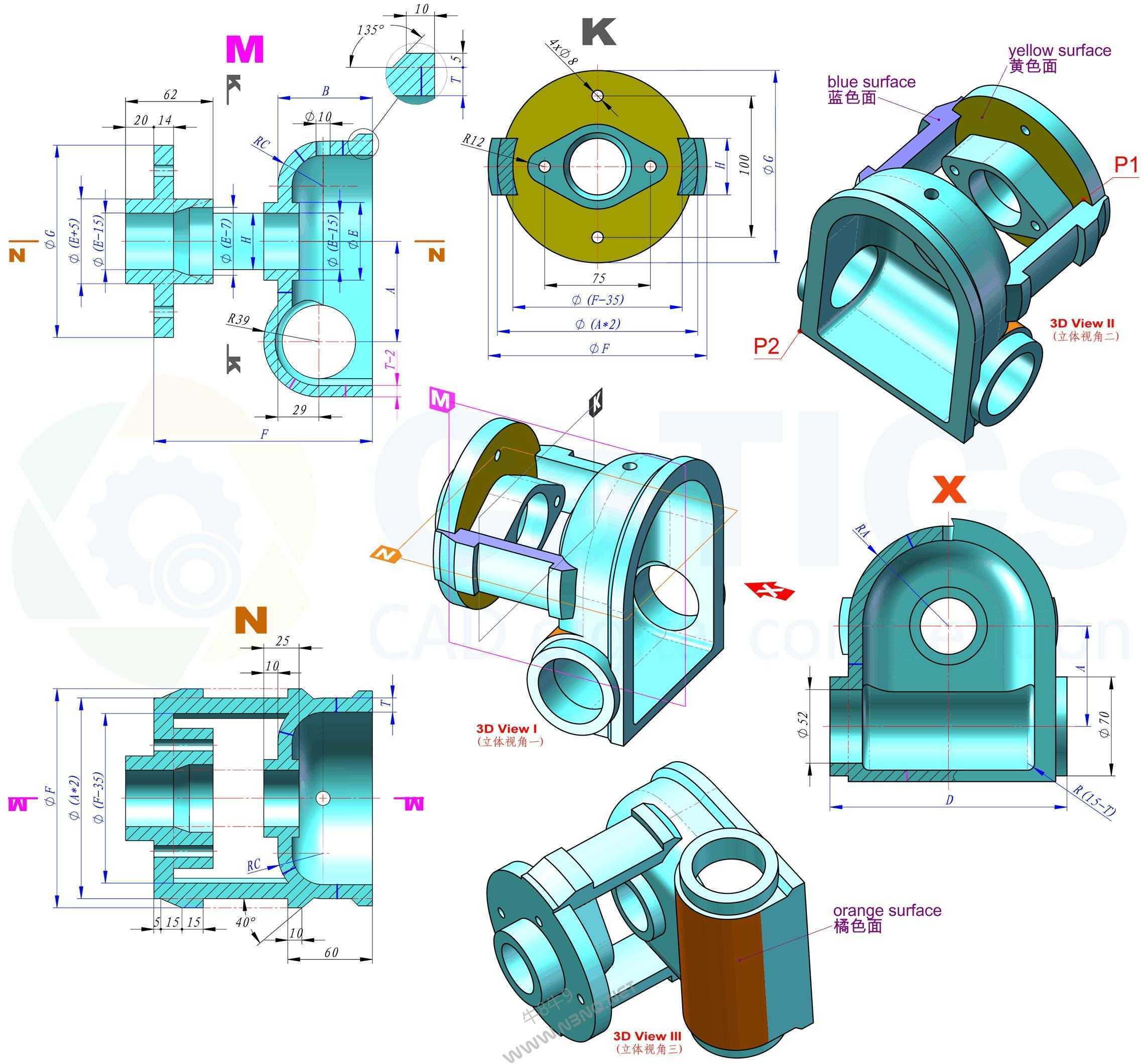

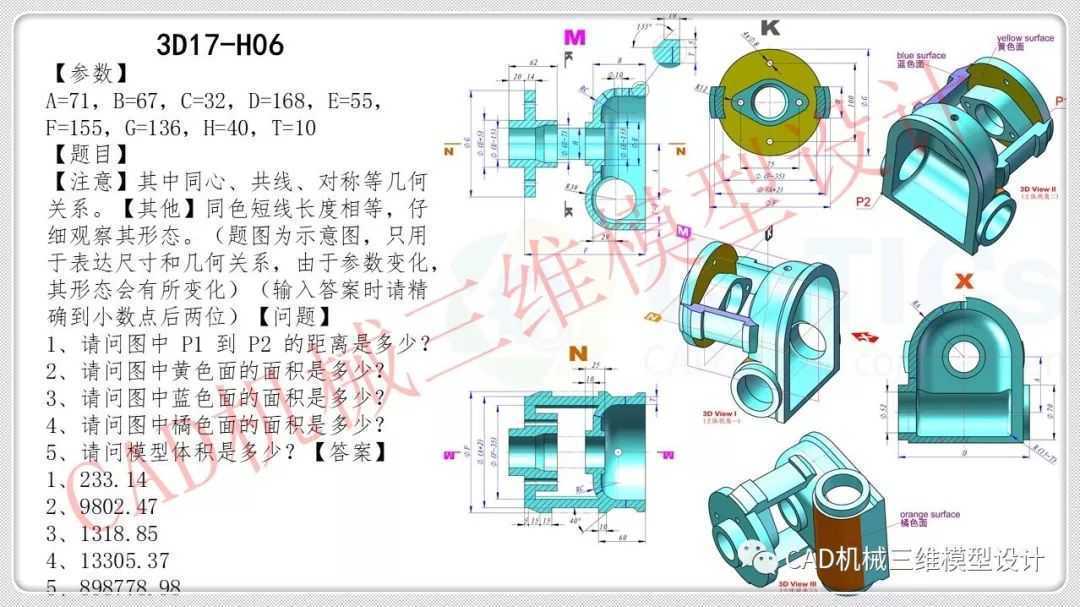

　　尺寸边界方面，上部法兰外径根据适配的标准阀类接口尺寸设计，中心通孔直径匹配常用的通径规格，侧腔的轴线与上部法兰中心孔轴线呈垂直布局，两轴线的同轴度、垂直度公差控制在IT7级以内，保证对接后管路无别劲、密封面无间隙。下部安装基座的安装孔位采用对称布局，适配常用的安装螺孔间距，可直接固定在标准安装面板或者型材支架上，不需要额外加工转接板。在实际选型应用中，需要注意上部法兰的承载上限，当上部安装的执行元件重量超过额定值或者存在高频振动工况时，需要在双立筋之间增加辅助支撑筋，或者更换壁厚更大的规格；侧腔接口在对接硬管时需要预留足够的管路拆装空间，避免后期维护时无法拆卸接头。

　　建模过程中需要重点关注各相交孔的相贯线处理，尤其是中心孔与侧腔的相交位置，要做圆滑过渡处理，减少流体经过时的紊流产生，同时避免应力集中；所有安装孔的孔口都做了倒角处理，既方便装配时引导螺栓穿入，也能去除机加工产生的毛刺，避免毛刺脱落进入流道造成下游元件堵塞。支撑筋的厚度按照相邻壁厚的0.8倍设计，避免铸造时出现缩孔缺陷，筋与主体连接位置的圆角半径不小于壁厚的1/4，进一步降低应力集中系数。该类零件的密封面都设计了0.8μm的表面粗糙度要求，其余非配合面粗糙度控制在6.3μm即可满足使用需求，不需要过高的加工精度，能有效控制加工成本。在实际工况中，该基座如果用于流体回路，需要根据输送介质的特性选择对应的铸件材质，输送普通液压油、压缩空气时采用普通灰铸铁即可，输送腐蚀性介质时需要更换为不锈钢或者铸铜材质，同时调整密封面的加工精度；如果用于机械传动的轴系转接，需要在中心孔内加装轴套，提高基座的耐磨性能，延长整体使用寿命。
