这类环形卡扣式法兰连接固定座,常应用在中小型电气设备、低压配电组件的壳体对接场景中,也可用于小型流体管路的快速对接限位,替代传统多螺栓紧固的法兰结构,在需要频繁拆装检修的设备舱段、模块化电气单元拼接位置使用频率较高。实际装配过程中,该零件不需要额外配置紧固件,依靠周向均匀分布的四个卡扣凸台即可完成轴向限位,配合底座法兰面的定位止口,能实现两个对接组件的快速卡合,相比传统螺栓法兰,单节点装配时间可缩短60%以上,适合批量装配的生产线作业场景。

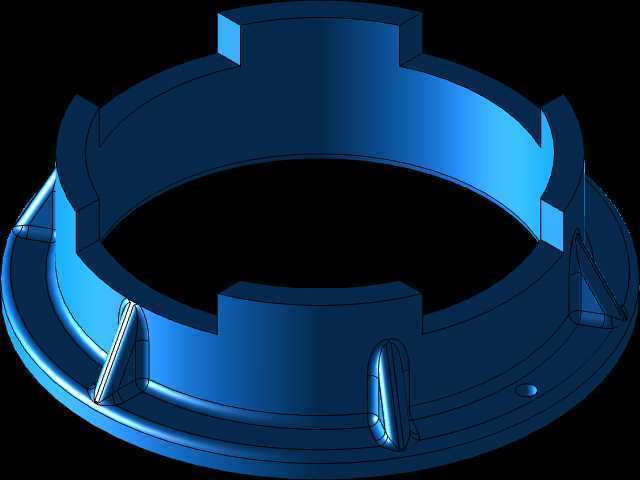

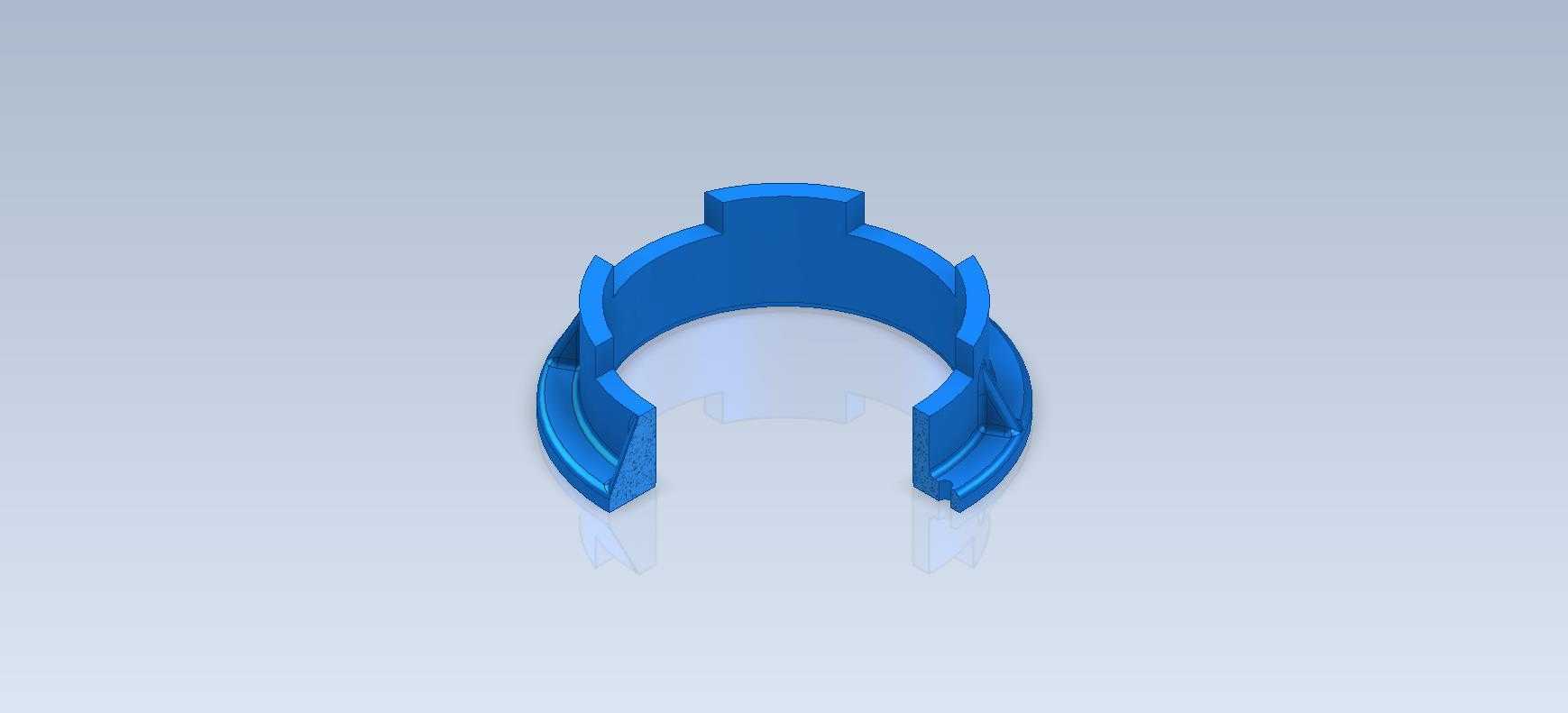

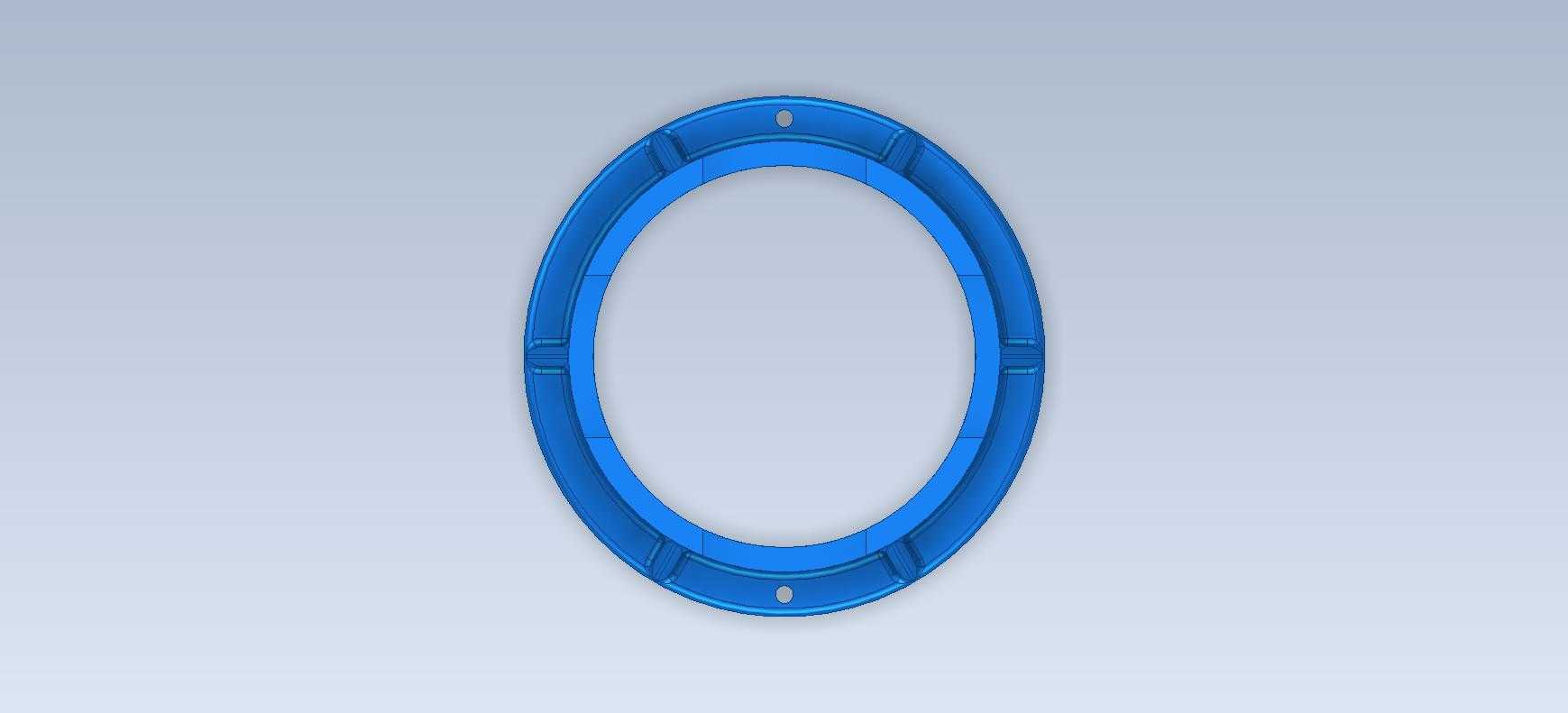

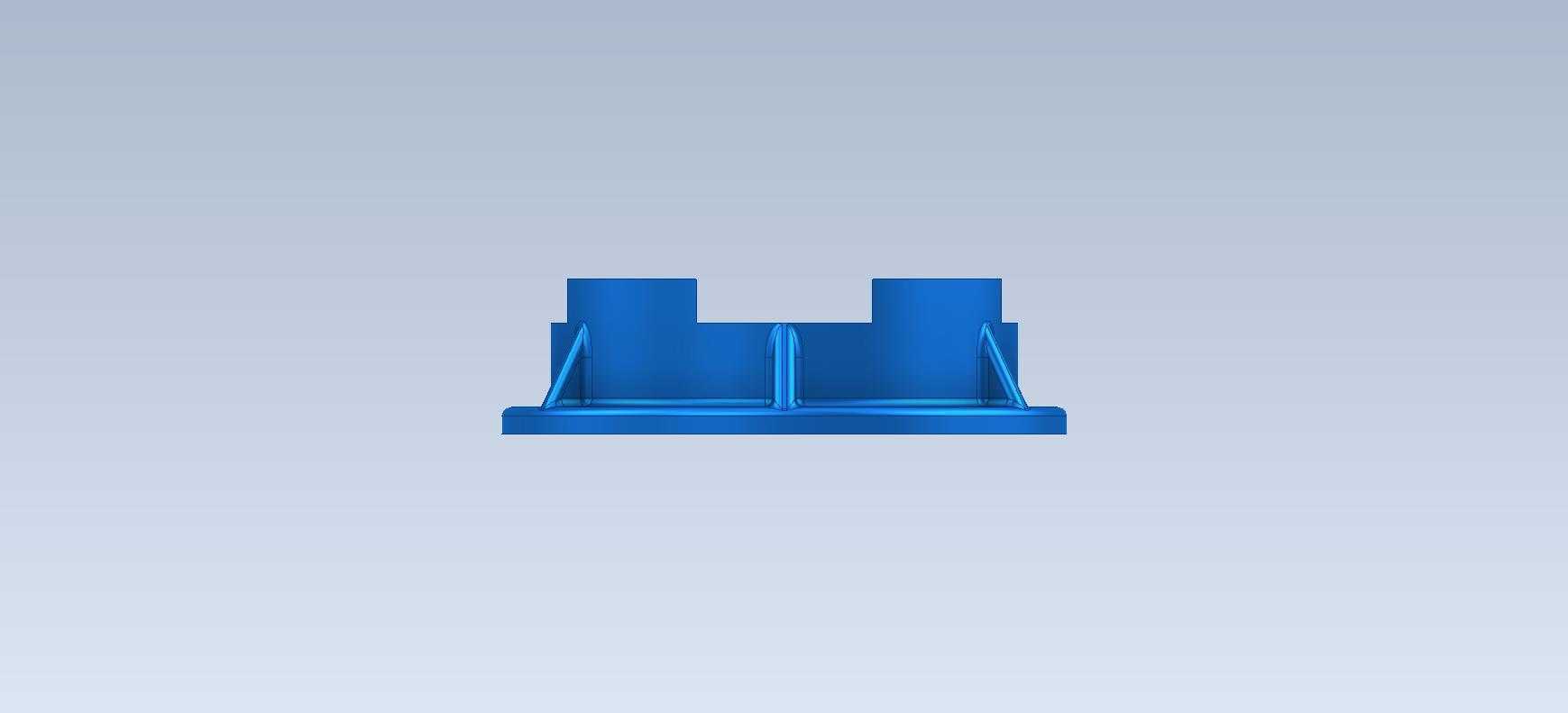

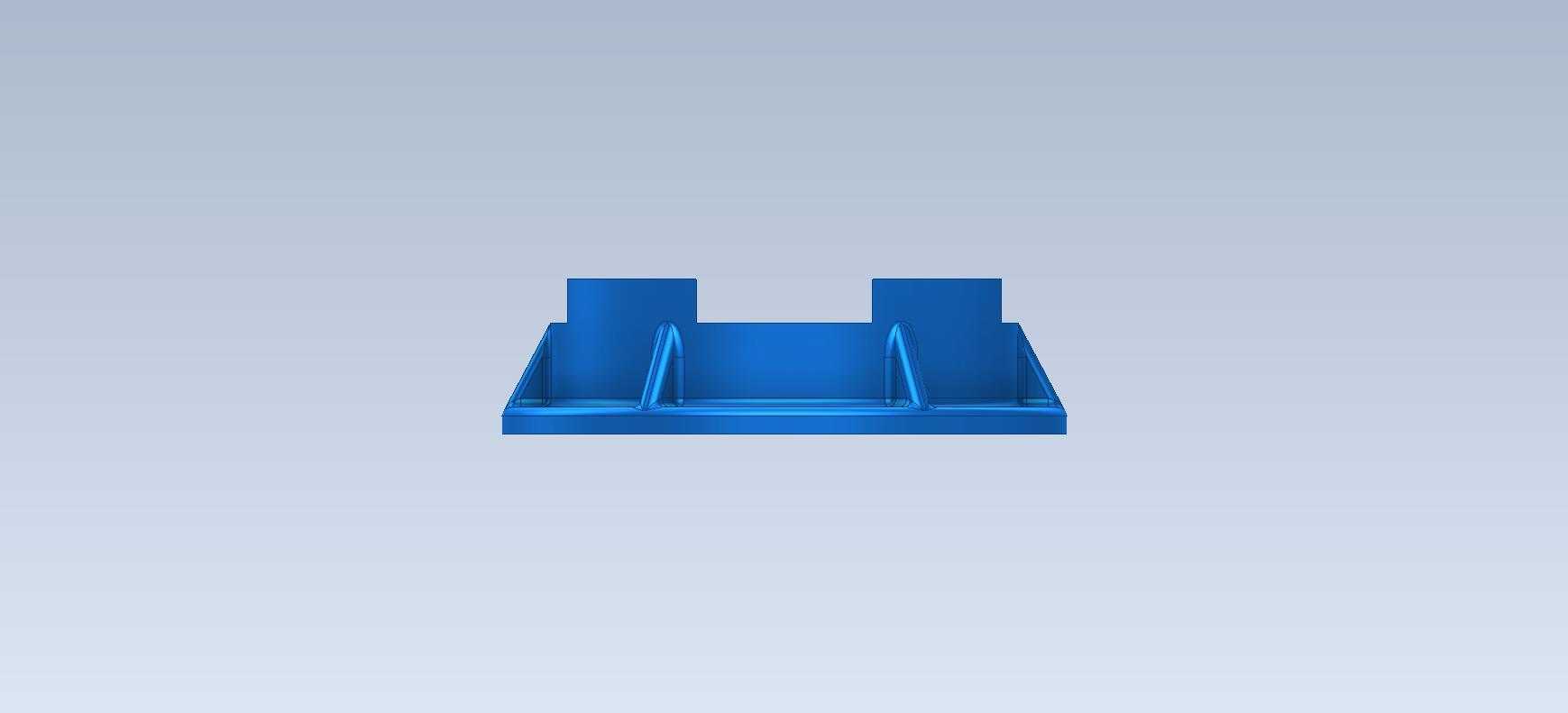

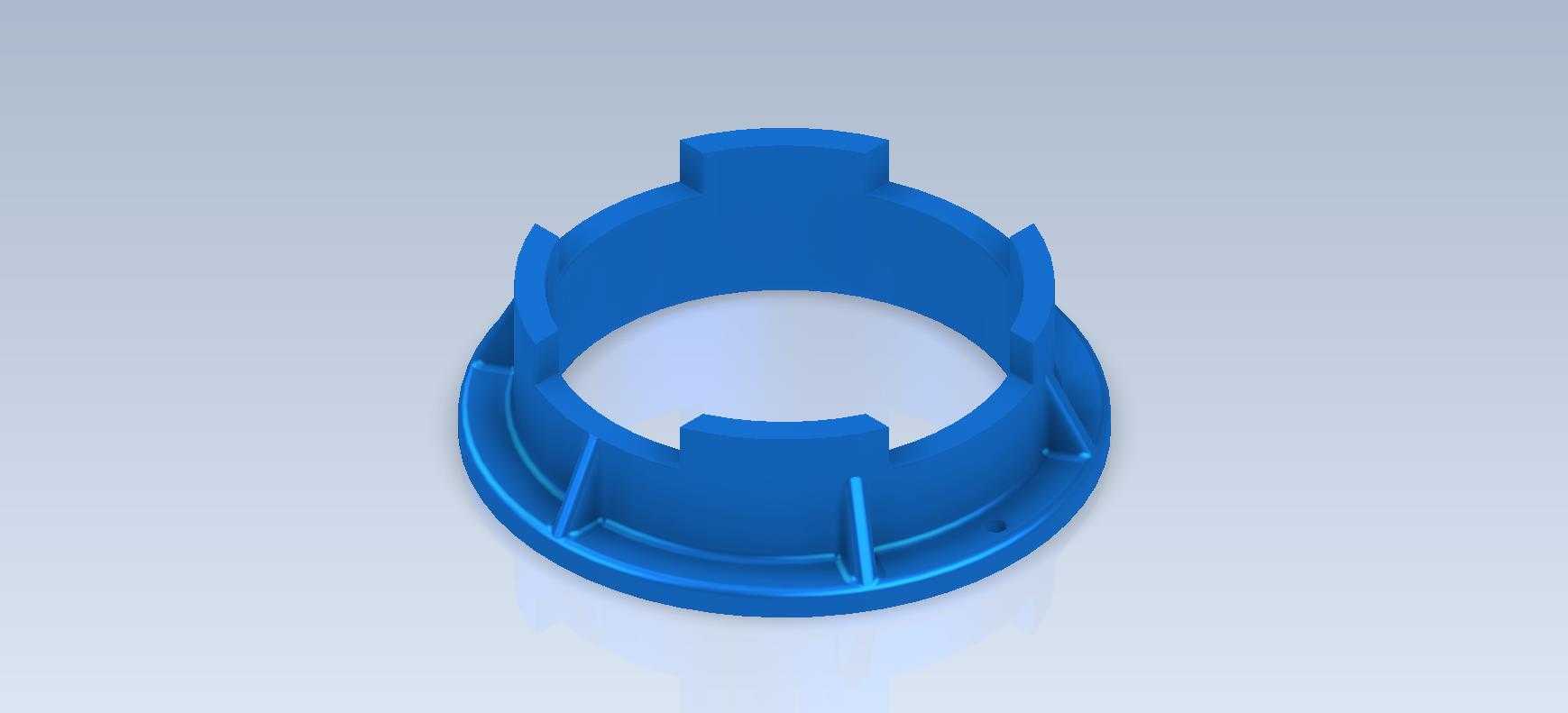

从结构设计逻辑来看,零件整体采用带法兰边的环形筒体结构,筒体壁厚均匀控制在2.5mm-3mm区间,既保证卡扣受力位置的结构强度,也避免壁厚过大导致的注塑成型缩痕问题,周向四个卡扣凸台与筒体一体成型,每个卡扣根部都设置了三角形加强筋连接到底座法兰面,加强筋厚度取1.5mm,能有效分散卡扣卡合时的根部应力,避免反复拆装后出现卡扣断裂的问题。底座法兰面的外径比筒体外径大12mm,法兰面厚度为4mm,法兰面上预留了均匀分布的定位凹槽,对接时可以和配对件的凸台咬合,防止两个对接组件出现周向转动错位。

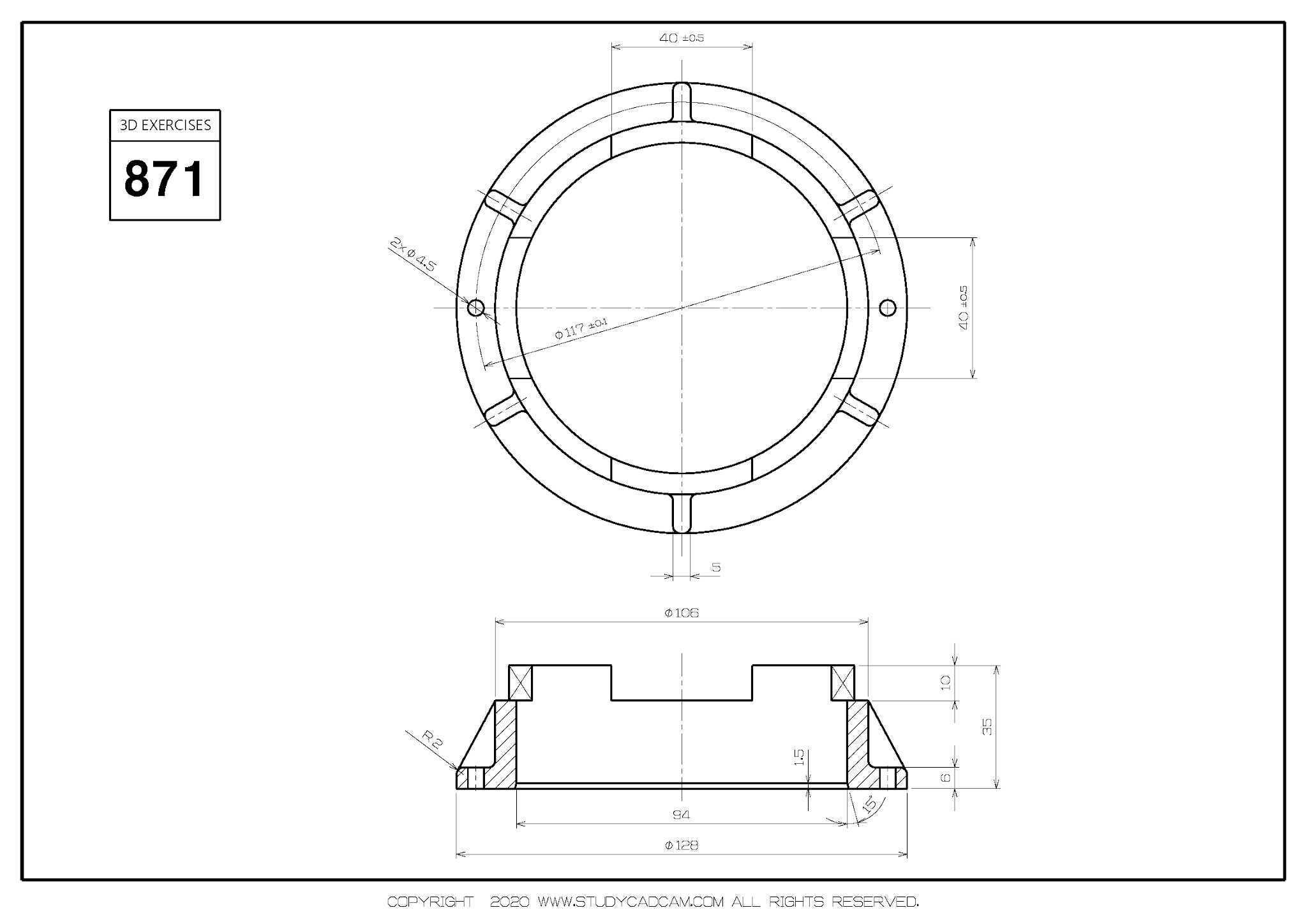

筒体的内孔为光滑圆柱面,公差取H7级精度,可直接穿套在对应直径的管体或者电气出线座上,内孔表面不设置额外螺纹或者卡槽,降低加工成型的难度,适配注塑或者3D打印快速成型的工艺要求。安装边界方面,该零件的轴向总高度为32mm,最大外径为118mm,卡扣凸台的径向突出量为6mm,装配时配对件需要预留对应的卡扣让位槽,槽宽比卡扣宽度大0.5mm即可,轴向卡合行程为5mm,卡合到位后卡扣端面与配对件的卡槽端面贴合,轴向窜动量控制在0.2mm以内,满足常规电气设备、低压管路的密封与固定要求。
在实际选型使用时,需要注意该零件的卡扣受力方向为轴向拉脱方向,不适用于承受大扭矩或者径向大载荷的连接场景,若应用在有轻度振动的设备上,可在法兰对接面增加1mm厚的橡胶垫片,既可以提升密封性能,也能缓冲振动对卡扣结构的冲击,延长零件的使用寿命。建模过程中需要重点关注卡扣根部的圆角处理,所有转角位置都设置R0.8-R1mm的圆角,避免应力集中,同时拔模角度统一取1.5度,方便注塑成型时的脱模,法兰背面的加强筋与法兰面连接处也需要做圆角过渡,减少成型时的应力开裂风险。这类结构的零件在模块化电气设备、小型净水设备管路、小型风机出风口对接等场景都有广泛应用,设计时不需要额外配置紧固件,降低了物料管理成本,拆装过程不需要专用工具,后期运维检修的效率也能得到明显提升。
