双夹座斜向连接管类机械零件结构

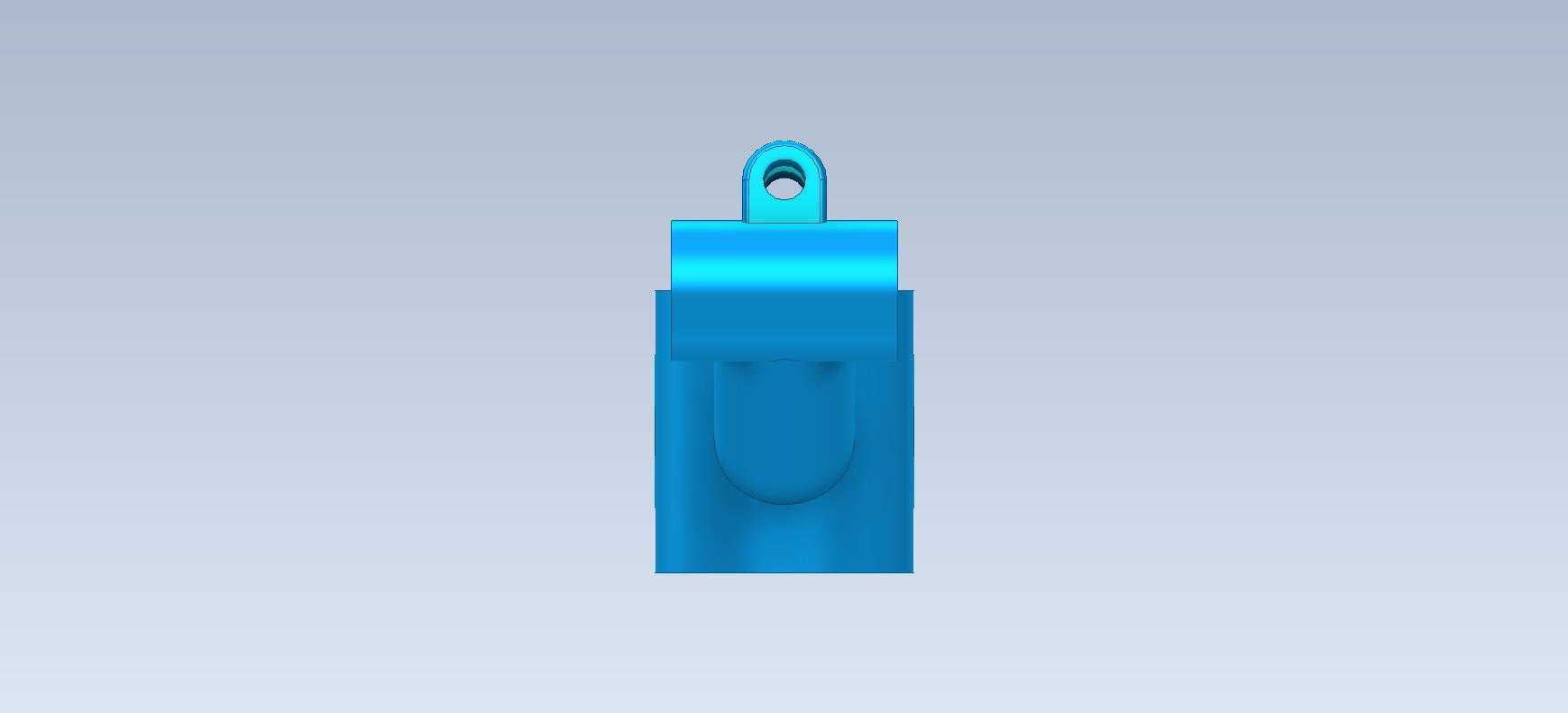

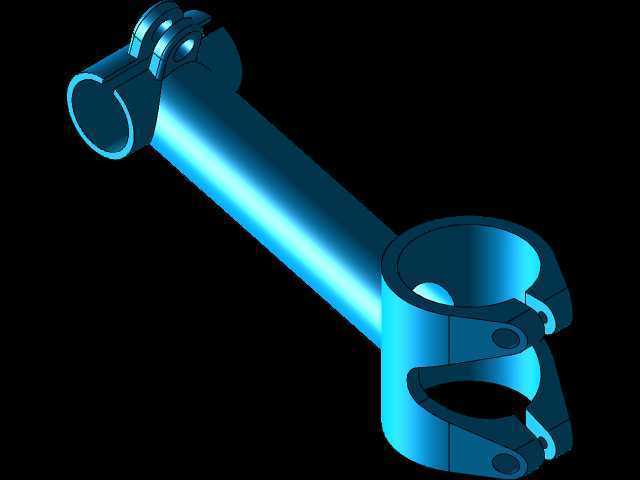

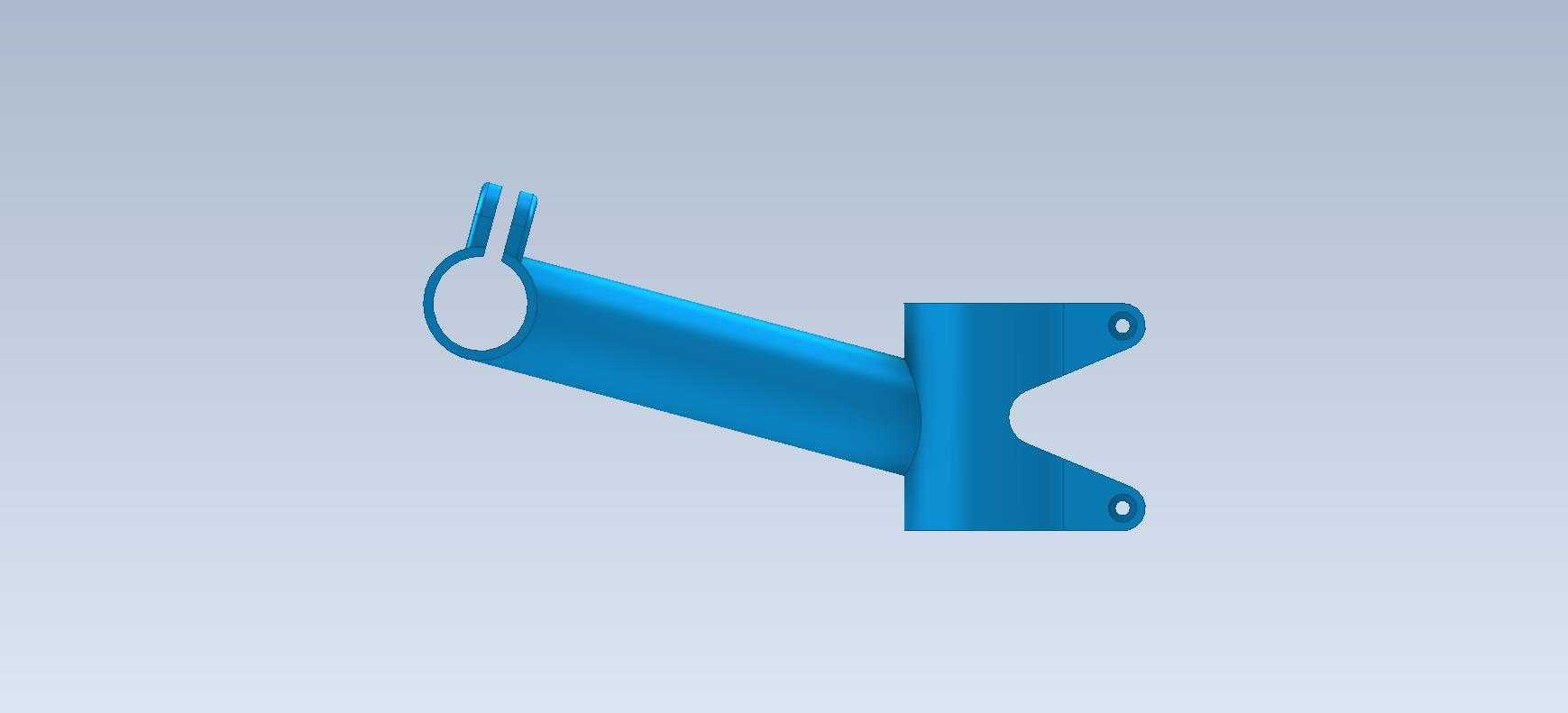

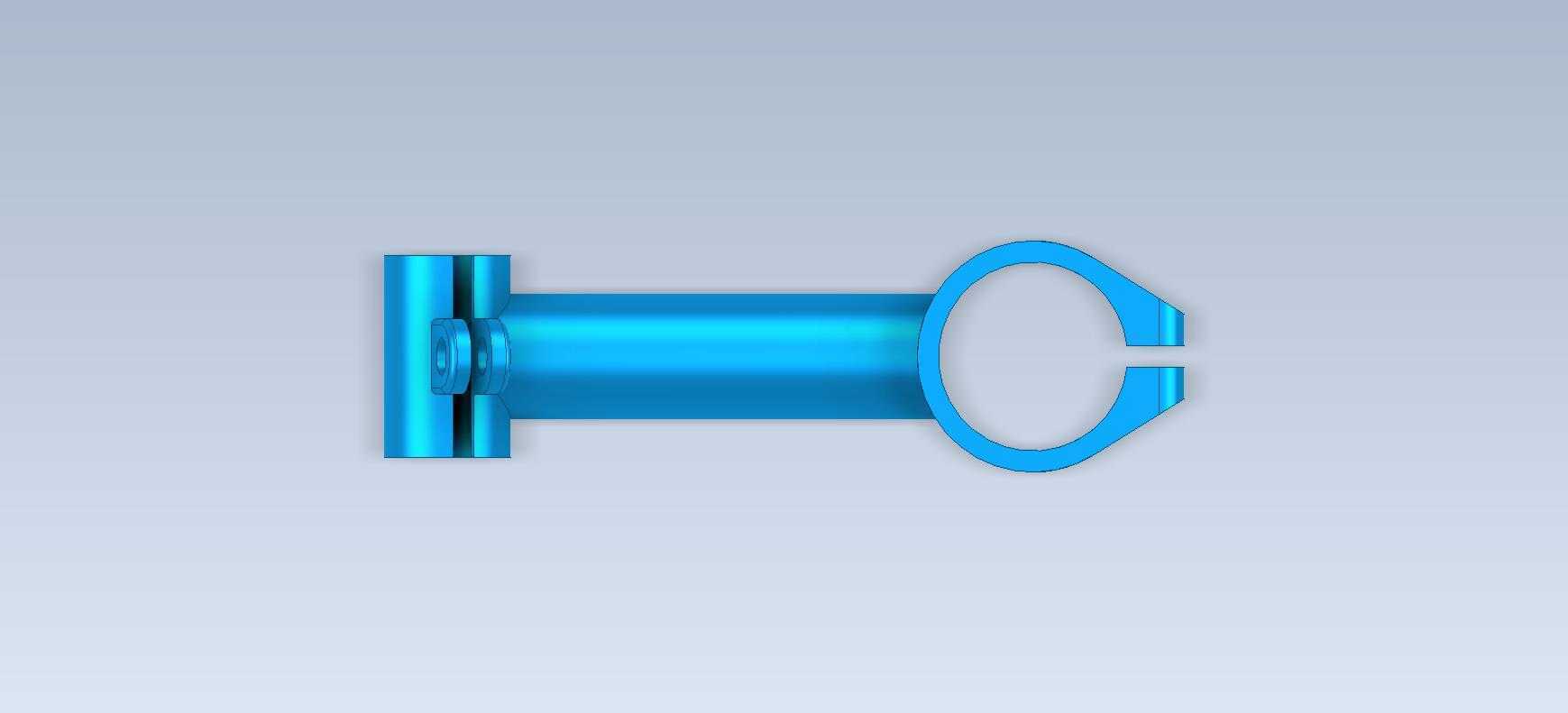

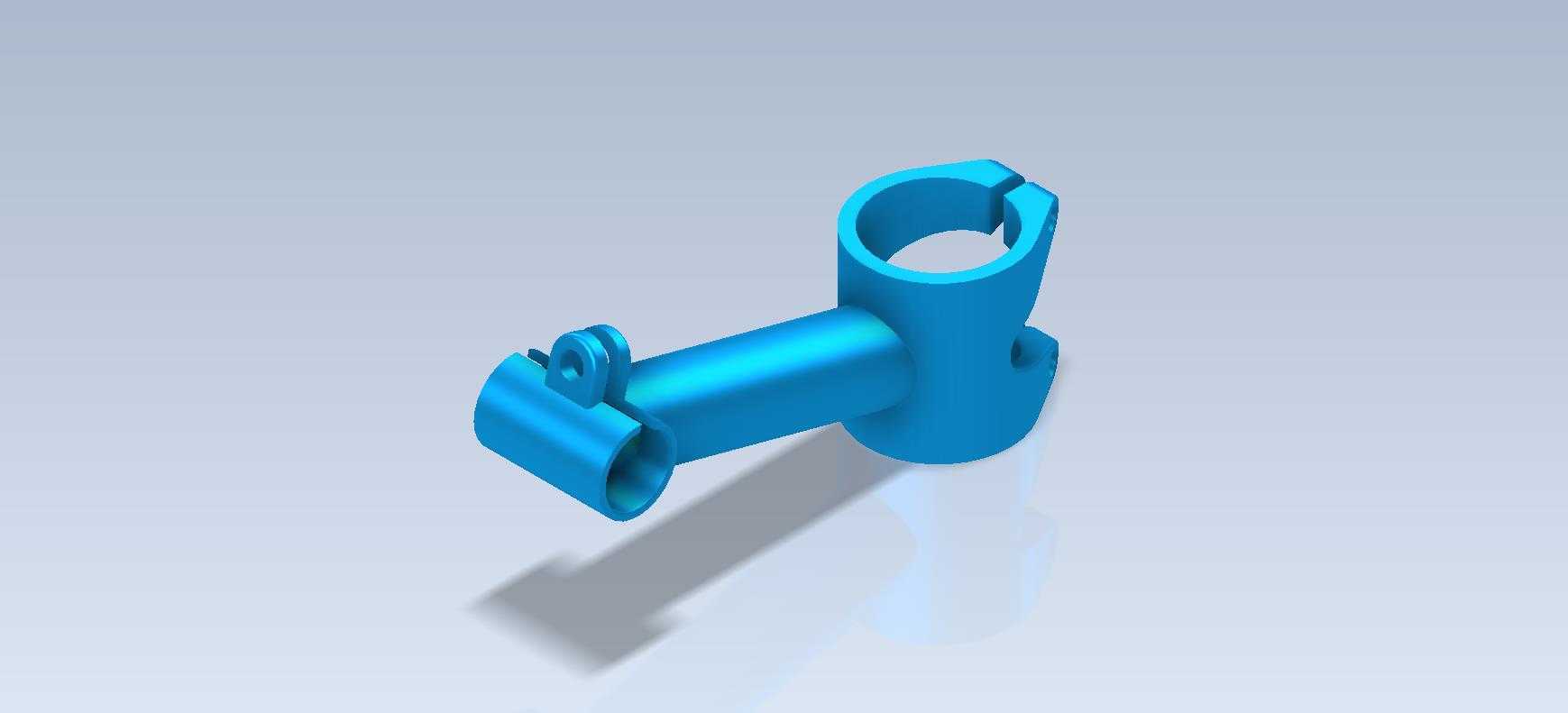

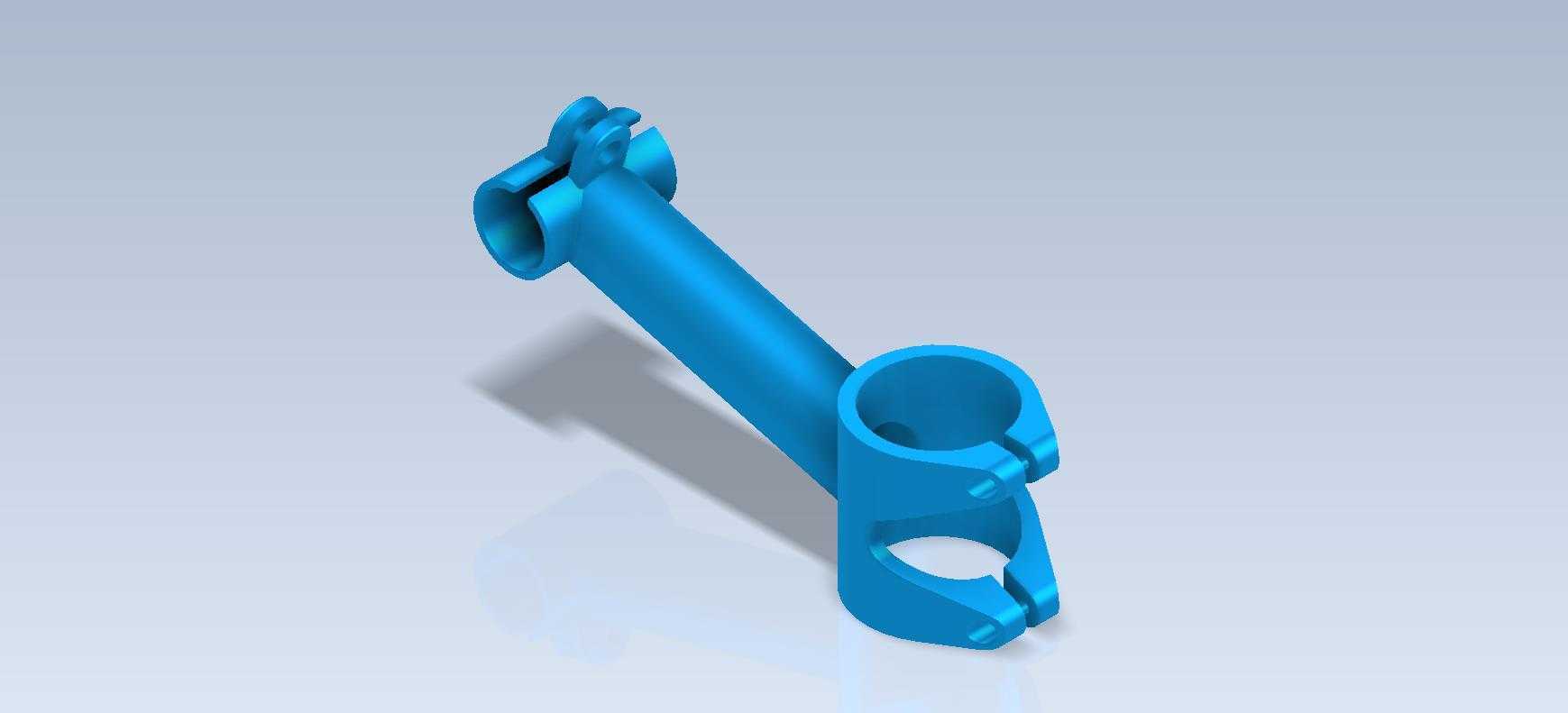

　　这类带双夹持座的斜置管类零件，常出现在轻工自动化生产线的杆件接驳工位、小型专用设备的操作臂连杆接驳段，也可作为非标工装里的导向杆固定转接件使用，核心作用是完成两个不同轴向杆件的刚性连接，同时通过夹座的开口锁紧结构，实现装配位置的微量调整，避免硬配合带来的装配应力累积。从结构功能上看，零件主体为一根斜置的空心圆管，两端分别集成了开口式夹座结构，下端夹座为垂直于主管轴向的大直径抱箍结构，侧面开有贯通的锁紧缺口，缺口处预留了螺栓锁紧的安装空间，当配套螺栓拧紧时，夹座的内孔会产生微量弹性形变，抱紧穿过内孔的固定杆件，实现零件在杆系上的位置固定；上端夹座尺寸更小，开口方向与下端夹座呈空间夹角，用于接驳另一根直径更小的功能杆件，比如传感器安装杆、小型导向轴或者操作手柄杆。

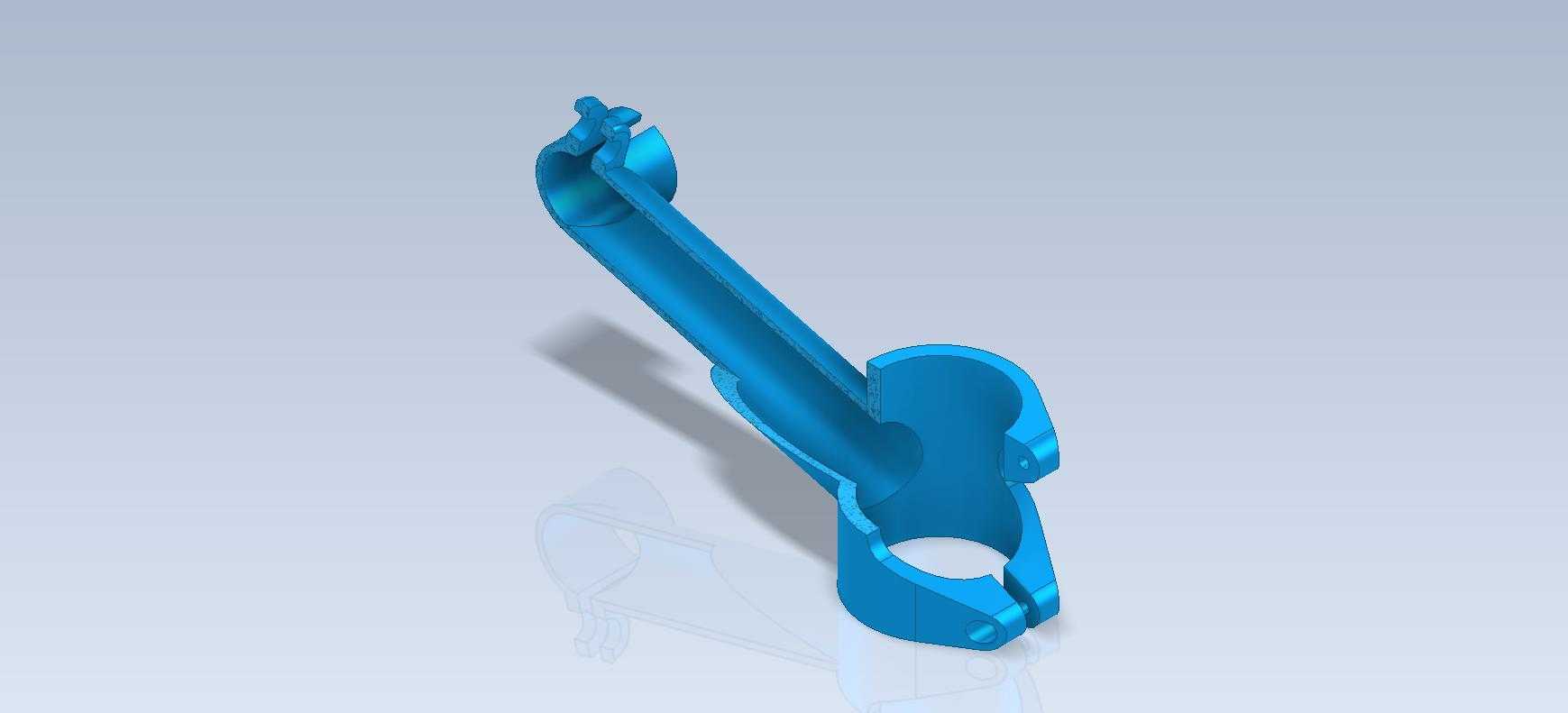

　　设计这类零件时，首先要确定两个夹座的中心距与空间夹角，这两个参数直接决定了整个杆系的最终作业位置，夹角偏差超过1度就会导致后续接驳的杆件出现位置偏移，无法对准作业工位。夹座的开口宽度需要根据所选材料的弹性模量计算，常用的6061铝合金材质下，开口宽度取内孔直径的1/8到1/6之间，既能保证锁紧时有足够的抱紧力，又不会因为形变过大导致夹座根部出现应力断裂。主管采用空心结构，一方面是为了降低整个零件的自重，减少杆系的负载惯量，在设备快速移位时降低振动幅度，另一方面空心内孔可以走穿线缆或者气路软管，让设备的布线更规整，避免管线外露被运动部件剐蹭。

　　夹座与主管的连接位置做了圆弧过渡处理，过渡圆角半径不小于3mm，避免直角连接处出现应力集中，在设备长期受交变载荷的情况下出现开裂问题。从安装边界来看，下端夹座的外轮廓最大直径要比内孔直径大12mm以上，保证夹座壁有足够的强度承受锁紧力，夹座上的螺栓过孔中心要与开口端面保持足够距离，避免螺栓拧紧时夹座边缘出现崩裂；上端夹座的外轮廓要考虑扳手的操作空间，锁紧螺母的位置要预留至少15mm的扳手活动间隙，避免装配时工具无法就位。零件的所有外露棱边都做了0.5mm的倒角处理，既可以去除加工毛刺，避免装配时划伤操作人员，也能减少应力集中点。

　　建模过程中需要重点关注夹座开口处的形变仿真，模拟螺栓锁紧时夹座的应力分布，确保最大应力值不超过材料屈服强度的70%，同时要验证抱紧状态下内孔的圆度变化，避免内孔形变过大导致穿入的杆件出现卡滞，无法调整位置。这类零件在实际使用中，通常会在夹座内孔壁加工0.2mm深的网纹滚花，增加抱紧时的摩擦力，防止设备运行过程中因为振动出现夹座滑移，导致工位偏移。需要注意的是，两个夹座的内孔轴线要保证空间垂直度误差不超过0.1mm/100mm，否则穿入的杆件会出现别劲现象，加速杆件磨损，甚至导致整个杆系的运动卡滞。
