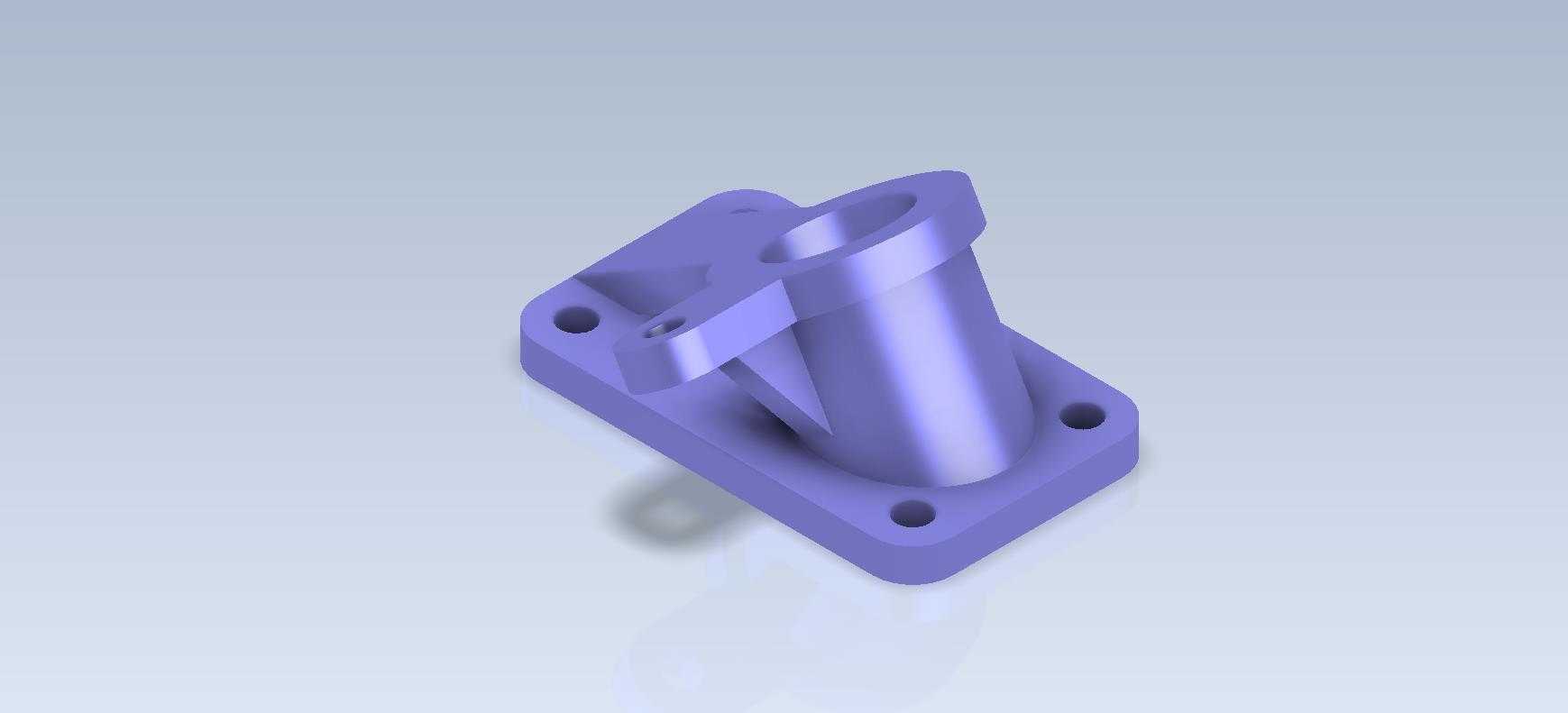

带侧支耳法兰座式筒状支撑结构件

这类带侧支耳的法兰座式筒状支撑件，在小型机电设备、桌面级自动化模组、教学实训台架里的应用十分普遍，很多刚接触三维建模的工程人员，都会把这类零件作为基础建模练习的典型案例，它的结构不复杂，但覆盖了机械零件最常见的几类特征，能很好地训练建模逻辑与工程化思维。

从实际使用场景来看，这类零件主要承担轴类零件的径向支撑、小型执行元件的安装定位功能，常见于小型输送线的从动轮支撑座、教学实验台的传感器安装支架、小型气动元件的固定基座，部分低压电控设备里的绝缘支撑座也会采用类似结构，只是材质会替换为绝缘工程塑料。它的核心功能是通过底部法兰实现与安装基板的可靠固定，中间的筒状内孔为配套的轴套、轴承或者杆件提供安装定位空间，侧伸的支耳则用来安装限位开关、传感器或者外接管路固定卡扣，不用额外在主支撑结构上打孔，避免破坏主筒体的结构强度。

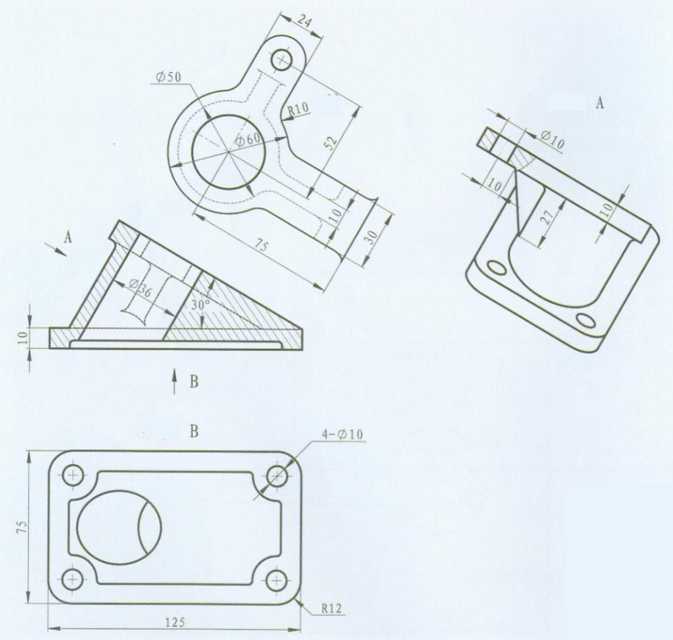

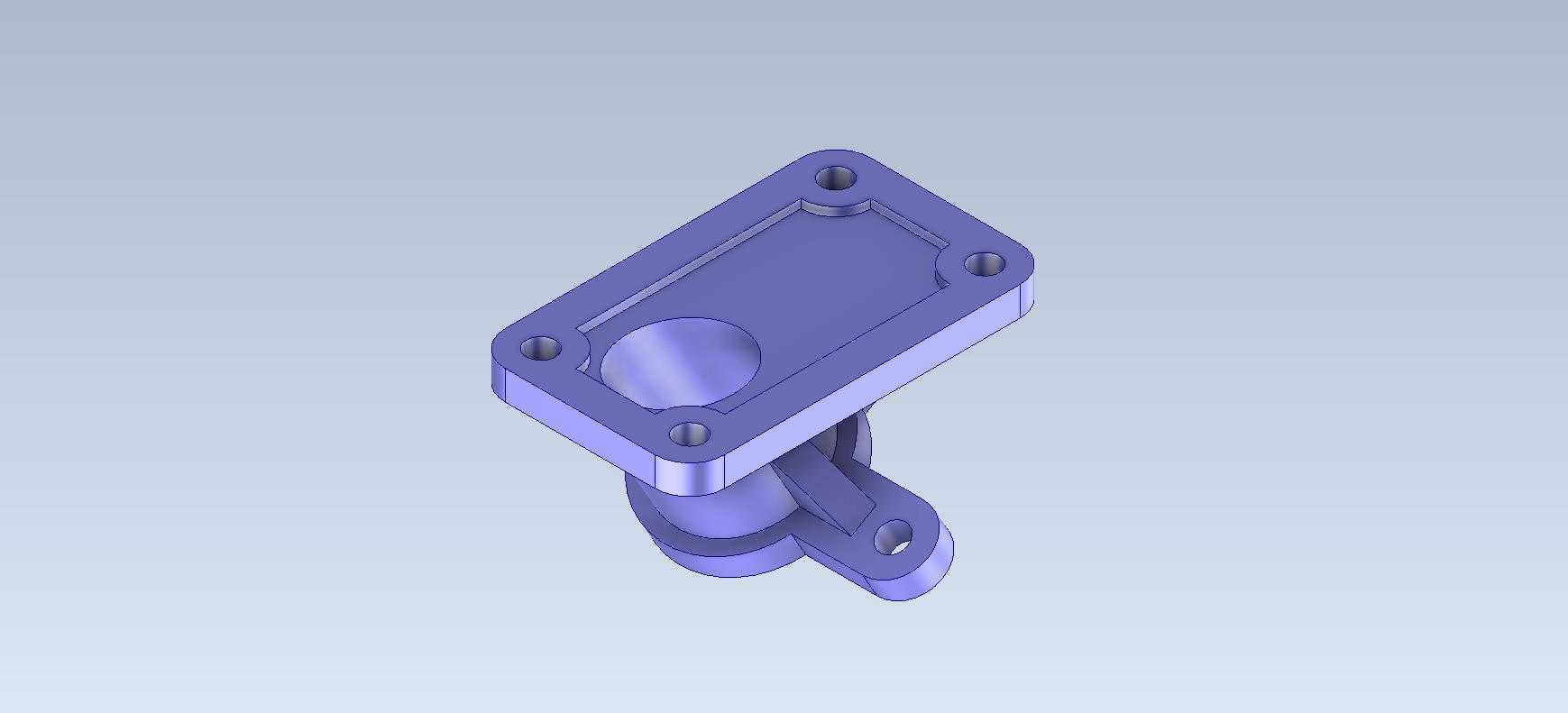

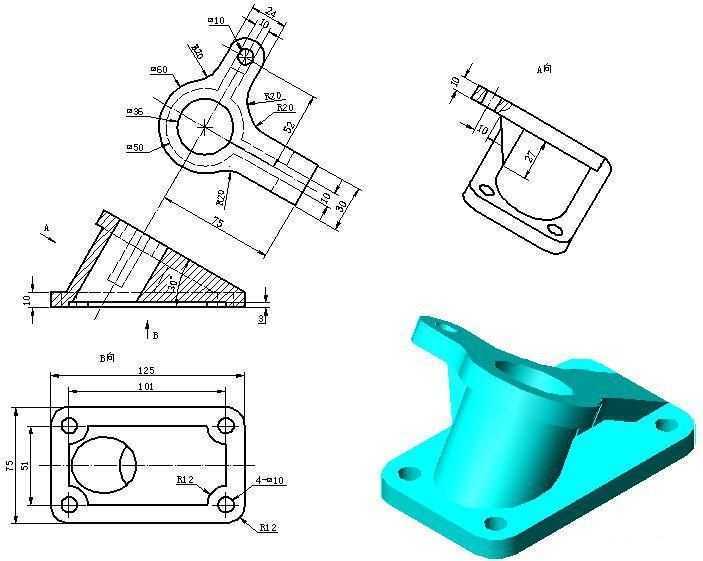

设计这类零件的时候，首先要确定的是中间筒体的内孔直径，这个尺寸直接决定了它能适配的轴类零件外径，常规基础练习案例里的内孔尺寸多在20-30mm区间，对应的筒体壁厚要根据承载需求设定，一般不小于3mm，避免安装受力后出现筒体开裂变形。底部的法兰盘是整个零件的安装基准，法兰上的四个安装孔采用对称分布设计，孔位要避开筒体与法兰的衔接圆角位置，防止钻孔时出现应力集中，安装孔的直径一般比配套的固定螺丝大0.5-1mm，预留安装调整余量，法兰盘的厚度要保证螺丝锁紧时不会出现法兰变形，通常不小于4mm。

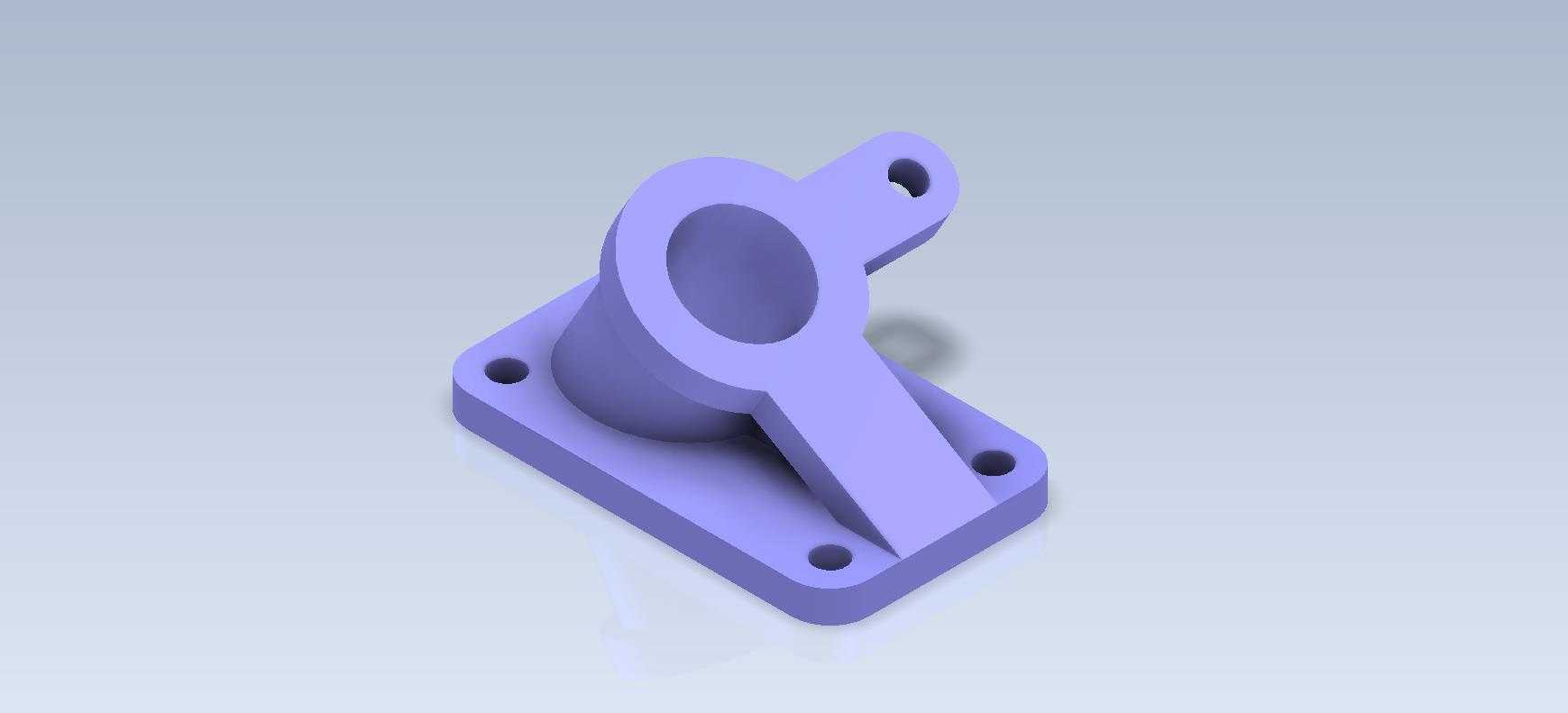

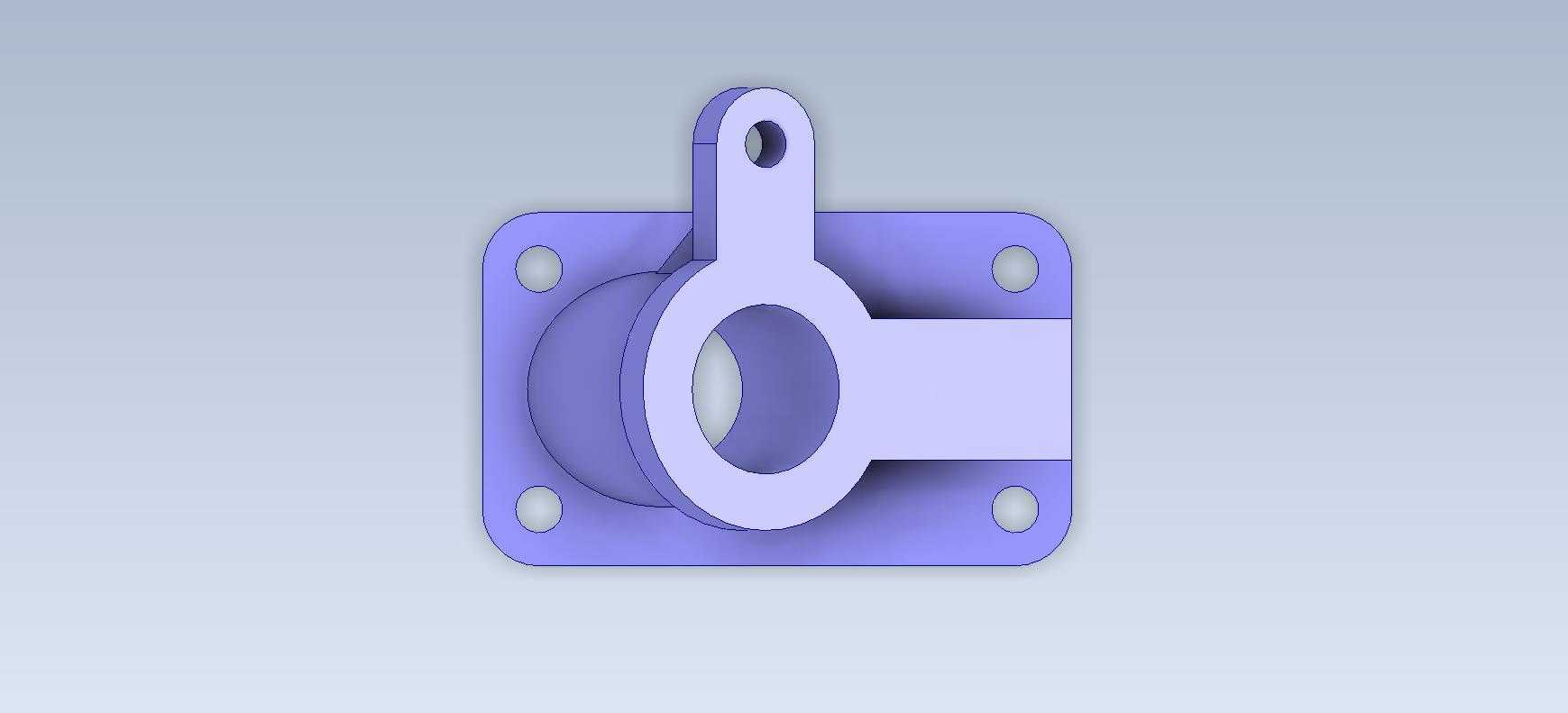

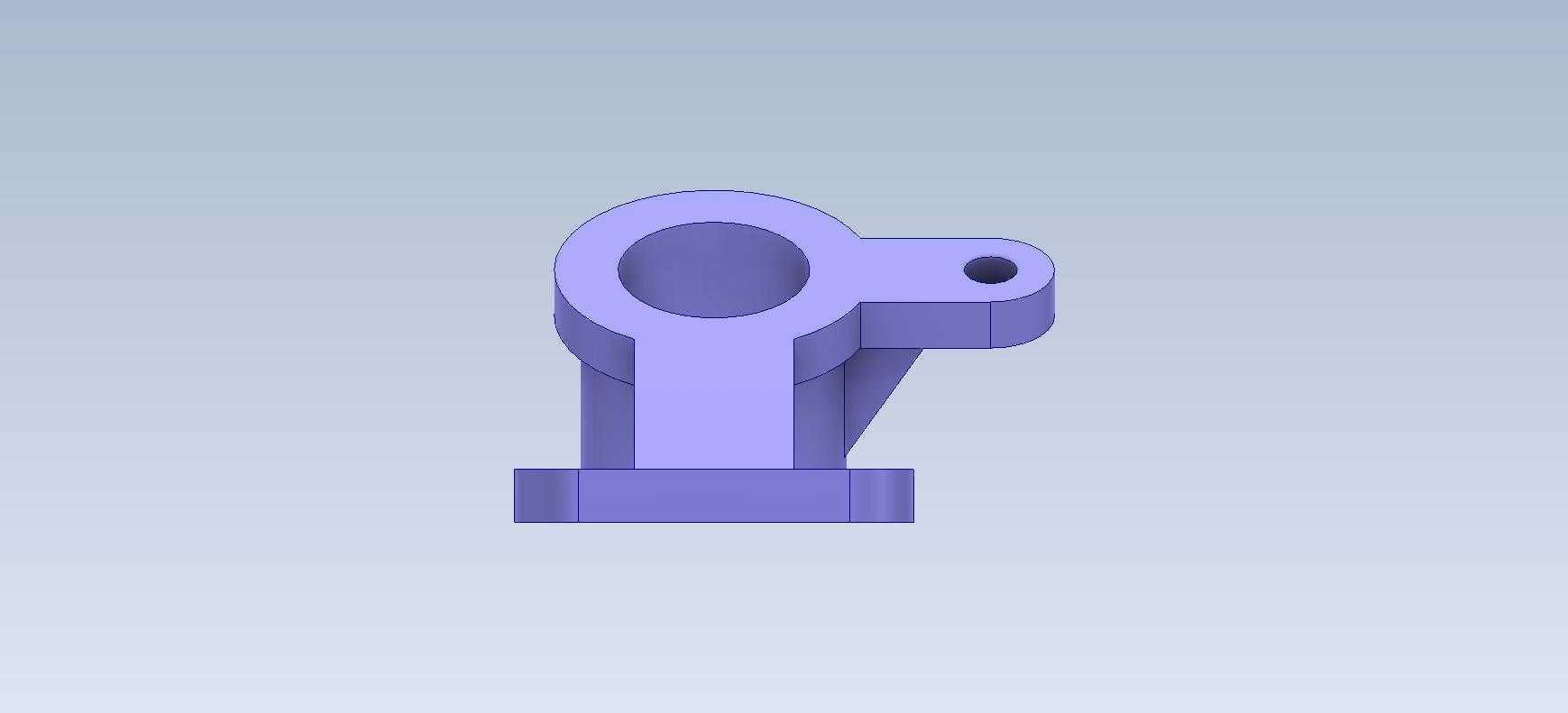

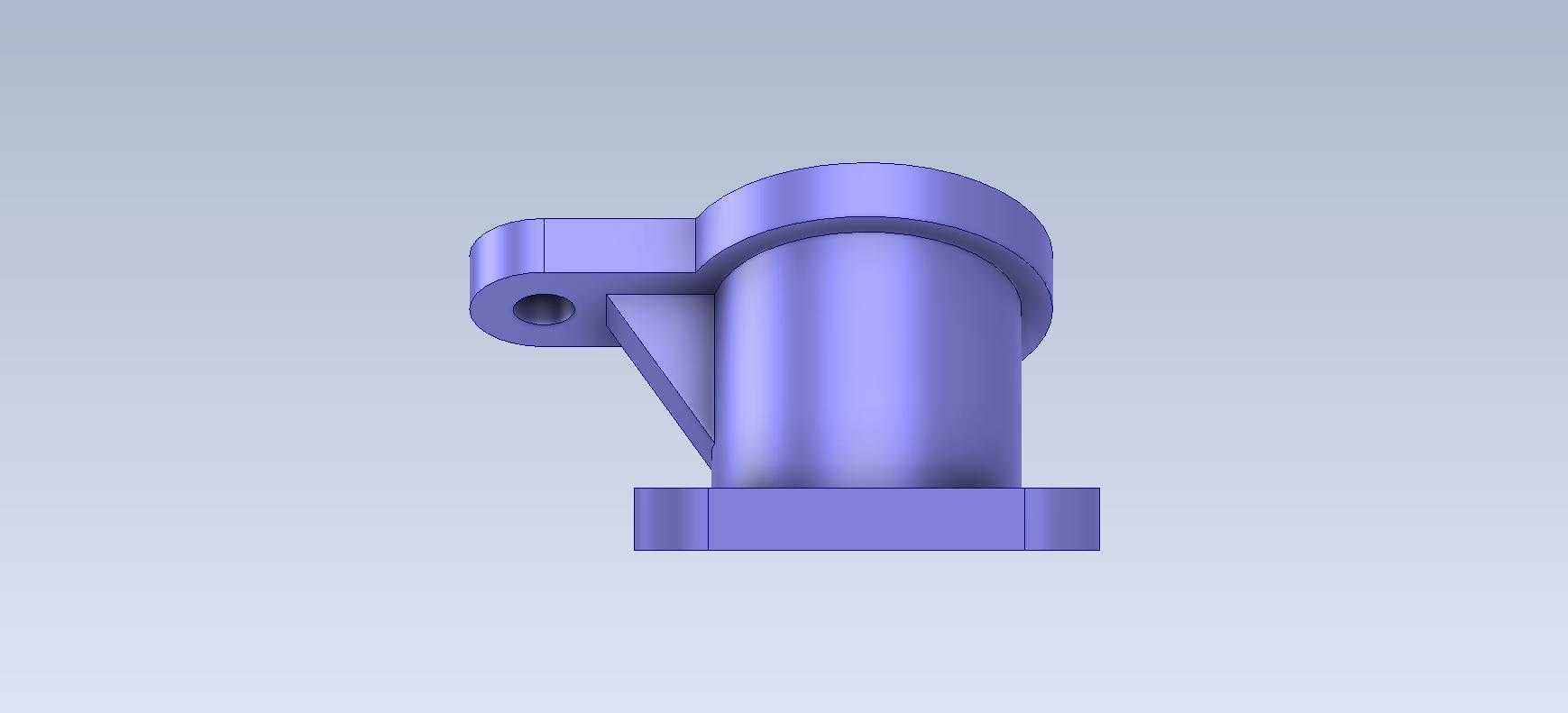

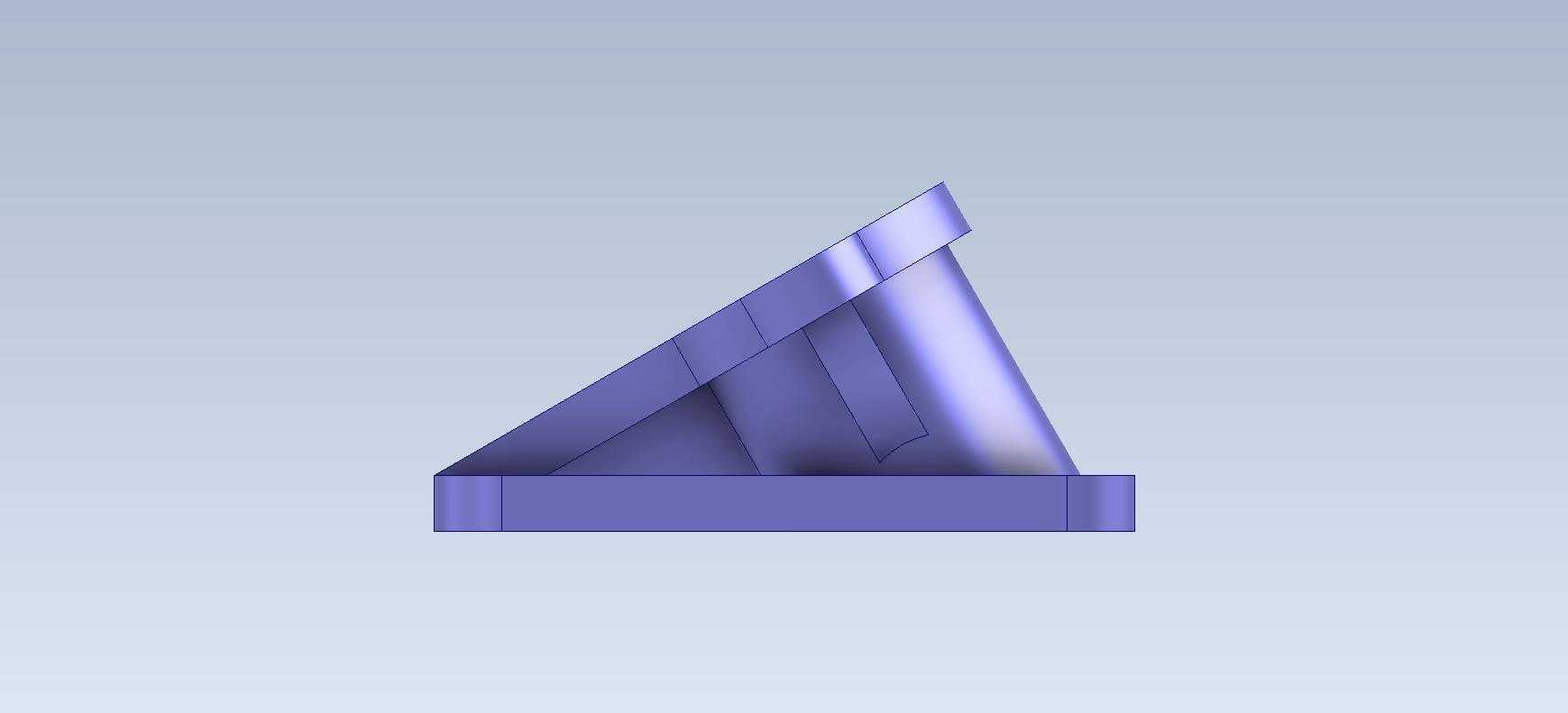

侧伸的支耳设计是这个零件的结构特点之一，支耳从筒体中上部斜向延伸，末端的安装孔中心与筒体内孔中心的相对位置尺寸，是整个零件的关键形位公差要求，实际生产中这个尺寸偏差不能超过0.1mm，不然会导致安装在支耳上的传感器或者限位件位置偏移，无法触发检测信号。支耳与筒体的衔接位置要做足够大的过渡圆角，不能直接直角相接，不然注塑或者3D打印成型时容易出现应力集中，受力后支耳容易从根部断裂。

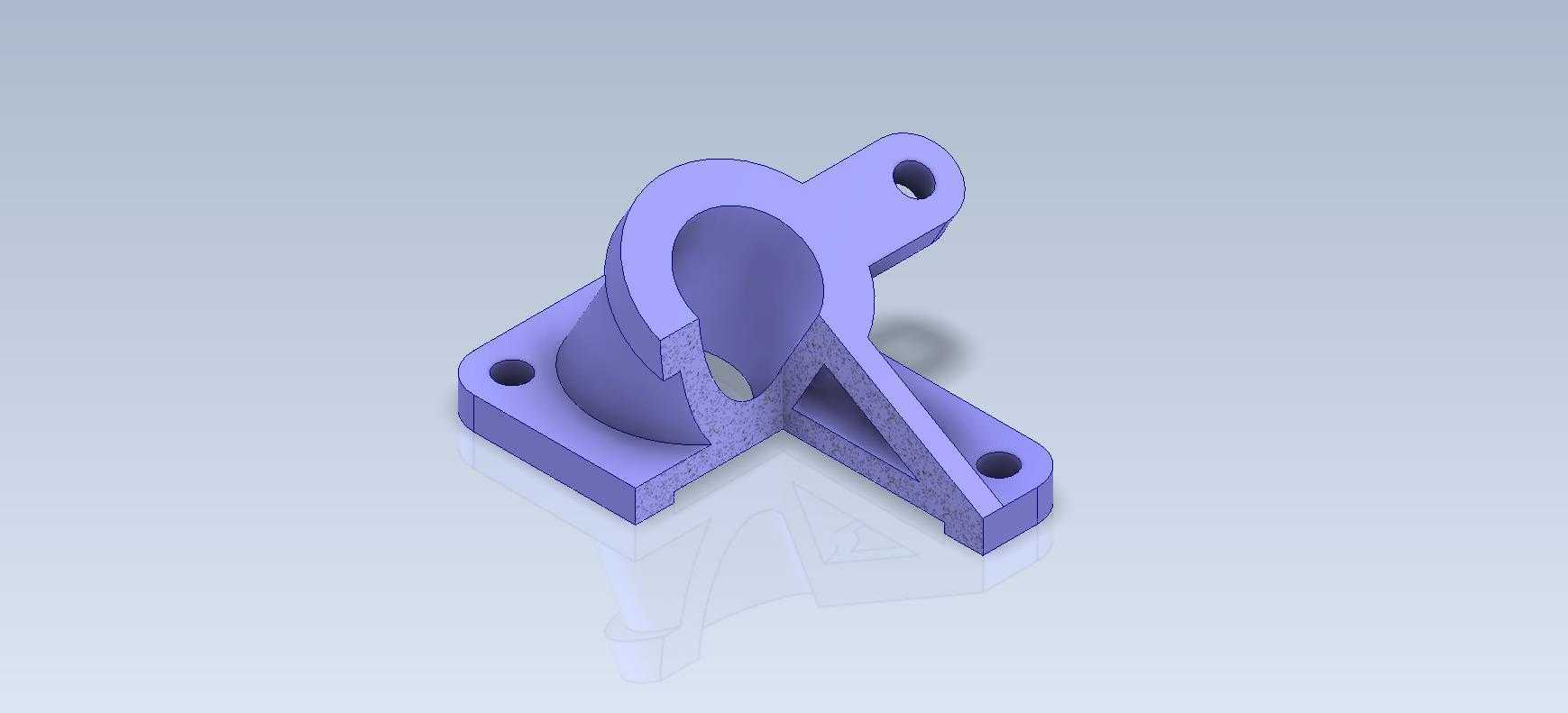

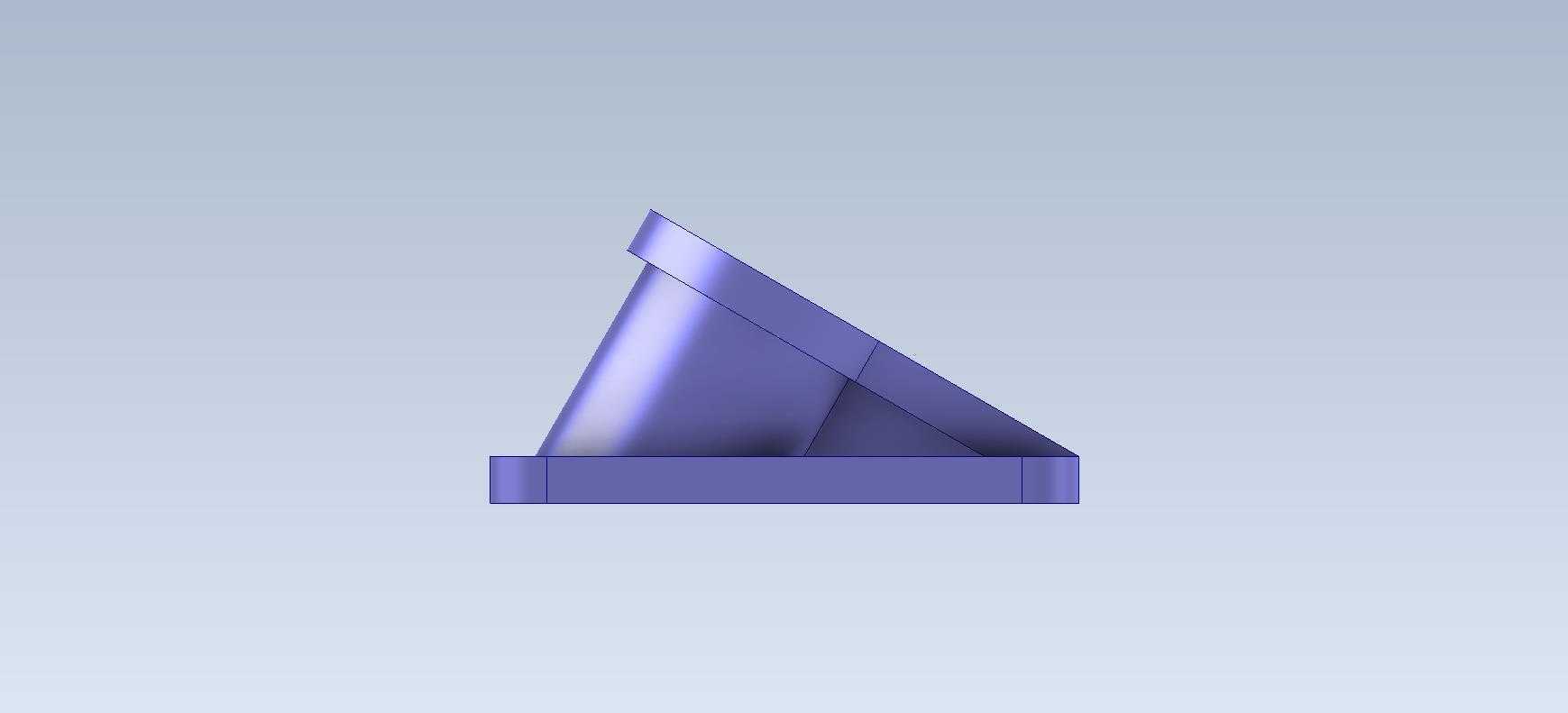

从安装边界来看，这类零件的整体占用空间不大，底部法兰的外形尺寸一般在60-80mm见方，总高度根据筒体长度设定，多在50-70mm区间，安装时只需要在基板上对应四个安装孔的位置攻丝或者开通孔，就能完成固定，不需要额外的安装转接件。建模的时候要注意特征的先后顺序，一般先绘制底部法兰的草图，拉伸生成法兰基体，再在法兰上绘制筒体的截面草图拉伸生成筒体，之后绘制侧支耳的轮廓，通过拉伸或者放样生成支耳结构，最后对所有锐边做倒圆角处理，对安装孔、内孔做切除特征，整个建模过程要保证草图的全约束，避免后续修改尺寸时出现特征报错。

很多新手建模时容易忽略的细节是筒体与法兰衔接位置的内圆角，这个圆角不仅能降低应力集中，还能在注塑成型时改善材料的流动性能，减少成型缺陷，另外支耳上的安装孔要做沉头设计，让固定螺丝的头部不突出支耳表面，避免和其他运动部件发生干涉。这类零件如果用于受力较大的场景，材质一般选用铝合金或者碳钢，做表面氧化或者喷塑处理，如果是用于教学练习或者低负载场景，用PLA、ABS等工程塑料3D打印就能满足使用需求。
