带均布安装孔的双层台阶法兰盘结构

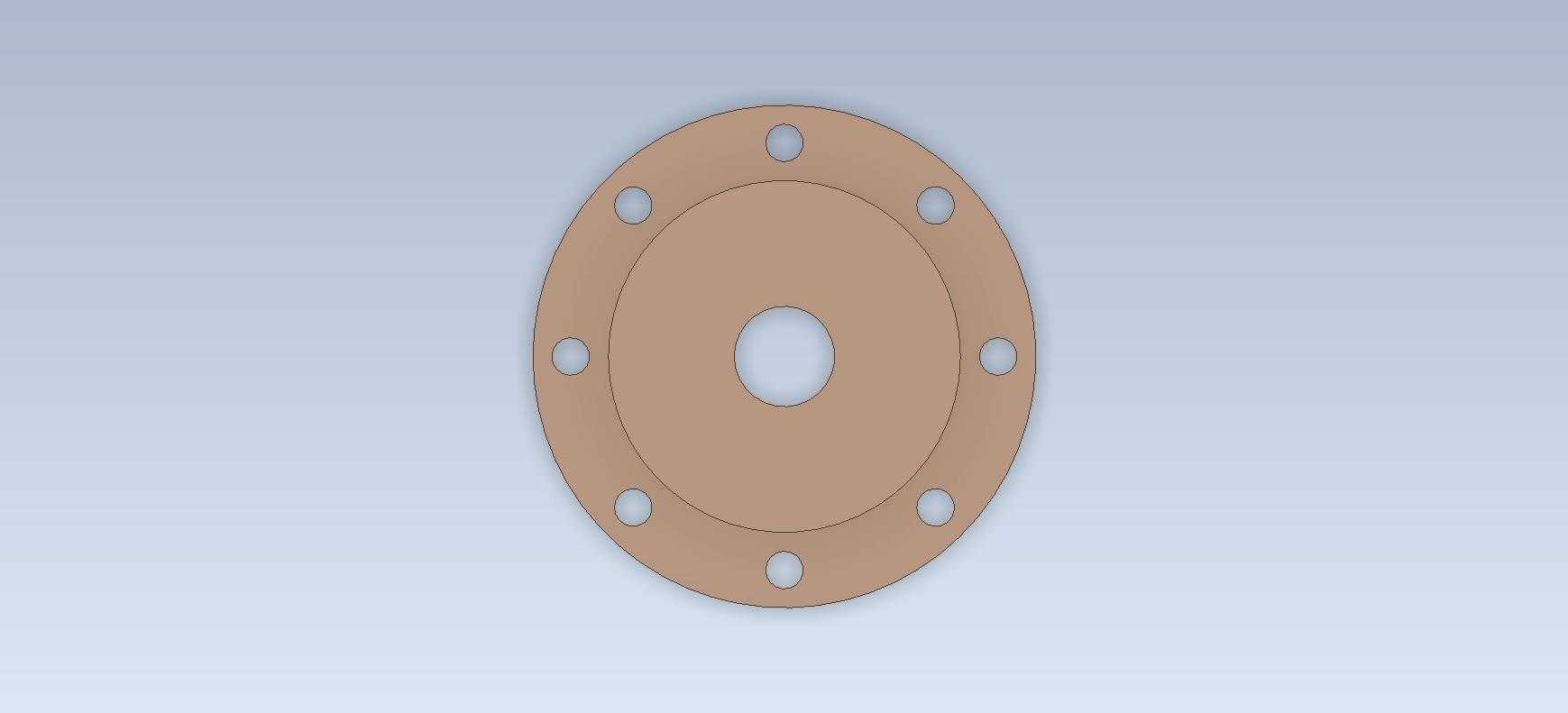

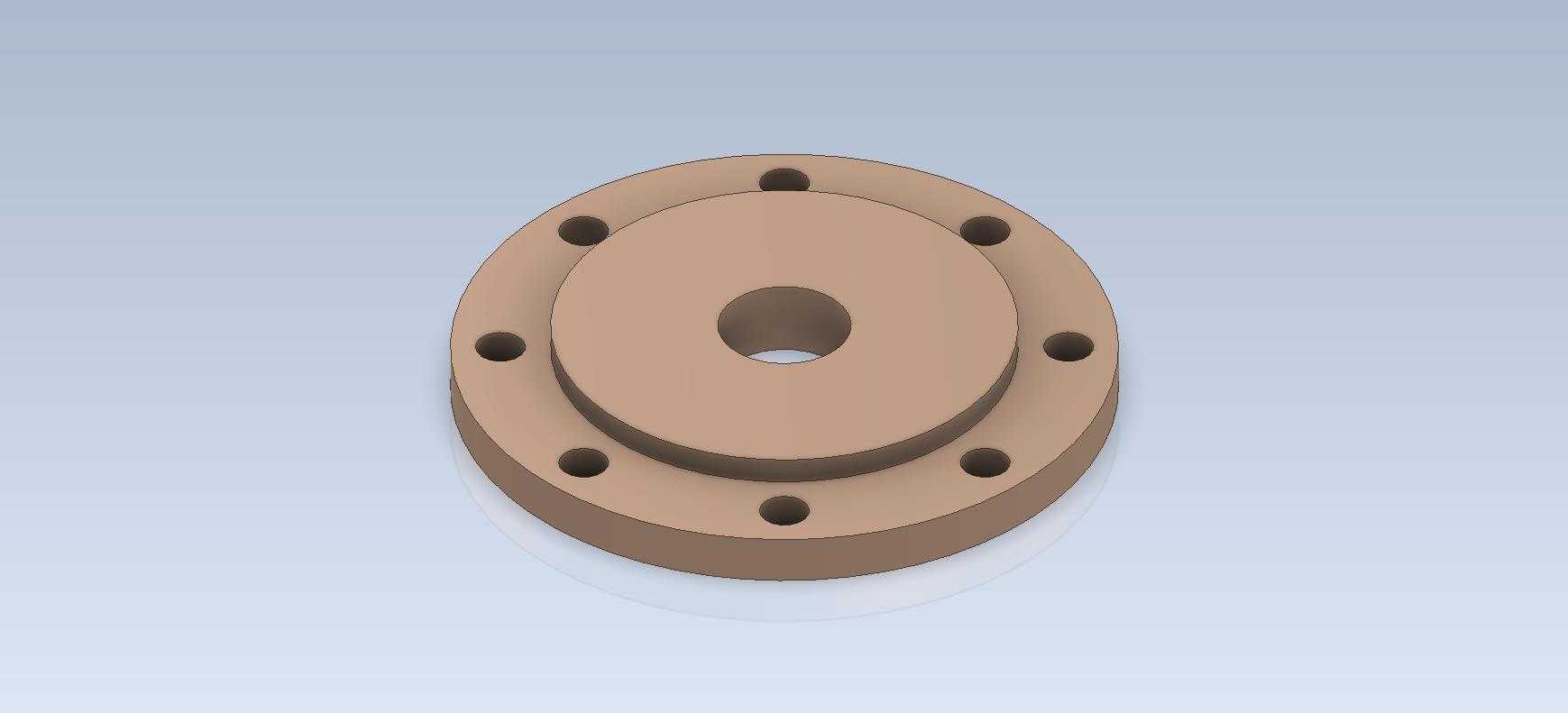

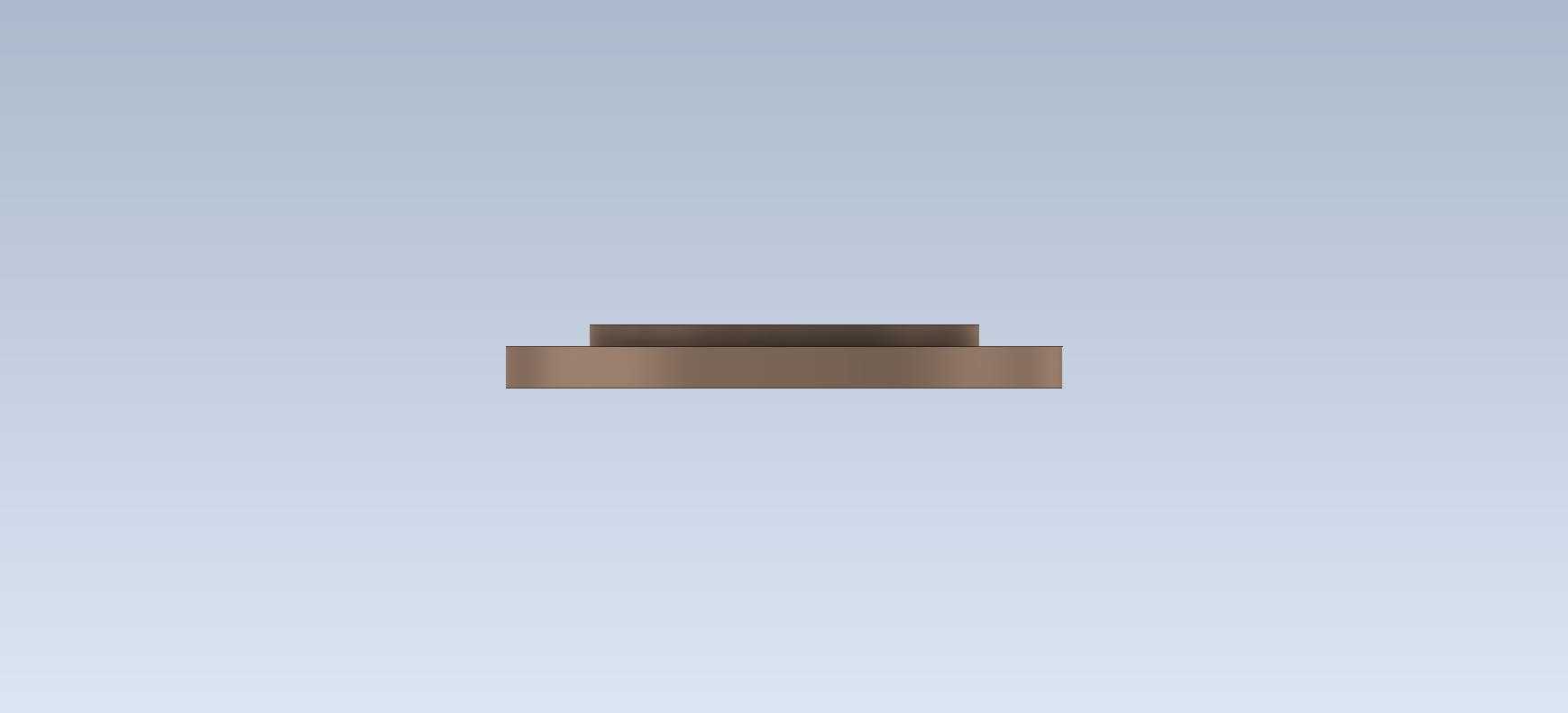

　　这类带双层台阶结构的法兰连接件，在流体输送管路、压力罐体端盖、传动机构轴承座安装位、小型动力输出端的连接场景中应用十分广泛，日常做设备改造、非标工装设计时经常会用到这类零件，不同安装场景下对法兰的台阶高度、孔位分布、中心通径的参数要求差异很大，建模时需要先明确实际安装边界再做参数化设计。从结构上看，该零件采用同轴双层圆盘台阶设计，下层圆盘直径更大，沿圆周方向均匀分布8个通孔安装位，孔位的节圆直径需要匹配对接端的安装孔距，避免现场安装时出现孔位错位无法穿装螺栓的问题；上层圆盘直径收窄，形成定位凸台结构，装配时可以直接嵌入对接件的定位沉孔内，不需要额外做同轴度找正，能大幅缩短现场装配的调校时间，中心位置设置贯通圆孔，可根据实际使用场景选择作为流体通道、传动轴穿装孔或者定位销过孔。设计这类法兰零件时，首先要确定中心通径的尺寸，通径大小直接决定法兰的最小内圈壁厚，若用于压力管路场景，内圈壁厚需要根据管路工作压力做强度校核，避免承压状态下出现变形开裂；其次要确定两层台阶的高度差，下层圆盘的厚度需要满足螺栓锁紧时的压紧强度，不能因为螺栓预紧力过大导致圆盘边缘翘曲，上层凸台的高度要匹配对接件沉孔的深度，保证装配后两个对接面能完全贴合，不会出现凸台过长导致接触面留有缝隙、或者凸台过短无法起到定位作用的问题。

　　安装孔的设计需要重点关注，均布的8个通孔直径要比选用的连接螺栓直径大0.5-1mm，预留一定的安装调整余量，避免加工误差导致螺栓无法穿入，孔位的分布角度误差需要控制在±0.1°以内，否则多螺栓连接时会出现个别孔位错位的情况；如果是用于有密封要求的场景，还需要在上层凸台的端面加工密封槽，用于安装O型密封圈或者密封垫片，密封槽的深度和宽度要匹配所选密封件的规格，保证压缩量在合理区间，既不会因为压缩量过大导致密封件永久变形失效，也不会因为压缩量不足出现介质泄漏。

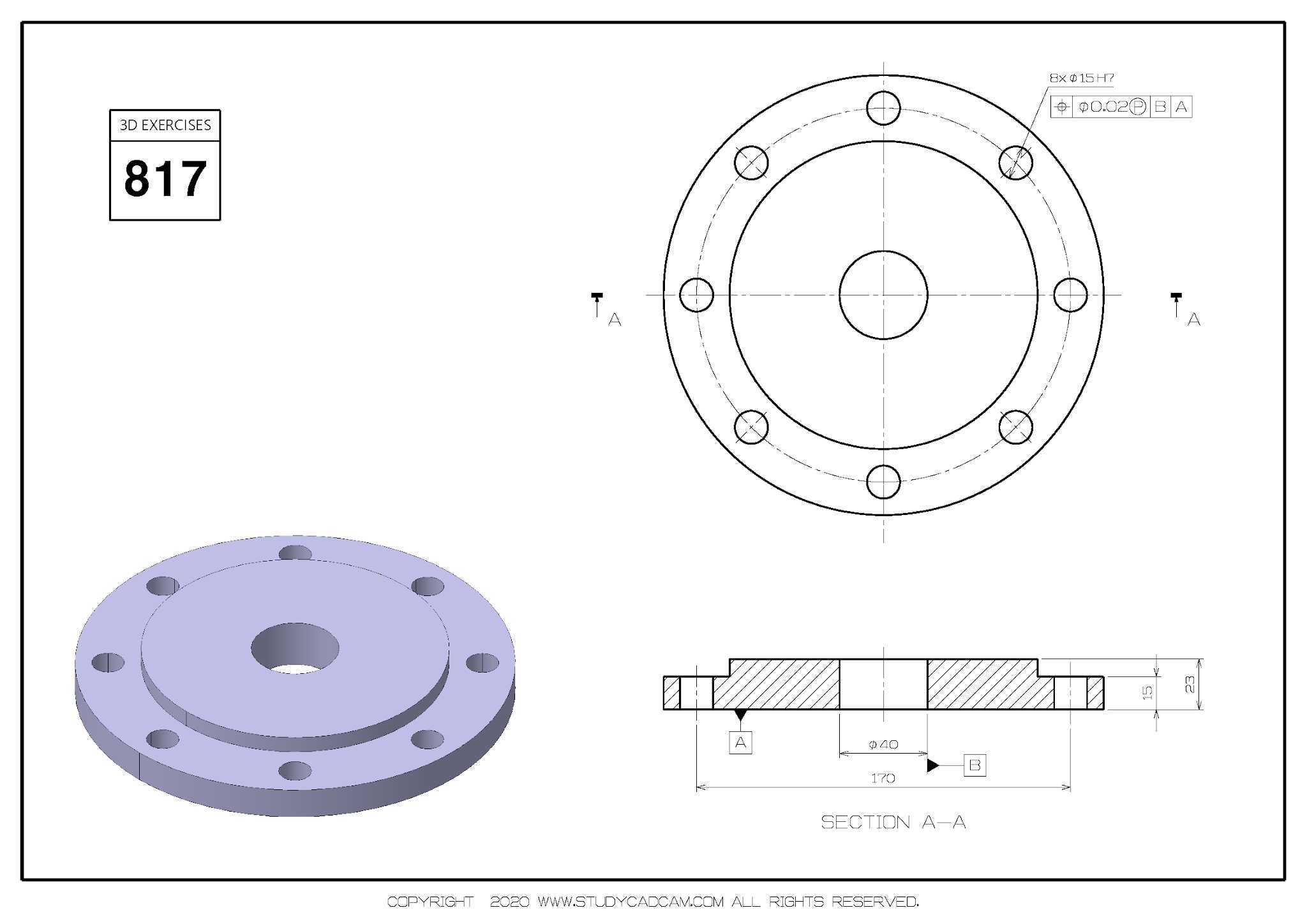

　　从建模逻辑来看，这类回转类零件优先采用草图旋转的方式生成基础基体，先绘制过中心轴线的半剖面轮廓，标注清楚各段的直径、轴向尺寸，旋转生成整体实体后，再绘制单个安装孔的草图，通过圆周阵列的方式生成所有均布孔，阵列时要注意阵列轴选择零件的中心轴线，实例数量和角度要和设计要求一致，最后对所有锐边做0.5-1mm的倒角处理，既可以去除加工产生的毛刺，也能避免装配时锐边割伤密封件或者操作人员。实际选型使用时，要注意安装边界的限制，下层圆盘的最大外径不能超过安装位的预留空间，否则会和周边的其他零部件产生干涉；零件总厚度要匹配安装位的轴向空间，避免装配后出现轴向尺寸超差，导致相邻部件无法正常安装。

　　如果是用于传动场景，中心孔和传动轴的配合公差要根据传动精度要求选择，间隙配合便于拆装，过渡配合可以保证同轴度，过盈配合则能传递更大的扭矩；如果是用于流体管路场景，除了密封结构的设计，还要根据输送介质的腐蚀性选择对应的零件材质，普通水介质可以选用普通碳钢做表面防锈处理，腐蚀性介质则需要选用不锈钢或者工程塑料材质。这类法兰结构看似简单，但实际设计中很容易忽略细节问题，比如安装孔的沉头设计，如果采用内六角螺栓连接，需要在安装孔位置加工对应尺寸的沉头孔，保证螺栓锁紧后头部不高出法兰端面，避免和其他部件产生刮擦；另外台阶处的过渡圆角也不能忽略，直角过渡的位置在承受交变载荷时很容易产生应力集中，长期使用会出现裂纹，根据零件的受力大小设置R1-R3的过渡圆角，能有效提升零件的疲劳强度。在做三维建模练习时，这类零件是非常好的基础训练案例，能熟练掌握旋转特征、圆周阵列、倒角、孔特征等常用建模命令的使用，同时也能理解机械设计中公差配合、安装定位、强度校核的基础逻辑，为后续设计更复杂的机械零部件打下基础。
