阶梯式L型基础机械结构练习件

　　这类阶梯式L型结构件，常出现在工装夹具的定位支撑模块、小型输送线的侧边挡块、非标设备的安装基座附件场景中，日常做结构设计时，这类带斜切面、多台阶的块体是最常见的基础特征组合，很多刚接触三维建模的从业者，都会从这类零件入手练习拉伸、切除、拔模斜度这些基础命令的实操逻辑。从实际使用场景来看，这类零件不需要承受大载荷冲击，多数是作为辅助定位、间隙挡停、小型元器件的安装依托来使用，比如在电子元器件的组装治具里，这类带台阶的块体可以刚好卡接PCB板的侧边，斜切面可以引导工件顺畅滑入定位位置，避免直角边剐蹭工件表面的镀层或者丝印层。

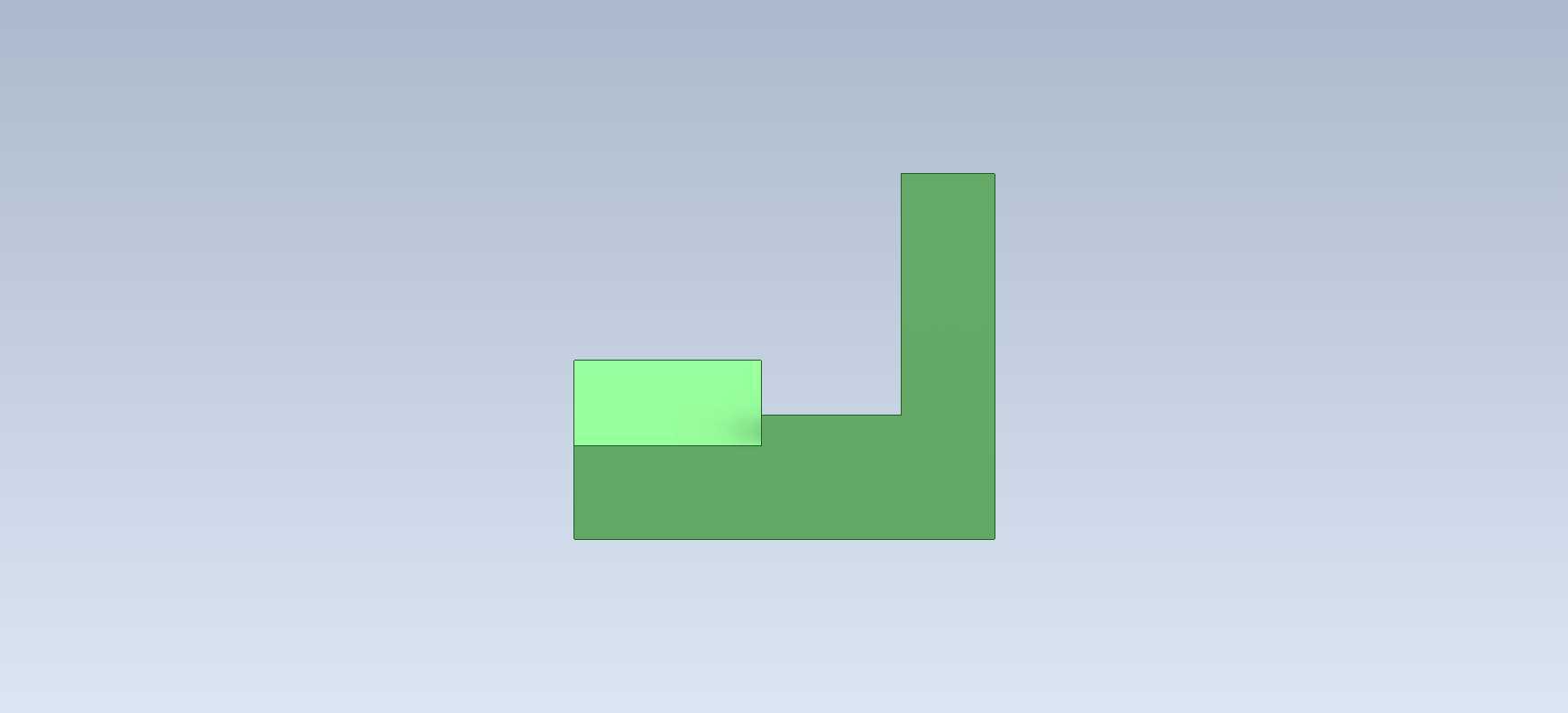

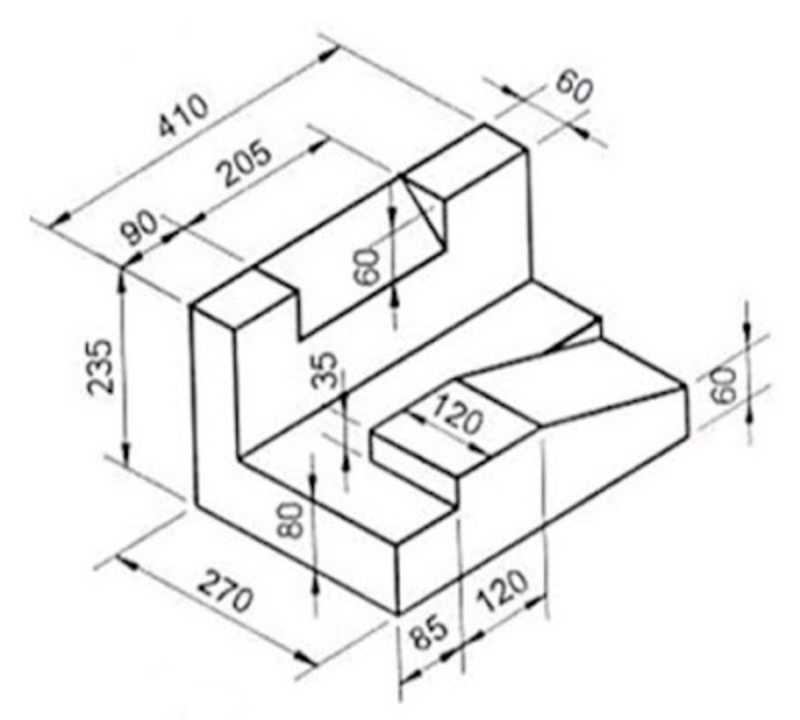

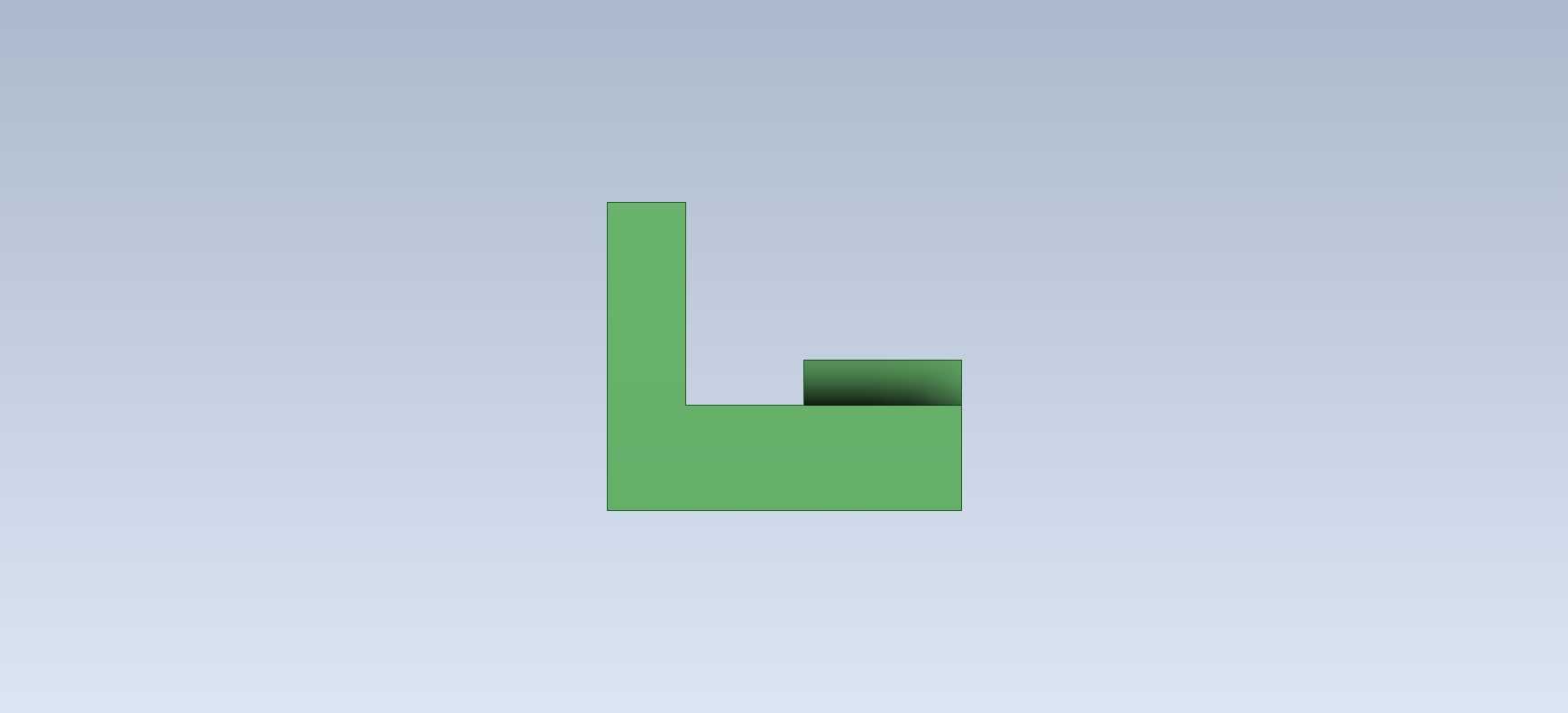

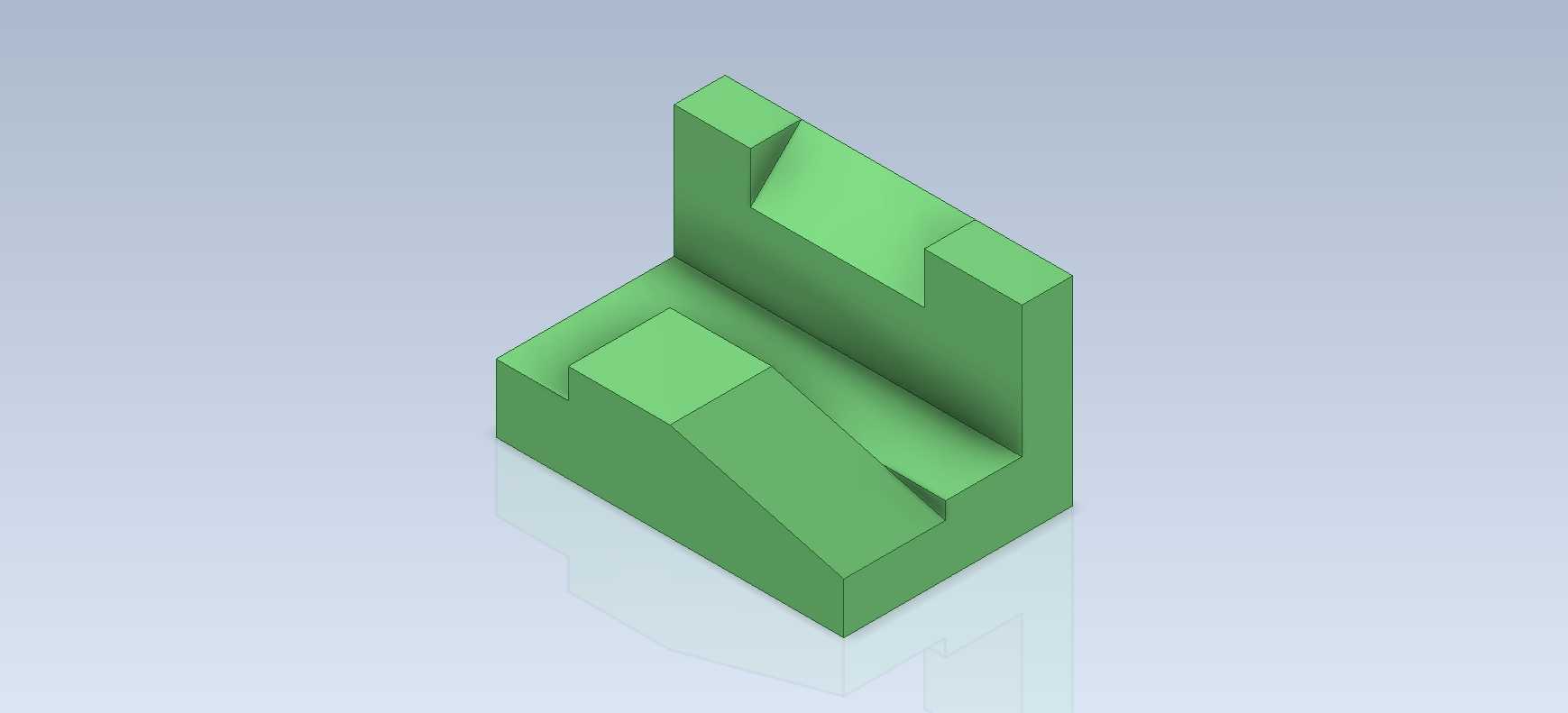

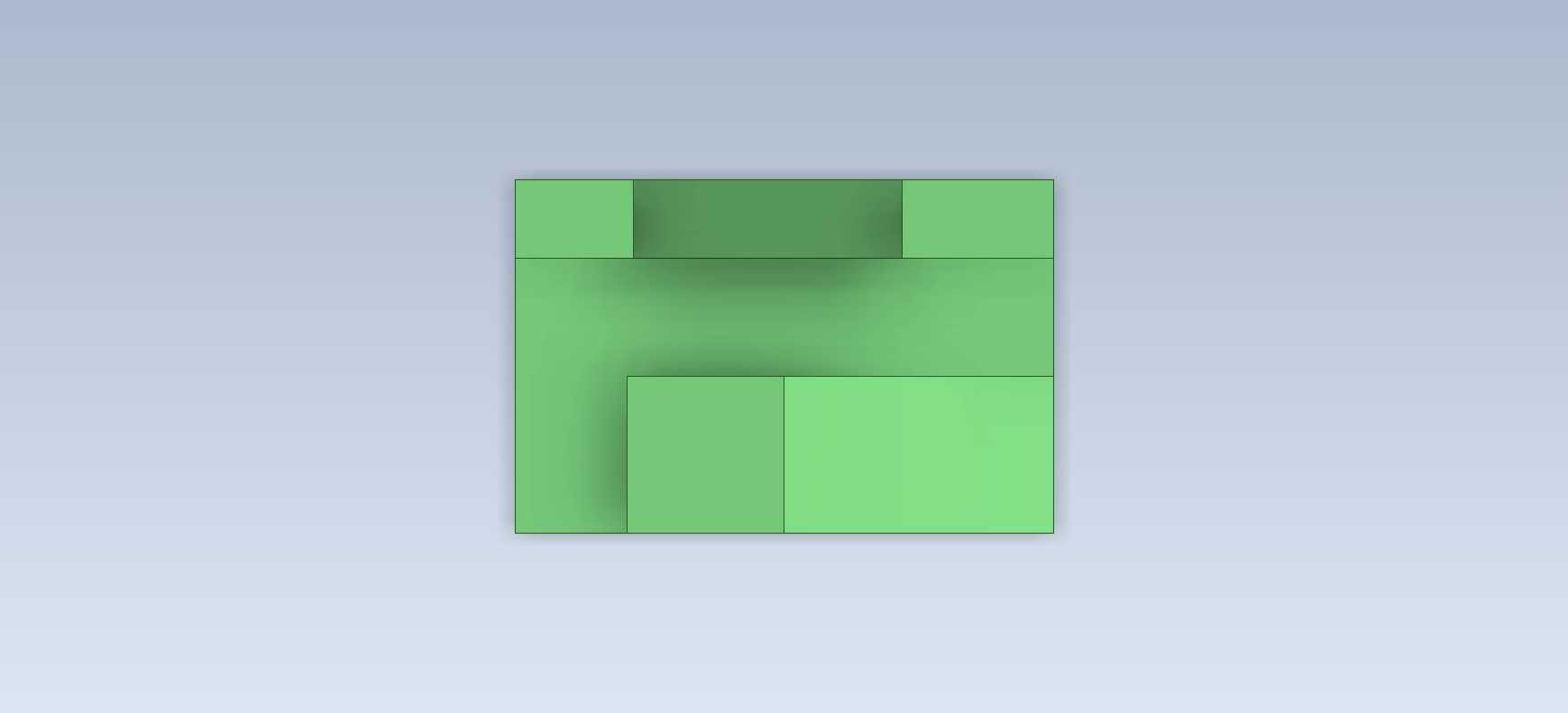

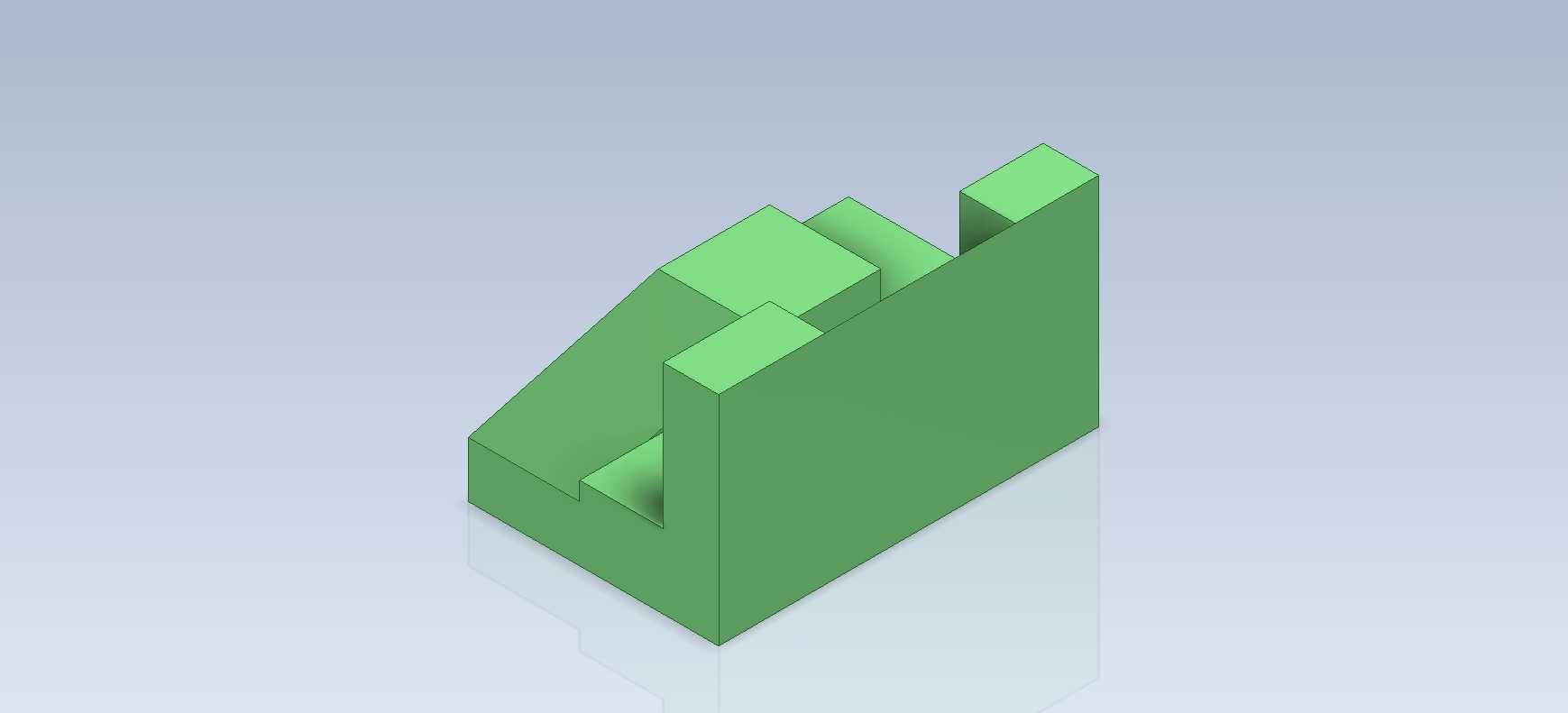

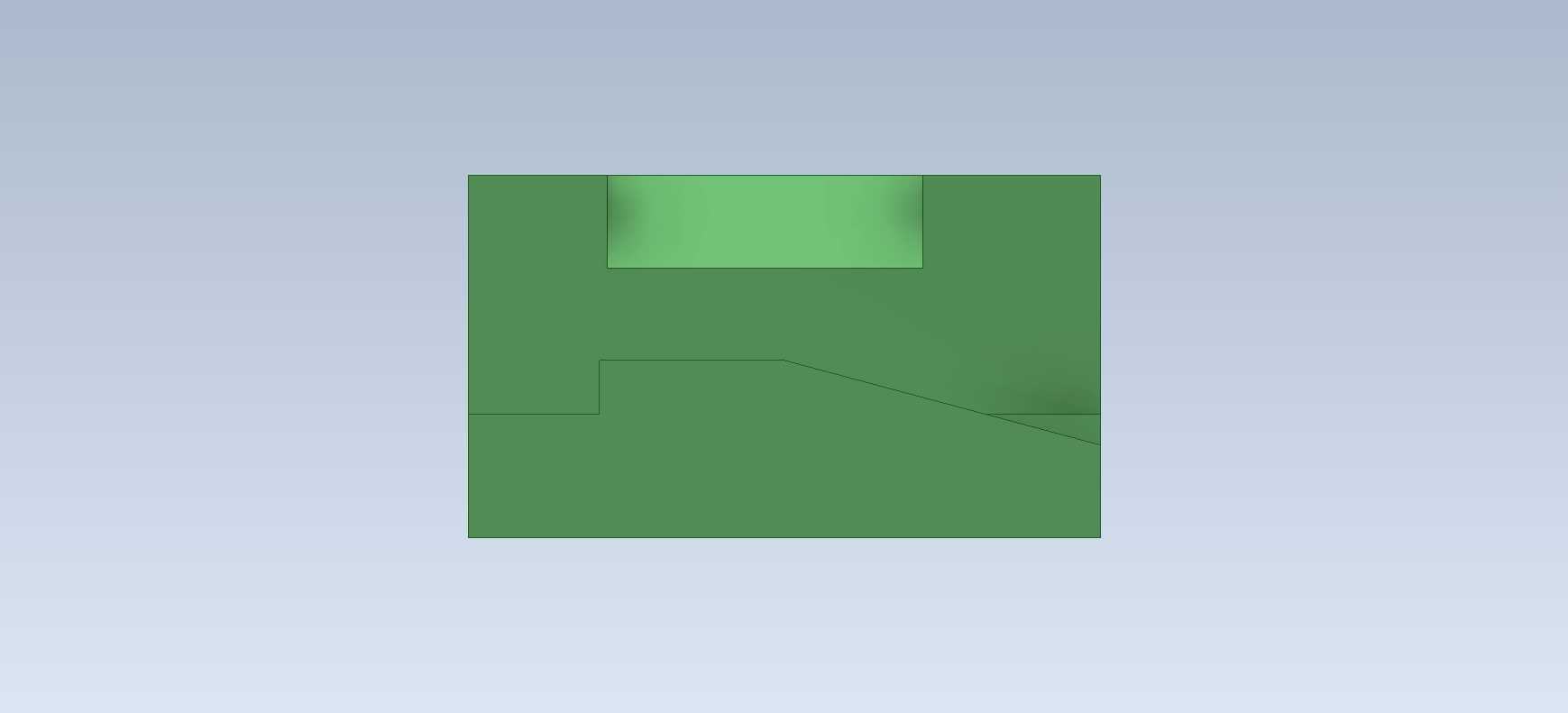

　　做这个结构的建模时，首先要确定基准面的选择，一般以L型的内侧直角面作为安装贴合基准，所有台阶的高度、斜切面的角度都要从这个基准出发标注尺寸，避免加工时出现基准偏移导致装配间隙过大。外形上整体是L型的块体结构，两个垂直的立边分别做了不同高度的台阶凸起，其中一侧的凸起带有连续的斜切面，斜切面的角度一般设置在15度到30度之间，这个角度范围既可以起到导向作用，也不会因为斜度过大导致结构强度不足，台阶的凸起高度一般根据实际需要挡停或者支撑的工件厚度来确定，常规练习件的尺寸边界控制在100mm80mm60mm的范围内，这个尺寸大小刚好适配大多数小型工装的安装空间，不需要额外做拼接处理。

　　安装边界上，L型的两个垂直底面是安装贴合面，设计时要保证这两个面的平面度公差在0.1mm以内，避免安装后出现翘曲，导致后续固定的元器件位置偏移，斜切面和相邻台阶面的交接处要做0.5mm的倒角处理，去除加工后的毛刺，避免装配时划伤操作人员或者工件表面。从设计思路上来说，这类基础件不需要做复杂的曲面处理，所有特征都可以通过基础的拉伸凸台、拉伸切除来完成，建模时要注意特征的先后顺序，先做出整体的L型基体，再依次添加各个台阶的凸台特征，最后做斜切面的切除和边角的倒角，这样的特征树逻辑清晰，后续修改尺寸时只需要调整对应特征的参数即可，不需要重构整个模型。

　　实际生产中这类零件一般采用6061铝合金加工，重量轻且加工难度低，表面做阳极氧化处理可以提升耐磨性能，如果是用于焊接工装的定位块，也可以采用45号钢制作，表面淬火处理提升硬度，延长使用寿命。在装配这类零件时，一般通过沉头螺丝从底面锁付固定在安装基板上，所以建模时要提前预留沉头孔的位置，沉头孔的深度要保证螺丝锁付后不会突出安装面，避免影响工件的放置。很多新手建模时容易忽略的点是斜切面和相邻面的相切约束，导致加工出来的零件在交接处出现尖锐的棱边，或者装配时出现干涉，所以在做切除特征时要注意添加对应的几何约束，保证各个面之间的过渡符合加工工艺要求。另外这类结构的壁厚要保持均匀，最薄的位置不要小于5mm，避免加工时出现变形，或者使用时因为受力集中出现断裂，台阶的过渡位置如果是受力较大的场景，还可以添加小圆角来分散应力，提升结构的整体强度。
