带三角安装座的立式油路连通支座结构

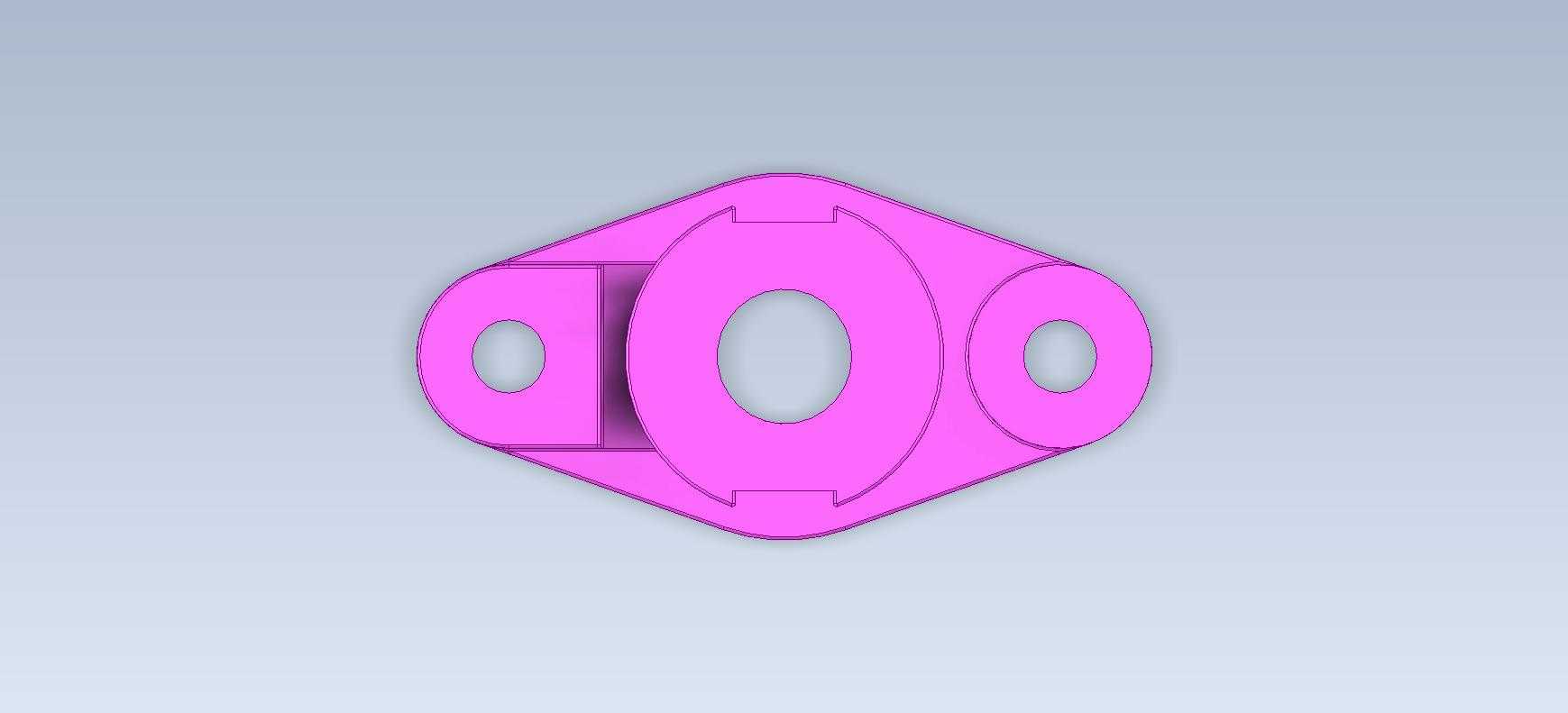

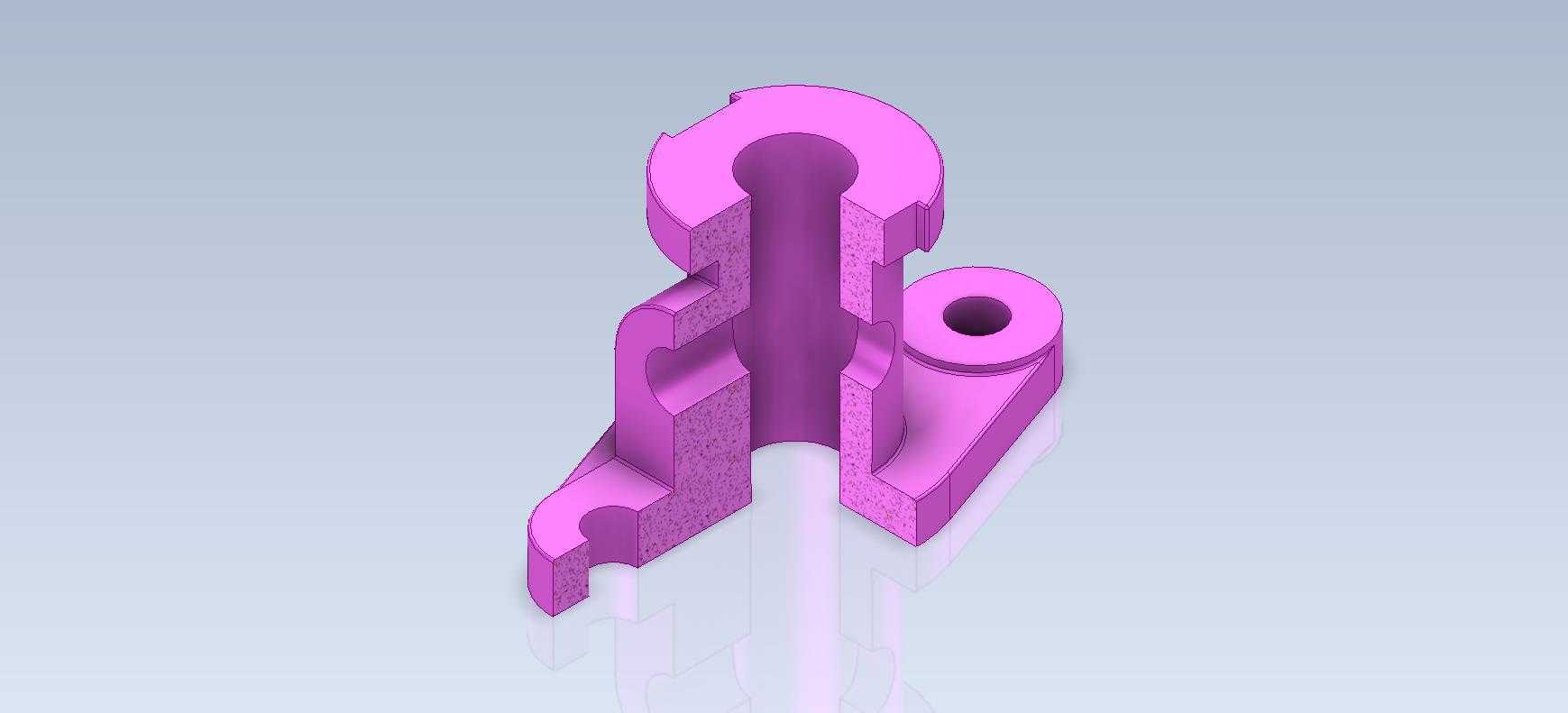

　　该零件属于小型液压或气动回路的集成安装支座，常见于小型自动化设备的阀组安装工位、桌面型实验台的气路转接单元，以及小型动力单元的油路分配节点，主要承担管路转接、元件承载、流体导通的复合功能，区别于普通的安装支架，其自身集成了流体通道，不需要额外外接管路即可实现上下方向、侧方方向的流体连通，能大幅减少设备内部的管路排布数量，降低管路接头泄漏的风险点。从结构布局来看，零件底部为三角形安装法兰，三个安装孔呈120°均匀分布在法兰凸耳上，这种三角布局相比四角安装座，在狭小安装空间内具备更好的对中容错性，安装时不需要严格对齐四个孔位，仅需定位中心基准后即可快速穿入固定螺栓，适合安装空间局促、操作视野受限的设备内部工位，法兰底面为精加工平面，平面度控制在0.05mm以内，安装时配合密封垫片即可实现端面密封，避免流体从安装结合面渗漏。

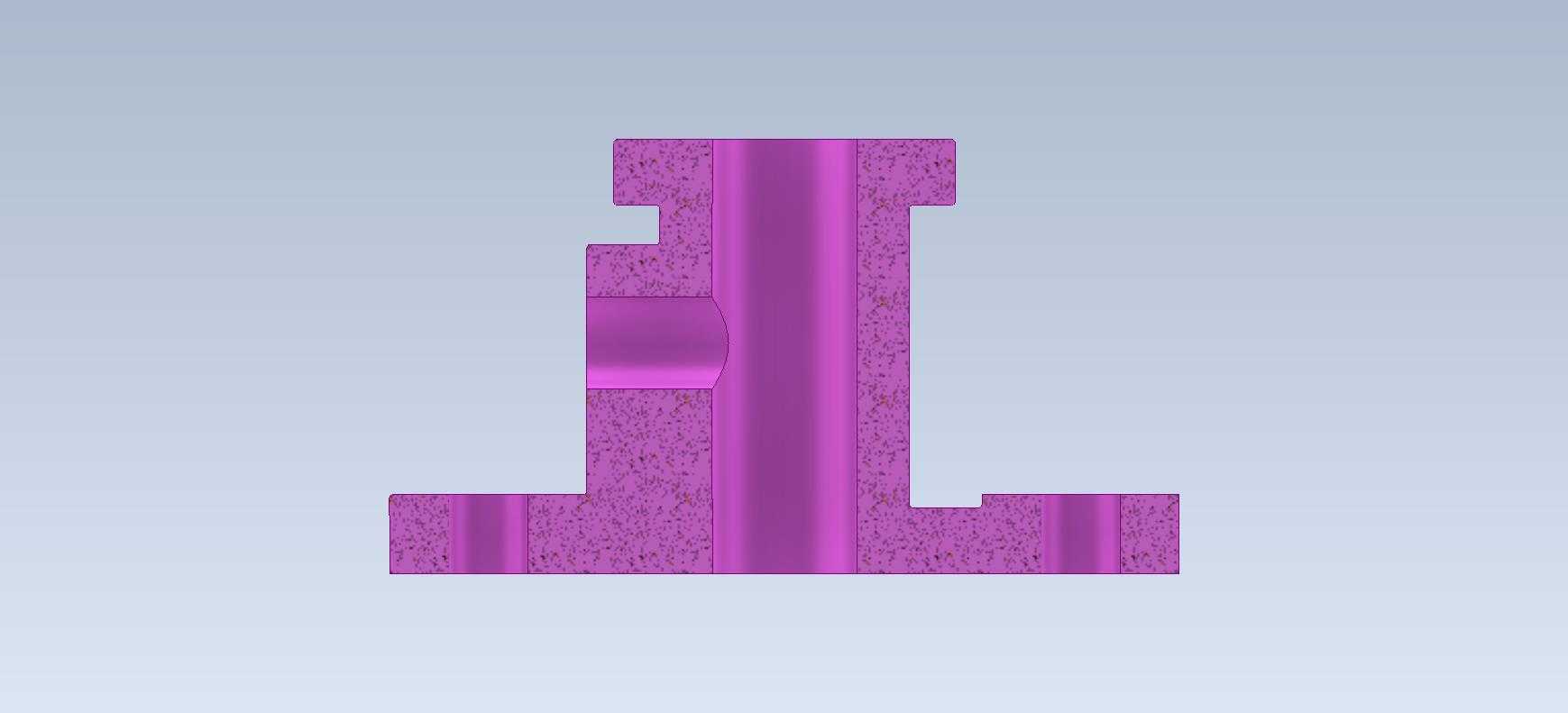

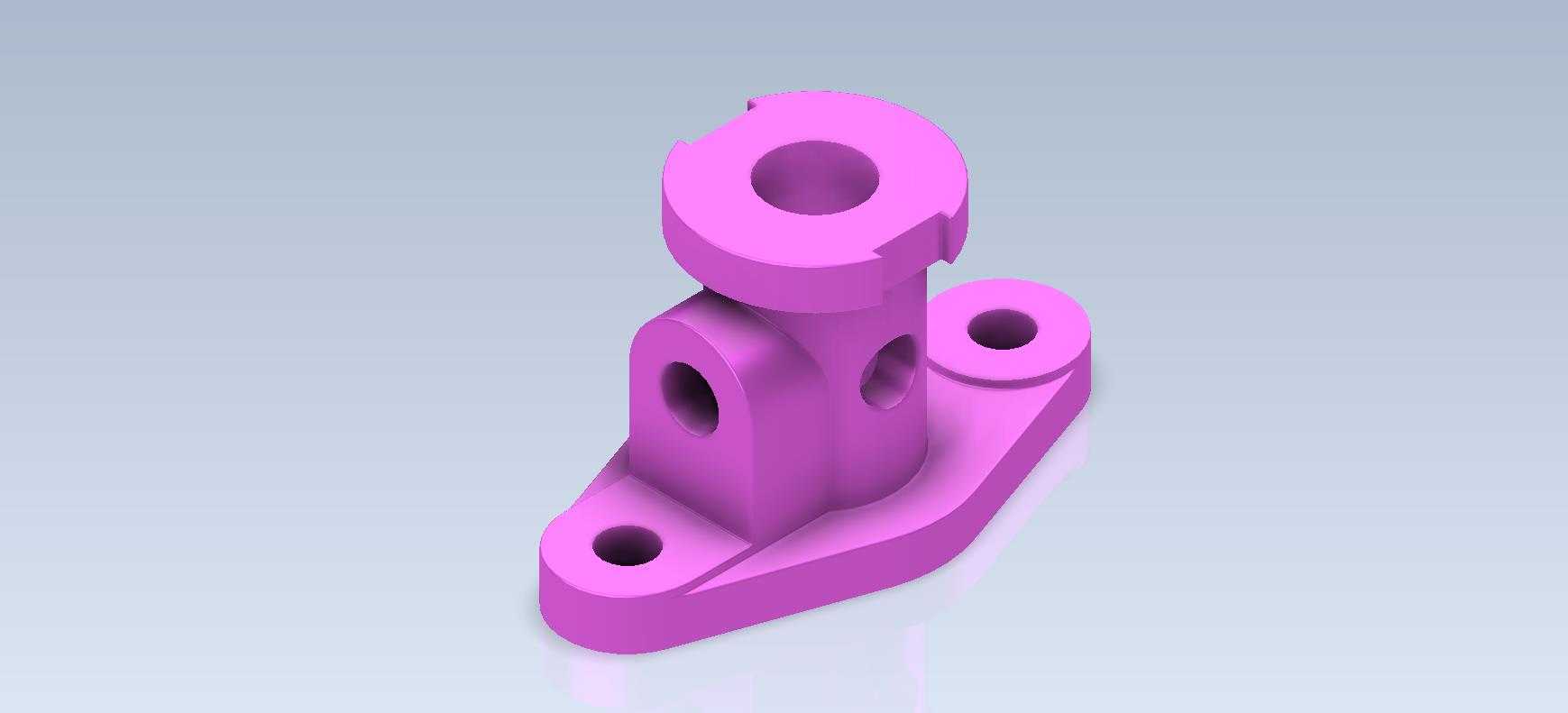

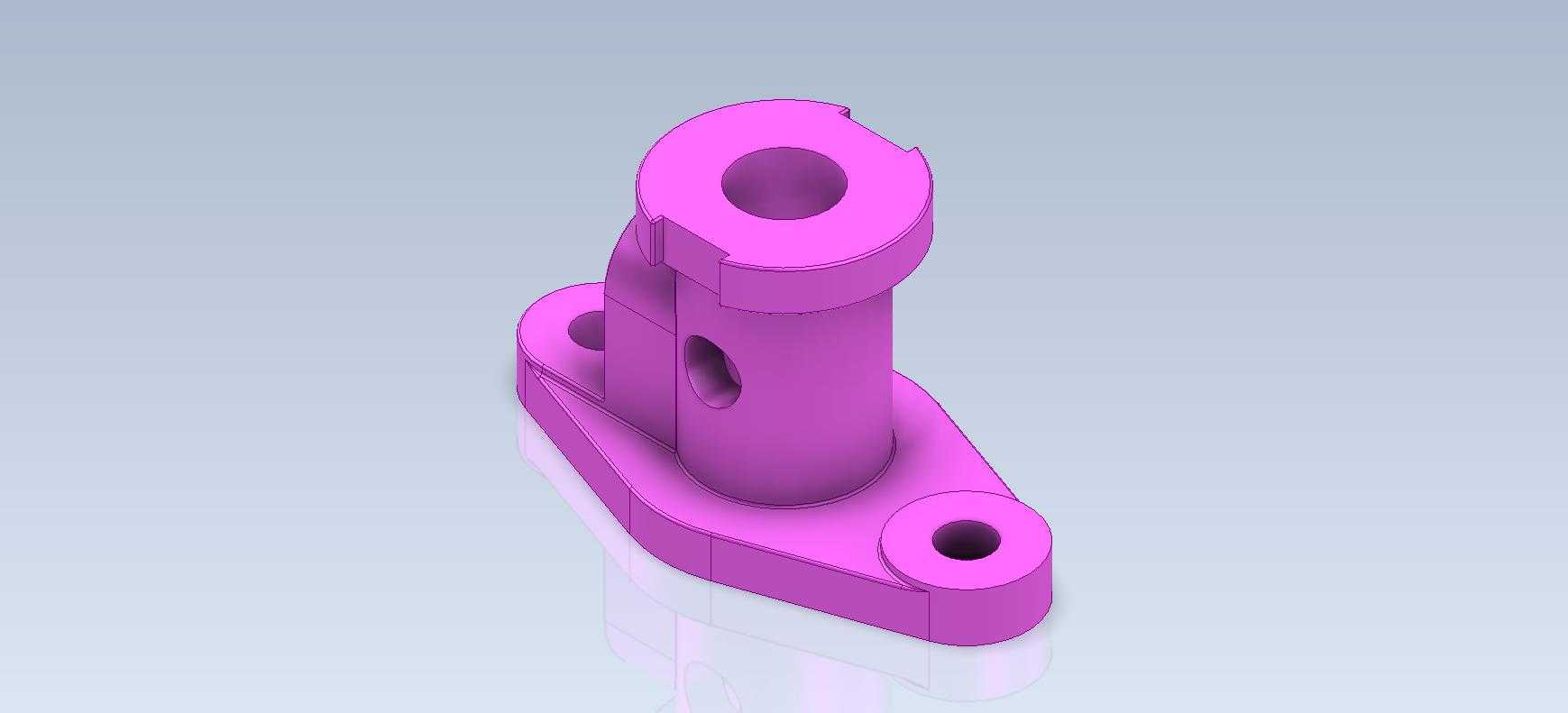

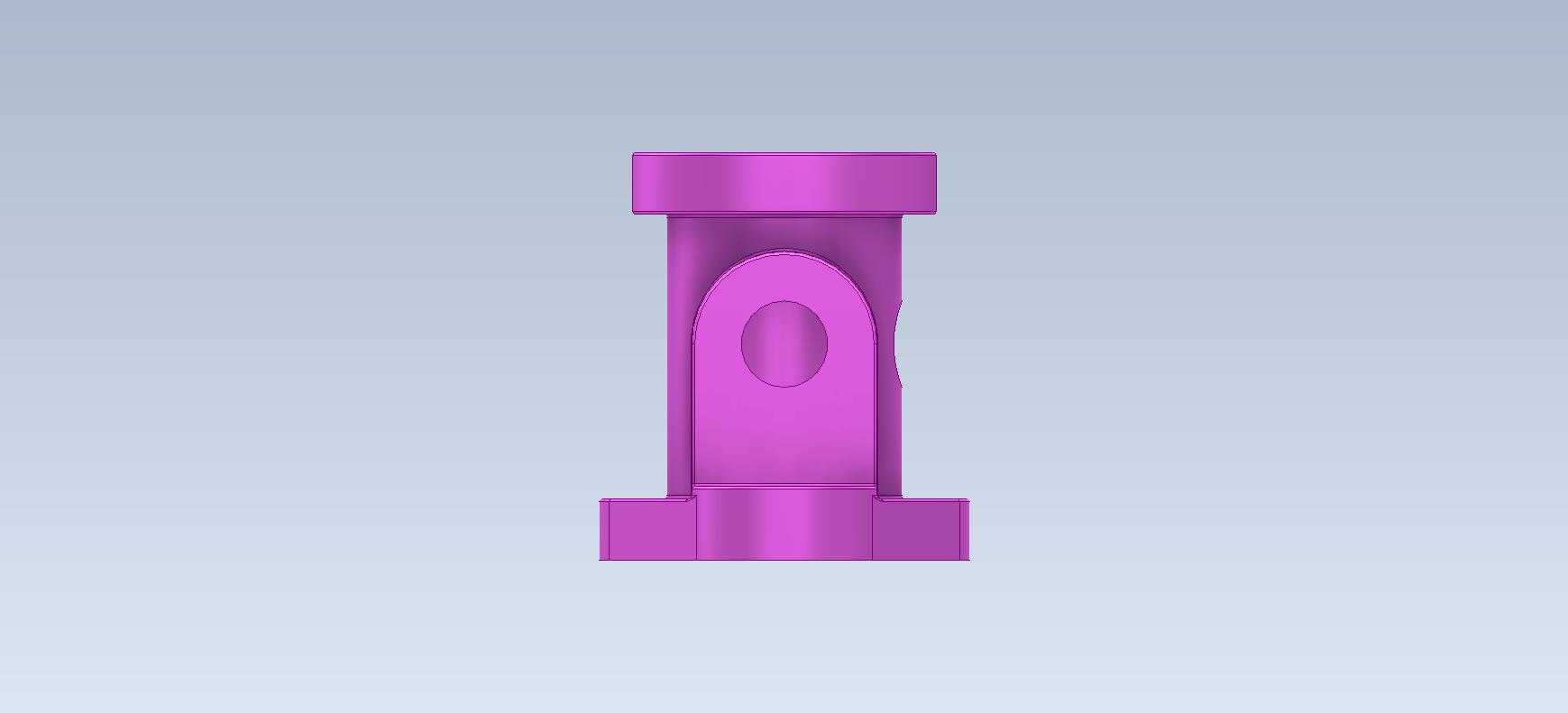

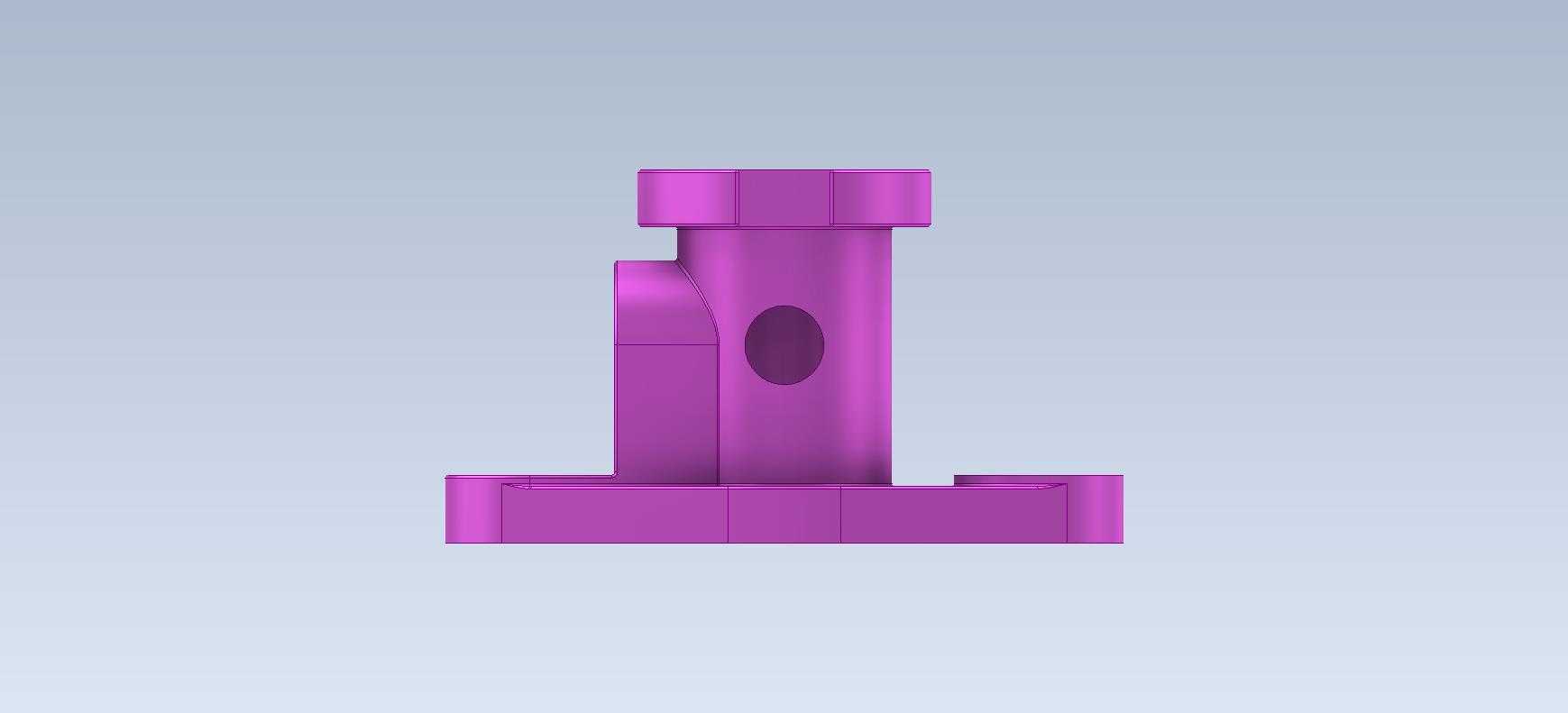

　　主体立式柱体为不等径圆柱结构，顶部为大直径凸台，中心开设轴向通孔，用于对接顶部安装的阀件或者管路接头，凸台侧面开设一处缺口卡槽，用于嵌入管路的防转销，避免接头在拧紧过程中跟转损坏密封面；柱体侧面开设两个径向贯通孔，两个孔的轴线呈90°垂直分布，分别对接两个侧方方向的管路，孔口处均做了0.5×45°的倒角，方便管路接头插入时导向，不会刮伤接头处的密封圈。柱体与底部法兰之间做了大圆角过渡，避免应力集中，在承受侧向管路拉力时，过渡圆角处的应力水平相比直角结构可降低40%以上，能有效避免长期受载下的根部断裂问题。

　　设计过程中优先考虑了加工工艺性，所有孔系均为直孔，没有复杂的斜孔或者异形型腔，采用普通三轴加工中心即可完成全部加工工序，不需要定制特殊工装；顶部凸台的外圆、柱体外圆与底部法兰的安装基准面同轴度控制在0.03mm以内，保证顶部安装的元件与安装面的垂直度，避免阀件安装倾斜导致的阀芯卡滞问题。安装边界方面，底部法兰的最大外轮廓尺寸可覆盖直径60mm的安装区域，三个安装孔的中心距基准轴线的距离为22mm，适配M6的内六角螺栓固定，整体立式高度不超过55mm，在设备内部占用的竖向空间很小，适合集成在紧凑排布的阀岛单元中；侧方两个径向孔的中心距离安装底面的高度为25mm，预留了足够的扳手操作空间，安装侧方接头时不需要额外拆卸周边其他元件即可完成操作。

　　流体通道的内壁粗糙度控制在Ra1.6以内，减少流体流动时的阻力，同时避免内壁粗糙残留杂质造成阀件堵塞，通道的交贯处做了圆角过渡，避免直角交贯处产生涡流导致的压力损失，在0.8MPa的工作压力下，通道的压力损失不超过0.02MPa，满足常规低压气动、小型液压回路的使用要求。零件的材质可根据使用场景选择，常规气动回路可采用6061铝合金加工，表面做阳极氧化处理提升耐磨性和防腐蚀能力；用于液压回路时可采用45号钢加工，表面做发黑处理，若用于有腐蚀性介质的工况，也可采用304不锈钢加工，不需要额外表面处理即可满足防腐蚀要求。
