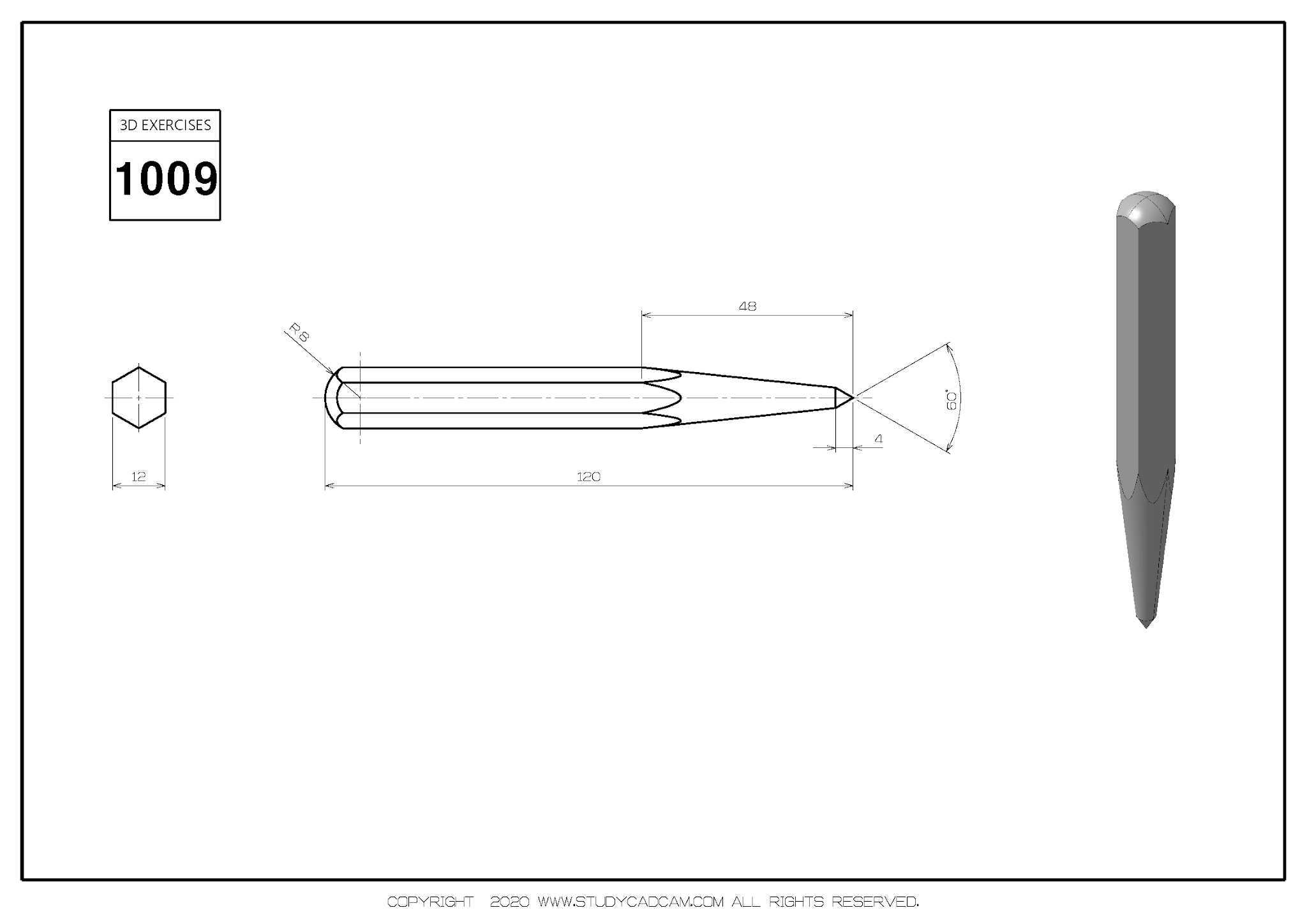

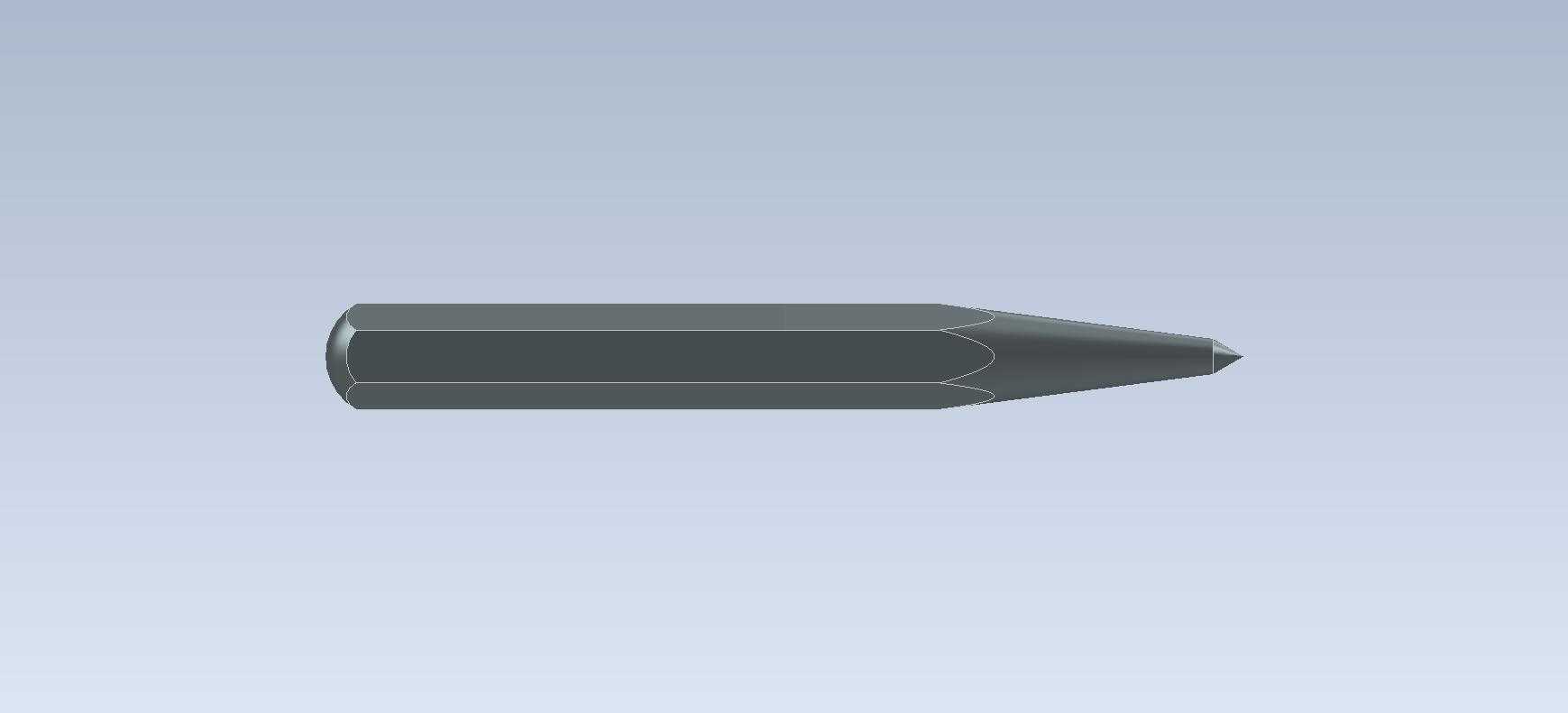

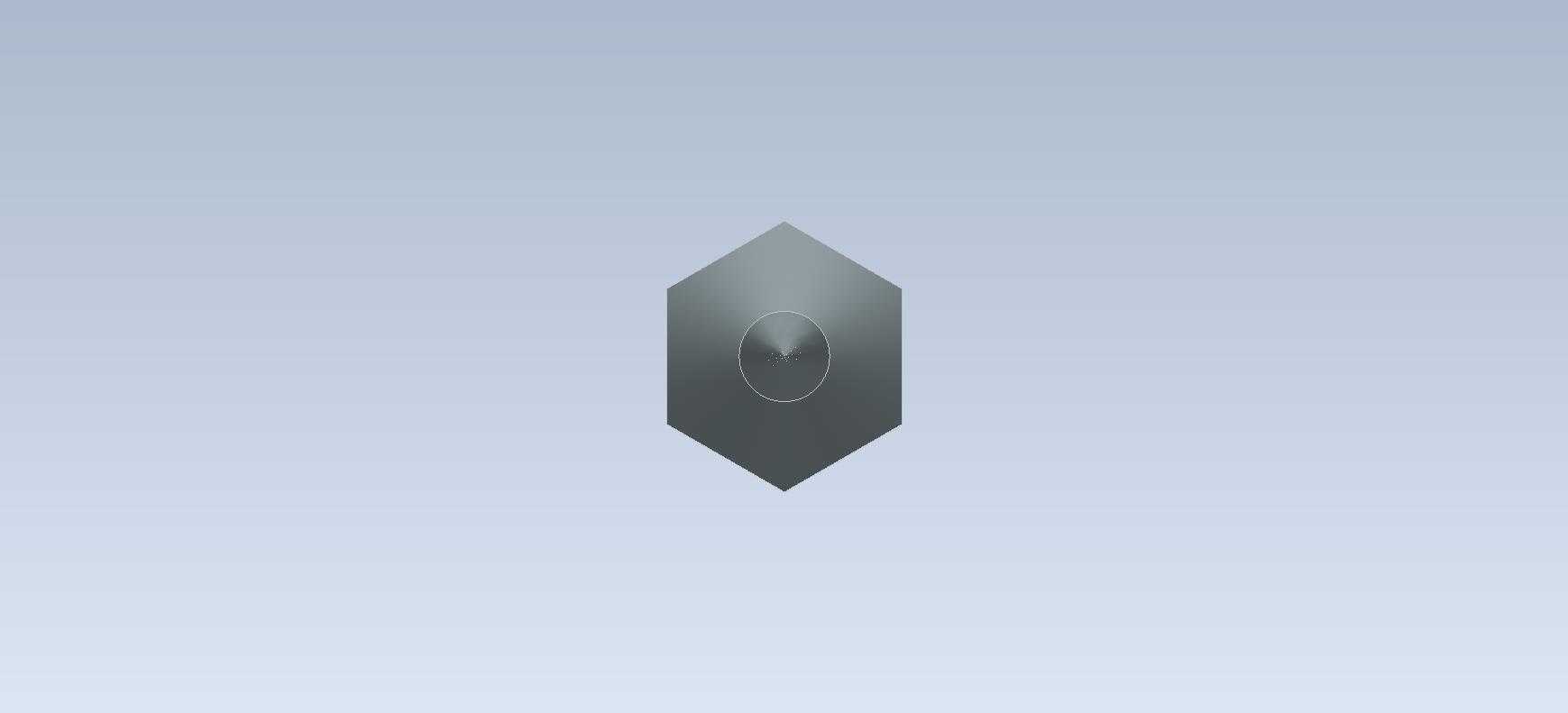

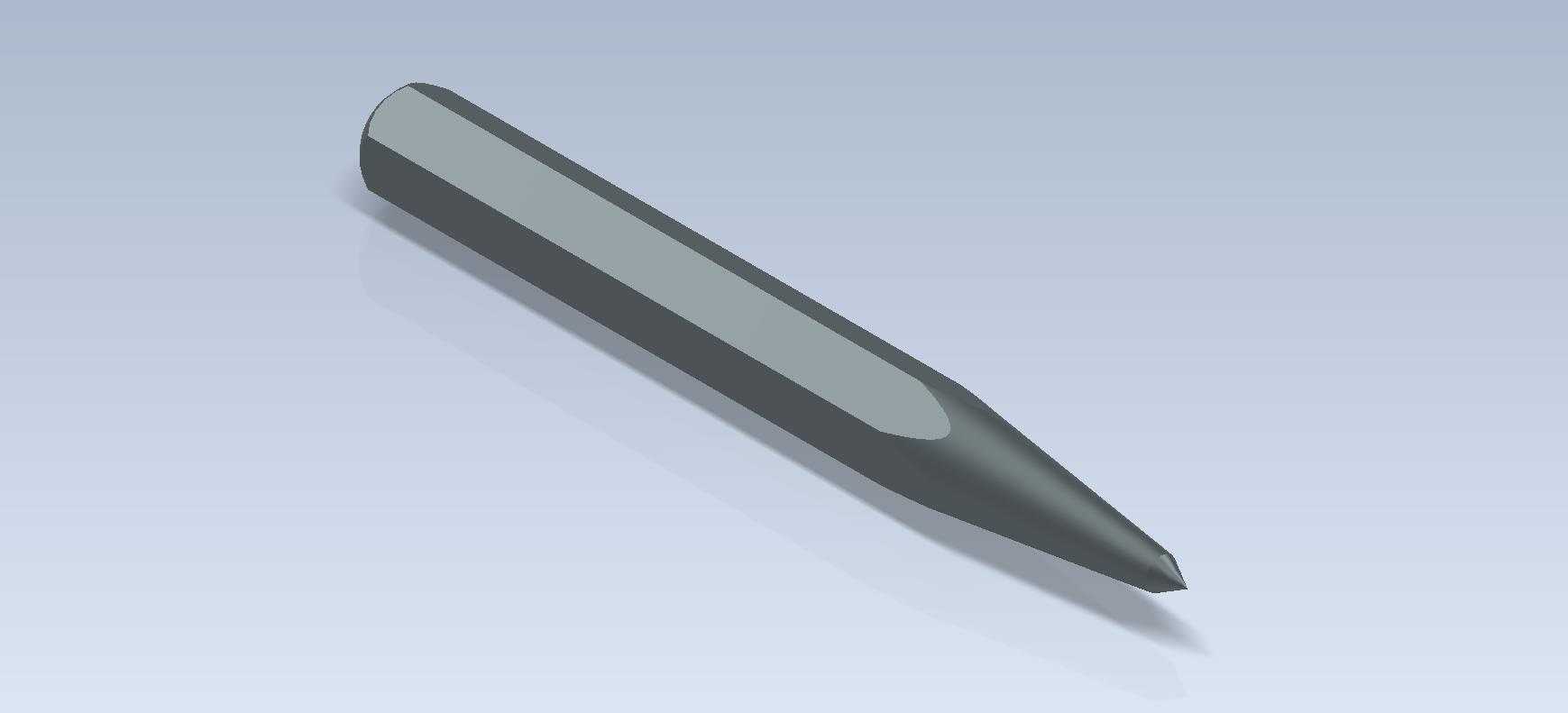

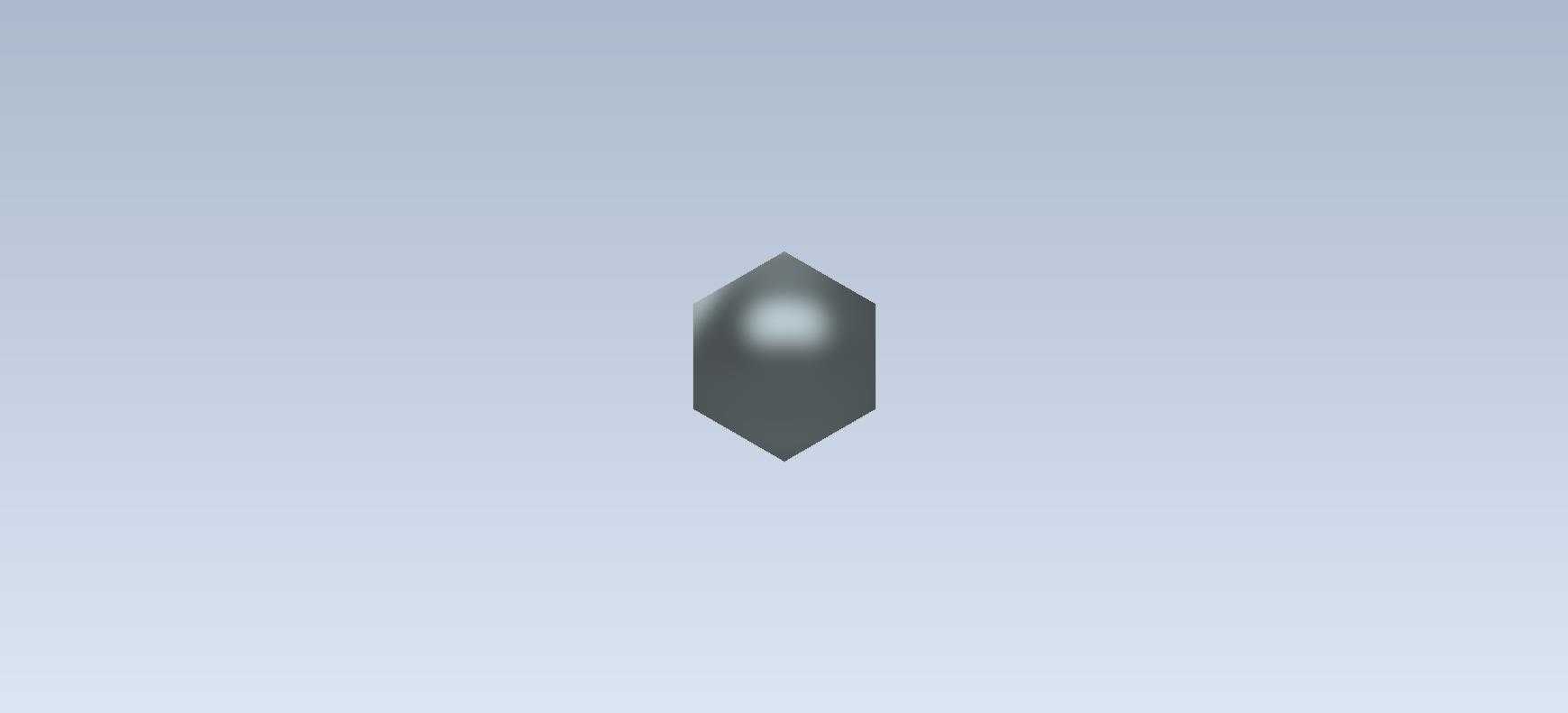

尖头六棱柱冲头结构三维建模练习

　　从实际使用场景来看，这类冲头多用于小型电子五金件的加工工位，比如薄铜片、铝片的定位孔冲制，或者是塑胶件装配前的预打点定位，尖头部分的锥角设计是经过反复校核的，锥度过大的话冲头接触工件时阻力大，容易出现工件滑移导致孔位偏移，锥度过小的话尖头部分的结构强度不足，连续冲压几十次后就容易出现尖头崩缺、磨损过快的问题，建模时特意把尖头过渡段做了小圆弧衔接，避免杆身和锥面衔接处出现应力集中，实际生产中这个位置是冲头断裂的高发区，很多新手建模时直接做直面衔接，后续做有限元分析的时候就能看到这个位置的应力值比其他区域高30%以上，稍微承受偏载就会从衔接处断裂。本次建模的尖头六棱柱冲头，是五金冲压工序里常用的小型工装配件，日常在薄板冲孔、定位打点、压装导向的工位上都能见到这类零件的身影，区别于常规圆柱冲头，六棱柱的杆身设计可以直接卡在配套夹具的六方孔内，不需要额外做防转销孔或者扁位结构，安装的时候直接插入对应安装孔就能锁定周向位置，省去了额外的防转零件加工工序，也避免了长期往复冲压过程中冲头跟转导致的刃口错位问题。

　　杆身的六方尺寸是按照标准五金夹具的安装孔做的匹配设计，六方的对边尺寸公差控制在h7级别，安装的时候既能顺畅插入夹具孔，又不会出现过大的间隙导致冲头晃动，六方的长度也做了合理控制，太短的话夹持力不足，冲压过程中容易出现冲头下沉，太长的话会超出夹具的安装深度，导致安装后冲头突出长度不符合工位要求。尖头的端面不是完全尖锐的结构，实际建模时保留了0.1mm左右的小平头，这个细节很多初学者容易忽略，完全尖锐的刃口在热处理的时候容易出现应力集中开裂，而且首次接触工件的时候尖点很容易崩损，保留微小的平头既不影响冲孔定位的精度，还能大幅提升冲头的使用寿命。

　　从安装边界来看，这类冲头的总长度控制在常规小型冲床的滑块行程适配范围内，安装时不需要额外调整滑块的下死点位置，直接替换同规格的旧冲头就能使用，六方杆身的设计也兼容快换式夹具，换型的时候不需要拧紧紧固螺丝，直接拔出旧冲头插入新冲头就能完成换型，能大幅缩短小批量多品种生产时的换模时间。建模过程中对各个棱边都做了微小的倒角处理，不是为了外观好看，而是实际生产中锋利的棱边容易划伤操作人员的手，而且热处理的时候棱边位置容易出现过热过烧的问题，导致零件局部硬度超标变脆。这类零件虽然结构简单，但是每个尺寸的设计都对应实际生产中的痛点，比如锥面的粗糙度要求要达到Ra0.8，减少冲压过程中材料和锥面的粘附，杆身的六方面粗糙度要求Ra1.6，保证和夹具孔的配合顺畅，不会出现卡滞的问题。很多初学者做这类练习模型的时候只关注外形的相似度，忽略了各个结构对应的实际功能，比如把六方的棱角做的过于尖锐，或者锥面和杆身直接直角衔接，做出来的模型看着外形差不多，但是放到实际生产场景里根本没法用，要么装不上夹具，要么用几次就断裂。

　　做这类基础零件的建模练习，核心不是把外形画的一模一样，而是要理解每个结构存在的意义，比如为什么选六方而不是四方或者八方，四方的防转效果虽然也好，但是相同对边尺寸下四方的夹持接触面积更小，长期使用容易出现棱边压溃，八方的话加工难度比六方高，而且市面上标准的快换夹具大多是六方孔设计，通用性更强。尖头的锥角选择也是结合加工材料来的，冲制铝、铜这类软质材料的时候锥角可以做的稍小一点，冲制不锈钢、冷轧板这类硬质材料的时候锥角要适当放大，提升刃口的强度，本次建模的锥角是针对1mm以下软质薄板冲制定位孔设计的，适配常规的小型台式冲床和手动压床的使用场景，安装后冲头的轴向跳动量可以控制在0.02mm以内，能满足大部分小型五金件的冲孔定位精度要求。
