90度弯角带法兰管路连接接头结构

这类90度弯角法兰接头，在流体输送管路系统里属于非常常见的转向连接件，日常在小型液压站油路、低压气动回路、小型内燃机进气支路、净水设备管路排布里都能见到它的身影，核心作用是在有限的安装空间内完成管路的直角转向，同时通过两端的法兰结构实现和相邻管路、阀组或者设备接口的刚性密封连接，相比螺纹连接的直角弯头，法兰式的结构在需要反复拆装检修的管路节点上优势更明显，不需要反复拧动整段管路，只需要拆卸法兰的紧固螺栓就能完成节点的拆解维护，也能避免螺纹连接长期受振动后出现的松动渗漏问题。

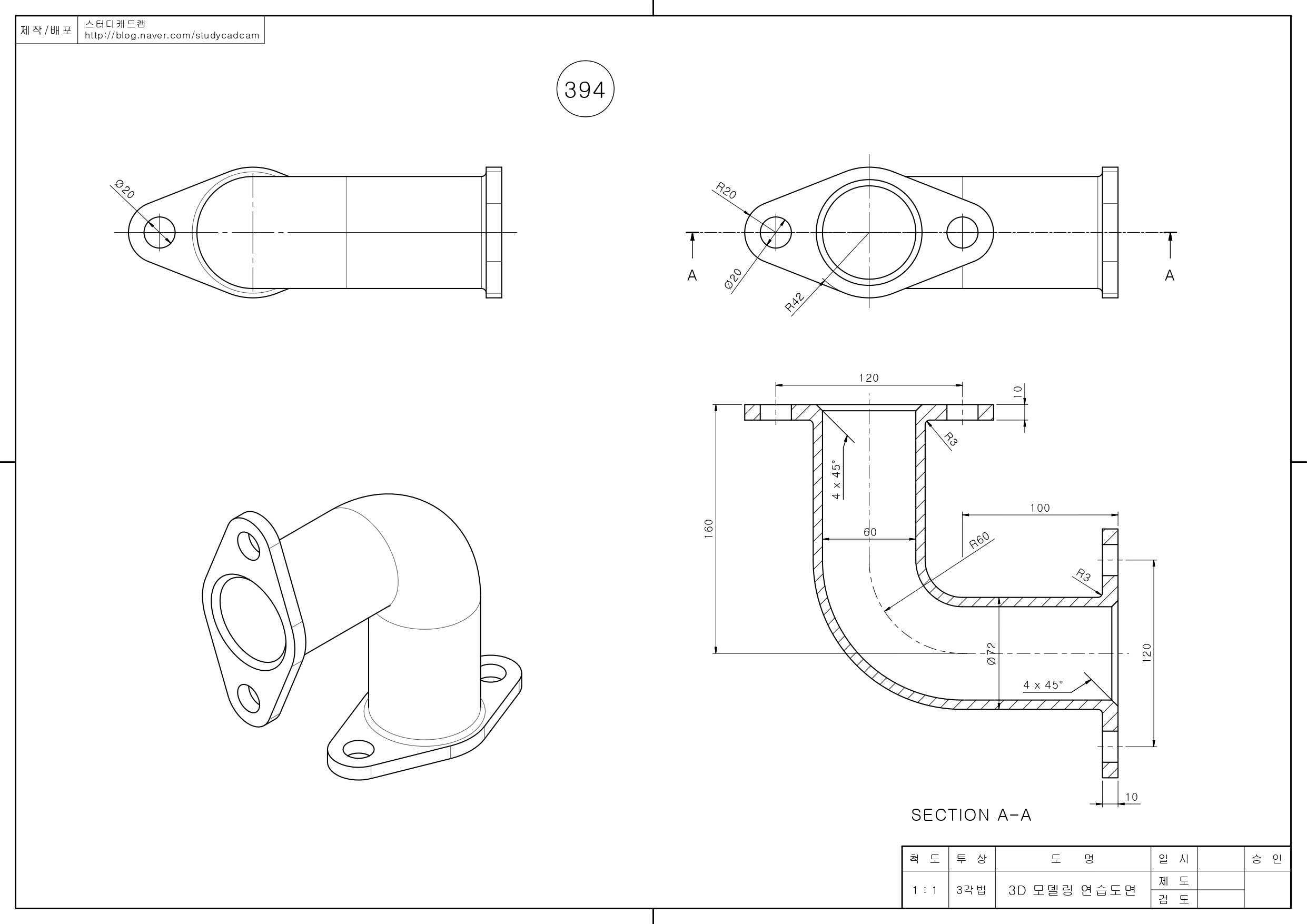

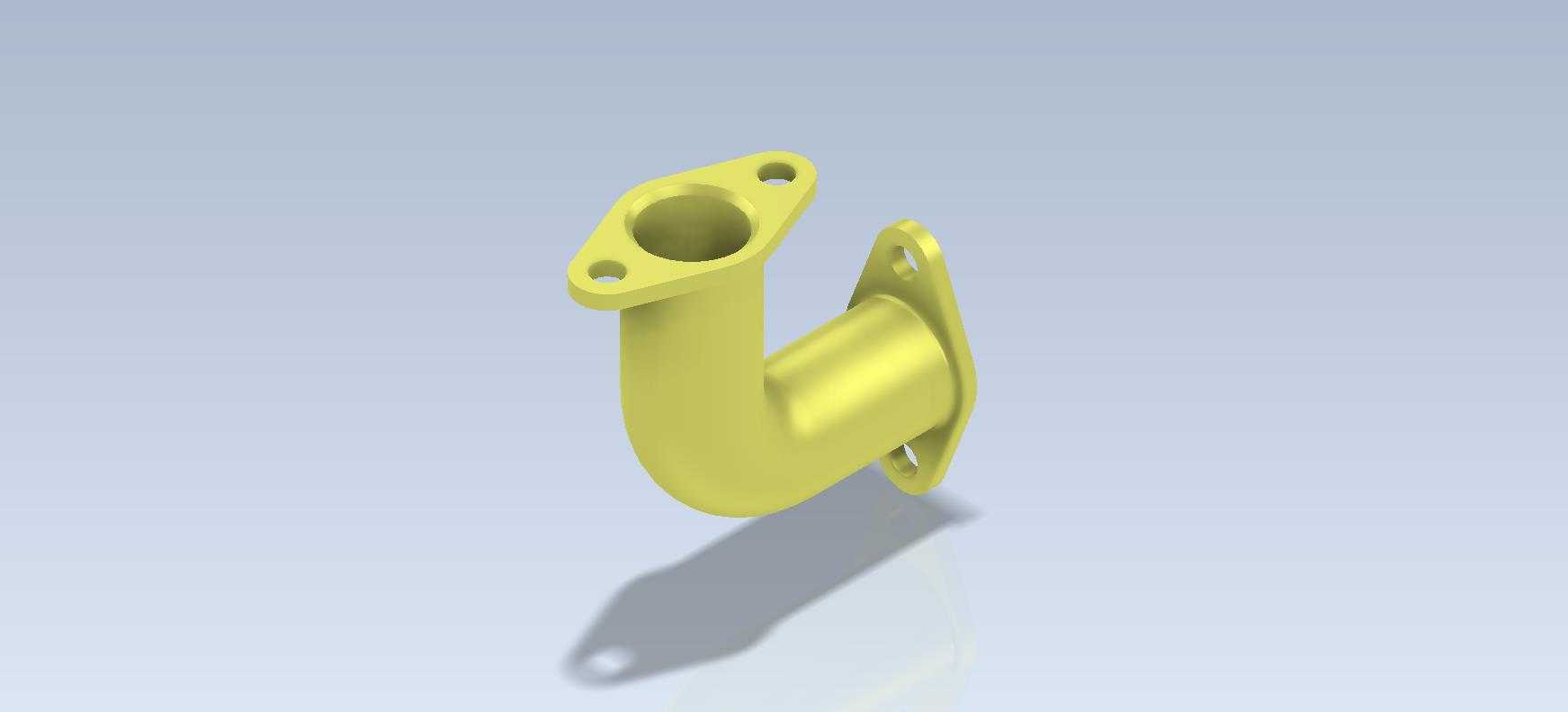

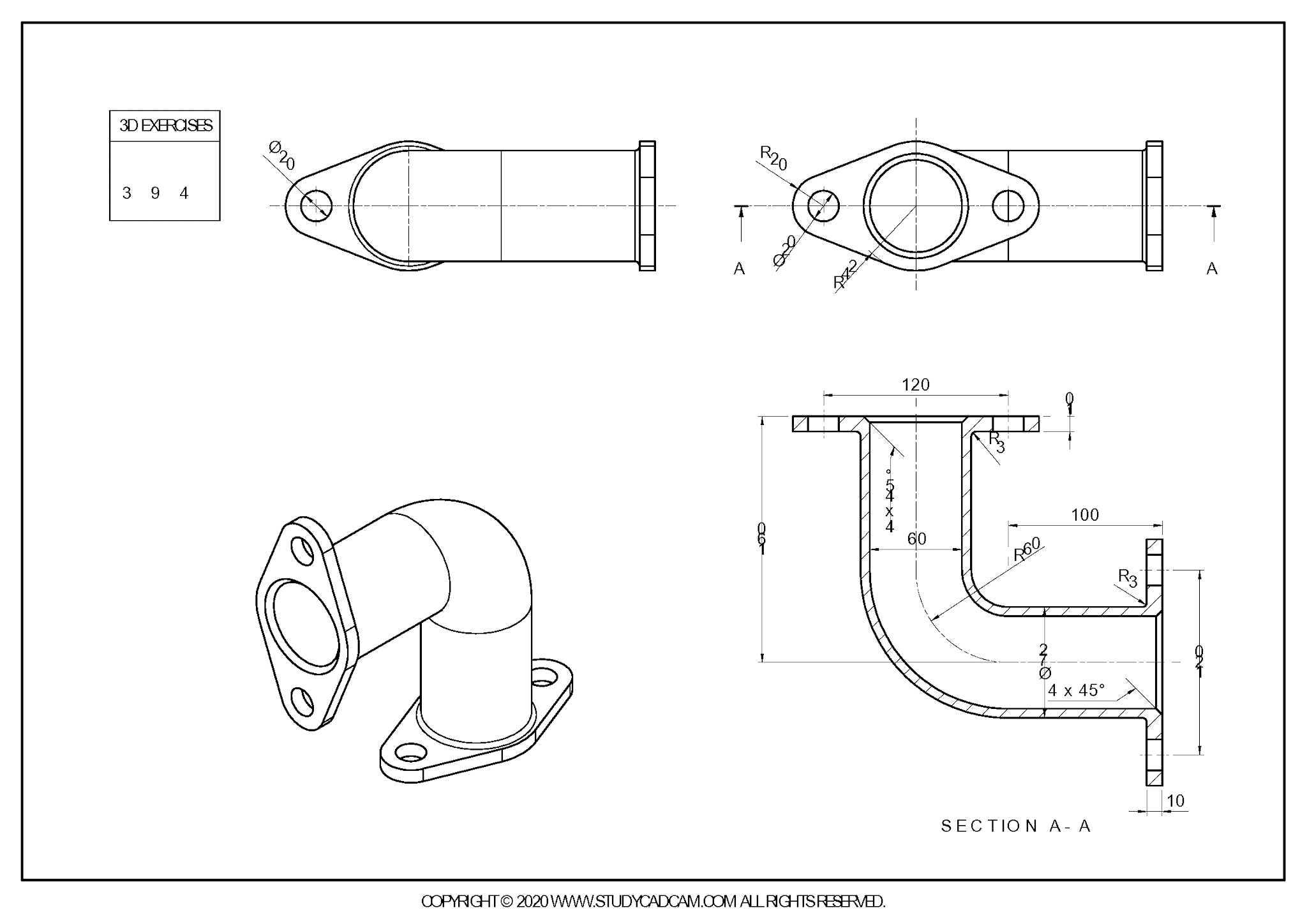

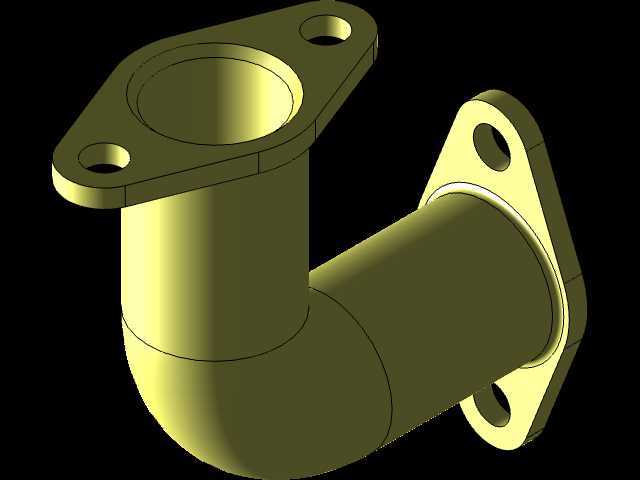

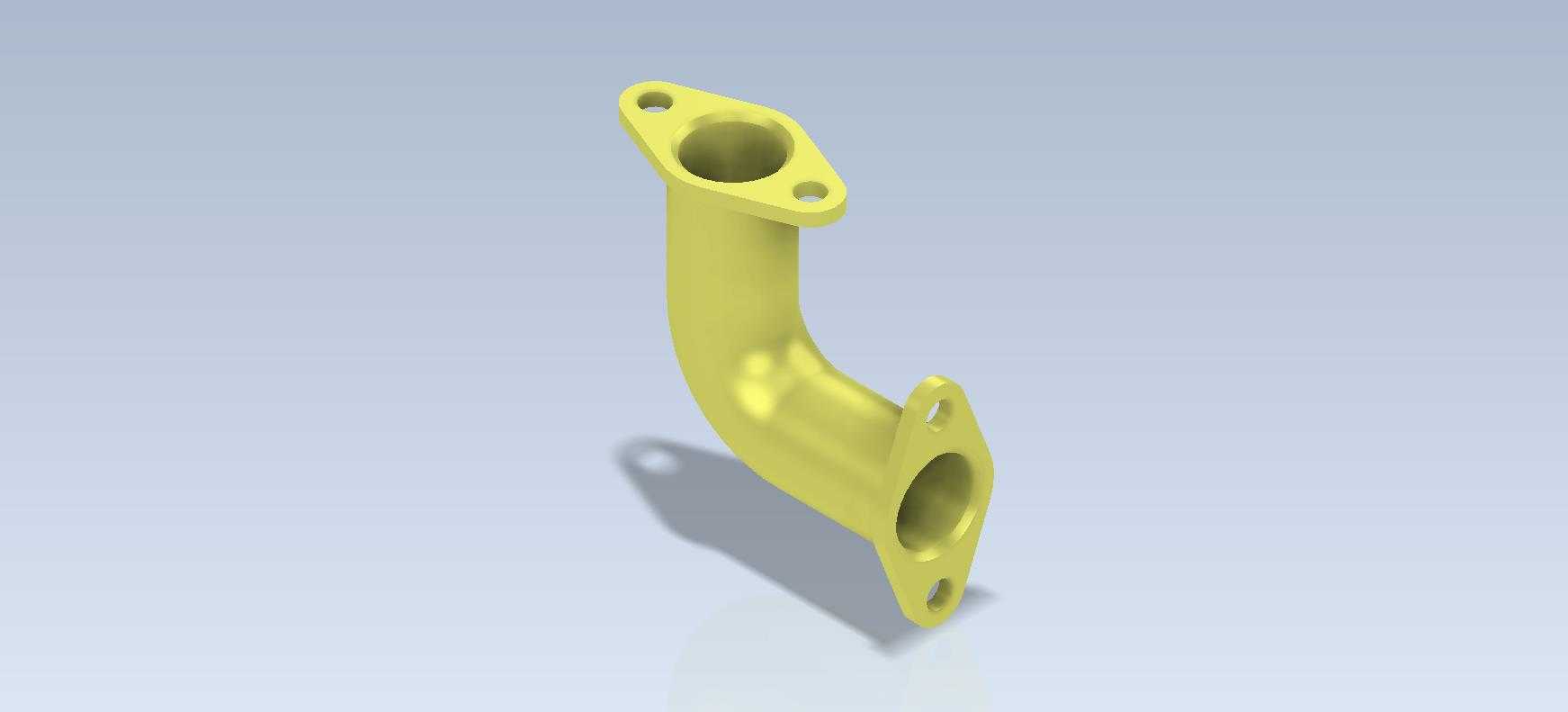

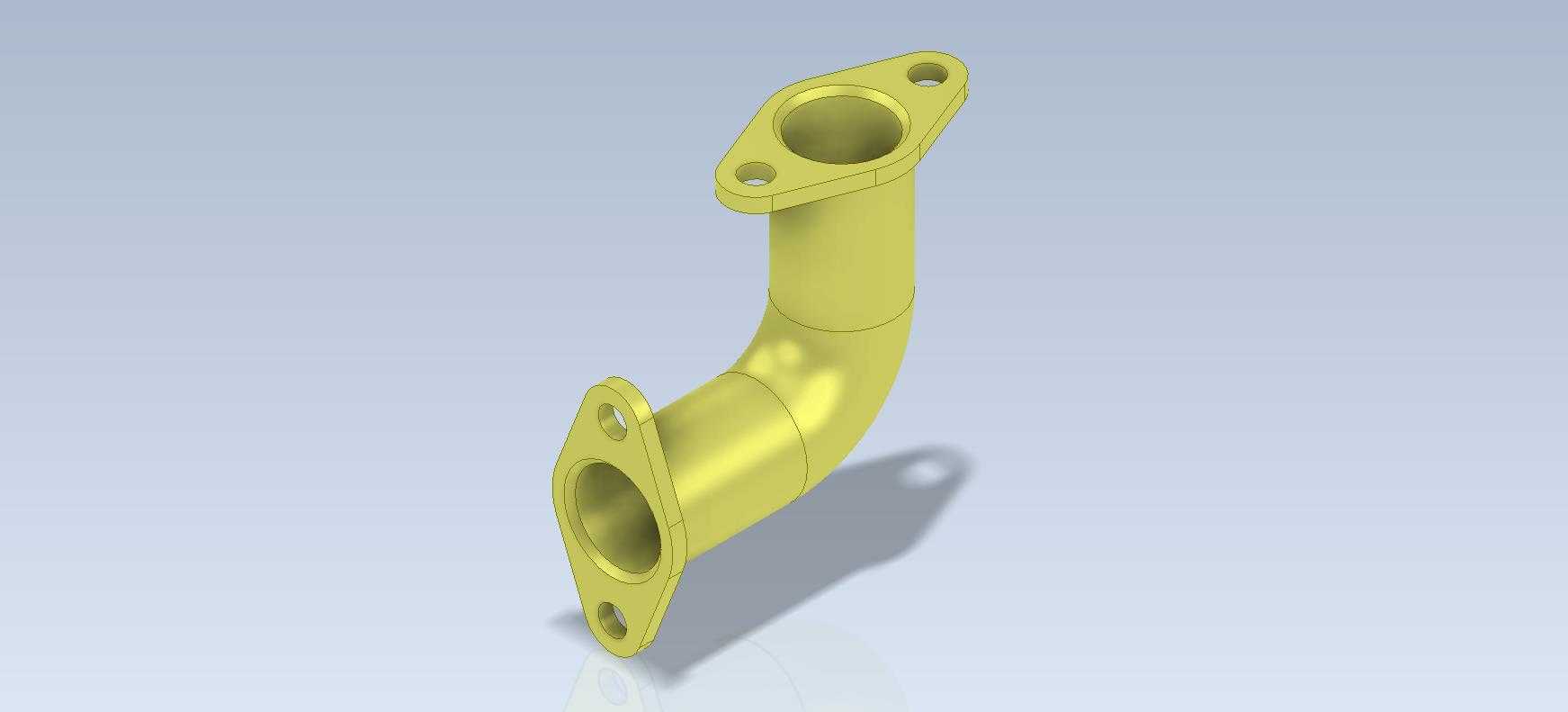

从结构设计逻辑来看，这个接头的两端法兰都做了菱形的安装耳设计，每个安装耳上预留了一个螺栓过孔，这种两孔法兰的设计，相比常规的圆形四孔法兰，在安装空间局促的场景下适配性更强，不需要在接头周围预留整圈的螺栓操作空间，只需要在两个安装耳的对应位置留出扳手操作空间即可，很适合用在设备内部管路排布紧凑的区域。弯管部分做了等径的圆弧过渡，没有出现直角折角的结构，这种圆弧过渡的流道设计，能最大程度降低流体转向时的局部阻力，减少流体在弯头位置的紊流和压力损失，不管是输送液压油、压缩空气还是低压清水，都能降低管路的振动和噪音，也能减少流体介质中杂质在弯头位置的沉积，降低长期使用后管路堵塞的概率。

实际选型和安装的时候，首先要确认两端法兰的安装孔中心距，两个安装耳上的孔位需要和对接接口的安装孔完全对齐，避免强行装配导致的法兰面密封失效，安装时法兰面之间需要根据输送介质的特性选配对应的密封垫片，输送油性介质用耐油橡胶垫，输送水性介质用普通橡胶垫或者四氟垫，紧固螺栓的时候要采用对角交替拧紧的方式，保证两个法兰面平行贴合，避免单侧受力过大导致垫片压偏或者法兰变形。弯管的弯曲半径做了适中的设计，既不会因为弯曲半径过小导致流道阻力陡增，也不会因为弯曲半径过大占用过多的安装空间，整体的安装边界可以参考弯管的中心距来测算，两个法兰端面的垂直距离和水平距离基本一致，在做管路排布三维建模的时候，可以直接把这个接头作为标准件调用，提前预留好对应的安装空间，避免后期装配时出现和周边零部件的干涉问题。

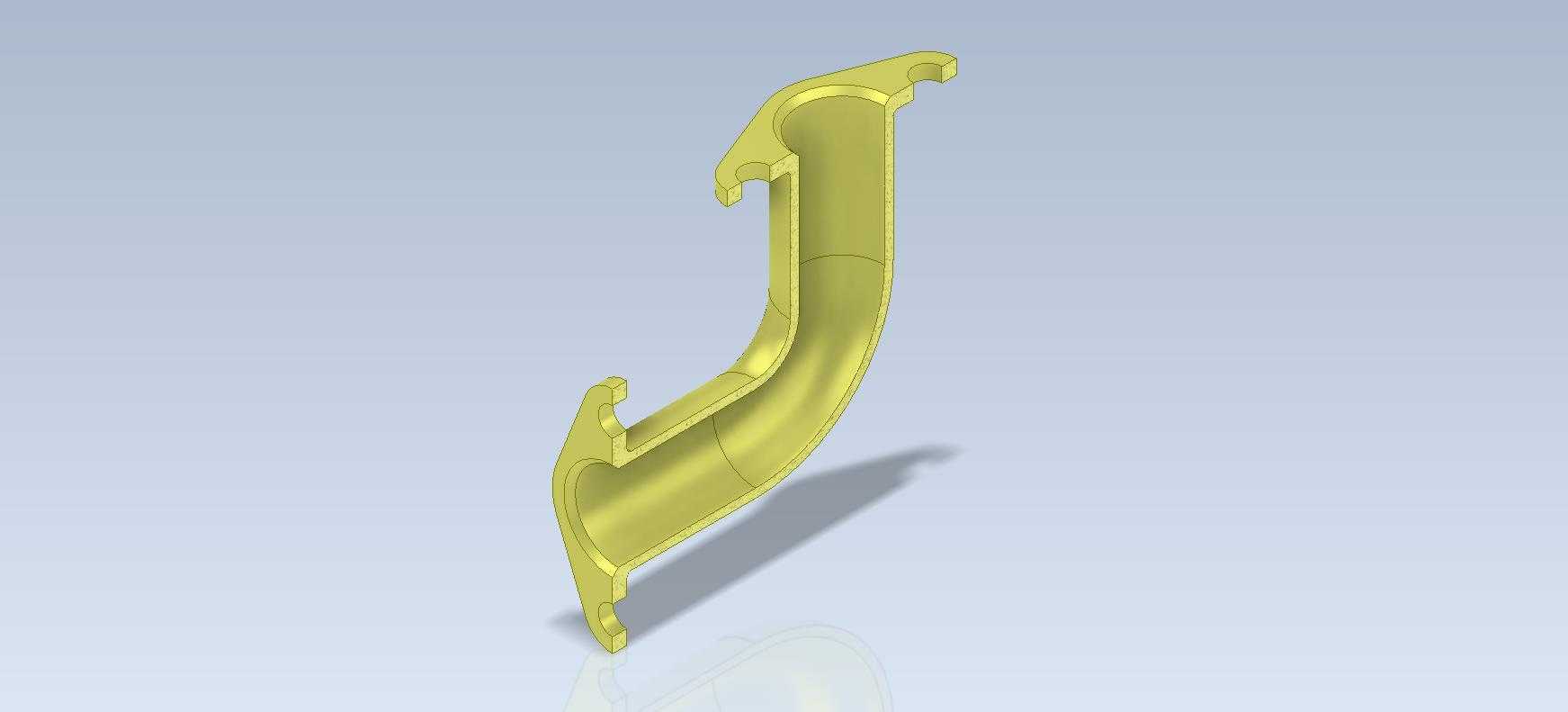

从建模的细节来看，这个接头的管壁厚度做了均匀化处理，整个弯管段和法兰连接位置的壁厚保持一致，没有出现局部壁厚突变的情况，这种设计一方面能保证接头整体的承压能力均匀，避免局部应力集中导致的受压破裂，另一方面也能降低注塑或者铸造加工时的工艺难度，减少壁厚不均导致的缩孔、变形等加工缺陷。法兰和弯管的连接位置做了小圆弧的过渡倒角，没有尖锐的棱角，既可以减少加工和装配过程中锐边划伤操作人员的风险，也能降低这个位置的应力集中系数，在管路受到内部压力冲击或者外部振动的时候，应力不会在连接位置集中累积，提升接头的整体使用寿命。

在不同的应用场景下，这类接头可以适配不同的加工材质，输送低压空气或者清水可以用工程塑料注塑成型，成本低重量轻，不会出现锈蚀问题；输送液压油或者高温介质可以用铝合金或者黄铜压铸加工，兼顾强度和散热性能；高压工况下则可以采用不锈钢或者碳钢铸造后做机加工处理，满足高压管路的强度要求。建模的时候需要注意法兰安装孔的位置公差，两个孔的中心连线需要和法兰端面保持平行，孔的轴线要和法兰端面垂直，否则实际装配时会出现螺栓无法穿入或者法兰面贴合不严的问题，弯管部分的内壁要做光滑处理，减少流体流动的阻力，外壁的圆角过渡要均匀，保证整体的外观一致性和结构强度。
