电源设备用异形安装固定支座结构设计

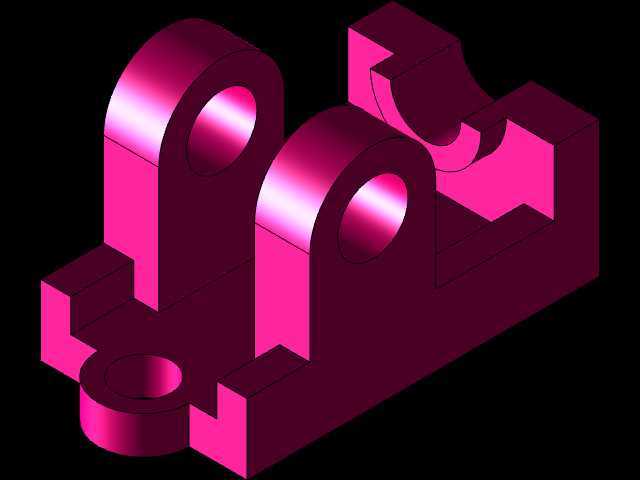

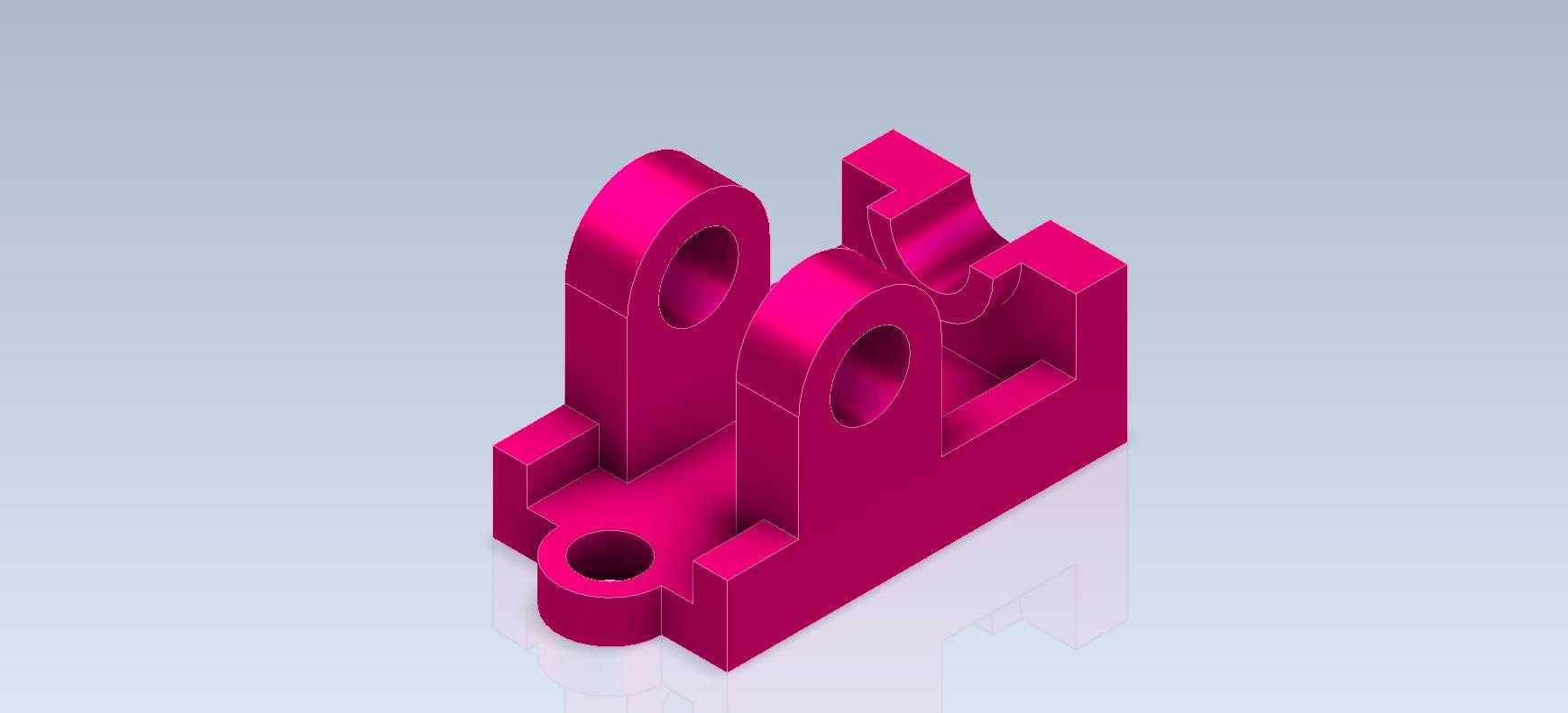

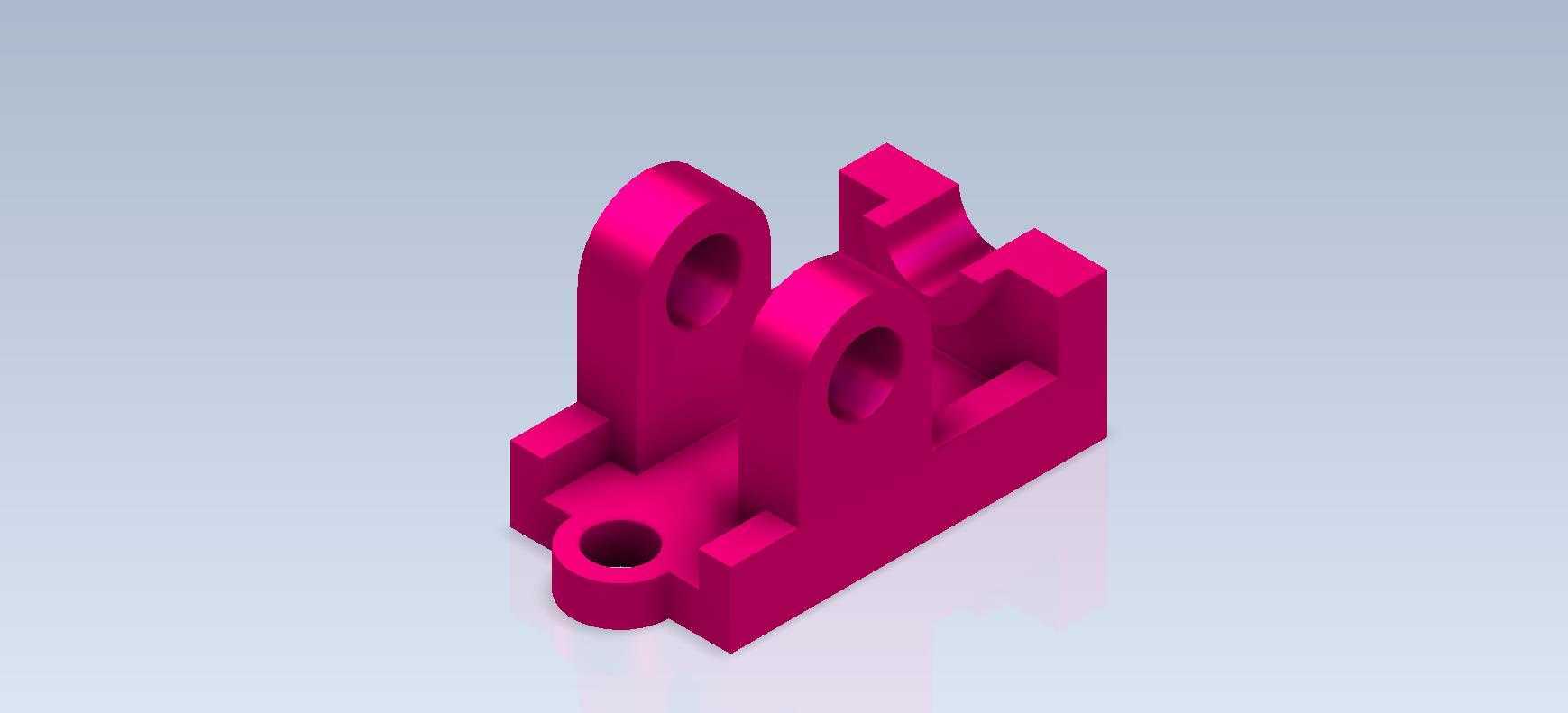

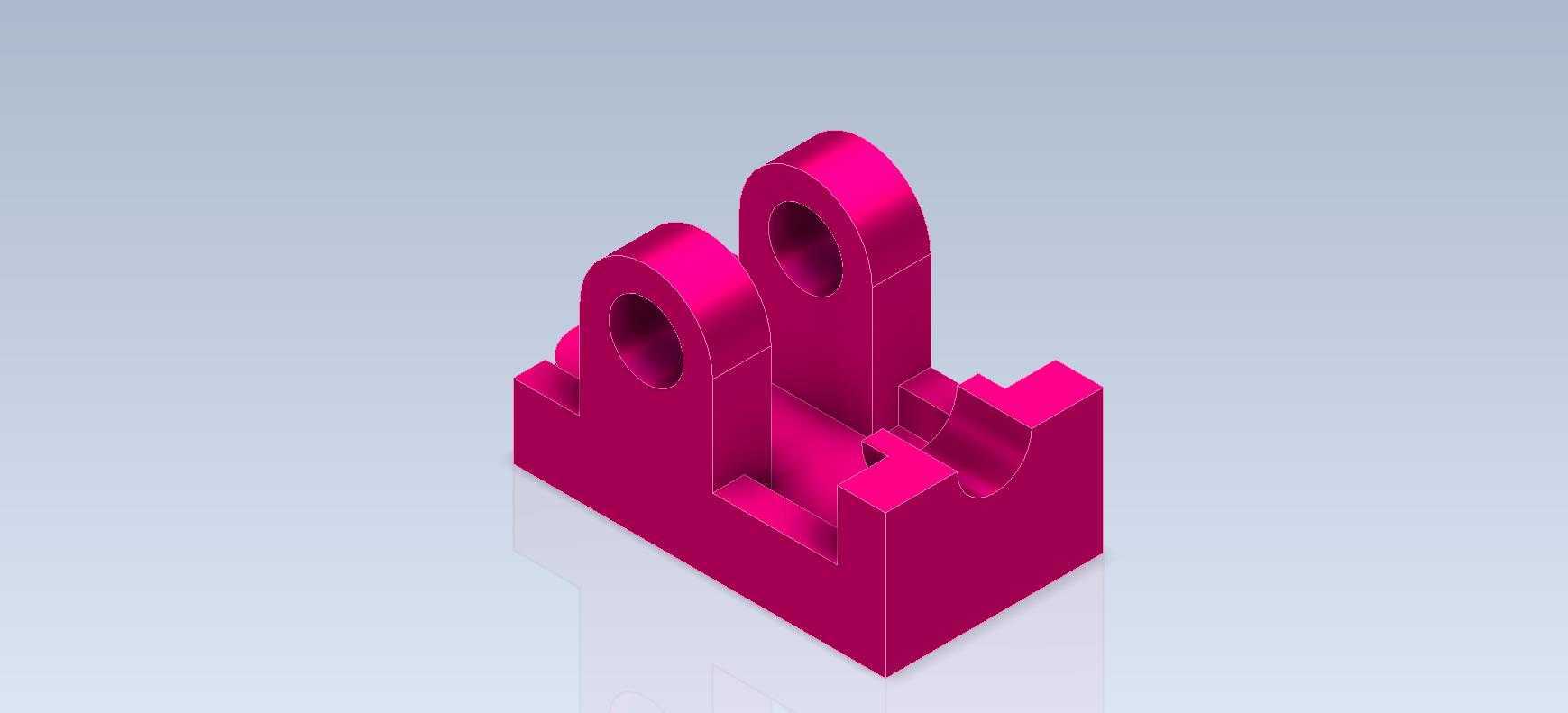

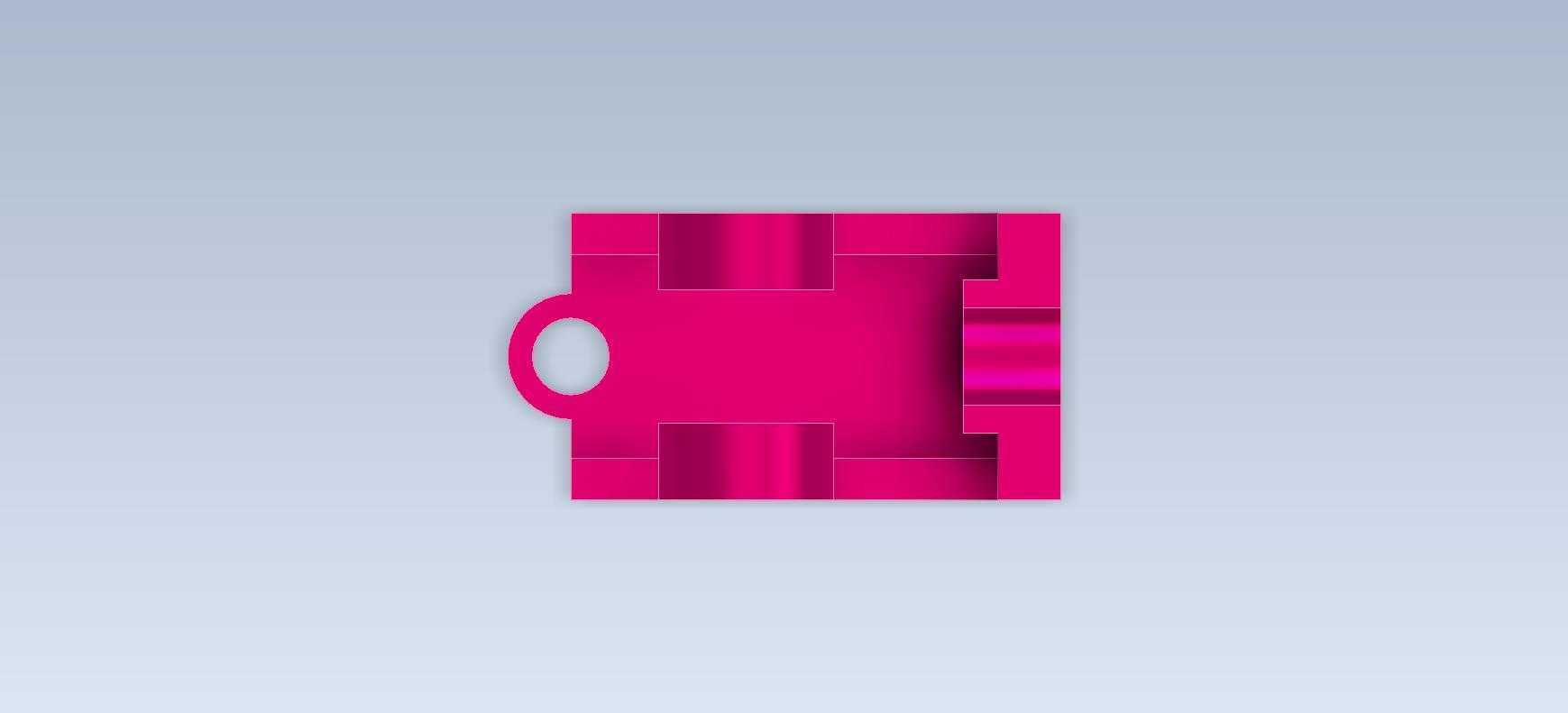

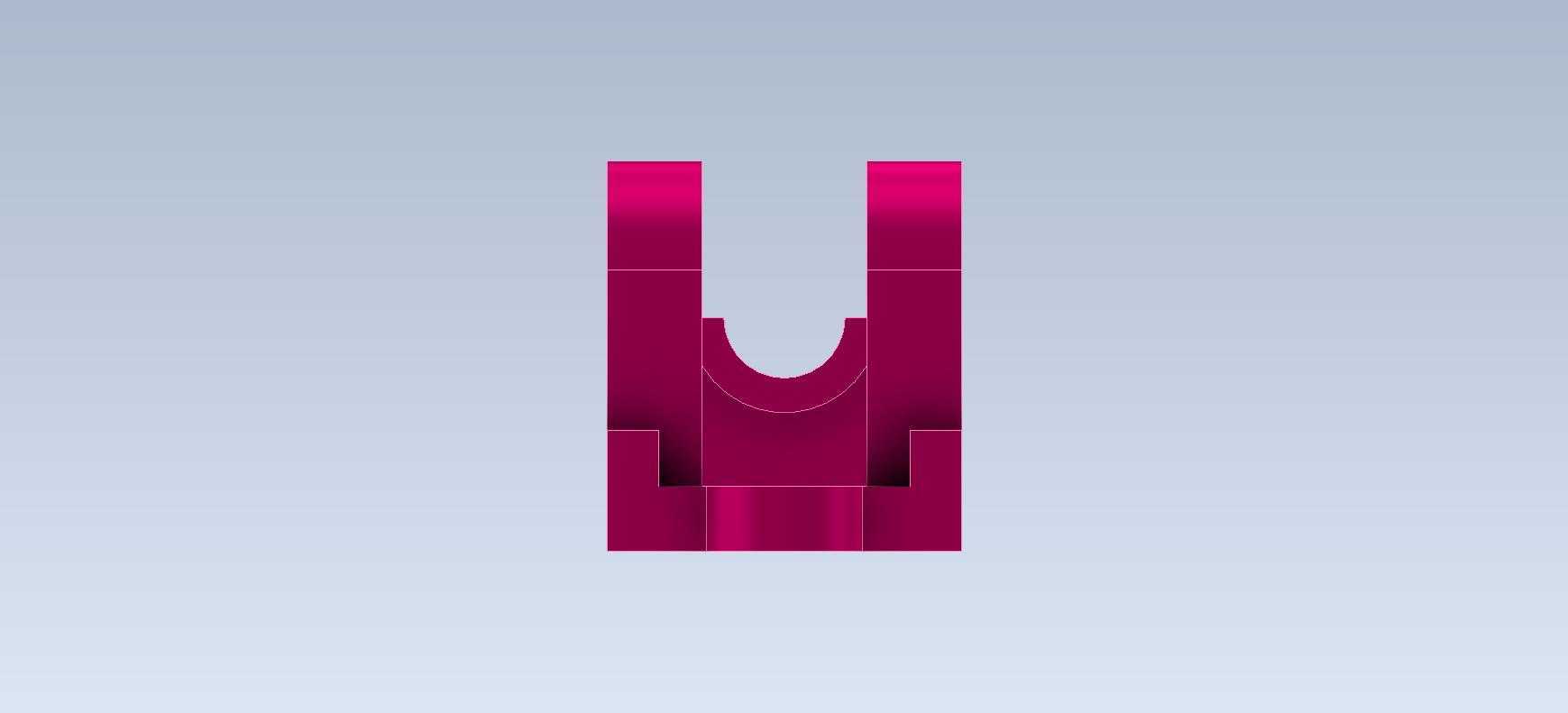

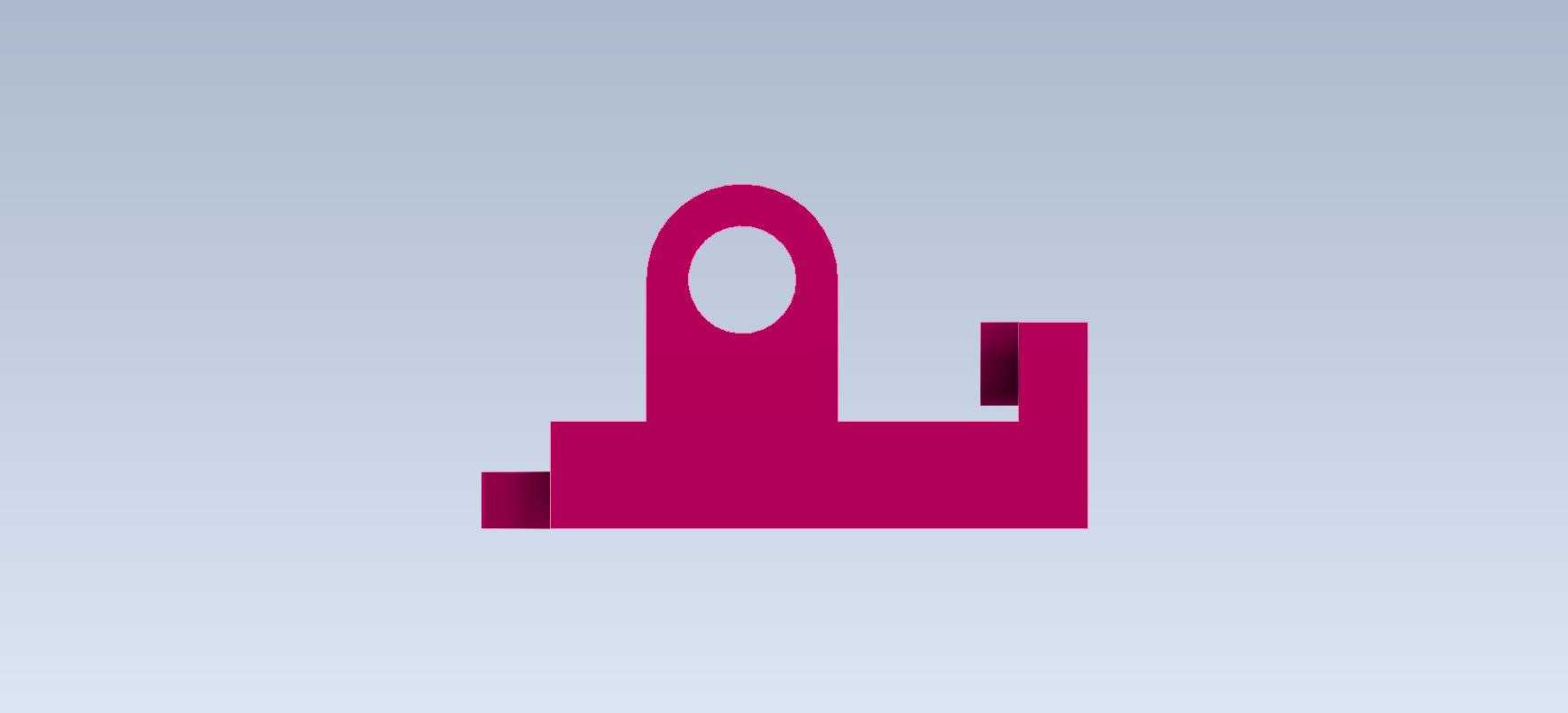

　　从结构功能来看，该支座集成了三类功能特征：下部带通孔的圆柱凸台是主安装定位位，用于穿设螺栓将支座整体固定在设备的底板或者安装梁上，凸台的高度经过匹配设计，既可以预留出底部走线的间隙，也能避免螺栓锁紧时应力直接作用在支座的薄壁区域；中部两个带沉孔的立耳结构是元器件安装位，沉孔设计可以让螺栓头完全沉入结构内部，不会突出表面刮蹭周边的导线或者其他元器件，两个立耳的间距严格匹配所固定元器件的安装孔距，同时立耳的厚度经过受力校核，能够承受元器件自身重量以及设备运行时的振动载荷，不会出现弯折变形；右侧的阶梯状凸台结构是限位与辅助支撑位，一方面可以抵住元器件的侧边，限制元器件在横向的窜动，另一方面阶梯结构的不同高度平面可以为不同直径的导线或者小型附属零件提供支撑，减少线束的悬空长度，降低线束晃动带来的焊点疲劳风险。在中小功率电源类设备的内部结构布局中，这类异形安装支座是承担元器件定位、载荷分散、装配限位功能的核心结构件，日常多应用于工业控制电源模块、小型变压单元的内置安装场景，区别于标准型材支座，这类定制化结构需要匹配特定元器件的安装孔位、避让周边走线与散热空间，同时要满足设备在运输、运行过程中的抗振、抗冲击要求，避免元器件出现移位、引脚受力断裂等问题。

　　设计这类结构的时候，首先要梳理清楚安装边界条件：先确定主安装孔的位置，要匹配设备底板上预设的安装孔位，同时要避开底板下方的加强筋、走线槽位置，保证螺栓可以顺利穿入锁紧；之后根据所固定元器件的外形尺寸，确定两个立耳的中心距、高度以及沉孔深度，沉孔深度要刚好覆盖螺栓头的厚度，不能过深导致支座局部壁厚过薄，也不能过浅导致螺栓头突出；右侧的阶梯结构设计需要结合周边元器件的布局来调整，每一级台阶的高度差要匹配相邻零件的安装高度，避免出现装配干涉，同时台阶的转角位置都做了圆角过渡，减少应力集中的问题，也能避免加工时出现刀具崩损的情况。

　　从加工与装配的角度来看，这类结构如果采用机加工方式制作，所有的孔位都设计为同轴通孔，没有复杂的斜孔或者内部型腔，普通的三轴加工中心就可以完成加工，不需要定制特殊夹具；如果采用注塑成型的方式生产，所有的侧壁都设计了符合脱模要求的拔模斜度，没有倒扣结构，可以简化模具结构，降低量产成本。装配过程中，该支座可以先预装在设备底板上，再将元器件固定在支座的立耳上，最后将线束沿着右侧的阶梯结构整理固定，整个装配流程不需要特殊工具，普通的内六角扳手就可以完成所有锁紧操作，后期维护拆卸的时候，只需要松开立耳上的螺栓就可以取下元器件，不需要拆卸整个支座，能够提升后期维护的效率。

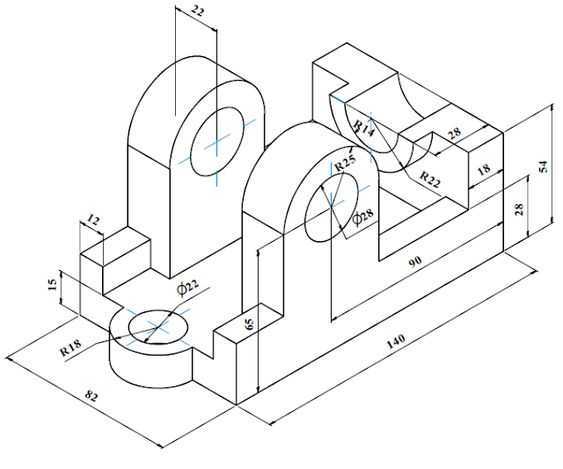

　　在实际的设备运行场景中，这类支座还要考虑散热需求，结构上没有设计大面积的封闭平面，立耳与阶梯结构之间留有足够的空隙，可以让冷却气流顺利穿过，带走元器件工作时产生的热量，避免热量在支座位置积聚，影响周边元器件的工作稳定性。同时结构的所有外露棱边都做了小倒角处理，不会出现锋利的边角，避免装配或者维护时划伤操作人员的手部，也不会割破导线的绝缘层造成短路隐患。这类结构的建模练习重点在于特征的顺序搭建，先绘制主体的底座轮廓，再依次添加凸台、立耳、阶梯结构，最后处理孔位、倒角、圆角等细节特征，建模过程中要注意各个特征之间的几何约束，保证孔位的同轴度、安装面的平面度符合工程要求，避免后续出工程图或者加工时出现尺寸偏差。
