带斜向滑槽与凸台轴孔的基座结构练习件

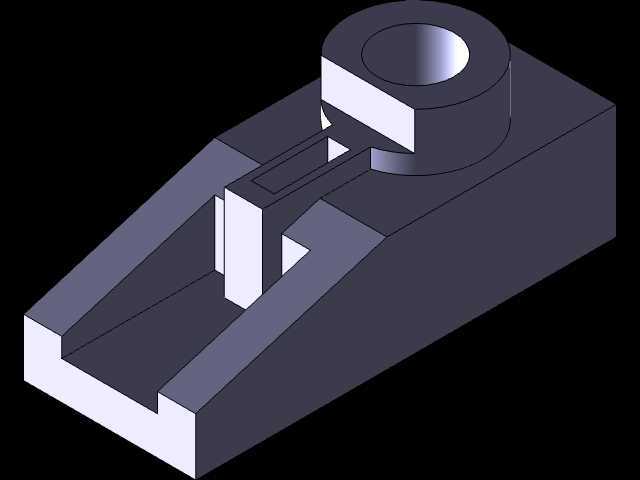

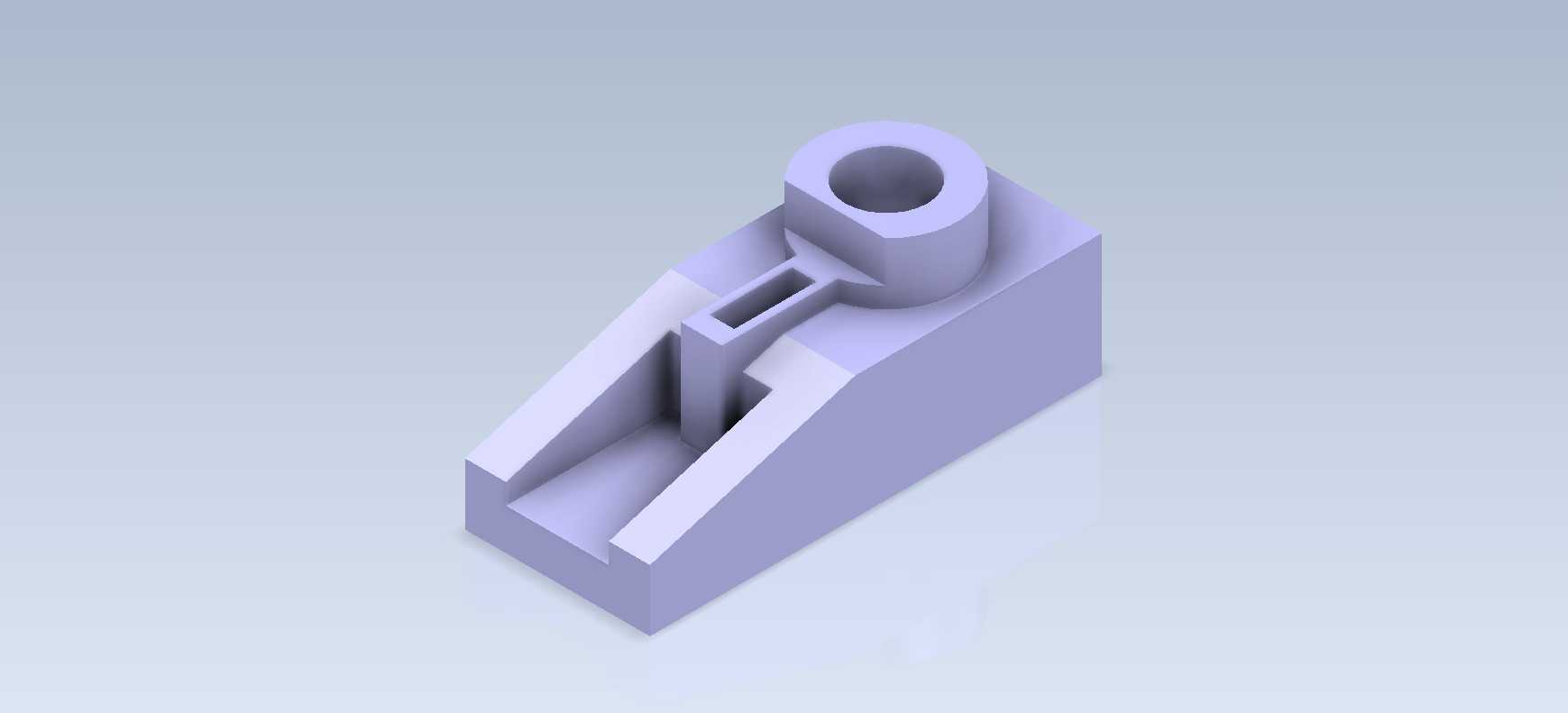

　　本次建模的基座类零件，核心应用场景集中在小型机电设备的内部安装定位环节，可作为微型传动组件的承载基体，适配小行程滑动导向机构的安装需求，常见于桌面级小型自动化执行单元、低压电控模块的内部支撑结构中，承担零件定位、滑动导向、轴类部件承载的多重作用。从功能特性来看，零件主体为带斜切面的矩形块体结构，块体上方设置的圆柱形凸台带有同轴通孔，可用于穿装定位销轴或者小型转轴，实现相邻转动零件的铰接定位；块体上开设的斜向通槽两侧带有平行导向边，槽体宽度公差可控制在IT7级精度范围，能够为配套的滑动块提供直线导向行程，槽体末端的矩形避让槽可避免滑动件行程末端出现结构干涉，同时减少零件整体的材料用量，兼顾轻量化与结构强度需求。

　　设计过程中首先确定主体安装基准面，以底部矩形平面作为主安装面，保证放置时的平面度要求，安装面未设置额外的安装孔位，可根据实际使用场景灵活配钻或者采用粘接、卡扣方式固定；斜向滑槽的倾斜角度经过反复校核，匹配常见小型滑动件的行程角度需求，槽壁厚度均匀控制在3mm以上，避免注塑或者机加工过程中出现壁厚不均导致的变形问题；上方圆柱凸台的高度与通孔直径采用标准销轴适配尺寸，通孔内壁预留0.1mm的装配间隙，保证销轴穿装后转动顺畅无卡滞，凸台与主体块的衔接处设置R1.5的过渡圆角，减少应力集中，提升零件受载时的结构强度。

　　外形尺寸方面，零件整体长度控制在45mm左右，宽度22mm，总高度28mm，属于小型结构件范畴，安装边界需预留至少5mm的周边操作空间，方便装配时的工具操作，斜向滑槽的有效导向行程为18mm，可满足小型滑动件的短行程移动需求，上方凸台的通孔直径为8mm，可适配直径8mm的标准圆柱销轴，凸台外径16mm，能够为铰接件提供足够的支撑面。建模过程中优先采用草图拉伸的基础特征构建主体轮廓，再通过切除拉伸完成滑槽、避让槽与轴孔的结构制作，过渡圆角与倒角特征放在建模流程的最后阶段添加，避免前期特征修改导致圆角失效；结构设计时充分考虑加工工艺性，若采用机加工方式制作，所有特征均采用直壁结构，无倒扣区域，可通过三轴铣床一次装夹完成大部分加工工序，仅需翻面加工底部平面即可，加工工序简单，量产时的加工成本较低；若采用3D打印方式制作，零件摆放时可将斜切面朝上，减少支撑材料的用量，打印完成后仅需简单去除支撑即可使用，后处理难度低。

　　零件的斜向滑槽两侧导向边的平行度公差需控制在0.05mm以内，保证滑动件移动时无卡顿，轴孔的同轴度公差控制在0.03mm以内，避免销轴穿装后出现偏斜，主体安装面的平面度公差不大于0.02mm，保证安装后与安装基面贴合紧密，无翘曲问题。在实际装配使用时，可先将主体基座通过紧固件固定在设备基板上，再将配套的滑动块嵌入斜向滑槽内，销轴穿过凸台轴孔连接相邻的传动连杆，即可实现滑动与转动的复合运动传递，这类结构常应用在小型卡扣锁紧机构、行程触发开关的安装基座中，能够稳定传递小载荷的运动动作，结构简单可靠，维护时拆装便捷，无需复杂的专用工具即可完成零件更换。
